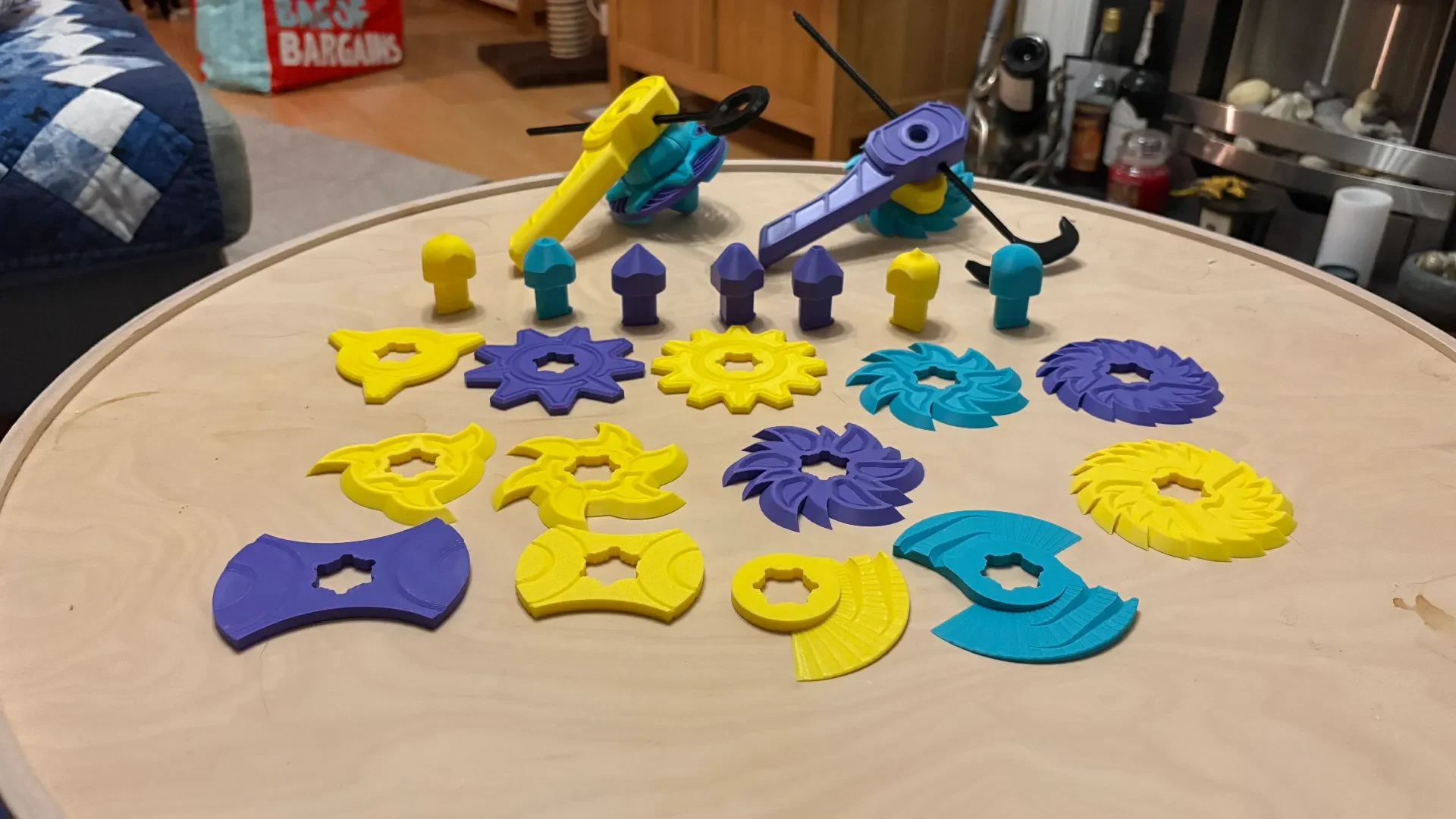

Вершины Triptych Battle — это коллекция топов, лезвий и наконечников, с помощью которых вы сможете создавать и персонализировать свои собственные боевые волчки!

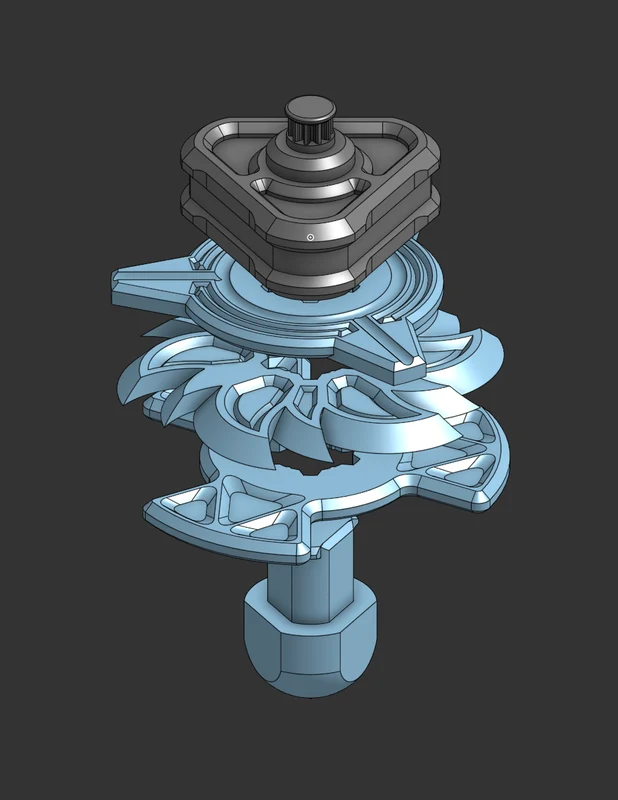

Меняйте разные лезвия и наконечники, чтобы настроить вес стабилизации вращения и точки контакта, чтобы построить свой идеальный боевой волчок. Каждая вершина состоит из 3 частей;

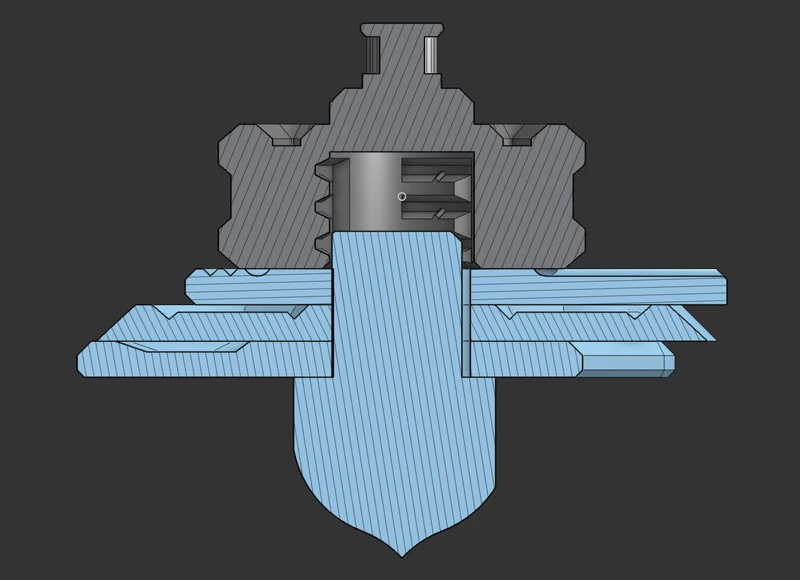

Вершины — в основном косметический корпус для запорного механизма, удерживающего насадки и лезвия на месте.

Версия топов V2 также доступна для скачивания. у них просто закругленные края на верхней части шестерни, чтобы уменьшить заедание, которое я обнаружил при тестировании.

Лезвия — 5-миллиметровые диски, которые можно надеть на штифт, чтобы вывести противника из равновесия. Лезвия можно штабелировать по одному, 2 или 3 лезвиям.

Советы. Существует 9 различных типов наконечников, каждый из которых обеспечив��ет разный уровень стабильности. Советы — лучший способ контролировать, насколько агрессивен/стабилен ваш топ в бою.

Их нужно распечатать с подставками. Настройки поддержки по умолчанию будут работать нормально, плоская поверхность облегчает снятие.

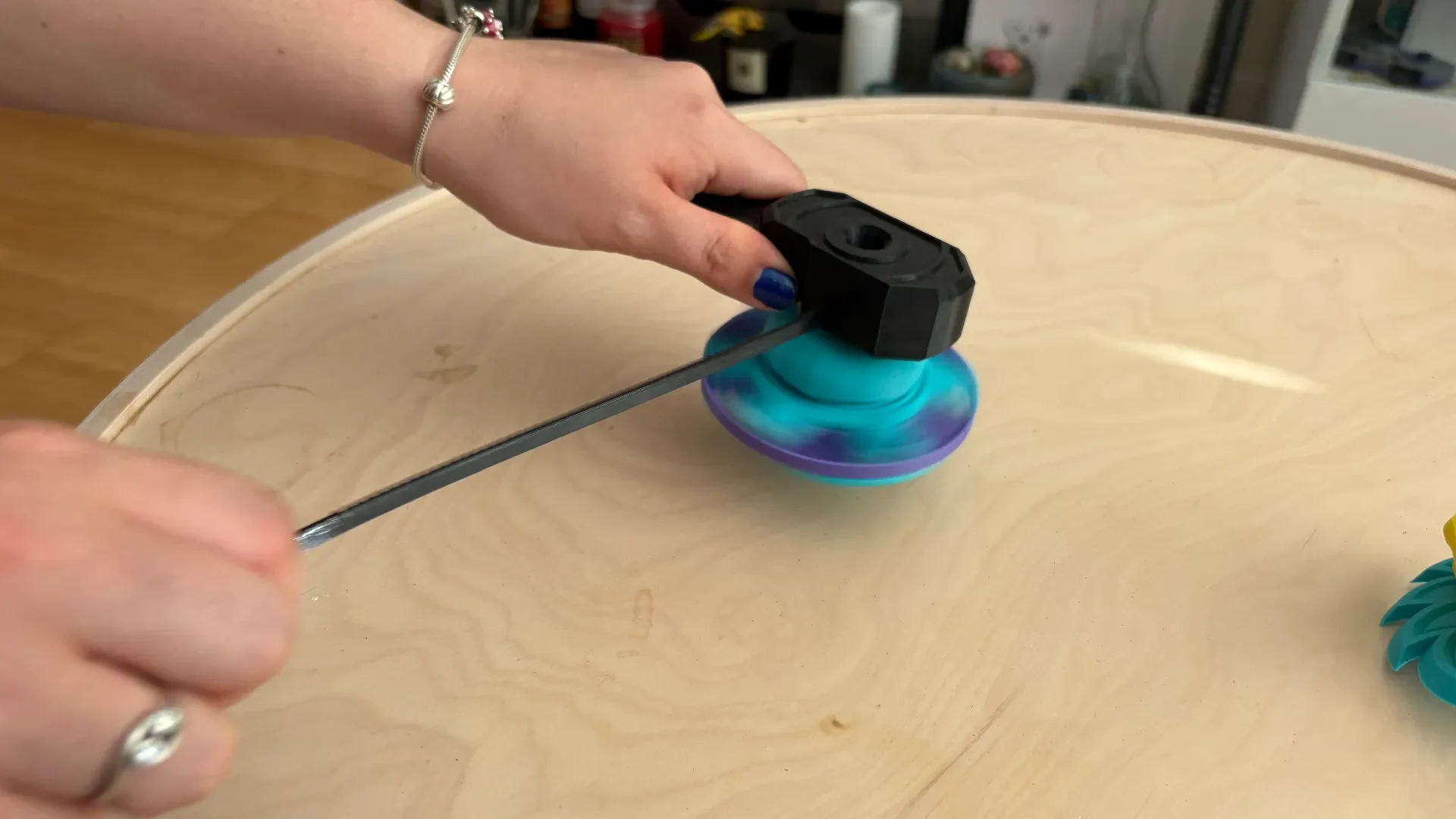

Пусковые устройства. Загрузите собранные волчки в них, пропустите шнур и отправьте волчки вращаться.

Я бы порекомендовал вам не печатать их на PLA, трение от постоянного вращения расплавляет внутреннюю часть пусковой установки и приводит к заклиниванию верхней части.

Сборка

Чтобы собрать верх, просто сложите лезвия в кончик, а затем наденьте верх. Аккуратно нажмите на верхнюю и нижнюю часть верха и поверните по часовой стрелке, верх должен повернуть и мягко зафиксироваться на месте.

изо всех сил пытаетесь зафиксировать верх?

Убедитесь, что на нижней стороне наконечника не осталось никакого поддерживающего материала, так как это может подтолкнуть лезвия настолько, что они не превысят допуск для фиксирующего механизма.

Мои допуски могут быть слишком жесткими, оставьте комментарий, и я выпущу версию с меньшим допуском.

Настройка собственных деталей.

В папке Custom parts находятся файлы STL и STEP для основных компонентов л��пастей и наконечников топов, все они вырезаны до вставок диаметром 27 мм. Просто добавьте их в свои собственные проекты и выполните логическую операцию или просто импортируйте их в слайсер, чтобы объединить их со своими собственными проектами.

Верхние триптихи были разработаны в соответствии со спецификацией OpenSauce.

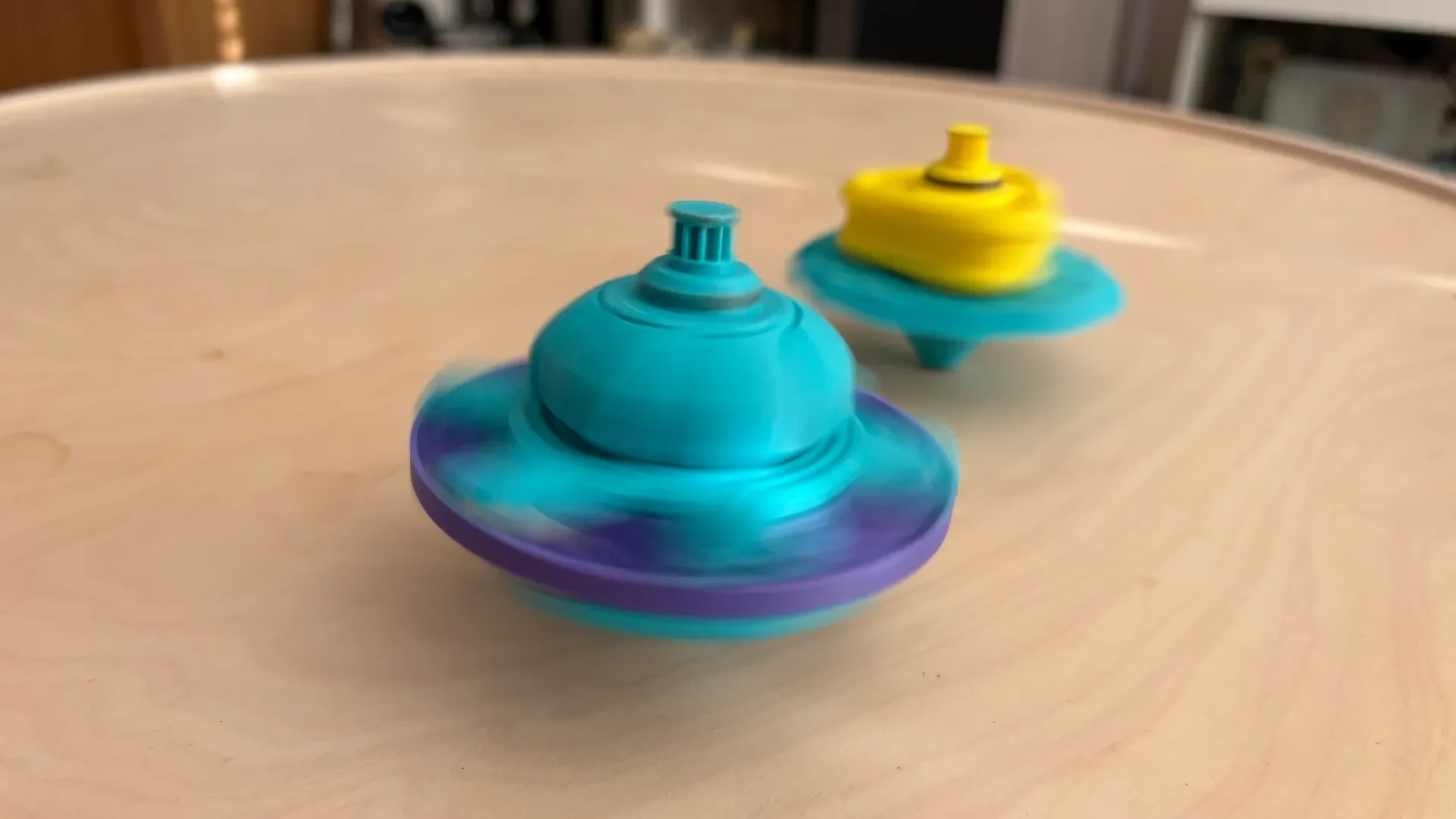

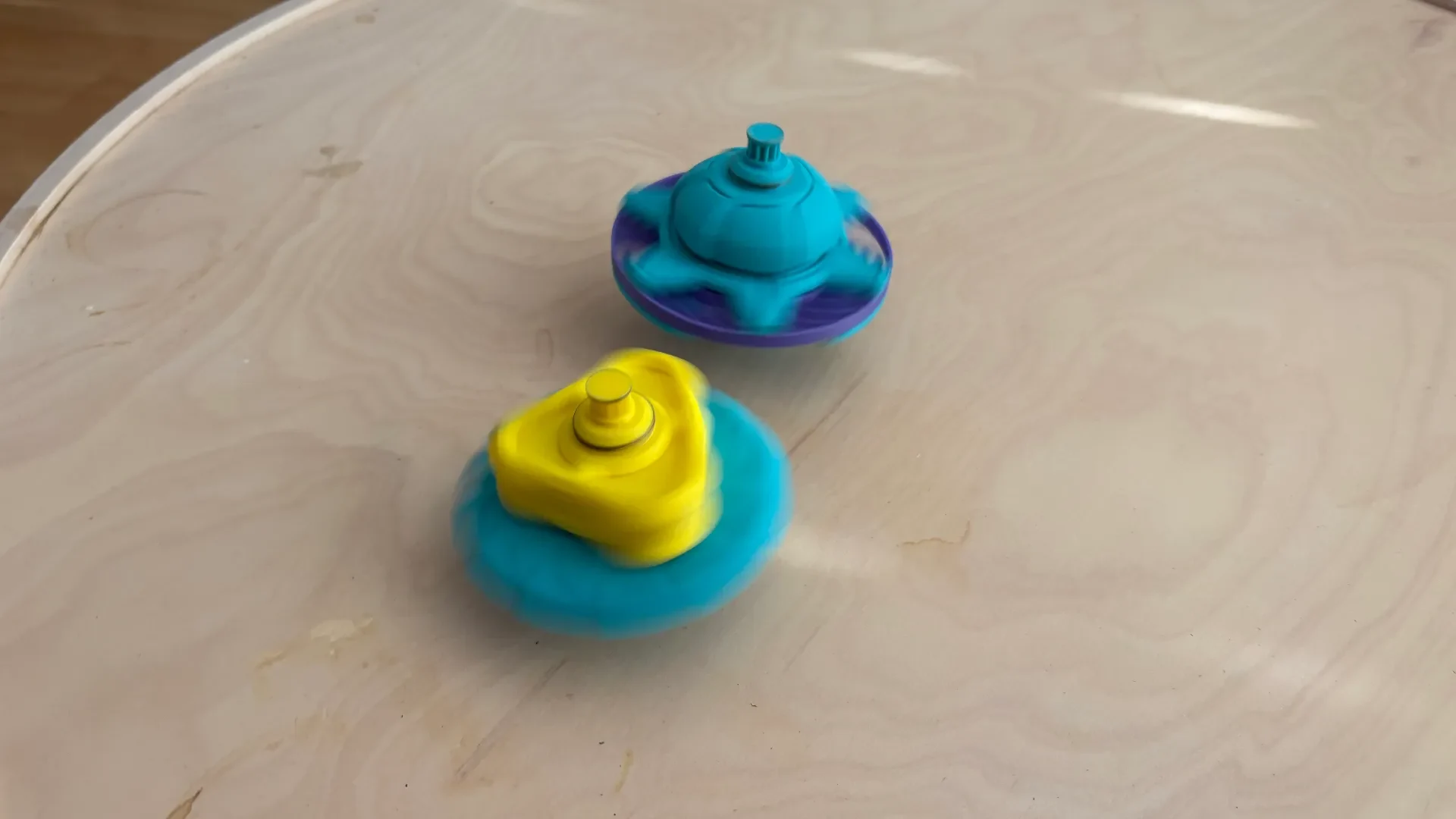

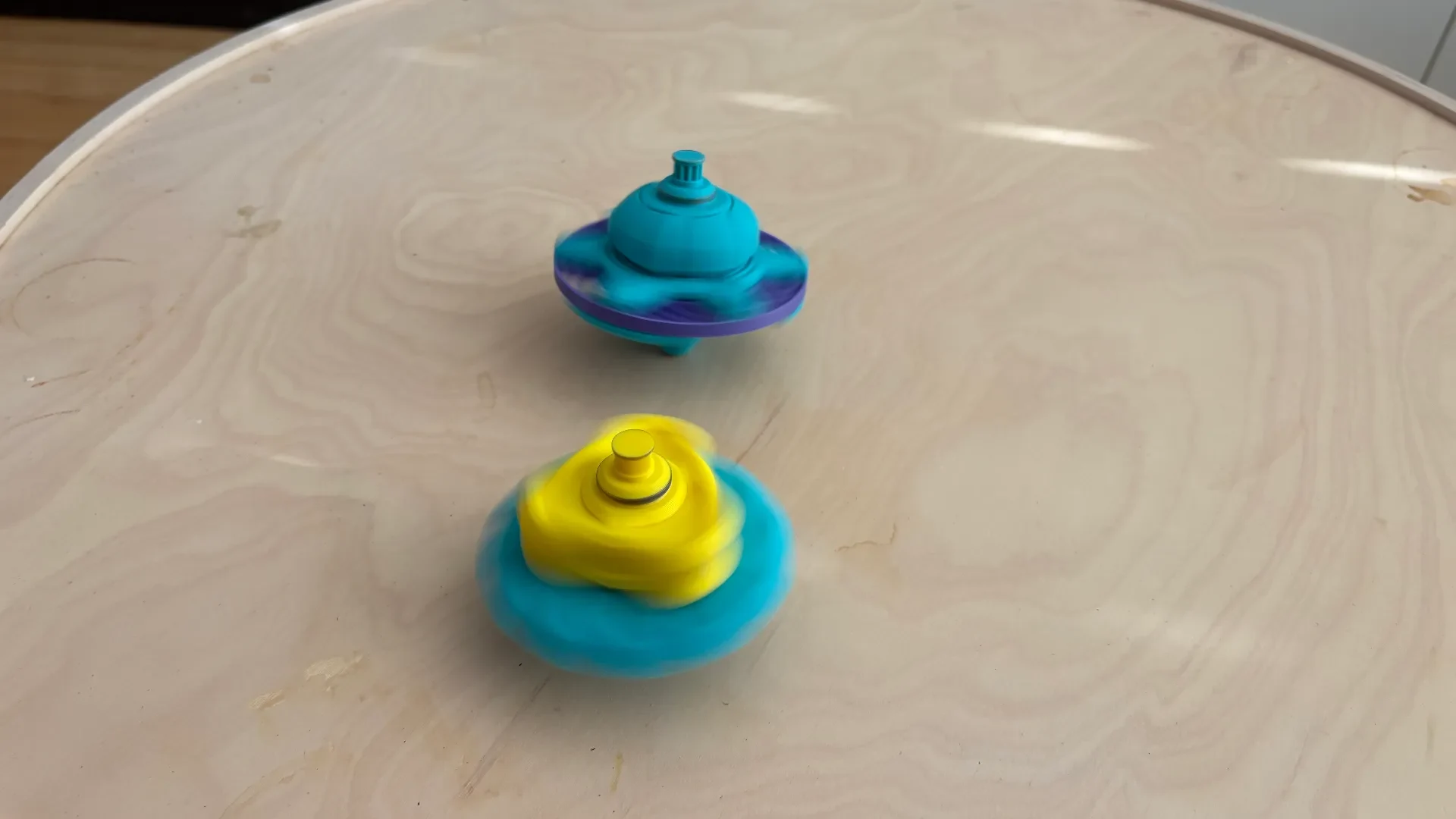

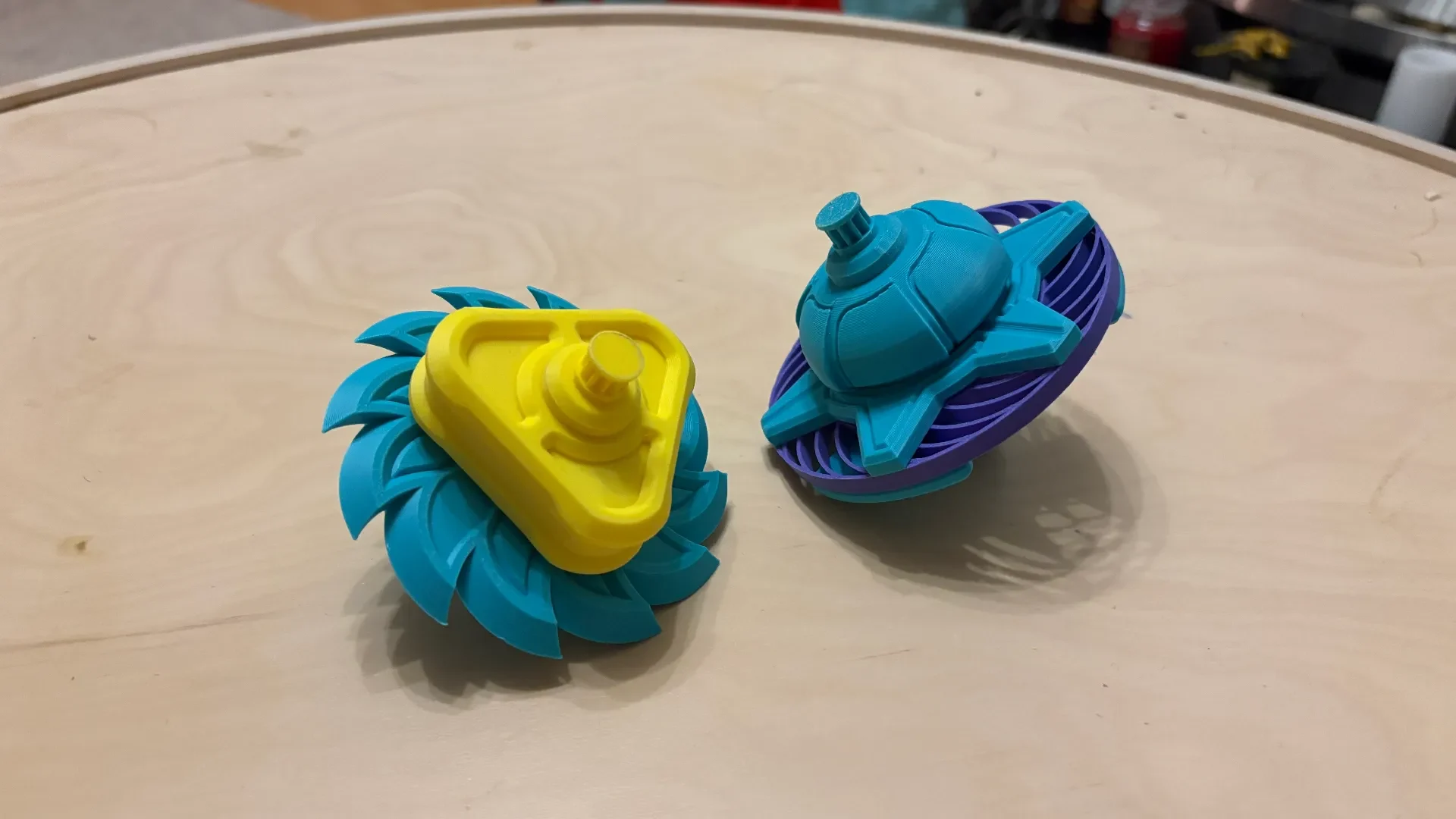

Лучшие комбинации, изображенные на всех фотографиях:

Синий топ

Желтый топ

Spinner_top_2

Spinner_top_1

Тип шестерни x6

Лезвие пилы x12

MomentumKiller

ДаблЭдж

HammerShot

ФлэтПойнт

Пара дополнительных замечаний

Во время тестирования я заметил, что мои верхние части постоянно застревают в панели запуска. Я думаю, это вызвано главным образом тем, что детали напечатаны из PLA. Однако я заметил, что часть вершин, которая на самом деле застревает, представляет собой небольшой заусенец, который образуется вдоль верхнего края шестерни.

Просто проведя ногтем большого пальца по этому заусенцу, чтобы сломать его, я решаю проблему заедания. Для более долгосрочного решения я включил версию насадок V2 с наполнителем на верхнюю кромку шестерни, чтобы, надеюсь, предотвратить образование заусенцев.
