Панель захвата M-LOK 3D-полигональная низкополигональная ...

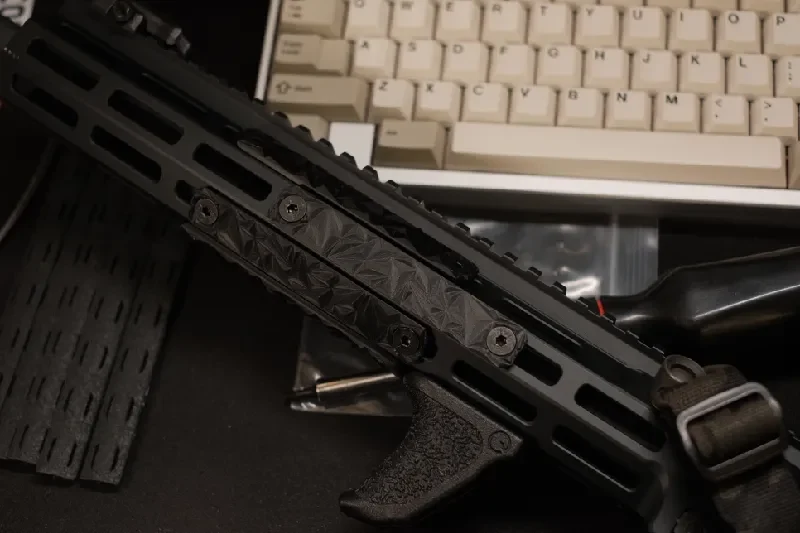

Я искал хороший повод использовать ASA, который у меня был, поэтому я смоделировал и напечатал несколько крышек направляющих MLOK. Я стремился к чему-то, что было бы немного цепким, но не ПИТА, которую можно было бы использовать или чистить.

Эти детали печатаются с переменной высотой слоя. Для достижения максимального качества можно удалить слой переменной высоты и печатать с полной высотой слоя 0,08 или 0,16 мм. Я стремился к полной функциональности с меньшим упором на форму, но ваши предпочтения могут отличаться.

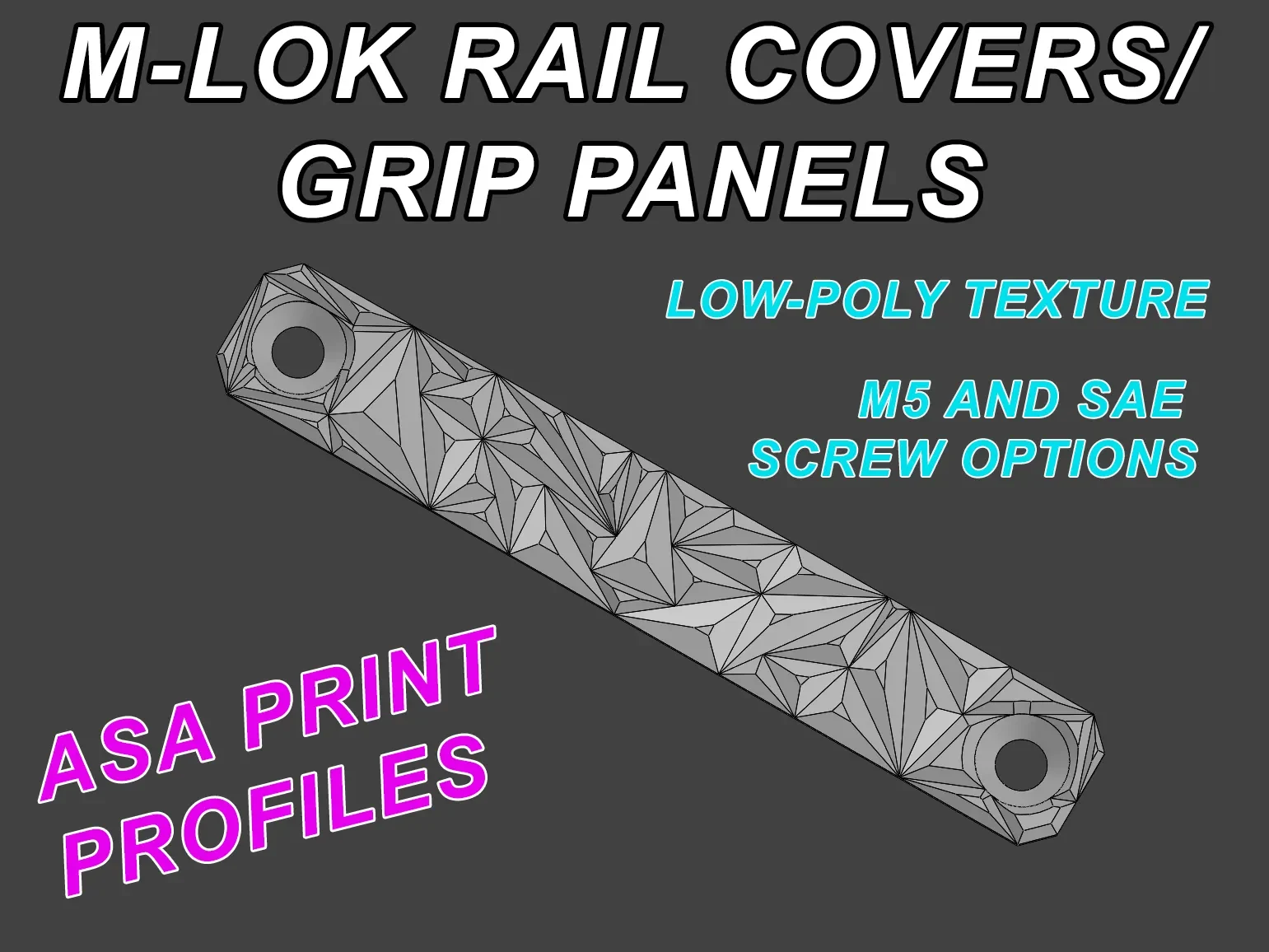

Четыре варианта:

Метрические. Предназначены для винтов с плоской головкой диаметром 5 мм.

SAE: Предназначен для винтов с плоской головкой № 10.

С выравниванием: требуется опорный материал, поскольку задняя часть панелей имеет небольшие выступы для совмещения с пазом MLOK. Снимать опоры не так уж и страшно, но карманный нож поможет обойти выступы.

Плоское положение: поддержка не требуется, поскольку спина плоская.

Они разработаны и предназначены для печати из пластика ASA. Модель масштабируется в слайсере до 100,7% по X и Y, чтобы учесть усадку материала. Для своих отпечатков я использовал Inland ASA. Я слегка отшлифовал «заостренную» сторону наждачной бумагой с зернистостью 1000, чтобы убрать острые точки и заусенцы при печати.

Рекомендую печатать с низкой высотой слоя (0,08 на моем P2S) для лучшего качества!

Что касается винтов/Т-образных гаек, я купил на Amazon упаковку из 16 винтов и гаек M5. Винты у меня немного длинные, 11 мм, поэтому я могу их укоротить. Я считаю, что около 8 мм вполне достаточно. У меня есть цевье Geissele, YMMV других производителей.

ПОМНИТЕ ЧЕТЫРЕ ПРАВИЛА ОБ ОРУЖИИ

ОБРАЩАЙТЕСЬ С КАЖДЫМ ОРУЖИЕМ ТАК, КАК ЕСЛИ ОН ЗАРЯЖЕН.

ВСЕГДА НАПРАВЛЯЙТЕ ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ В БЕЗОПАСНОЕ НАПРАВЛЕНИЕ.

ДЕРЖИТЕ ПАЛЕЦ ОТ СПУСКОВОГО ПУСТА, ПОКА НЕ ГОТОВЫ СТРЕЛЬБАТЬ.

ЗНАЙТЕ СВОЮ ЦЕЛЬ И ЧТО ЗА НЕЕ.

Эта модель доступна на Makerworld. https://makerworld.com/en/@thepanduuh/
