Потому что одной застежки-молнии было недостаточно..........

Зачем использовать стяжку и кусок ленты, если можно построить подходящую механическую систему крепления?

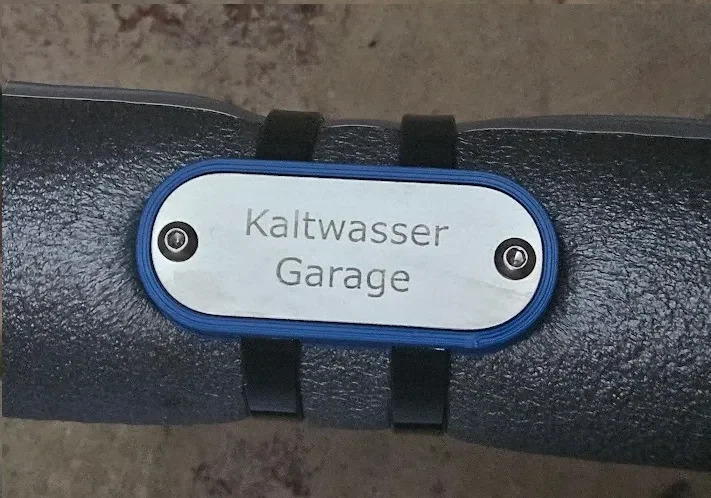

Этот проект представляет собой намеренно усовершенствованный держатель идентификационных табличек из нержавеющей стали. Он крепится к трубам с помощью двух кабельных стяжек, а пластина из нержавеющей стали с гравировкой фиксируется винтами M3, ввинченными в термофиксированные вставки.

Помимо держателя для печати, в проект также входят вспомогательные модели, которые упрощают создание индивидуальных гравированных пластин с помощью лазерного гравера.

Результатом является прочная, многоразовая и удивительно удобная система маркировки для мастерских, машин, труб и всего остального, что заслуживает соответствующей фирменной таблички.

Особенности

Намеренно переработанный дизайн

Многоразовые таблички из нержавеющей стали.

Термофиксированные вставки М3 для прочного резьбового соединения.

Крепится с помощью двух кабельных стяжек — простых снаружи и механических внутри.

Включает вспомогательные модели для САПР и лазерной гравировки.

Легко заменить этикетки без перепечатки держателя.

Включенные модели

Держатель этикетки
Удерживает пластин�� из нержавеющей стали с помощью винтов M3 и термофиксируемых резьбовых вставок. Предназначен для крепления к трубам или аналогичным объектам с помощью двух кабельных стяжек.

Модель эталонной пластины
Упрощенная CAD-модель пластины из нержавеющей стали для проектирования индивидуальных держателей или сборок.

Лазерная юстировочная пластина
Вспомогательная модель, которая размещает область гравировки в определенном положении X0/Y0, что делает настройку лазерной гравировки повторяемой.
Также в формате DXF в качестве импортируемой ссылки для лазерного гравера или Inkscape.

Сборка

Установите термофиксирующие вставки.

Поместите пластину из нержавеющей стали с гравировкой на держатель.

Закрепите его двумя винтами М3.

Пр��крепите держатель с помощью двух кабельных стяжек.

Сделанный. Вероятно, больше усилий, чем необходимо, но в этом-то и суть.

Рекомендуемая печать

Высота слоя 0,2 мм

3-4 периметра

Рекомендуется ASA или ABS

Используйте цвет для дополнительного выделения, например. синий для холодной и красный для теплой воды

Никаких опор не требуется

Аппаратное обеспечение

Бирка/паспортная табличка из нержавеющей стали, например. https://www.amazon.de/dp/B0GHDC5ZR3?ref=ppx_yo2ov_dt_b_fed_asin_title

Термореактивные пластины M3, напр. https://www.amazon.de/dp/B09QVN8ZLX?ref=ppx_yo2ov_dt_b_fed_asin_title

Винты M3, например. https://www.amazon.de/dp/B0FW4HJLTK?ref=ppx_yo2ov_dt_b_fed_asin_title

Кабельные стяжки, напр. https://www.amazon.de/dp/B0D8WGCRLF?ref=ppx_yo2o

Идеально подходит для

Идентификация труб

Организация семинара

Этикетки для машин

Кабельные пучки

Промышленные проекты своими р��ками

Тот, кто считает, что даже держатель этикетки заслуживает резьбовых вставок
