Нагреватель камеры Core One L

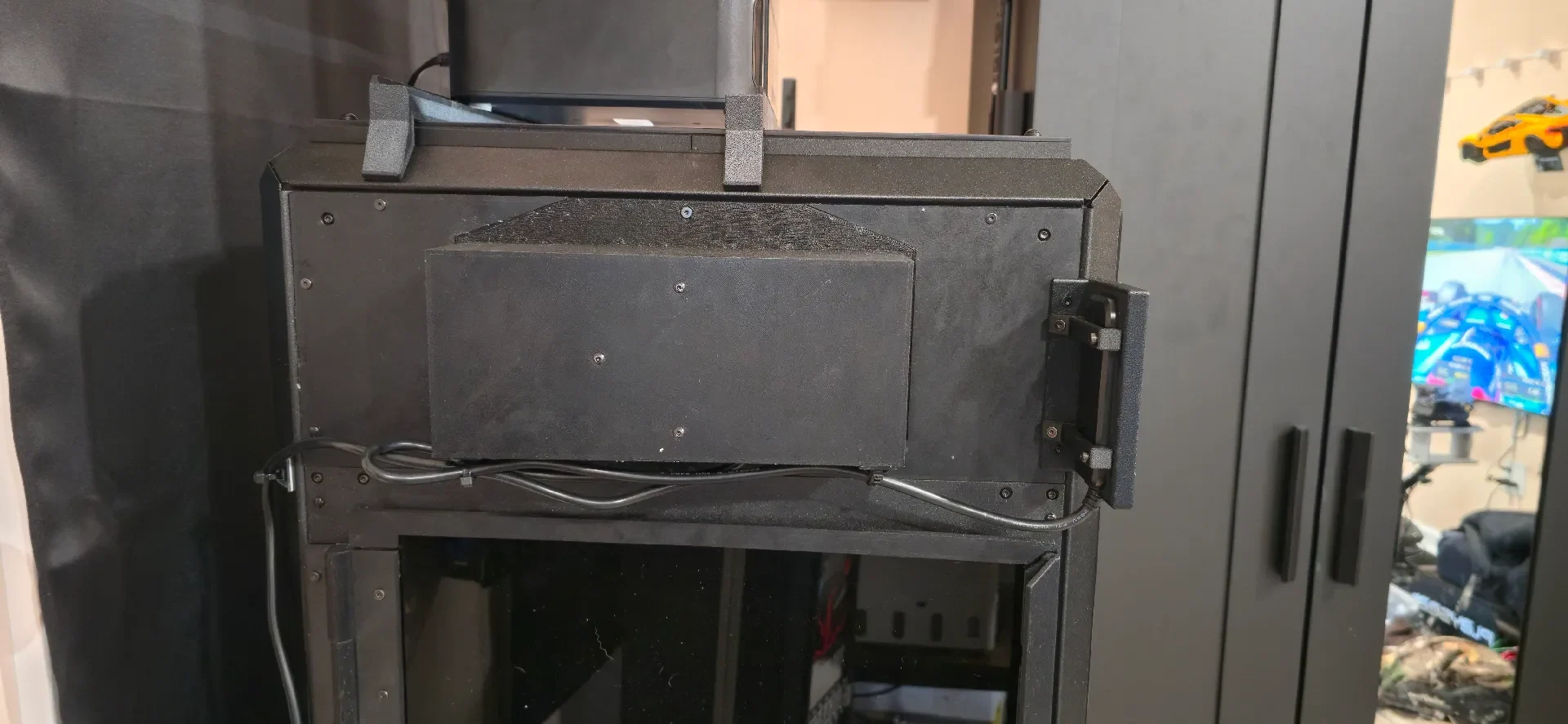

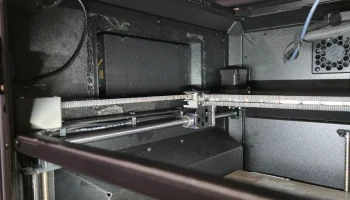

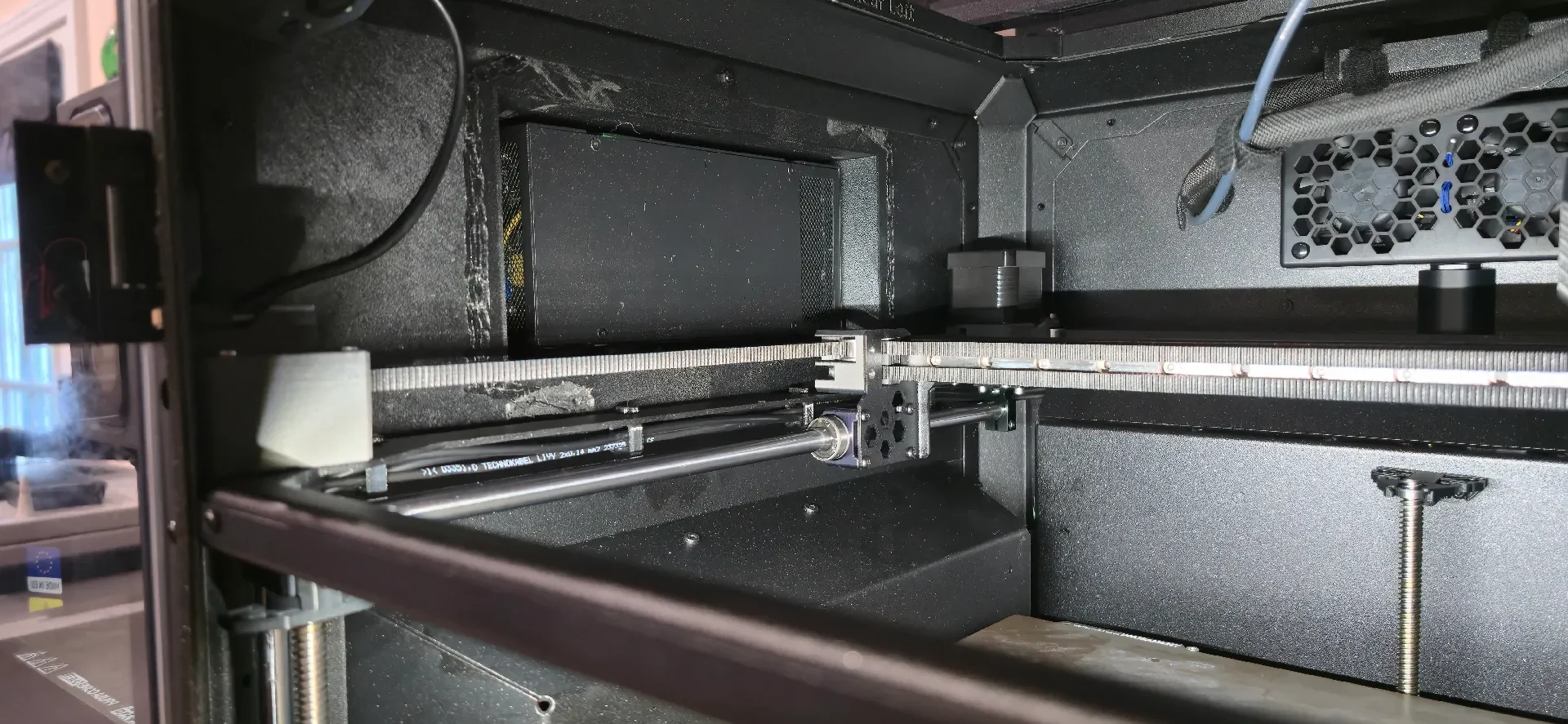

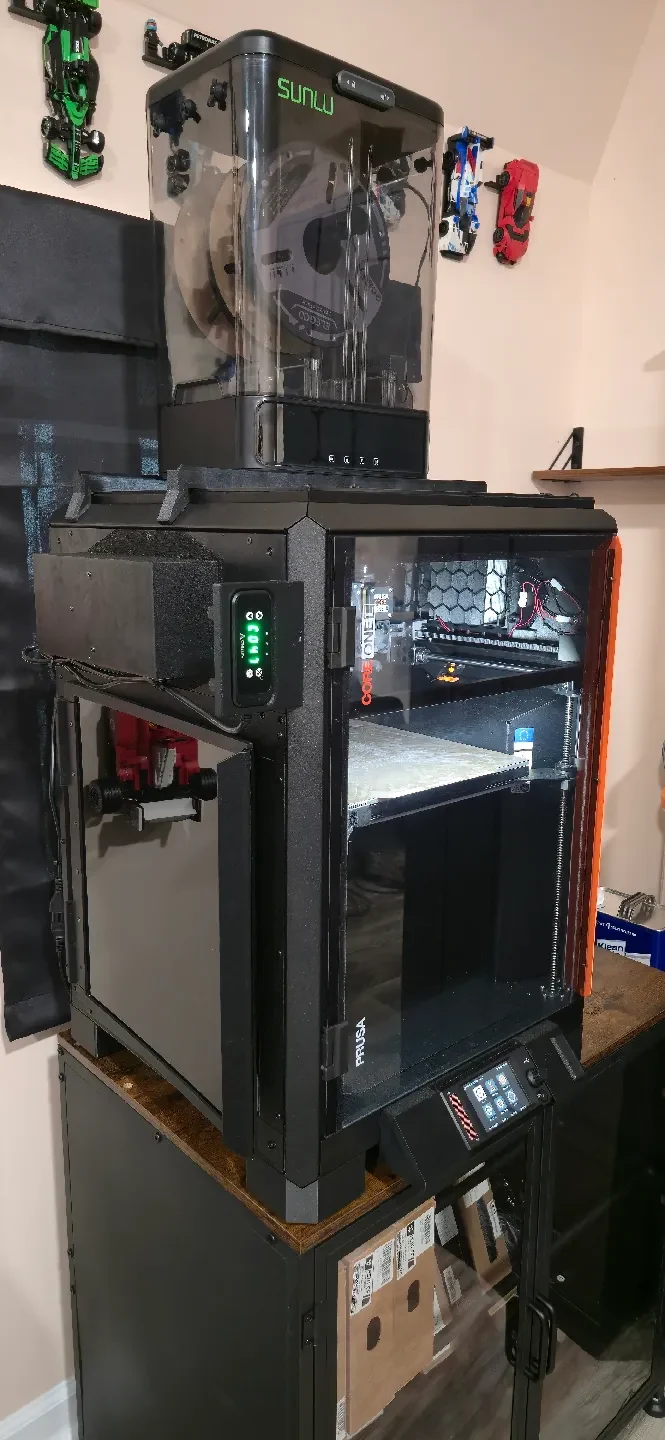

Я создал новую панель вместо верхней левой панели Core One L, чтобы она соответствовала нагревателю камеры Creality.

Если вы хотите использовать его с правой стороны, вам просто нужно отразить части. Я не могу это подтвердить, потому что использую рециркуляционный фильтр @TheNexusAvenger «BentoRoll» на правой панели.

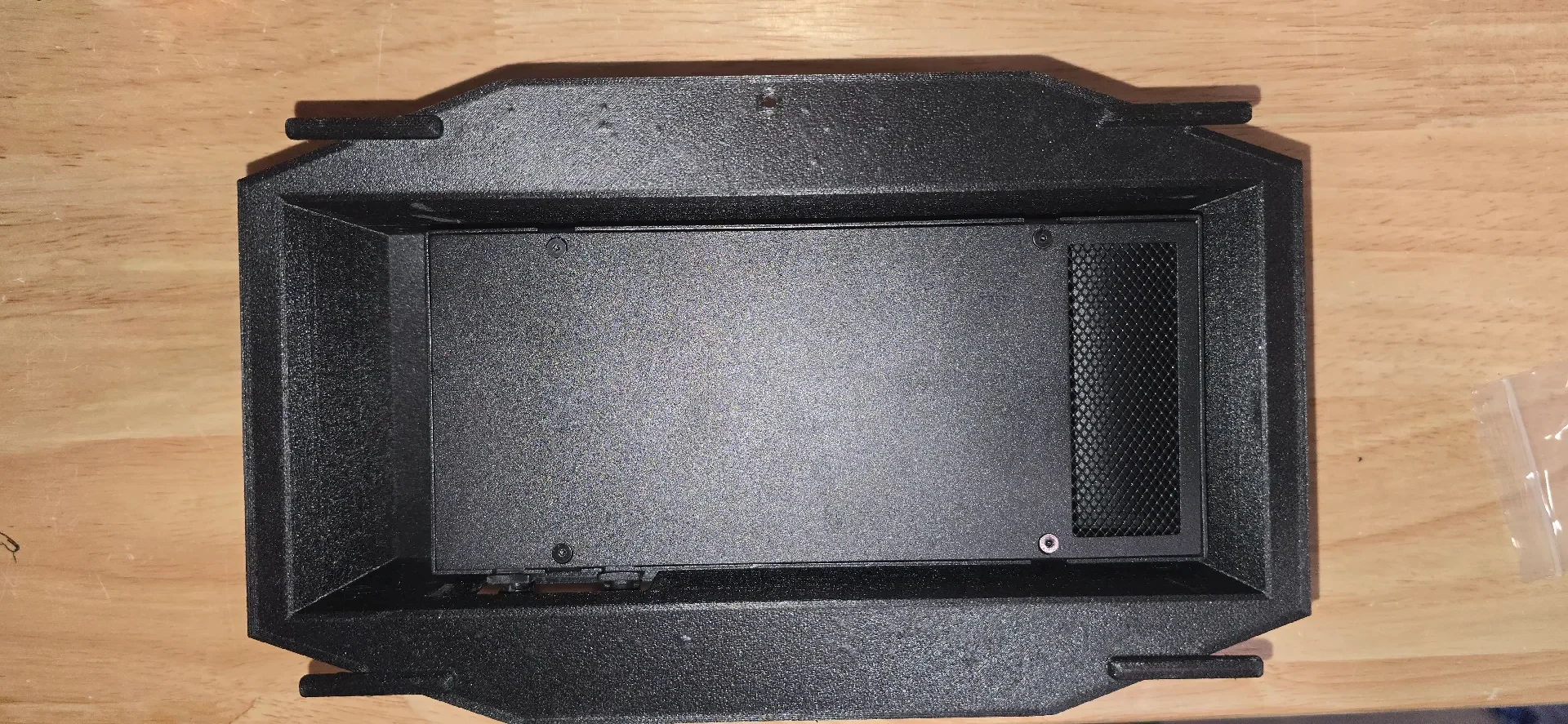

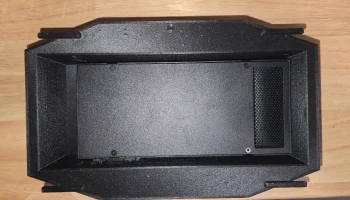

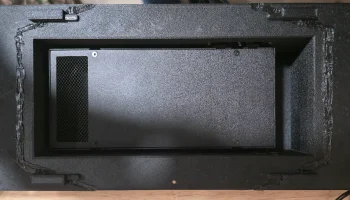

Вы можете использовать три винта M3, входящие в комплект поставки обогревателя, чтобы закрепить обогреватель в коробке. Чтобы положить устройство в коробку, вам нужно будет снять внешнюю силиконовую крышку. Начните с проводов и медленно вращайте блок. Он будет очень тугим, но подойдет. НЕ заставляйте его.

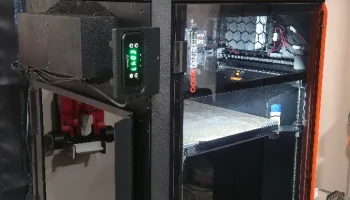

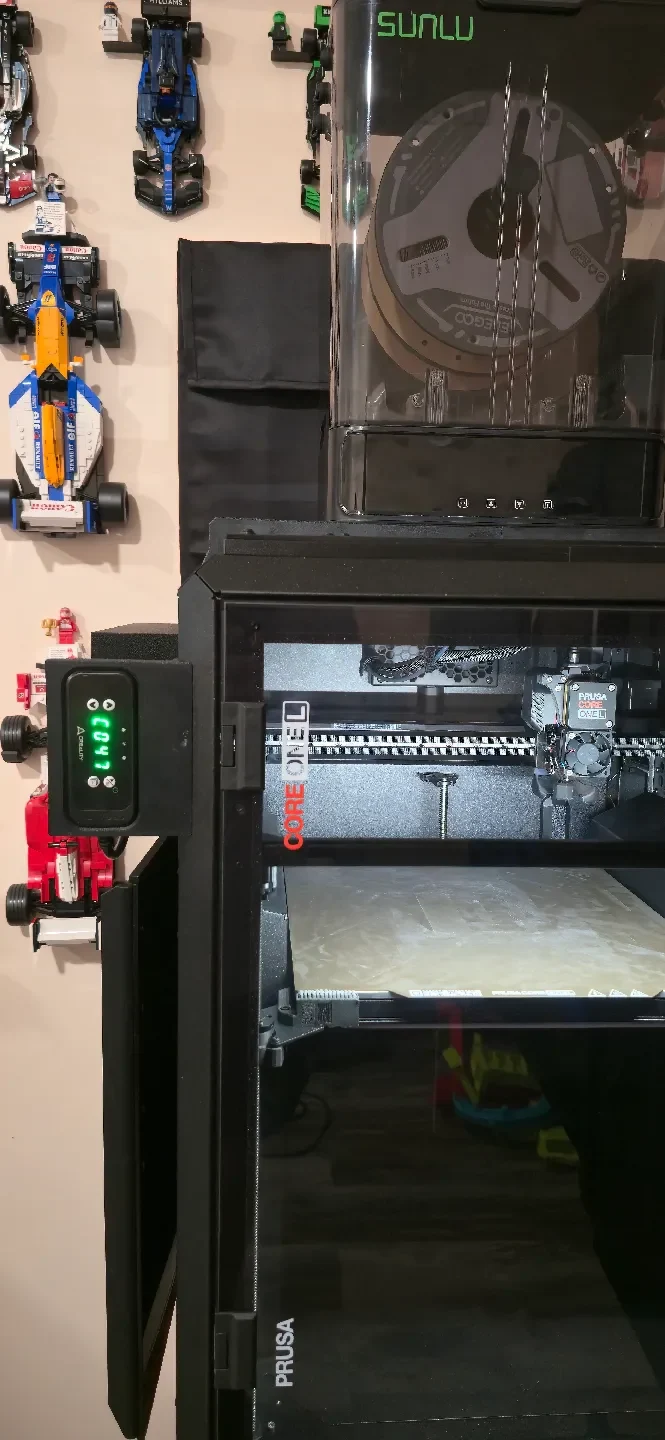

При вставке брелока он плотно прилегает. Не торопитесь и приработайтесь. Если вам нужна более свободная посадка, вы можете немного отшлифовать верх и низ зернистостью 220 и упростить задачу.

Вам понадобятся восемь нагреваемых вставок M2 глубиной 3 мм с соответствующими винтами и шайбами ​​длиной не более 8 мм для прокладки провода и колпачка.

Для планок вам понадобятся четыре термовставки M3 с соответствующими винтами: две длиной 8 мм и две длиной 16 мм.

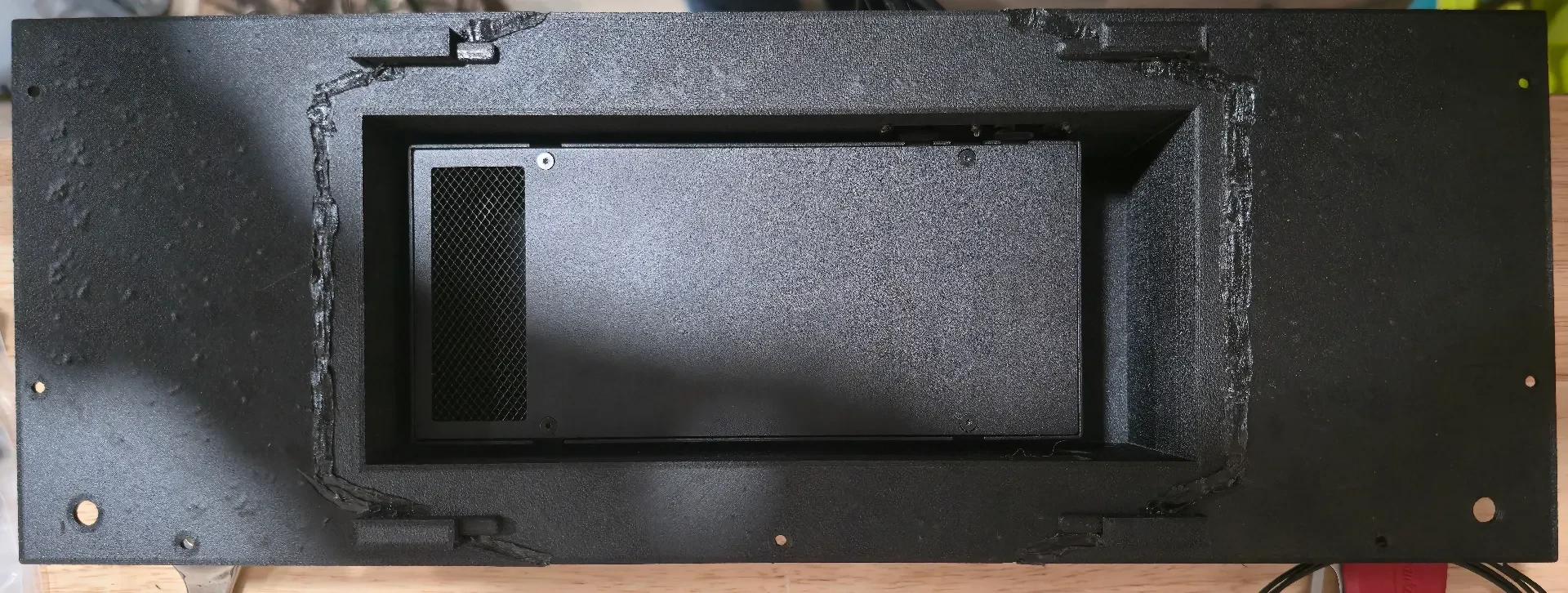

Чтобы объединить 3 панели в одну монолитную панель, я скосил сопрягаемые края, чтобы вы могли использовать оставшуюся нить и сварить панели вместе с помощью паяльника с плоским жалом.

Для крепления панели вам понадобятся четыре М3 длиной 6 мм с шайбами ​​и гайками и длиной 12 мм, но не длиннее 14 мм с гайками и шайбами ​​для двух передних отверстий, где крепится крепление брелока. Для удобства установки вы повторно используете зажим панели на задней нижней части. Я не хотел бороться за то, чтобы вернуть гайку и шайбу в тот угол.

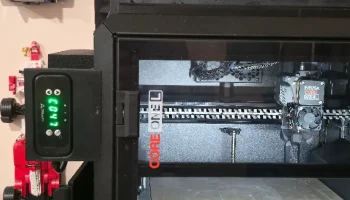

Чтобы облегчить установку крепления брелока, я использовал три магнита 6x3x1,5 мм, чтобы удерживать его на раме, пока я вкручивал винты в крепление брелока, панель и угловую рамку принтера.
