Чехол для замены пульта дистанционного управления FAAC DL...

Что?

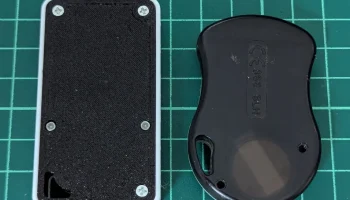

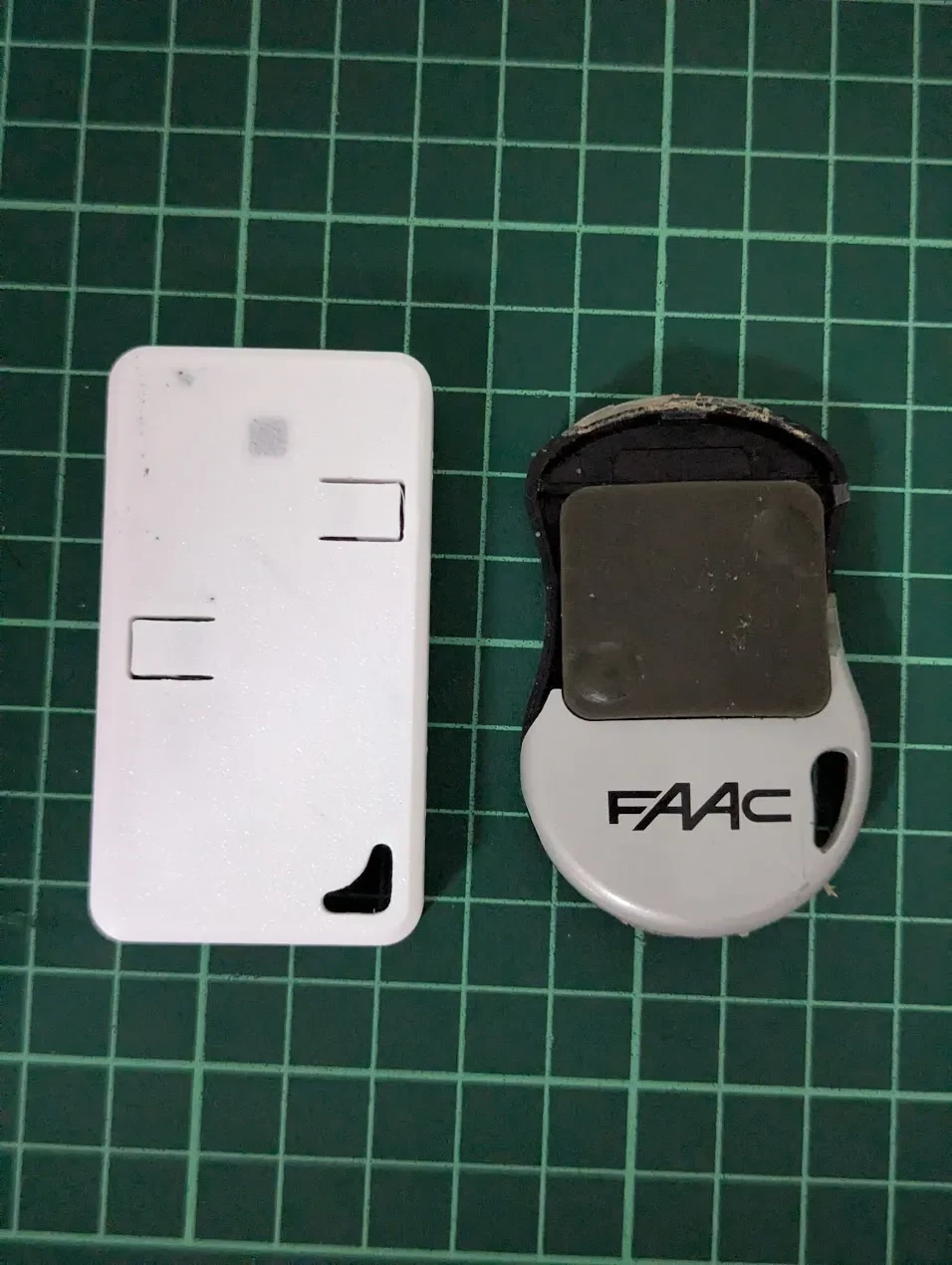

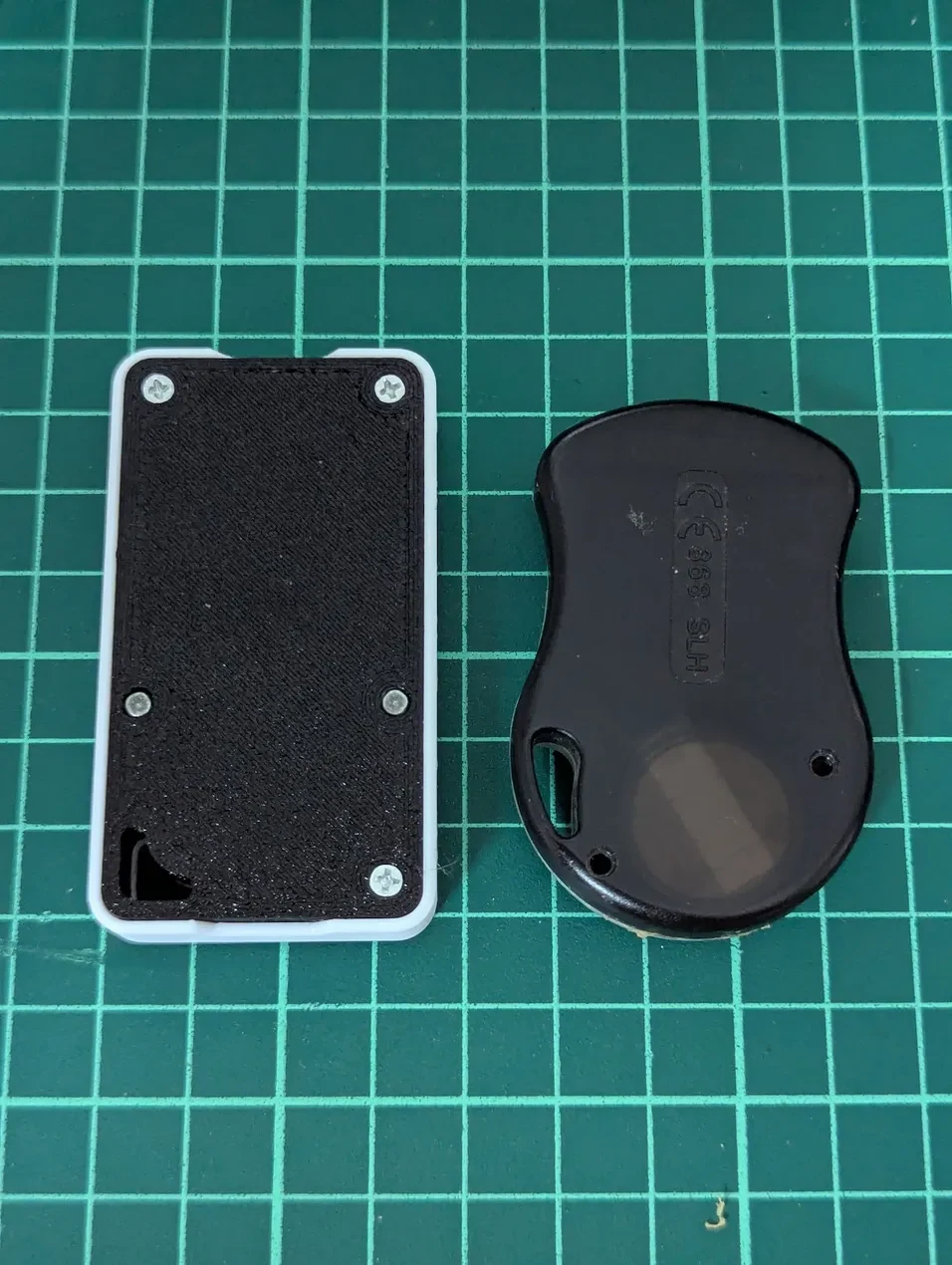

Я создал футляр для пульта дистанционного управления FAAC DL2 868-SLH (в моем случае он использовался для ворот гаража/автостоянки), так как мой сломался, но электроника все еще была в порядке (а новый + программирование стоило 40 евро).

Я нашел его только для этой конкретной модели, и хотя в нем используются те же винты, что и в оригинальном, это зависит от соединения, которое кажется слишком маленьким, чтобы быть достаточно прочным.

Он имеет следующие характеристики:

Внутри корпусов имеются символы + и -, позволяющие убедиться в правильной полярности батарей при их установке.

Имеется небольшое сквозное отверстие для крепления к брелоку.

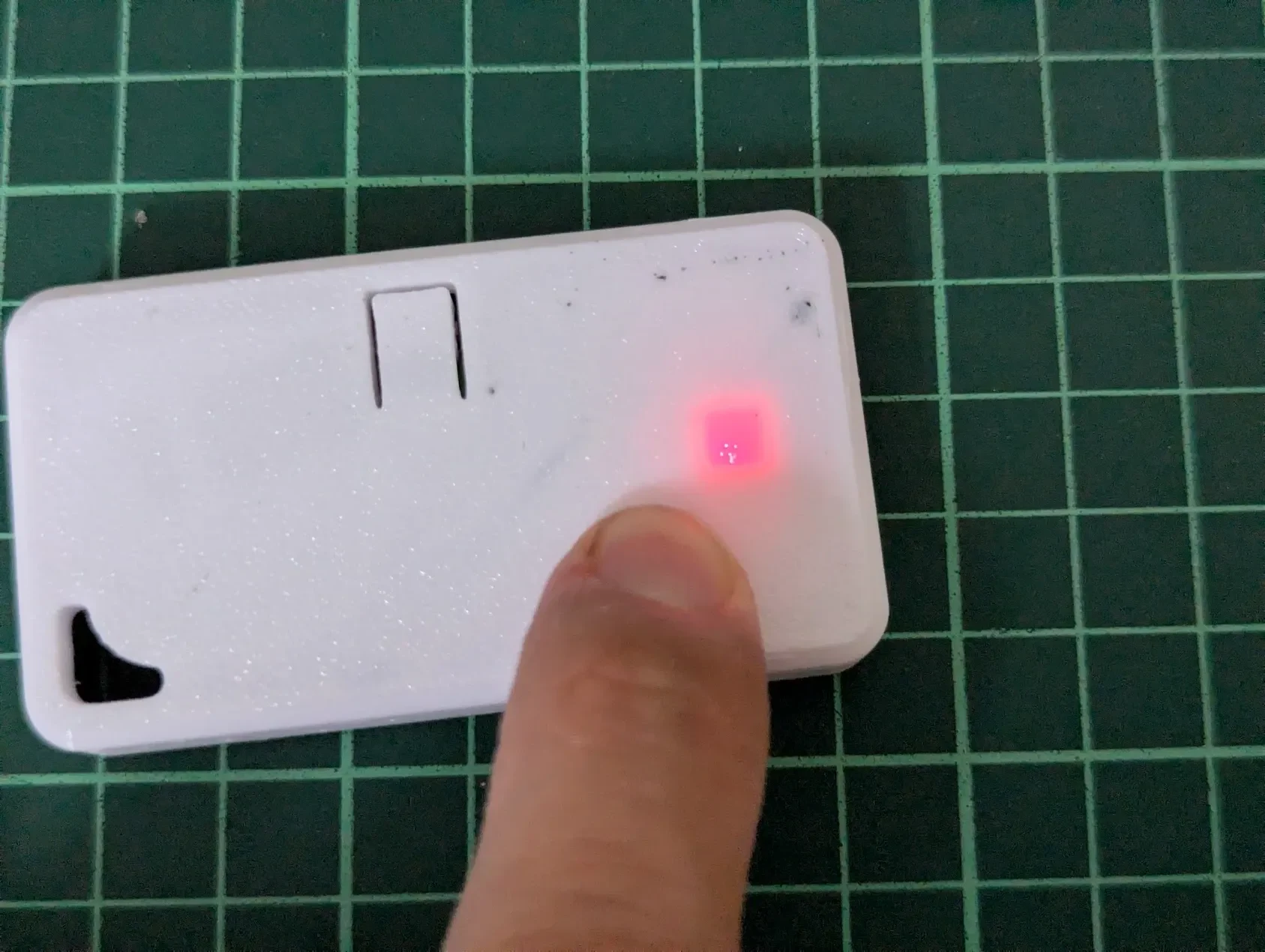

Однослойный квадрат над светодиодом, позволяющий видеть свет, но не имеющий прямого отверстия для пульта дистанционного управления. Я не тестировал темные нити, но, по крайней мере, белый PETG светит нормально.

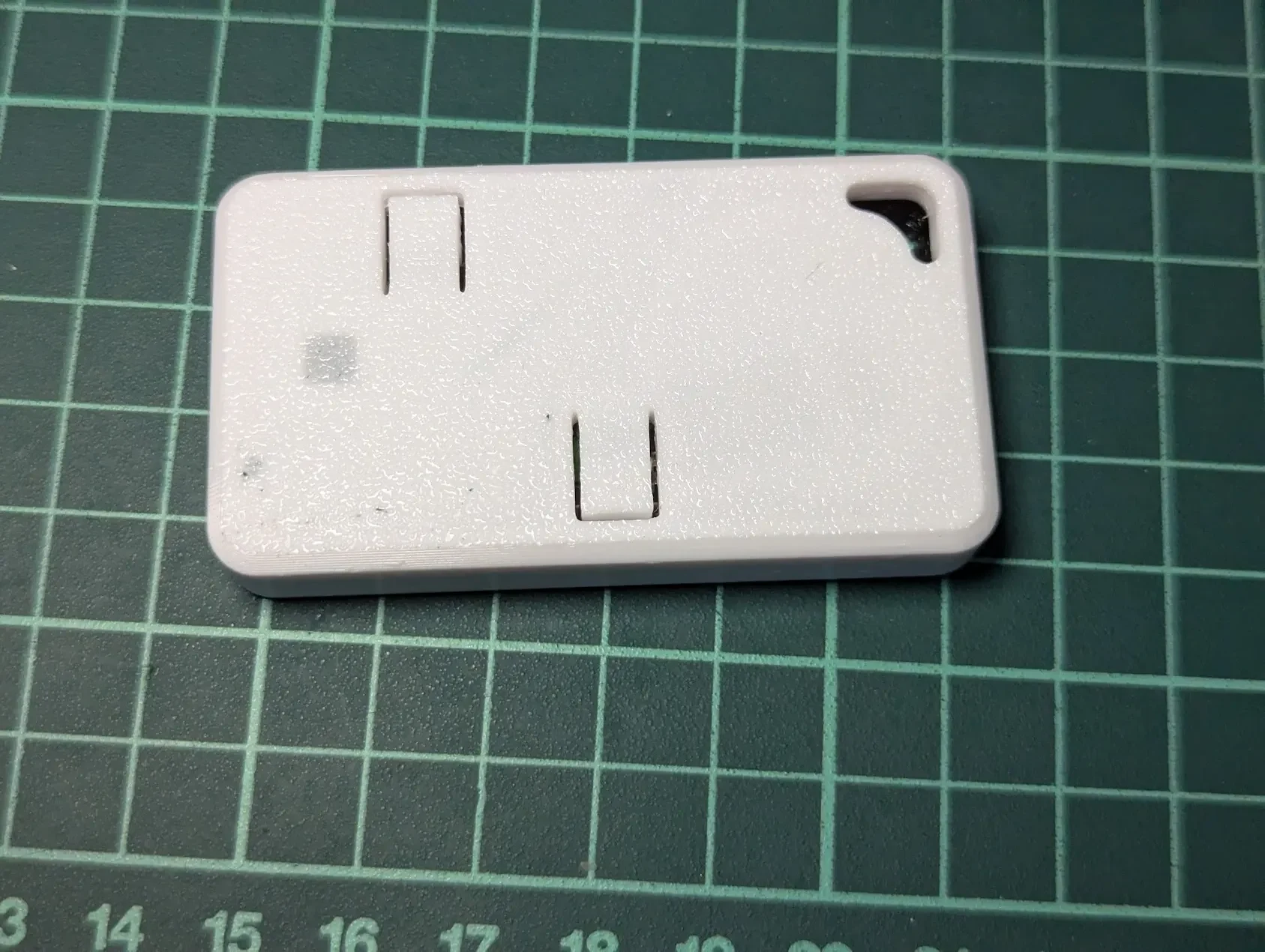

Я добавил пару выемок по бокам пульта, чтобы его было легче разбирать, поскольку обе части плотно прилегают.

Я загрузил файлы STEP на случай, если они кому-нибудь пригодятся.

версия DL4

У меня есть только версия DL2 (2 кнопки), но при поиске обнаружил, что есть версия DL4 с 4 кнопками. Я также добавил 3MF и файл шагов для него. Имейте в виду, что я не могу это проверить, но все должно быть в порядке (кнопки расположены симметрично). Если у кого-то есть DL4 и он может его протестировать, пожалуйста, дайте мне знать!

Потребности:

Вы можете использовать те же компоненты, что и в оригинальном пульте. У меня есть дополнительные отверстия для винтов, но два оригинальных отверстия в противоположных углах, кажется, тоже помогают (по крайней мере, при первоначальной сборке, в долгосрочной перспективе не могу сказать).

Вы можете использовать небольшие шурупы диаметром 2 мм и длиной от 5 до 8 мм, если хотите использовать все отверстия или потеряли оригинальные. По крайней мере, с учетом допусков моего принтера оба корпуса подходят очень хорошо (на самом деле их сложно разобрать без насечек), поэтому 5 мм должно быть достаточно.

Соображения:

Корпус НЕ является водонепроницаемым. Это самая сложная модель, которую я когда-либо делал, и я начал ее всего пару месяцев назад, поэтому понятия не имею, как сделать достаточно простые кнопки, которые не представляют собой просто отверстия.

PETG настоятельно рекомендуется использовать, если вы собираетесь хранить пульт в машине. PLA может гнуться при высоких температурах (и оставление автомобиля на солнце определенно будет считаться высокой температурой для PLA).

Сборка

Будьте осторожны во время процесса, чтобы не закоротить плату с контактами, так как вы можете ее повредить. Кроме того, сначала проверьте соответствие обоих корпусов, чтобы убедиться, что допуски достаточны.

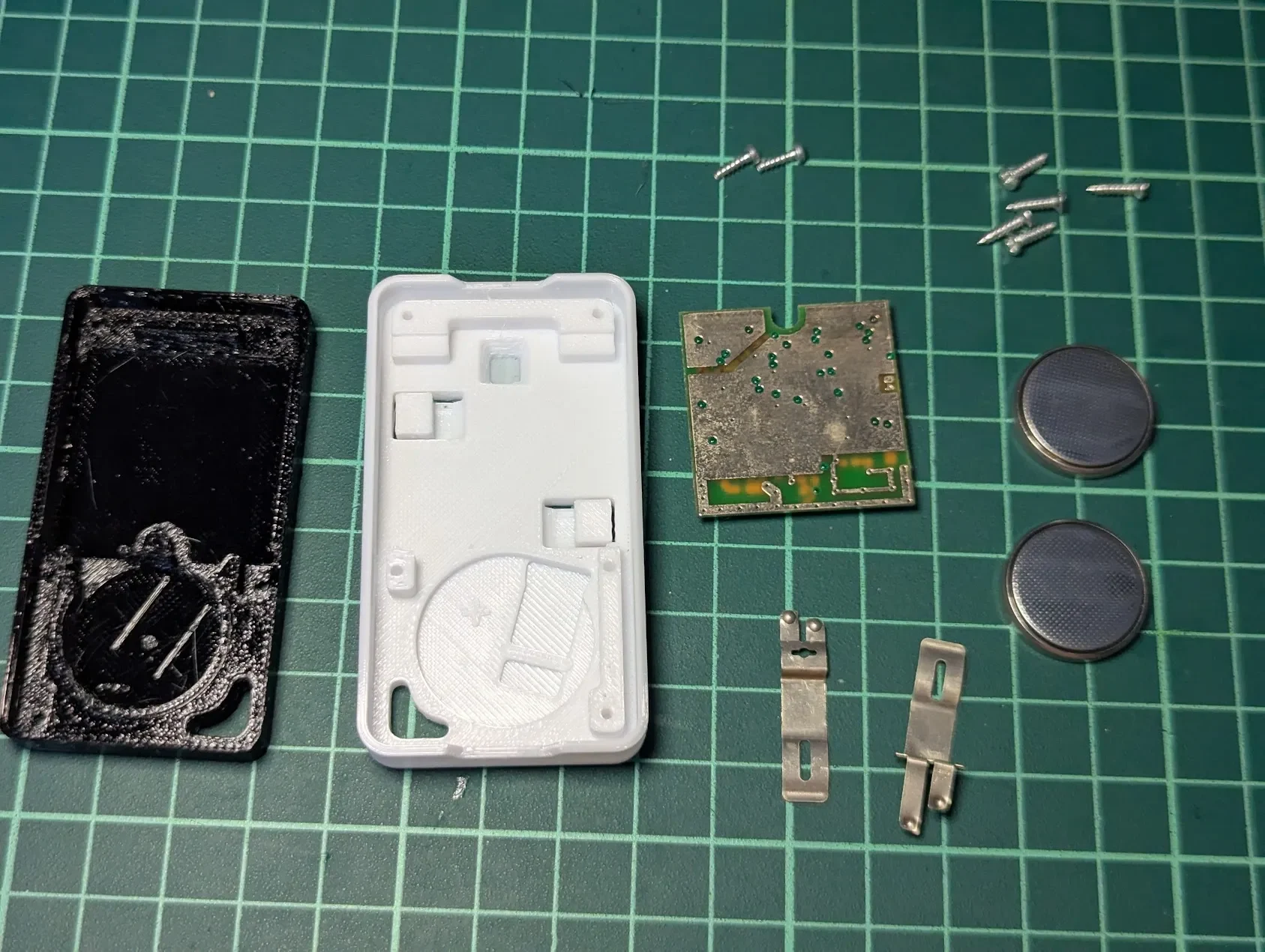

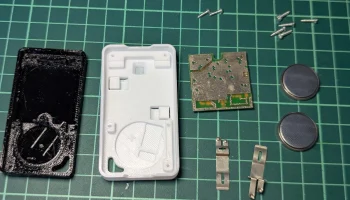

1- Выньте компоненты оригинального пульта. Помимо самого корпуса должны быть следующие:

Два винта.

Две батарейки CR2032 (возможно, стоит поставить новые, чтобы можно было забыть о них на более длительный период).

Доска.

Контакты аккумулятора: две тонкие металлические пластины, одна более плоская, чем другая.

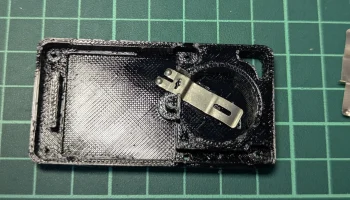

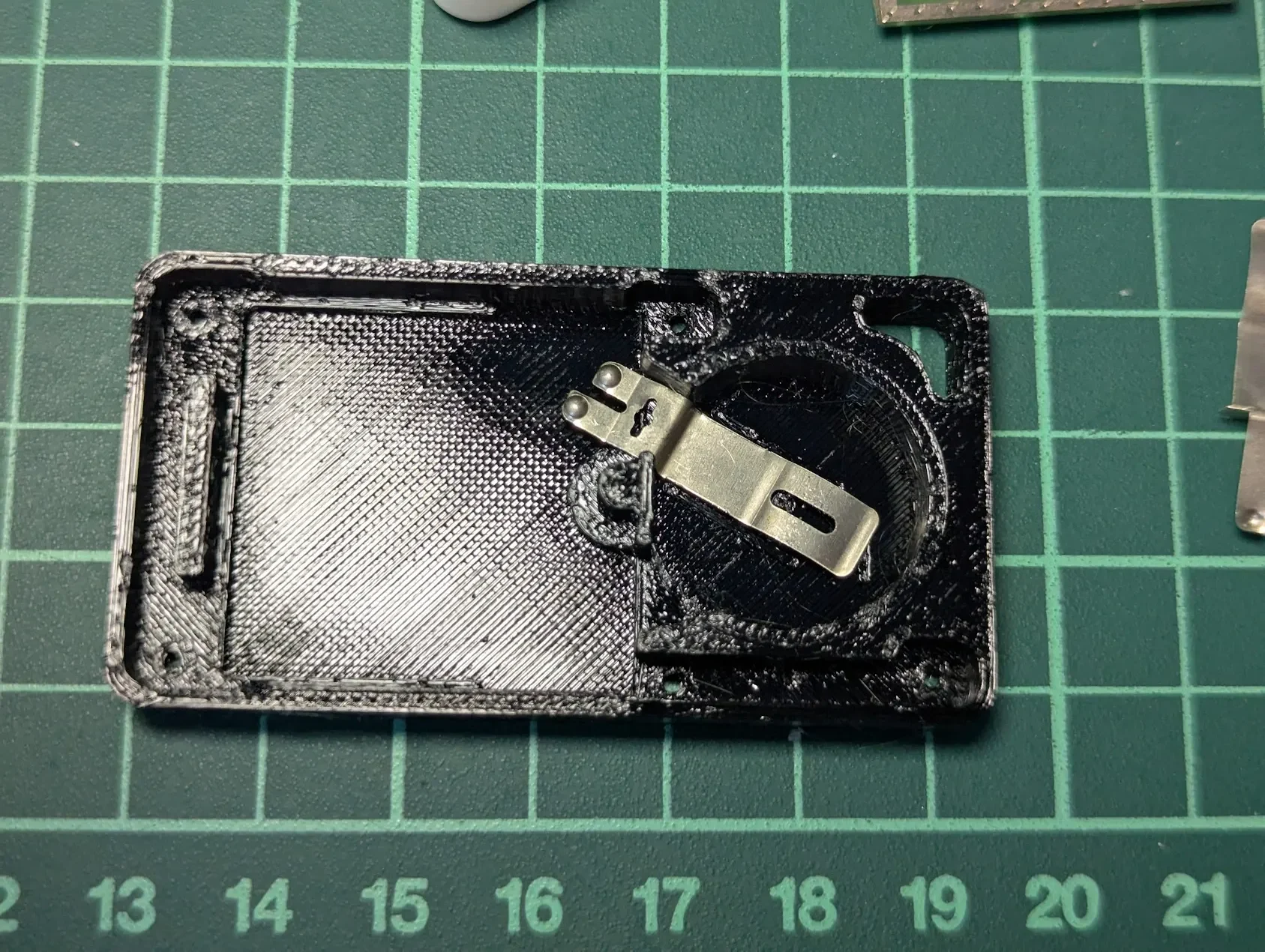

2. Первой идет нижняя часть корпуса, под ней есть пять маленьких отверстий. Установите отрицательный контакт аккумулятора; первый изгиб должен находиться внутри круга батареи, чтобы изгиб проходил над выступом круга. Это более плоская тонкая металлическая пластина.

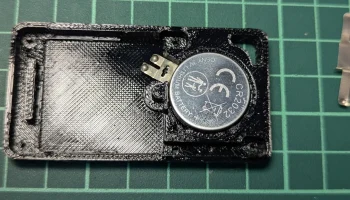

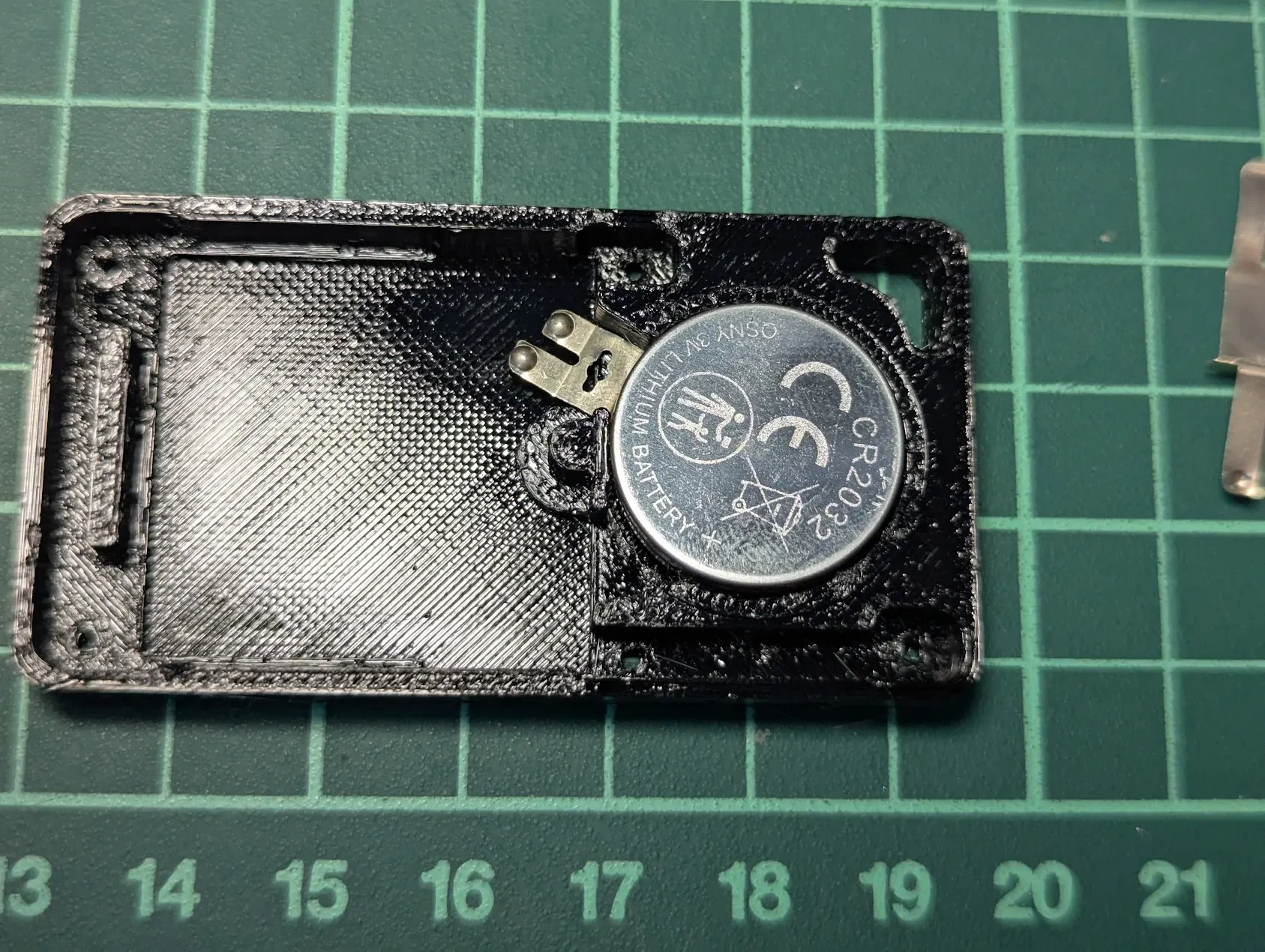

3- Вставьте две батарейки CR2032. Сторона + идет вверх.

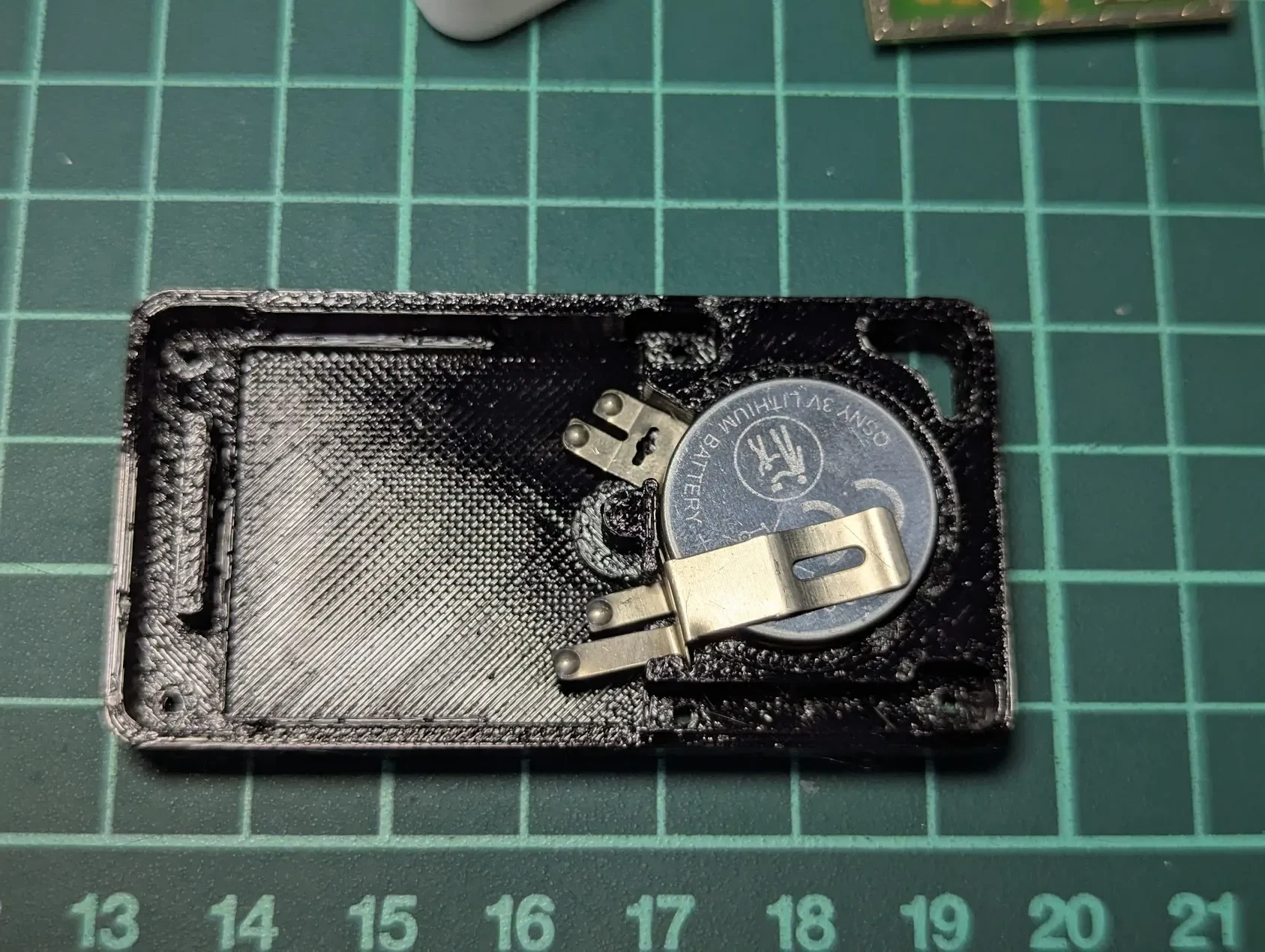

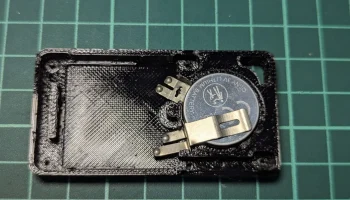

4- Поместите другой контакт батареи (тот, который имеет больший изгиб) на батарею. У этого контакта есть два маленьких «ушка», они заходят внутрь этих направляющих:

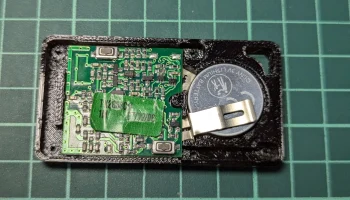

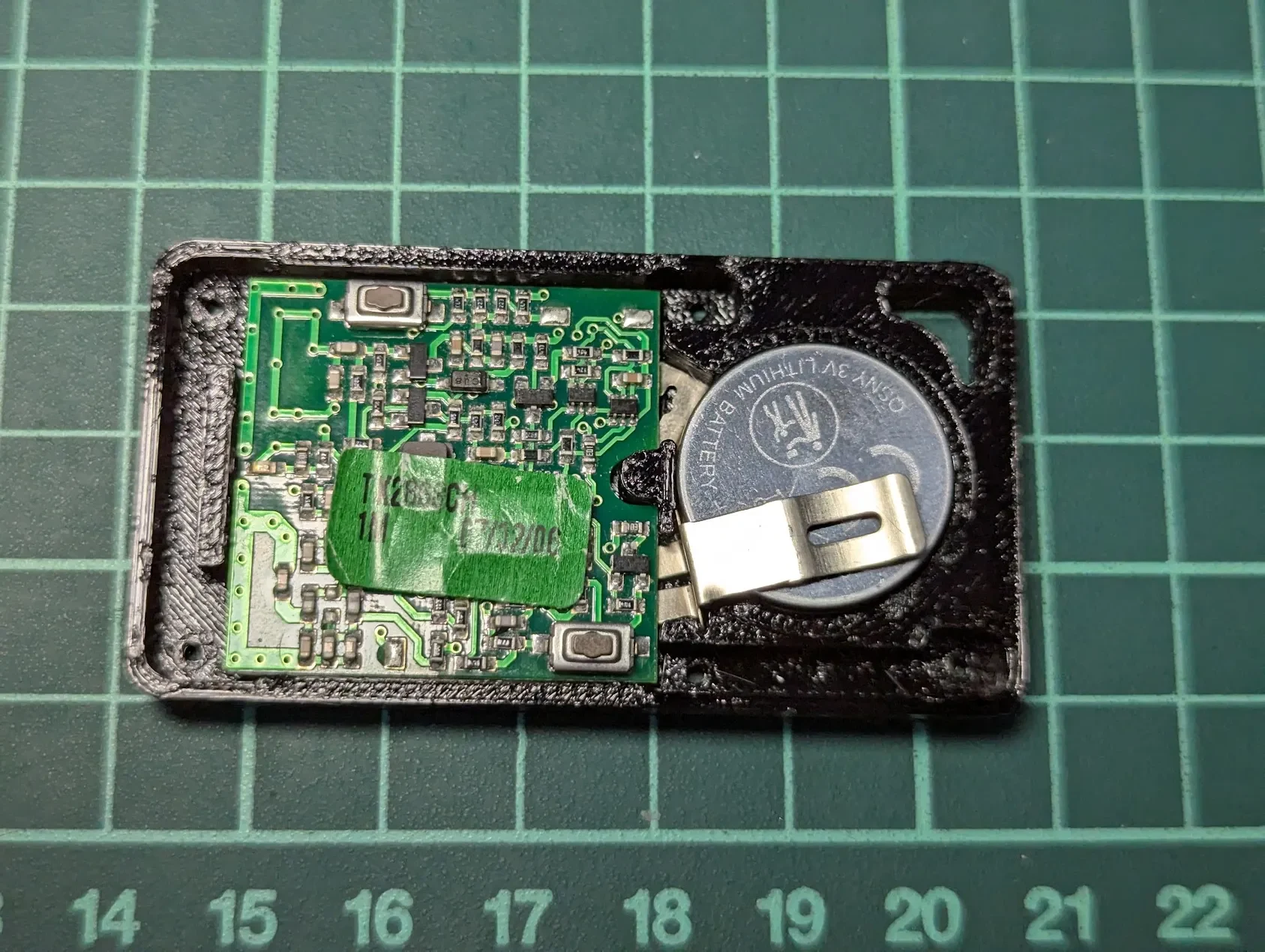

5- Положите плату кнопками вверх и выемкой рядом с батареей. На данный момент контакт не очень хороший, если вы хотите его проверить, обязательно надавите на верхнюю часть батареи (если вы нажмете на плату, контакт + поднимется, и электричество не потечет).

6- Установите верхнюю крышку. БУДЬТЕ ОСТОРОЖНЫ, поместите его на ровную поверхность и постарайтесь толкнуть одинаково со всех сторон. Верхняя часть корпуса оказывает давление н�� разъем +, поэтому, если сначала вытолкнуть его из аккумулятора, это может оказать на него некоторое воздействие, перемещая его и/или перемещая плату.

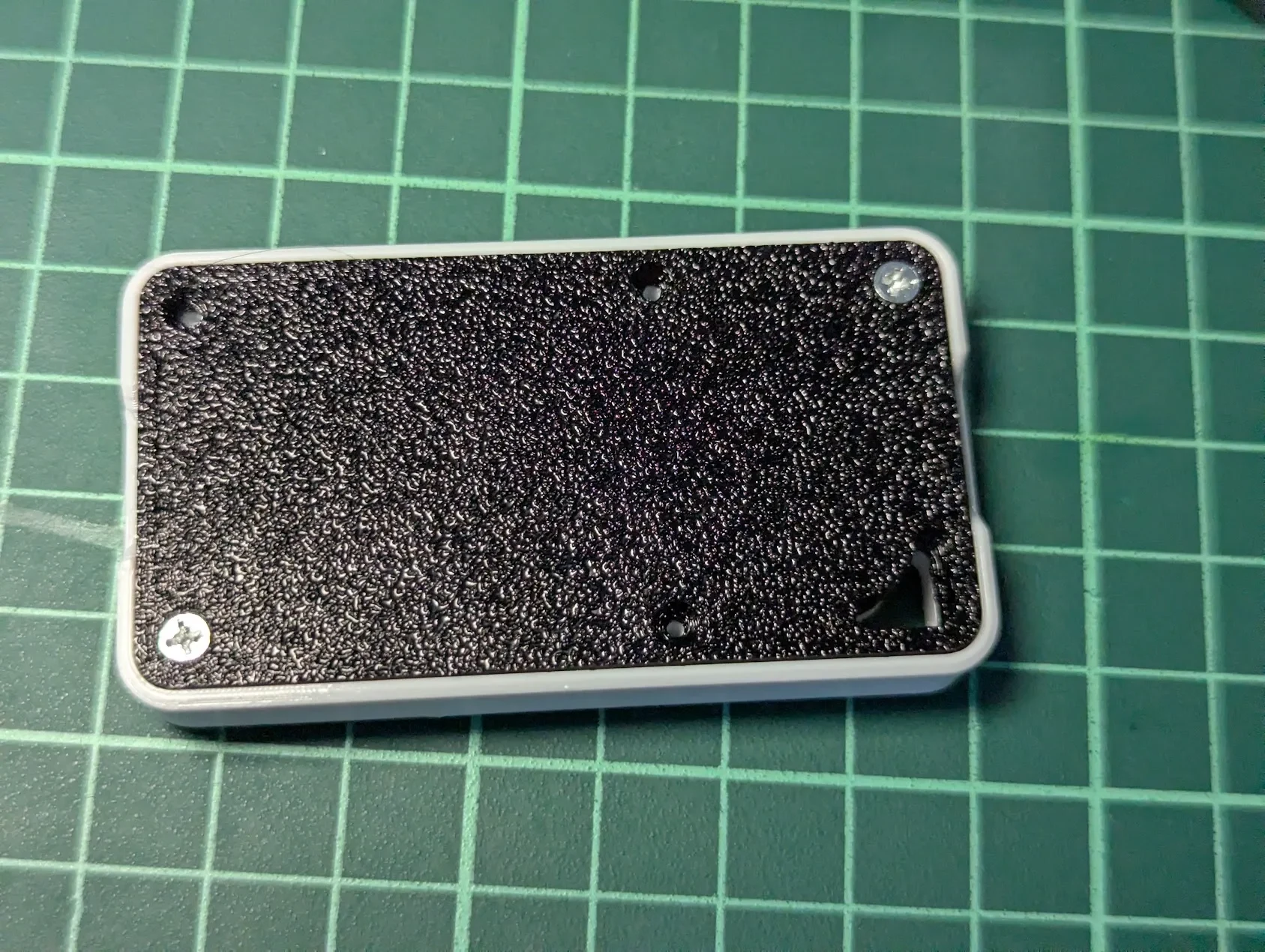

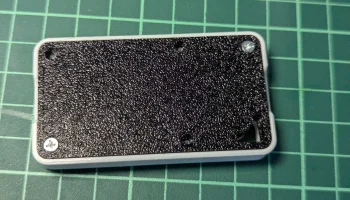

7- Проверьте кнопки. Поместите винты. Если нить накаливания темная, вы можете не увидеть свет через корпус.
