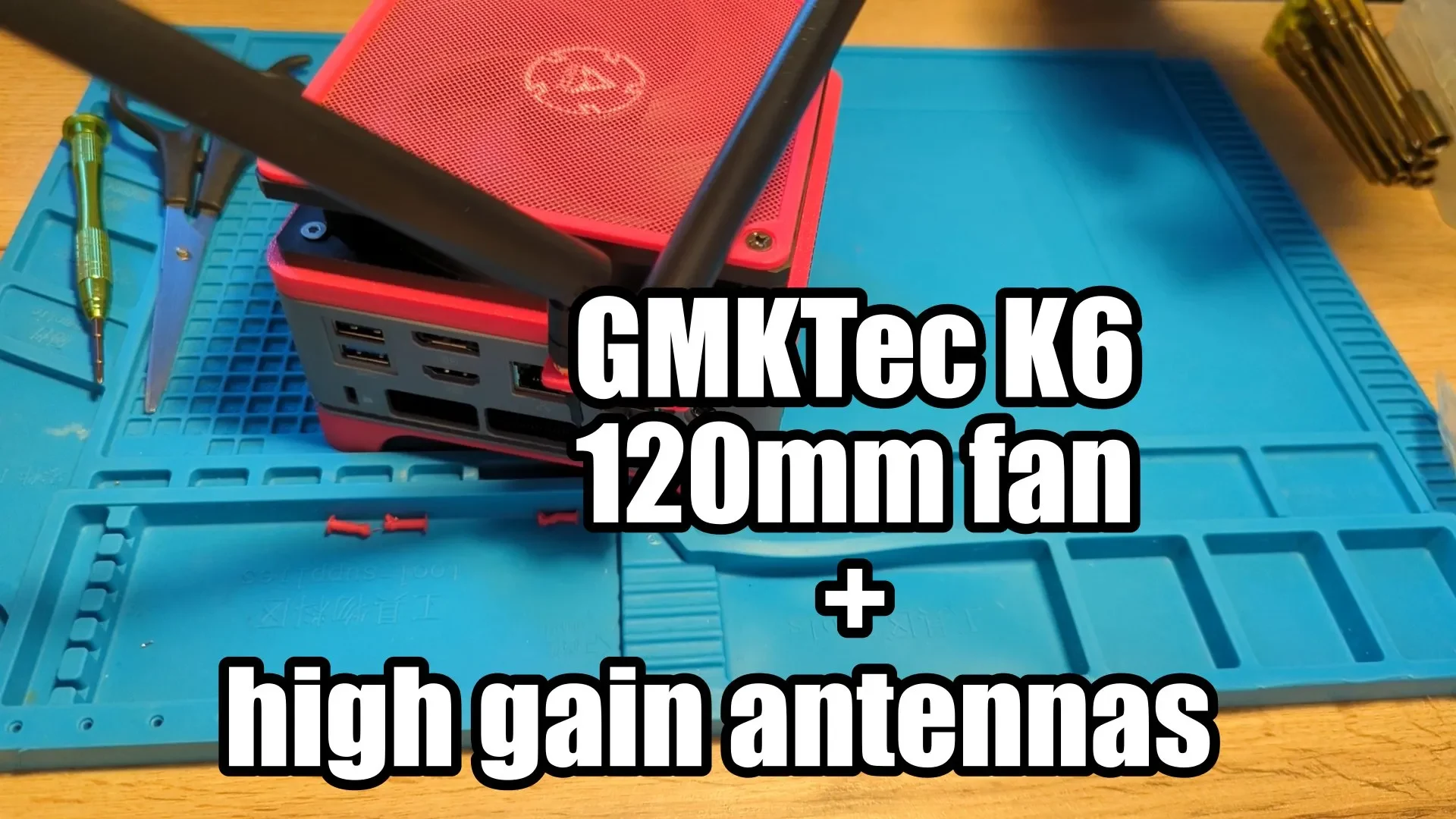

Адаптер вентилятора GMKTec K6 120 мм + внешние антенны (R...

Привет,

Эта деталь позволяет установить на GMKTec K6 120-мм вентилятор и две антенны SMA или RP-SMA для лучшего подключения к Wi-Fi и Bluetooth (антенны, поставляемые в комплекте с устройством, очень низкого качества, особенно для Bluetooth).

Вам понадобится:

1 х 120-мм вентилятор с ШИМ
Винты M3 4 х 10 мм.
4 стандартных винта для вентилятора диаметром 120 мм.
1 повышающий модуль 12 В
2 антенны RP-SMA (или SMA) — IPEX4/MHF4
паяльное оборудование

Если вы поменяете местами синий и желтый провода, как я это сделал в первой попытке, вентилятор будет постоянно работать на 100% и будет очень шумно, но если вы сделаете подключение правильно, материнская плата сможет регулировать скорость вращения в зависимости от нагрева/использования ПК.

Если вы используете тот же вентилятор, что �� я, Arctic P12 PWM PST, в Интернете есть очень хорошо сделанная документация, которая поможет вам определить и спаять нужные провода: https://support.arctic.de/fr/p12-pwm. Нажмите «Монтаж вентилятора», а затем «Монтаж в проекте DIY».

Чтобы завершить этот мод, я также распечатал этот фильтр вентилятора: https://makerworld.com/fr/models/967259-80-92-120-140mm-fan-dust-filter, а также эти ножки: https://www.printables.com/model/1309654-gmktec-nucbox-m5-plus-k6-height-extension-stand.

Для печати на PLA.

Видео сборки здесь: https://www.youtube.com/watch?v=W_T8NY9zqy0
