Крепление Meteor75 Pro ELRS 2,4 ГГц

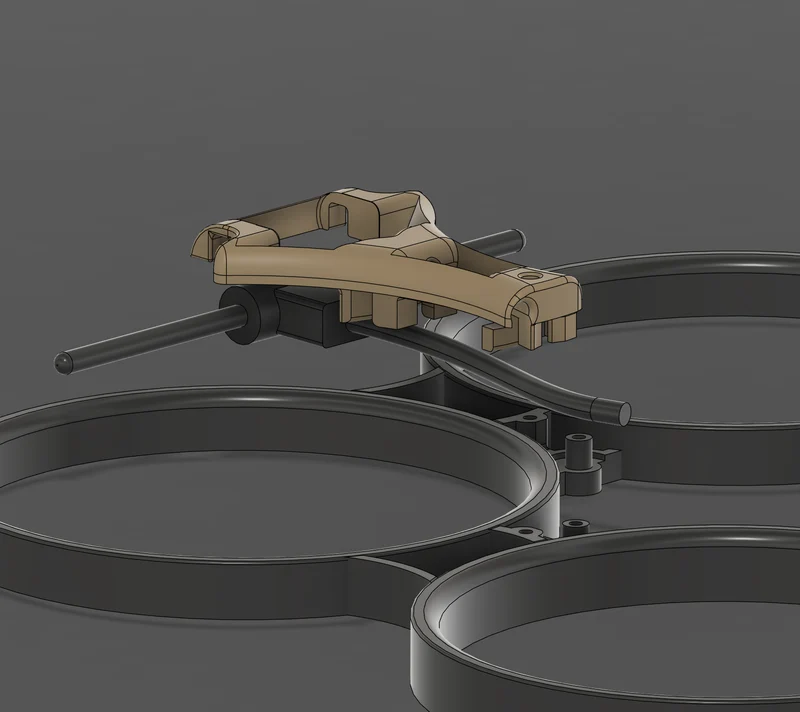

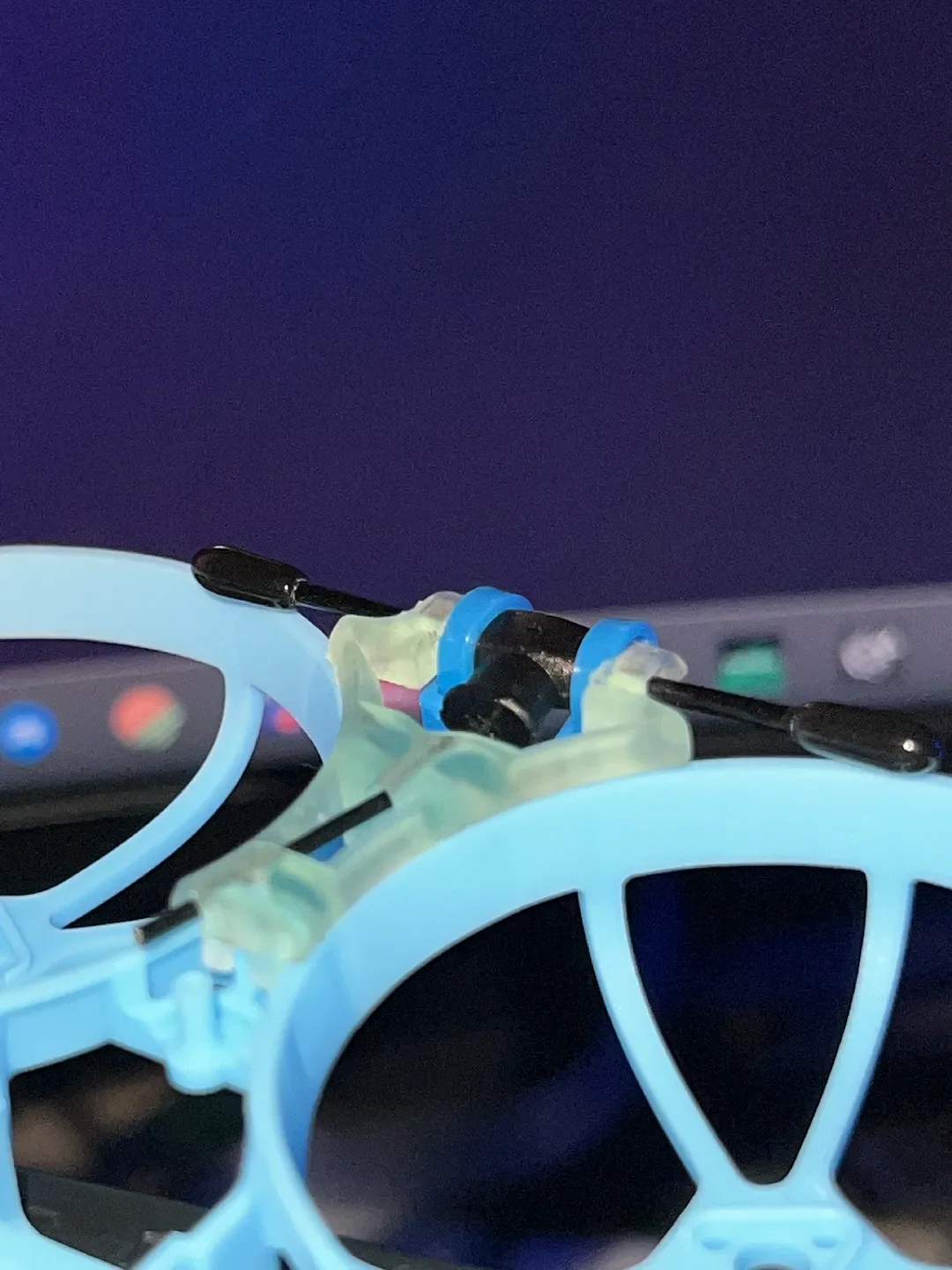

Я разработал это легкое крепление для Т-образной антенны с частотой 2,4 ГГц после того, как был немного разочарован работой встроенного приемника моего моноблока. Предназначен для модернизации вашей рамы Meteor75 Pro до внешнего приемника RP1 за пару граммов. Это крепление перемещает и фиксирует антенну в задней части рамы, чтобы максимизировать прием, удерживая активные элементы в безопасном положении над воздуховодами, чтобы предотвратить удары или зацепления. Никаких проблем с зазором у стандартных батарей 1S, использующих эту конструкцию. Для крепления антенны к креплению можно использовать стяжки, но я обнаружил, что в этом нет особой необходимости.
Предназначен для использования рамы Meteor75 Pro для фиксации крепления на месте. У меня нет под рукой других рамок, чтобы проверить их соответствие, но я предполагаю, что это не будет работать ни с какими другими рамами. Несмотря н�� то, что крепление спроектировано с возможностью фрикционной посадки, за основными точками крепления размером 25,5X25,5 мм можно использовать один винт M1,4, чтобы зафиксировать крепление на раме.

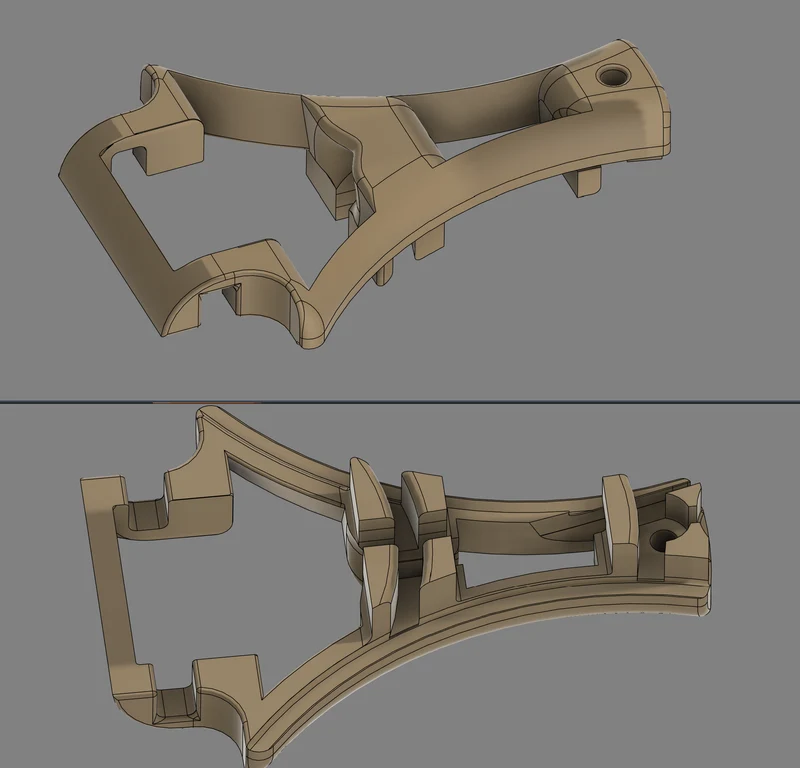

Эта модель имеет жесткие допуски 0,15 мм, что обеспечивает удовлетворительную и надежную фиксацию на литой раме. Настоятельно рекомендуется печатать MSLA/SLA из прочного, нехрупкого материала. Я использовал ПВХ-подобную смолу HeyGears PAF10 и добился хороших результатов. Ориентация довольно щадящая, но я бы рекомендовал не печатать ее изогнутой стороной к рабочей пластине, поскольку опоры будут обхватывать конструкцию и ее будет трудно снять. Я добился хороших результатов, повернув модель на 45 градусов так, чтобы сцепленные выступы были обращены к рабочей пластине.
Если вы распечатаете это на FDM-принтере, я настоятельно рекомендую не использовать хрупкую нить, чтобы избежать отлома более тонких язычков при первом прикреплении крепления. Лучше всего подойдут ��ПУ и сопла меньшего размера.

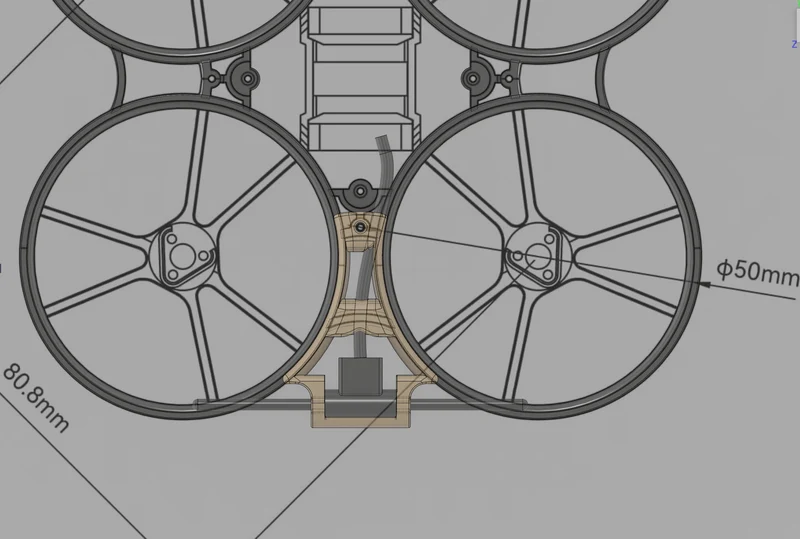

Файл STEP с креплением, макетом антенны и макетом рамы включен в комплект поставки для облегчения настройки в соответствии с вашими потребностями.
(Навес, использованный на изображениях, был разработан Ноем Гундерсоном)
