Мини Лошадь Яги

Судя по размерам из этого видео: Отлично работает и компактен, учитывая его характеристики. Я построил свой, используя точные размеры из видео, и он работал без настройки, при КСВ 2:1 на диапазоне 6 м. Эта конструкция должна масштабироваться для других диапазонов, существуют таблицы с измерениями, однако настройка может раздражать.

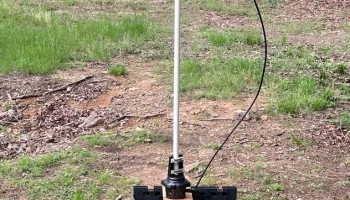

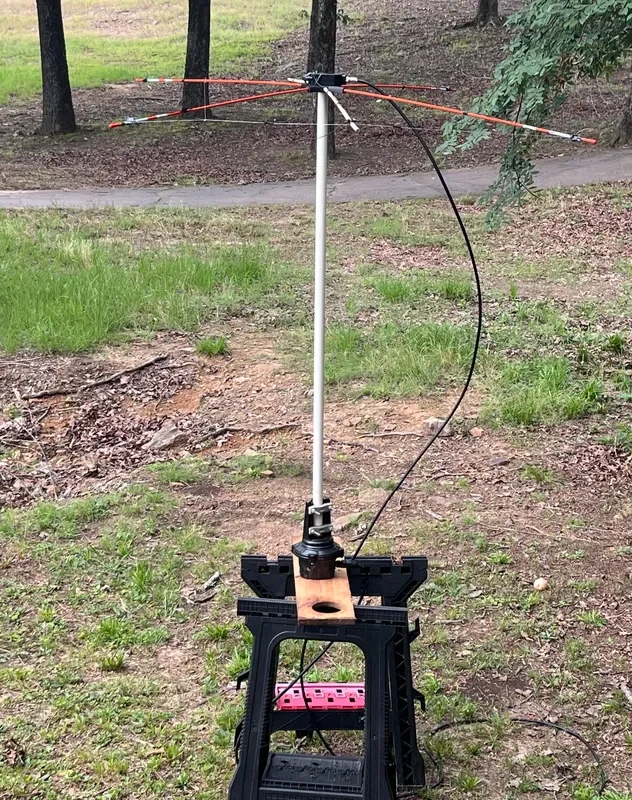

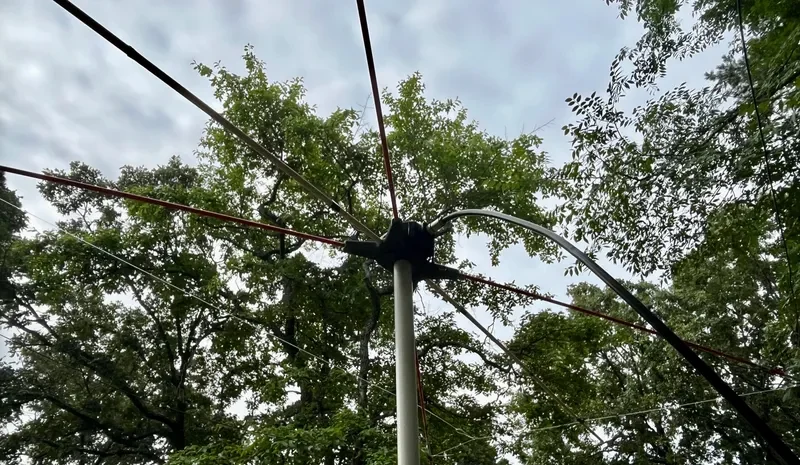

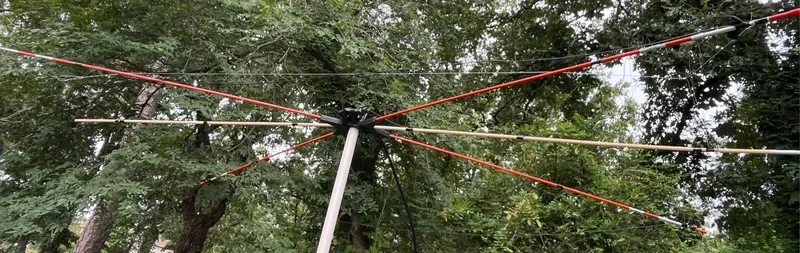

Я использовал оранжевые 4-футовые маркеры подъездной дорожки из большого магазина для 4 диагоналей и деревянные дюбели 5/8 для опоры водителя и спроектировал этот центр для 1-дюймового ПВХ. Однако изменить форму конструкции довольно легко: шесты из бамбука или дешевые деревянные дюбели также подойдут, кронштейны просто скользят, так как сама антенна удерживает их. Диаметр центрального отверстия также легко масштабируется для любой мачты, которая у вас есть. Я использовал goozezoo 2 кВт 1:1 балун и провод 18 га, который у меня валялся.

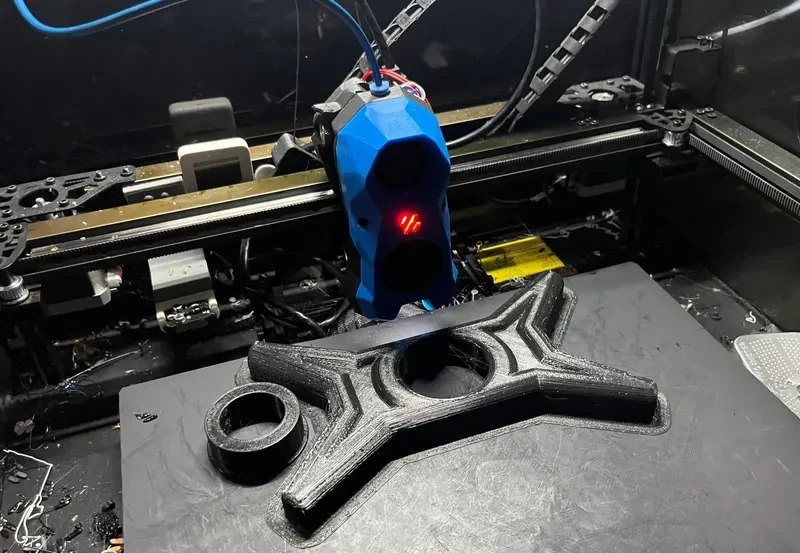

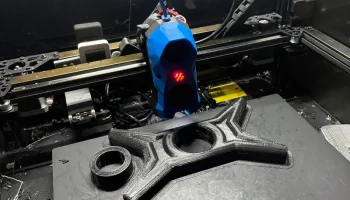

Я напечатал ABS примерно за 2,5 часа. Пожалуйста, не используйте PLA снаружи.

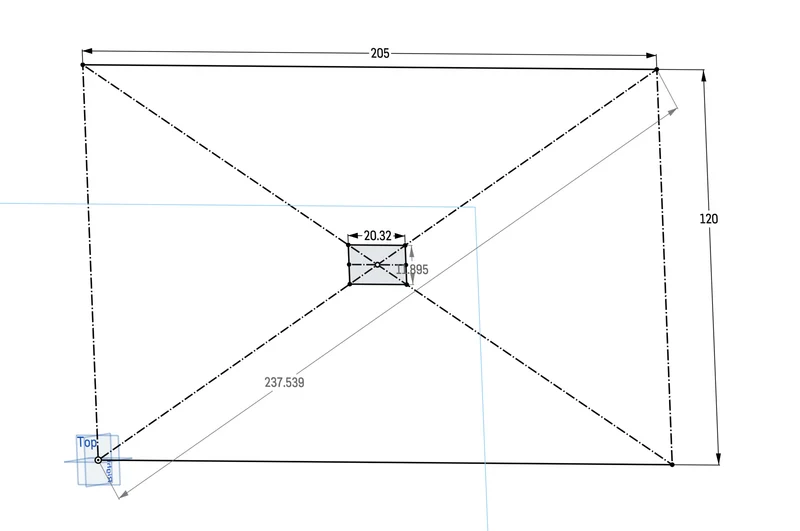

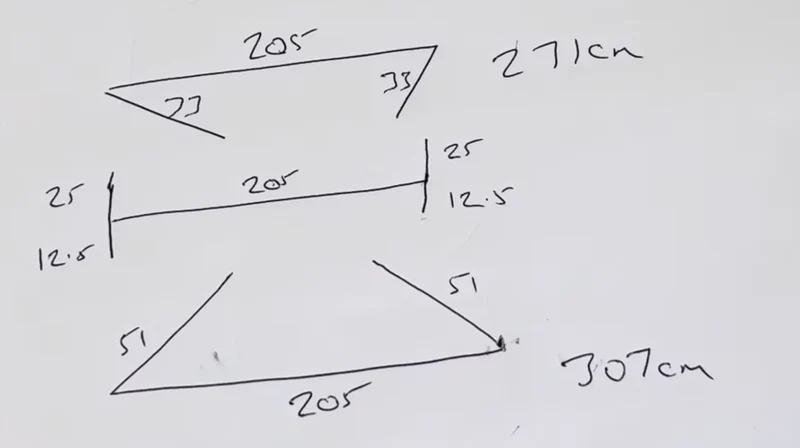

Внешние размеры 2,05 х 1,2 м, общая длина провода 8,64 м с добавлением 1 см для паяных соединений. Я использовал леску, чтобы натянуть стороны длиной 1,2 метра, и изоленту, такую же, как в видео на YouTube.

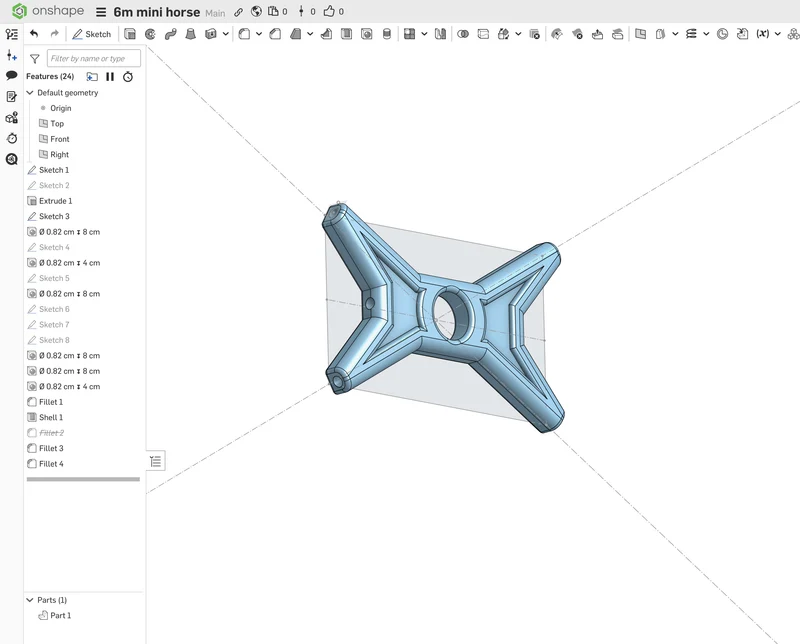

https://cad.onshape.com/documents/cdc498a0708852adefb15157/w/bb5b4bbebfd8a6eb5520e67a/e/8129967b30d2375e2e3da7eb?renderMode=0&uiState=6a2ffe087e79d079baaa6a15
