Чехлы для Meshtastic Node на базе Heltec v3 с аккумулятор...

3 чехла для узла Meshtastic или Meshcore на базе Heltec v3 с аккумулятором емкостью до 3000 мАч.

Создан для Heltec V3 LoRa 32.

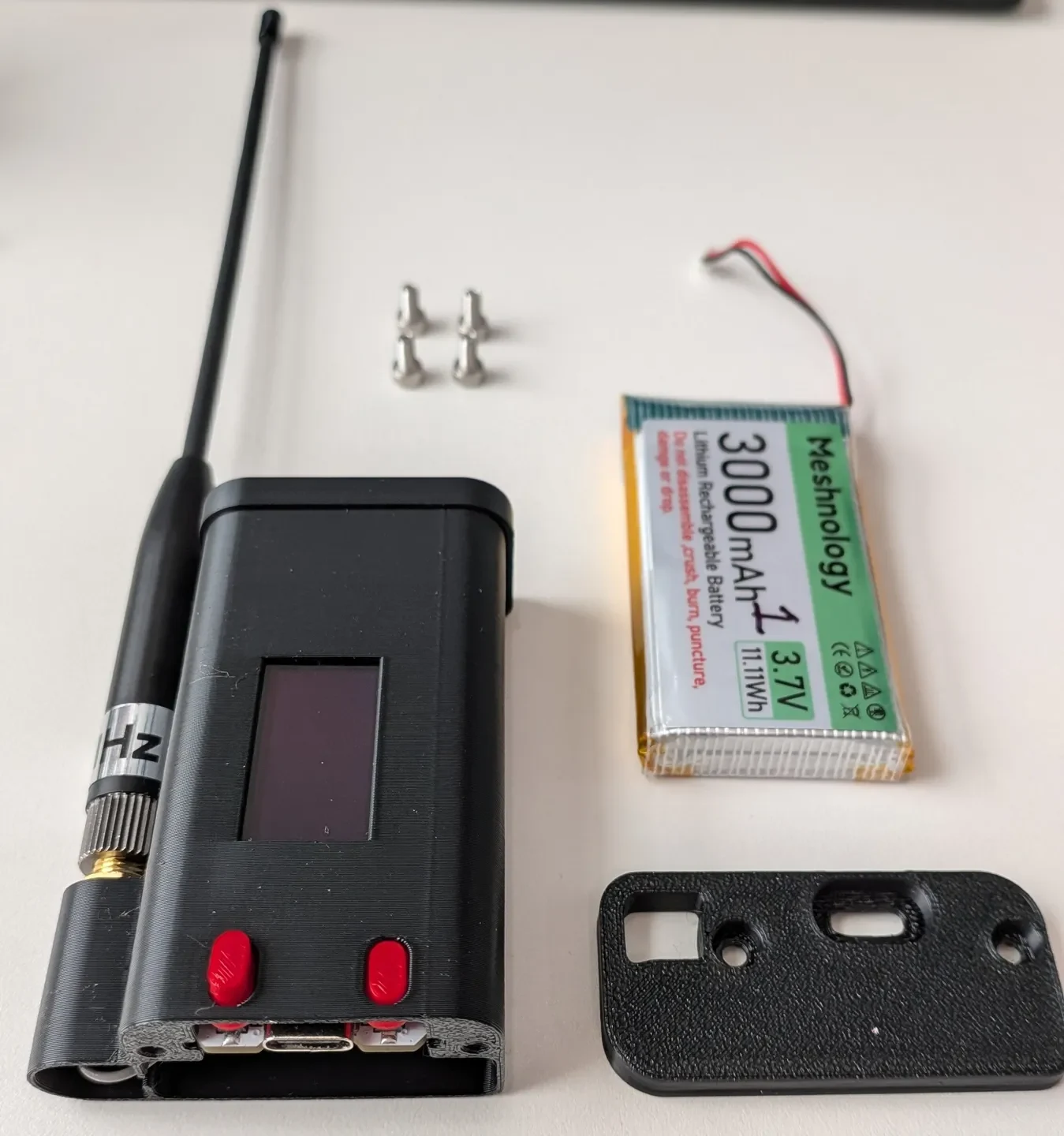

Требуется дополнительное оборудование:
4 x M3x6 мм (минимум 6 мм).
Хелтек В3 ЛоРа 32

Этот набор корпусов должно быть легко распечатать на обычных принтерах. Я начал с Ender5, а это означает, что все мои будущие проекты должны хорошо воспроизводиться на любом 3D-принтере FDM.

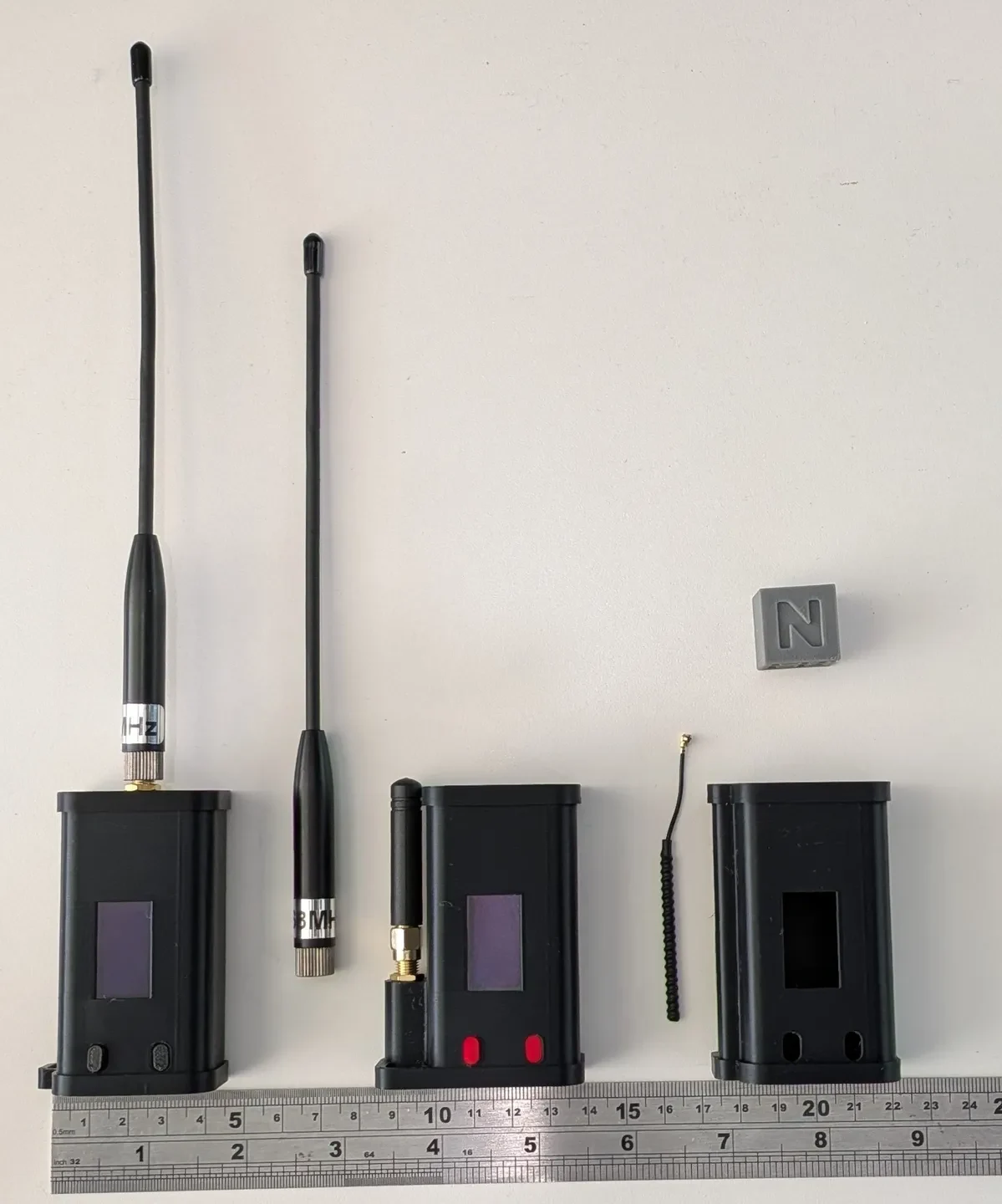

Я не смог найти дизайн корпуса, который мог бы вместить большую батарею емкостью 3000 мАч, поэтому я решил создать свой собственный карманный дизайн и в итоге нарисовал три дизайна для размещения различных антенн.

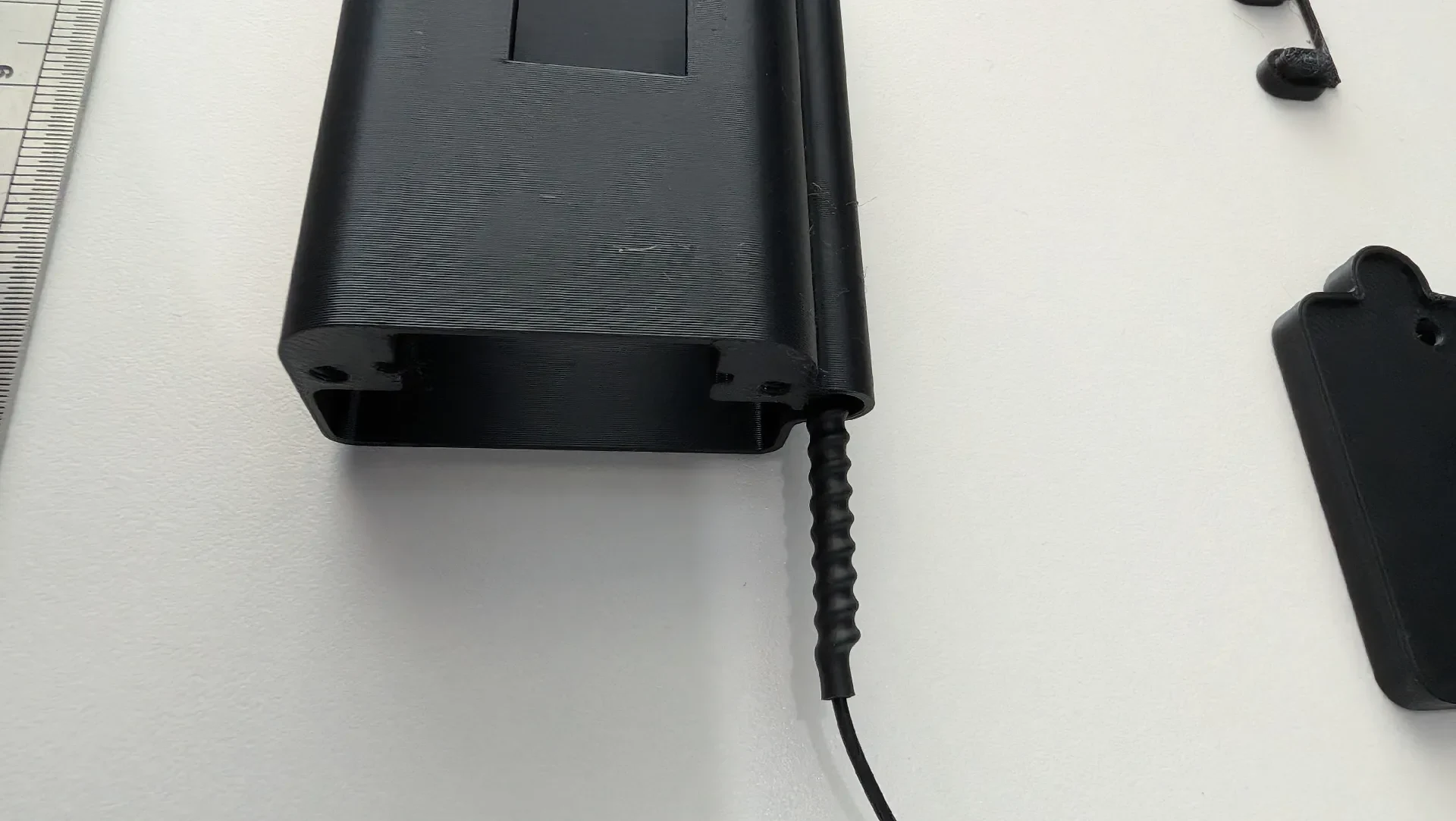

MT-INT-Ant = Meshtastic с внутренней антенной — имеет внутреннее пространство для небольшой термоусадочной катушки.
MT-STD-Ant = Meshtastic со стандартной антенной — устанавливается сбоку, для коротких муравьев, может работать с более крупными.
MT-TOP-Ant = Meshtastic с верхней антенной — монтируется сверху, должен работать с любой антенной или кабелем.

Это работа в стадии разработки.

Особенности:
У всех есть петля на основании, позволяющая прикреплять такие вещи, как карабины или темляки.
Поднятая кнопка prg.
Отверстие для порта питания/зарядки.

Примечания:
Если вы можете напечатать кнопки светлым цветом, это позволит просвечивать светодиодный индикатор на Heltec.

Потребности:
Можно было бы добавить выключатель питания. На данный момент это прямая плата к батарее, которая всегда включена.

Сборка/сборка:

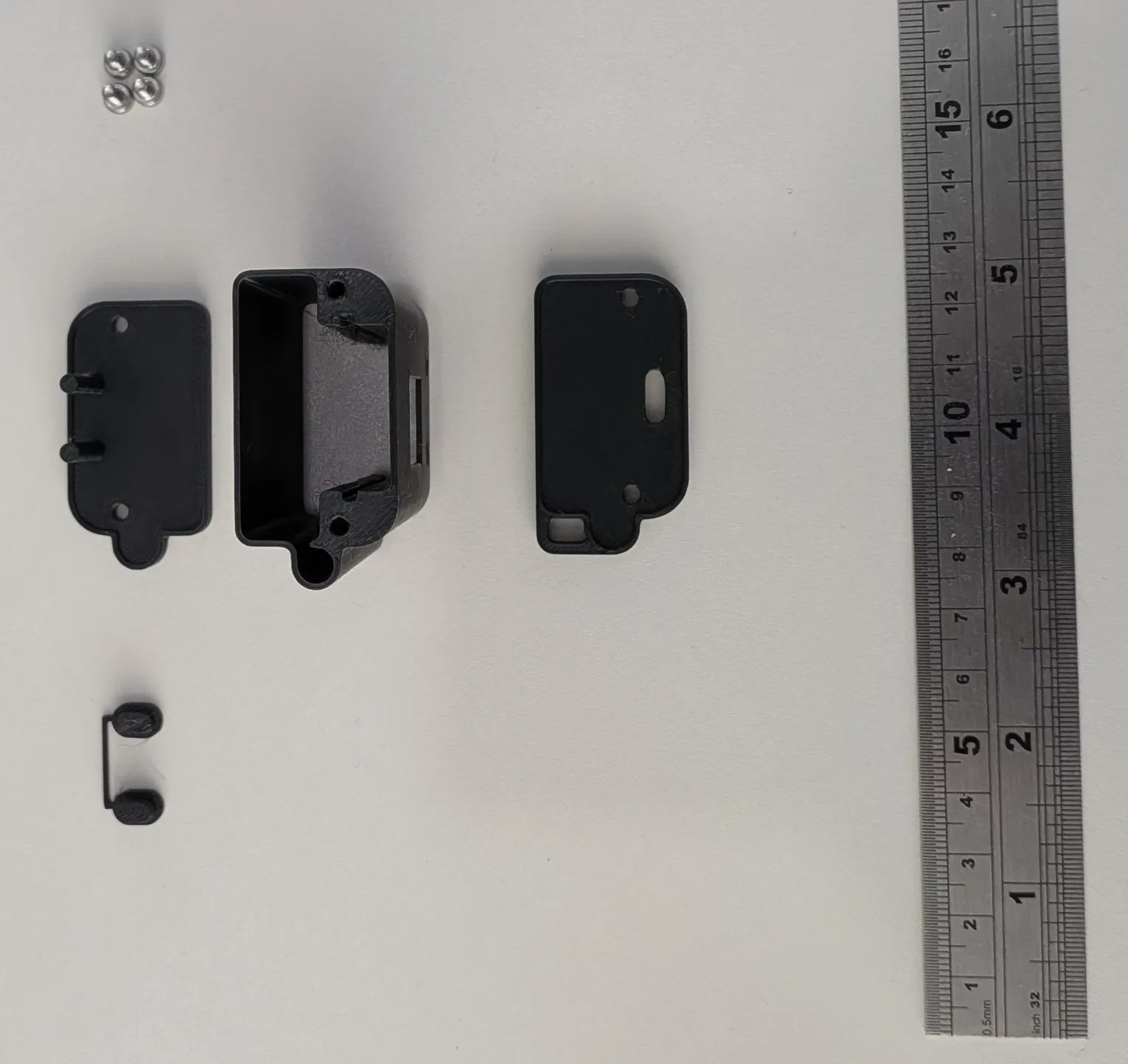

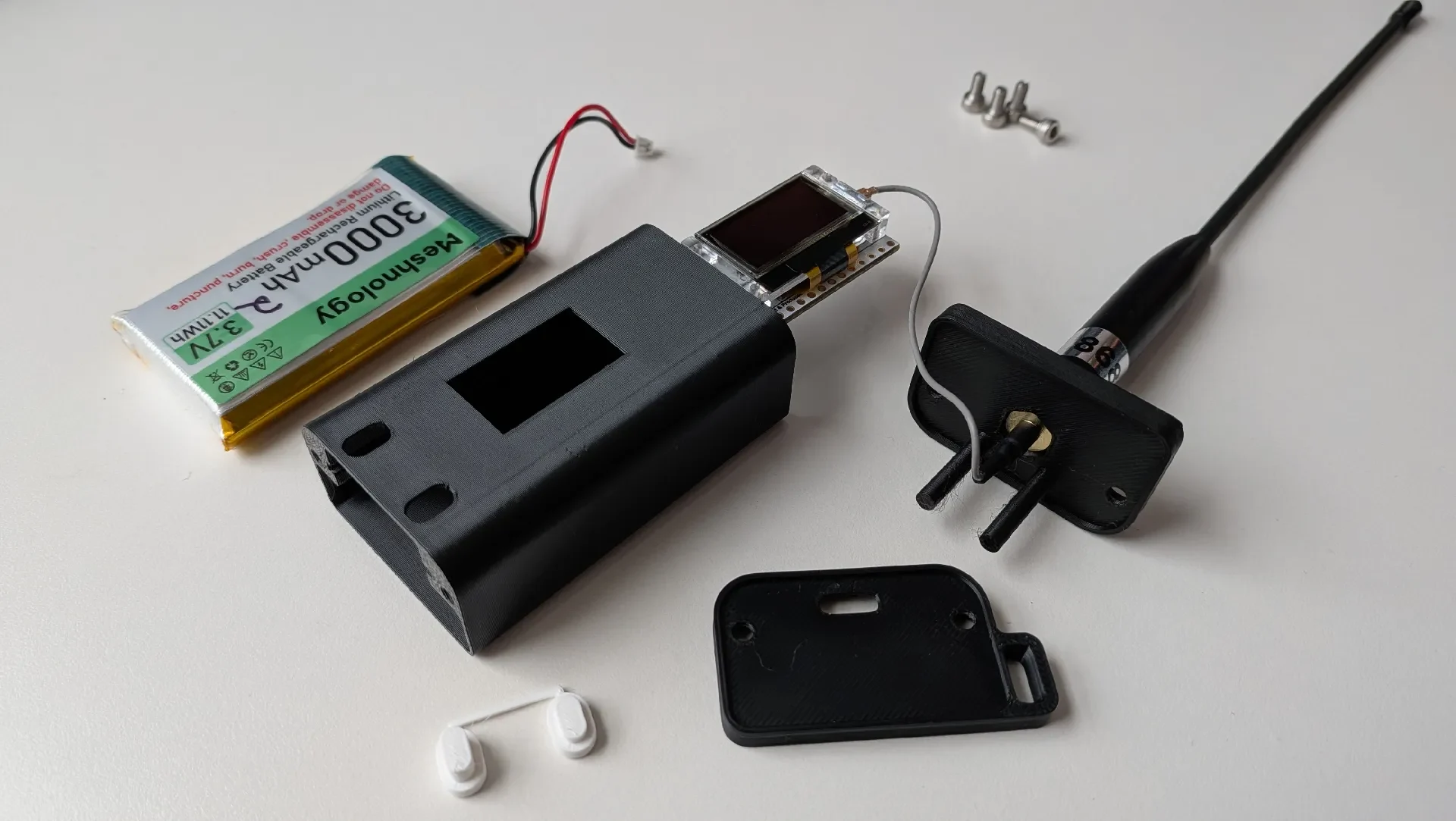

Поместите кнопки в отверстия соединительной планкой вверх (конец без отверстий для кнопок), вставьте плату сверху, нажмите вниз, одновременно нажимая на нижний конец кнопок, чтобы планка опустилась, позволяя пройти через USB-порт.

Печать:
Обычная пла подойдет, но используйте свою любимую нить.
Требуются опоры, .
Подойдет ваша обычная настройка заполнения (я использовал 20%).

Изображения:
Распечатал на снапмейкере u1, настройки нормальные, sunlu pla 2.0.
