Приподнятая вертикаль с 3 приподнятыми радиальными линиям...
Я сделал эту модель так, чтобы она располагалась на телескопической опоре из стекловолокна с резьбой ACME 3/4-5, типичным механизмом крепления для «малярных опор». Я использую этот 20-футовый шест для отжиманий из стекловолокна: https://www.amazon.com/dp/B0FP567P8S.

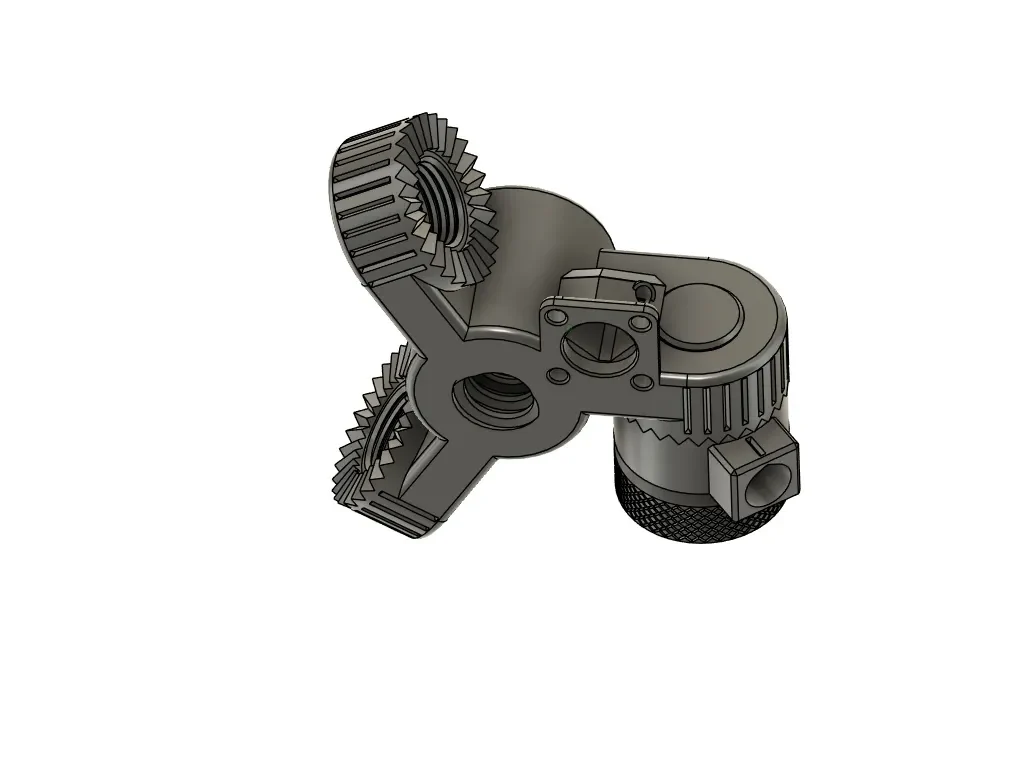

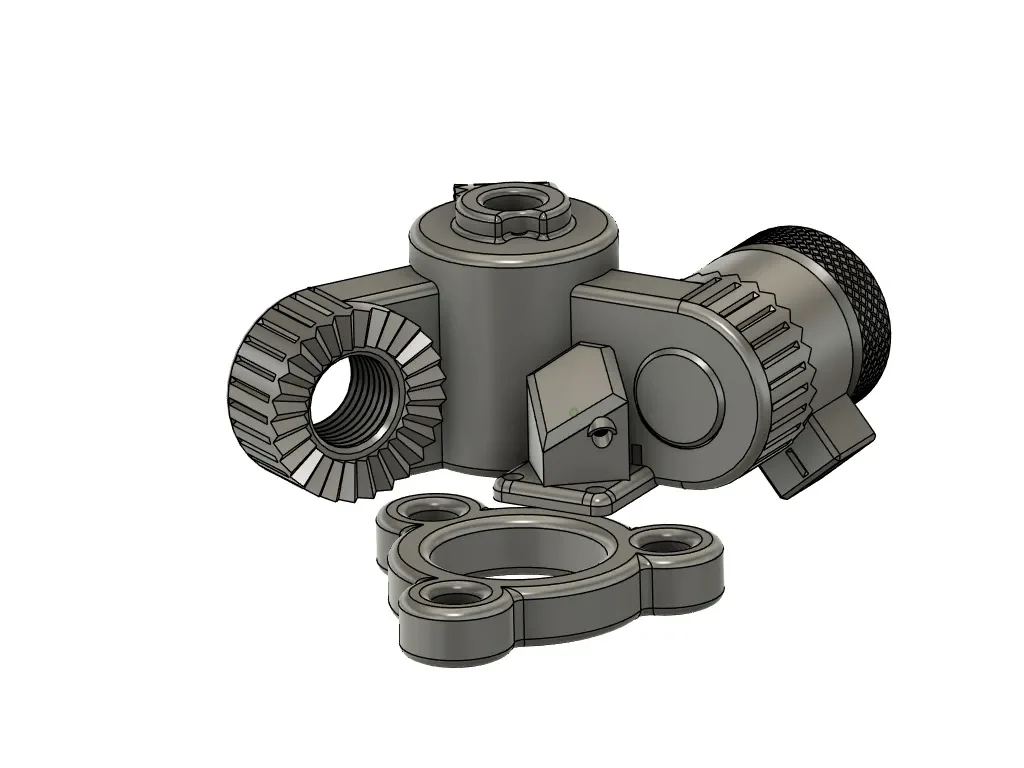

Модель имеет одно положение для крепления штыря вертикальной телескопической антенны и три положения для крепления трех штырей телескопической антенны в виде приподнятых радиалов. Точки крепления рассчитаны на нагревательные вставки с резьбой M10x1,5. Использование переходника с M10 на 3/8-24 позволит использовать хлысты с этой резьбой.
Предусмотрена возможность крепления адаптера для монтажа на панели SO-239 с 4 отверстиями. Отверстия для винтов SO-239 рассчитаны на нагревательные вставки с резьбой M3.

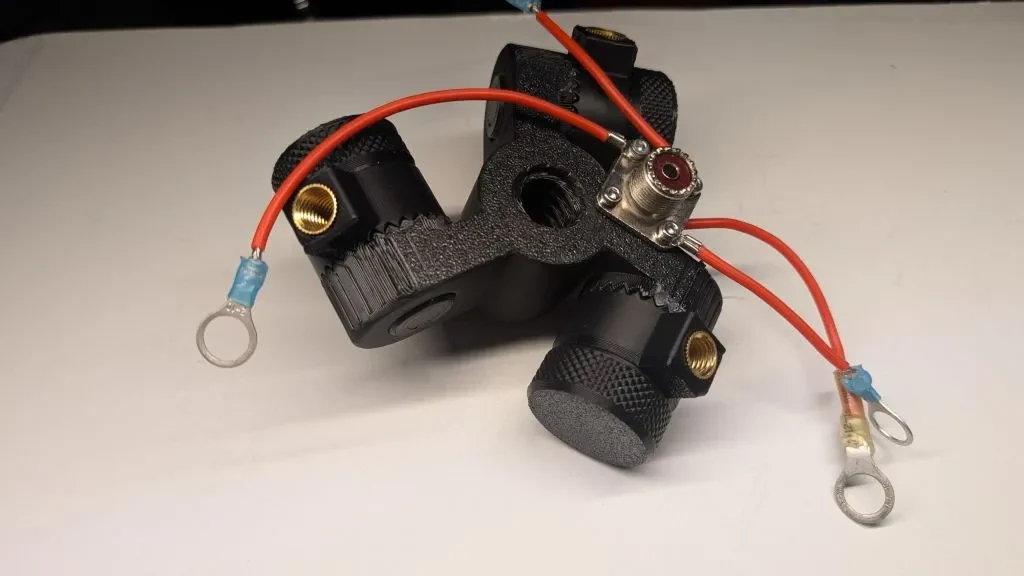

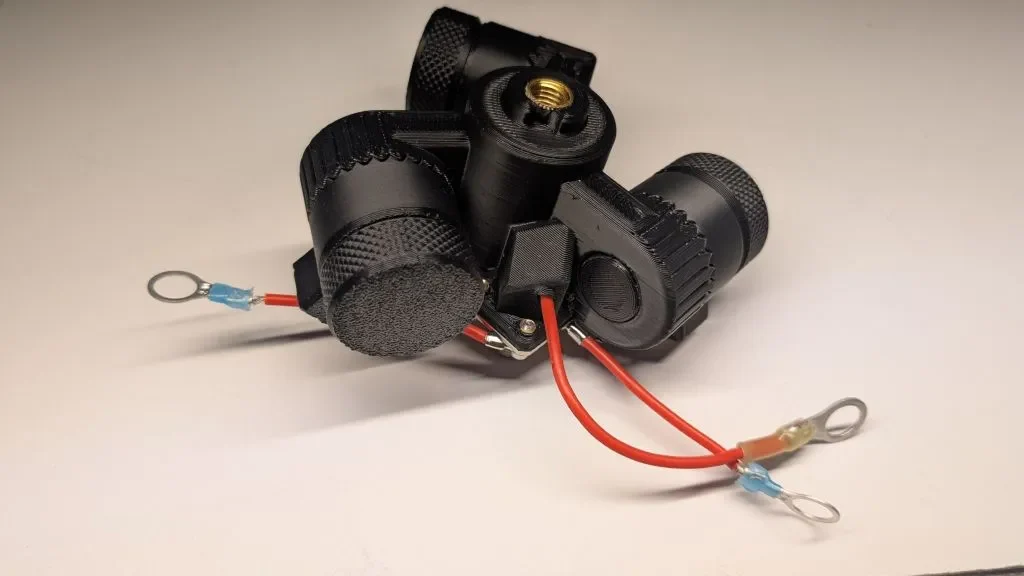

Проводные обжимные кольцевые клеммы 3/8 дюйма / M10 подключаются к SO-239 и устанавливаются между штырем и основанием антенны.
Модель позволяет ориентировать угол трех радиальных точек крепления по желанию. Радиальный угол может повлиять на показания КСВ. Радиальные крепления антенны удерживаются на месте винтами с надписью.

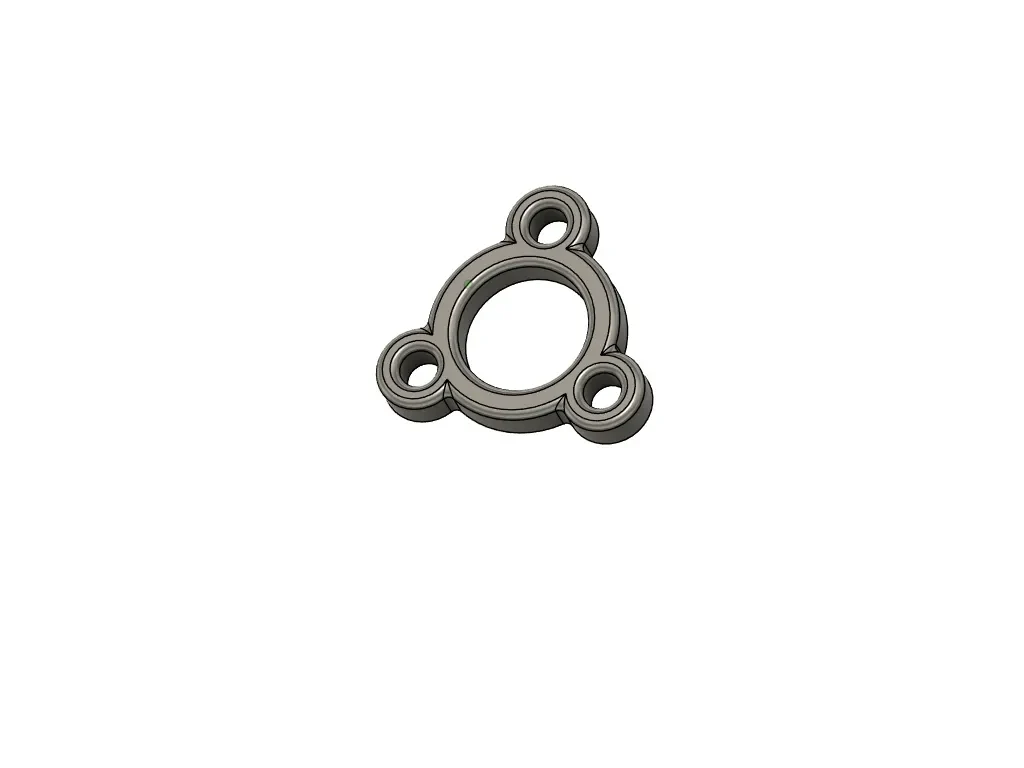

Я также включил модель, которая служит точкой крепления растяжки для опоры для отжиманий из стекловолокна, которую я использовал. Его размер позволяет проходить через два верхних стопорных кольца.
Включены исходные файлы Fusion 360 и файлы .STEP, а также файлы .STL.
Эта модель является развитием моей предыдущей антенной базы с верхним столбом. Я использовал его с двумя радиальными линиями и хотел вариант с тремя для лучшего рисунка:
