Монтажная пластина ANT-L1GNSS

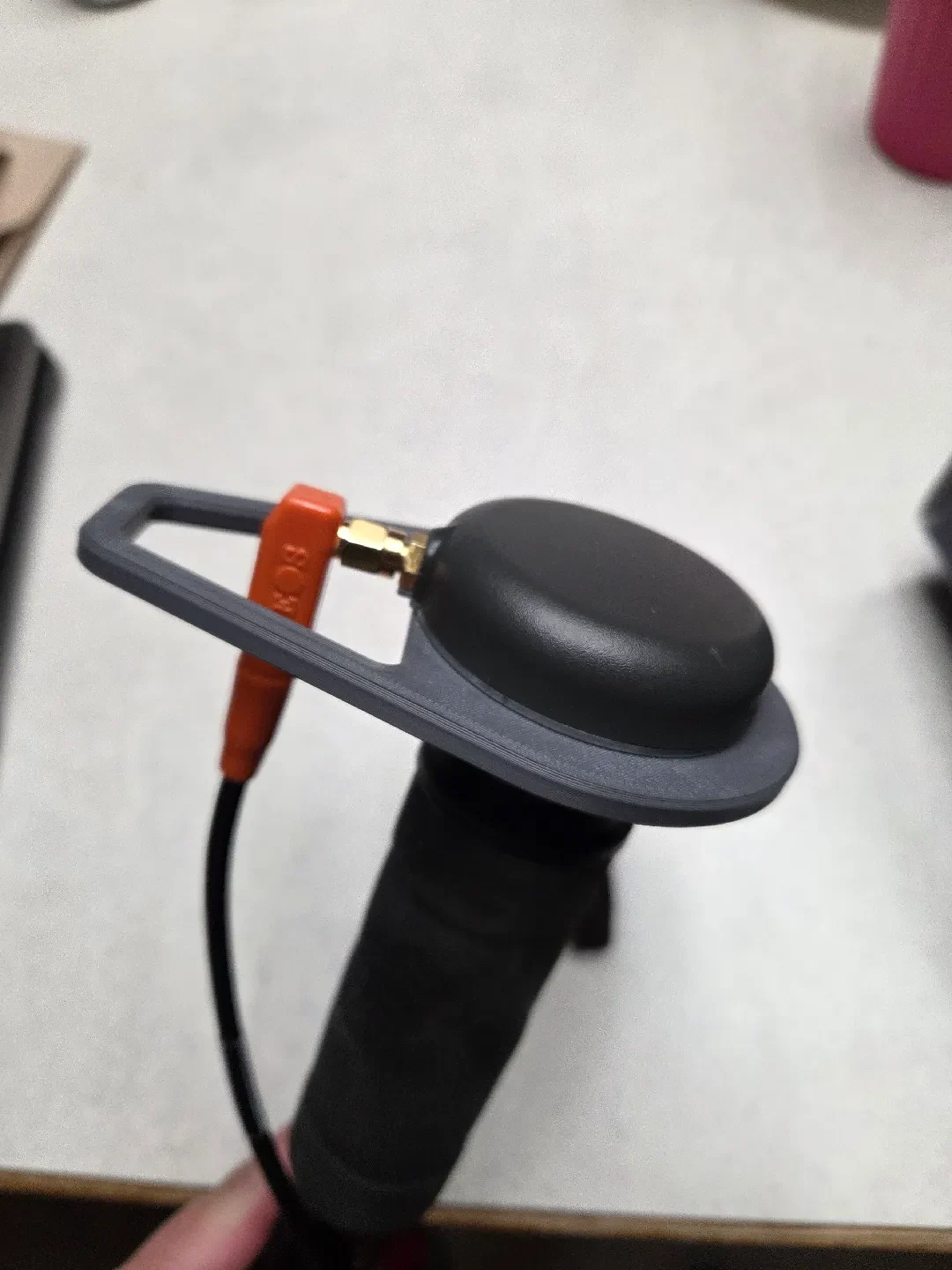

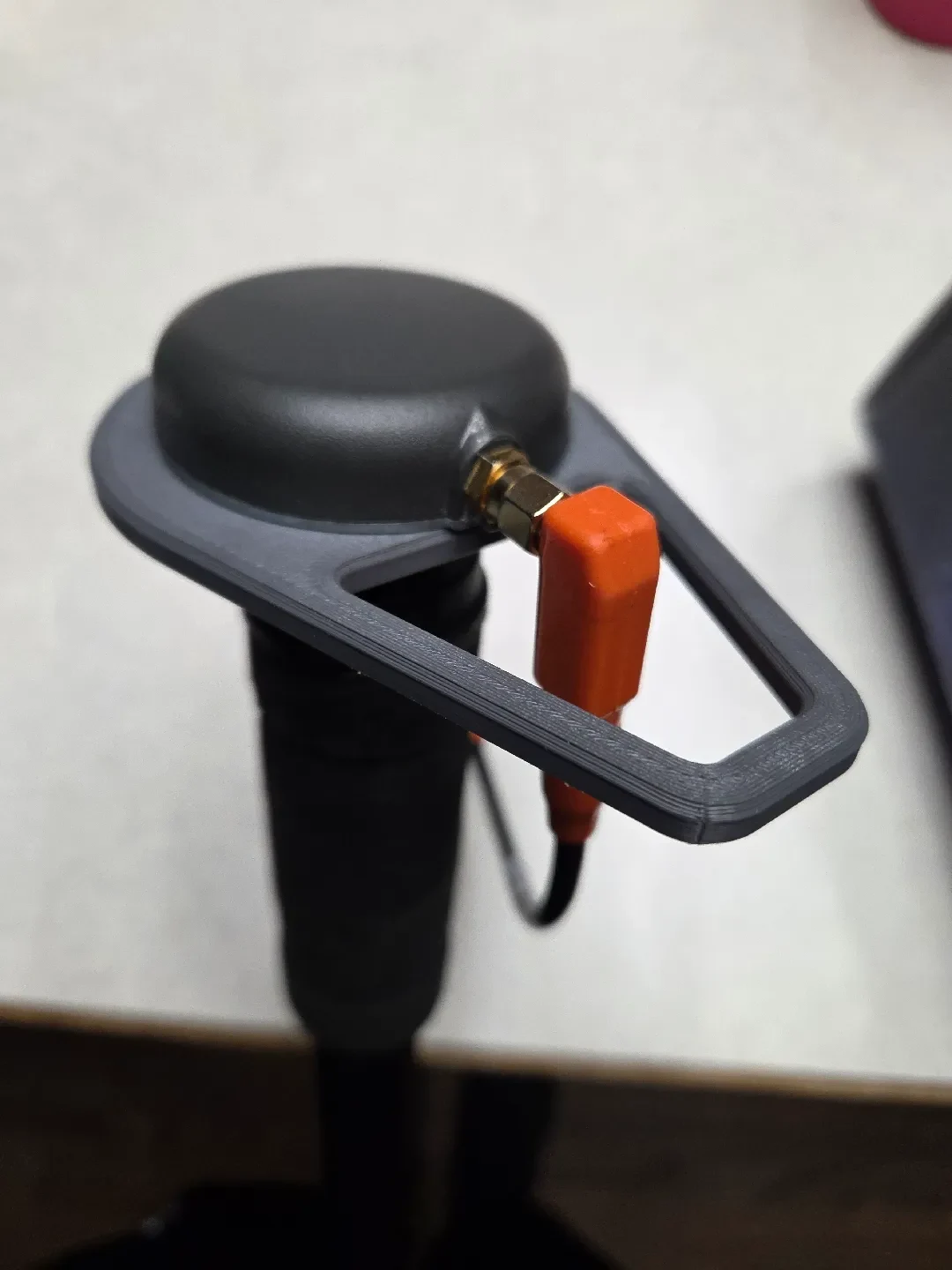

Это простая монтажная пластина для антенны системы позиционирования EOS ANT-L1GNSS. Оно похоже на крепление, продаваемое EOS (ANT-SAMP). Он спроектирован так, чтобы быть шире устройства, чтобы защитить его в случае опрокидывания.

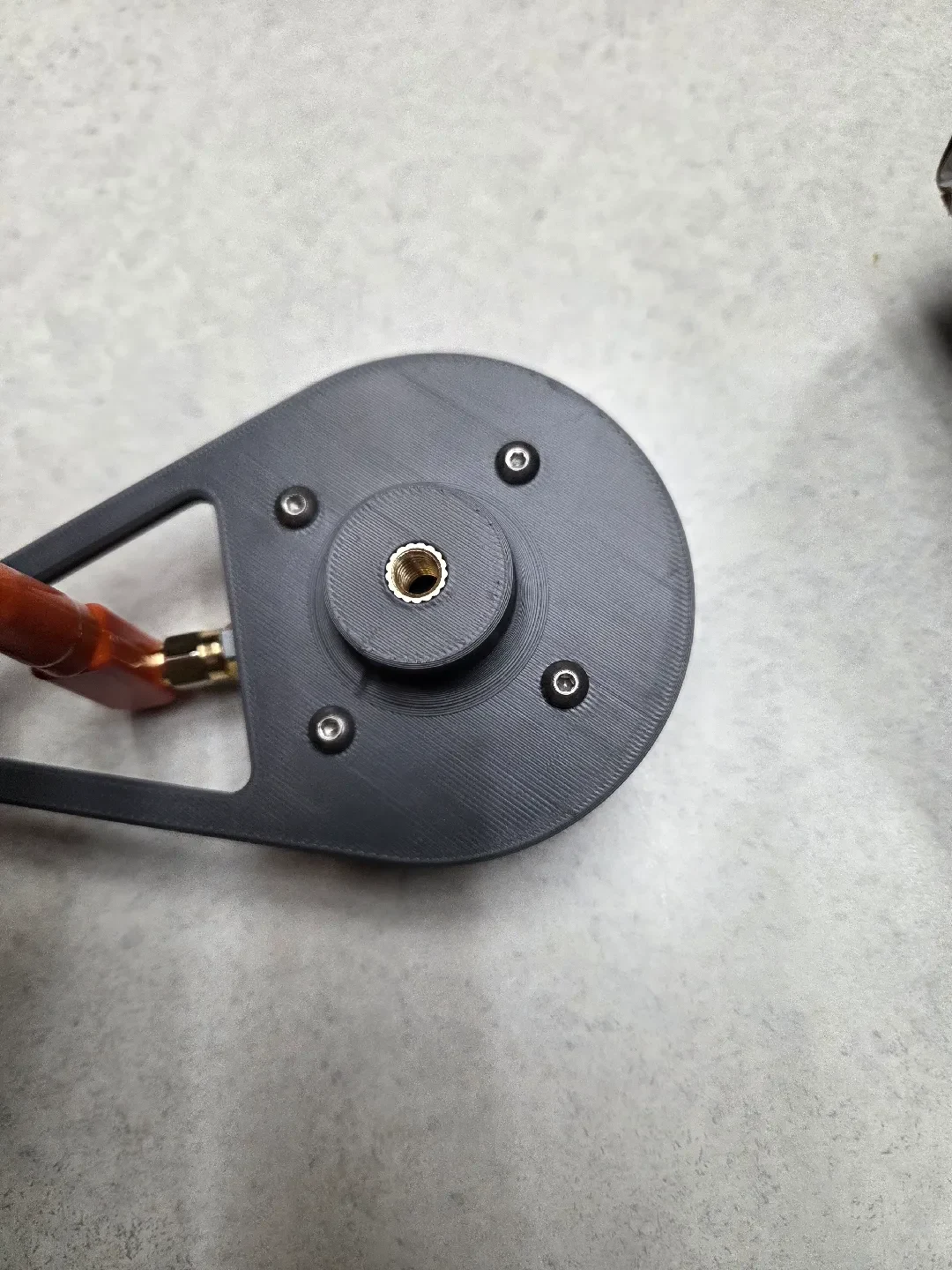

Как и модель EOS, он крепится четырьмя винтами 6-XX x 0,5 дюйма. Я использовал винты с пуговицами.

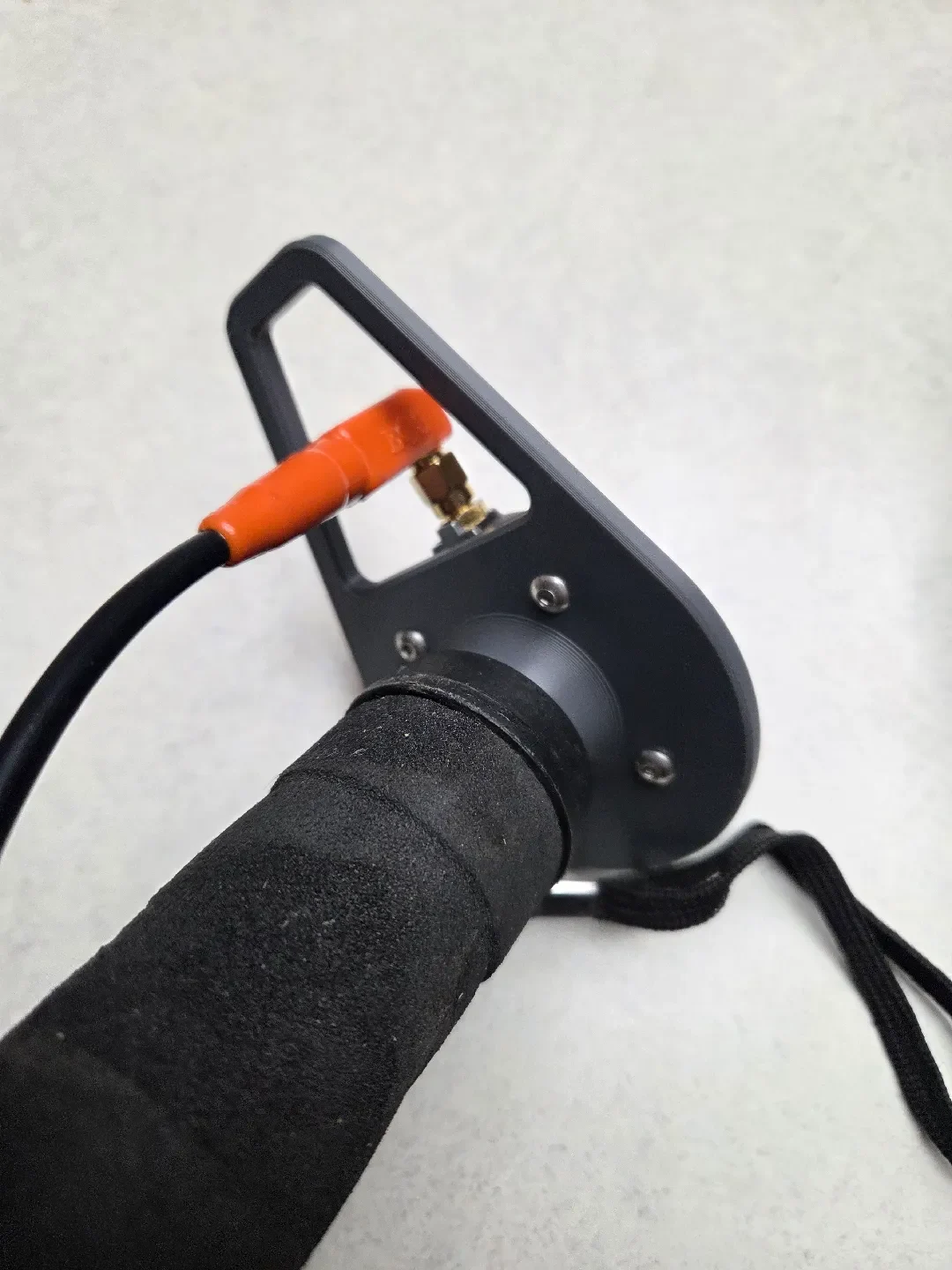

В отличие от модели EOS, я разработал ее для использования с термофиксирующей вставкой UNC ¼-20. Его можно использовать с дешевым телескопическим моноподом.

Я напечатал его с заполнением 40%, 4 стенками, 5 верхними и нижними слоями. Наверное, это было излишним, но это солидно. Я напечатал свой в ASA, так как он будет использоваться снаружи и, скорее всего, в какой-то момент своего существования окажется в горячем грузовике. Используйте свое лучшее решение в отношении настроек и материала.

Я включил файлы STL, STEP и FreeCAD FCStd. CAD — это беспорядок, не знаю, зачем я его включил. Лол.
