SPY - Дерьмовый Яги для печати

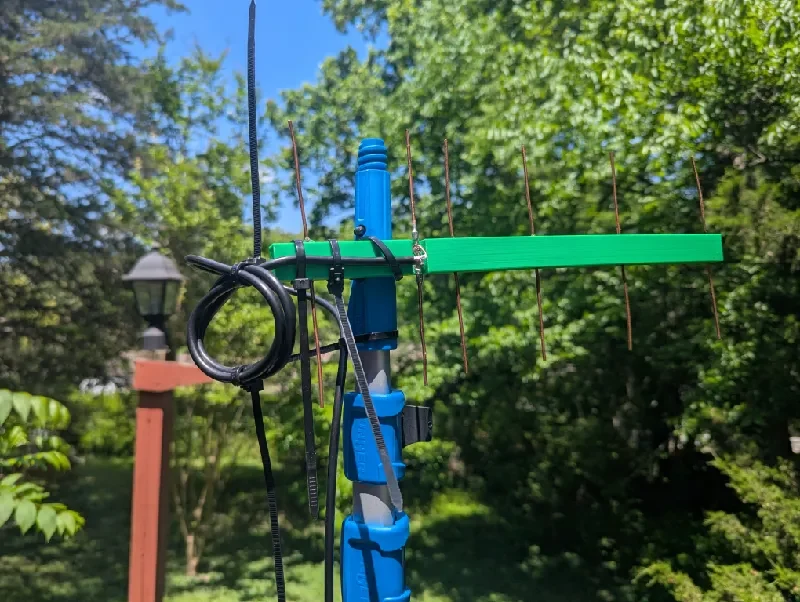

Узрите ШПИОНА — дерьмового печатного Яги! Это шестиэлементный Yagi для радиостанций 915 МГц, которые, среди прочего, используются в Северной Америке для приложений LoRa. Целью этой антенны было создание простой направленной антенны для усиления моего сигнала из этого электромагнитного шума, в котором я нахожусь, и она отлично справляется со своей задачей, хотя и не получит никаких наград DX.

Необходимое оборудование:
2 термовставки M2 x 4 мм
2 винта с шестигранной головкой M2 x 4 мм.
2 кольцевых клеммы 16-14 AWG #6
припой, паяльник и флюс
Суперклей/эпоксидная смола УФ-отверждения
перманентный маркер
метрическая линейка
коаксиал, экран и проводник зачищены для подключения
1 метр неизоли��ованного сплошного медного провода 12 AWG

Рекомендации по печати:
2 стены
20% гироид
минимум 1 мм сверху и снизу
поддерживает на

Рекомендации по использованию нити:
Crealty CR-PETG использован на фотографиях и в оригинальном прототипе. ASA/ABS, вероятно, лучше подходит для более постоянного применения. Не используйте PLA, он просто развалится с утренней росой.

Построить
1) Вырезаем все элементы по размерам, как в прикреплённом txt-файле. Хотя отражатель и директора должны быть единой частью, обрежьте излучатели примерно на 10 мм длиннее, чем требуется.
2) Отметьте отметки Mid, Mid-10 и Mid+10 на Рефлекторе и Директорах.
3) вставьте кронштейны радиатора по одному в каждую кольцевую клемму, затем припаяйте их (обжим здесь не достаточно хорош); при необходимости используйте флюс для облегчения припоя
4) Отрежьте каждый кронштейн радиатора до точного размера от конца кольцевой клеммы до конца медного провода.
5) вставьте латунные горячие вставки в отверстия кармана радиатора, стараясь не допустить попадания пластика в резьбовые канавки.
6) В порядке от задней части антенны к передней: Отражатель, Карман для излучателя, Директор 0, Директор 1, Директор 2, Директор 3. Вставьте отражатель и направляющие в соответствующие сквозные отверстия, совместите их так, чтобы метки ± 10 мм на проводе находились на краю штанги, что указывает на центрирование. Закрепите клеем УФ-отверждения.
7) Соедините проводник и экран коаксиального кабеля каждого из плеч излучателя, обернув вокруг шестигранного болта и затянув его. Используйте шайбу для лучшего соединения.
8) Установите антенну на опору так, чтобы кронштейн излучателя, подключенный к центральному проводнику коаксиального кабеля, был направлен вверх.
9) Подключите коаксиальный кабель к радио через любой разъем, который вам нужен.

Советы
— держите все провода как можно более прямыми
— будьте максимально точны в центрировании элементов и измерениях.
-радиаторы могут смещаться, регулярно проверяйте затяжку болтов
-устанавливать как можно выше от земли
-использовать коаксиал с малыми потерями в районе 900 МГц

Отказ от ответственности: эта антенна работала нормально в течение как минимум двух недель на момент написания этой статьи, но нет никакой гарантии, что она будет работать для вас. Я также не несу ответственности за то, что вы взорвали радио, поскольку мое радио, использующее эту антенну, в настоящее время не взорвано. Если вы не знаете, что делаете, черт возьми, попробуйте еще раз.
