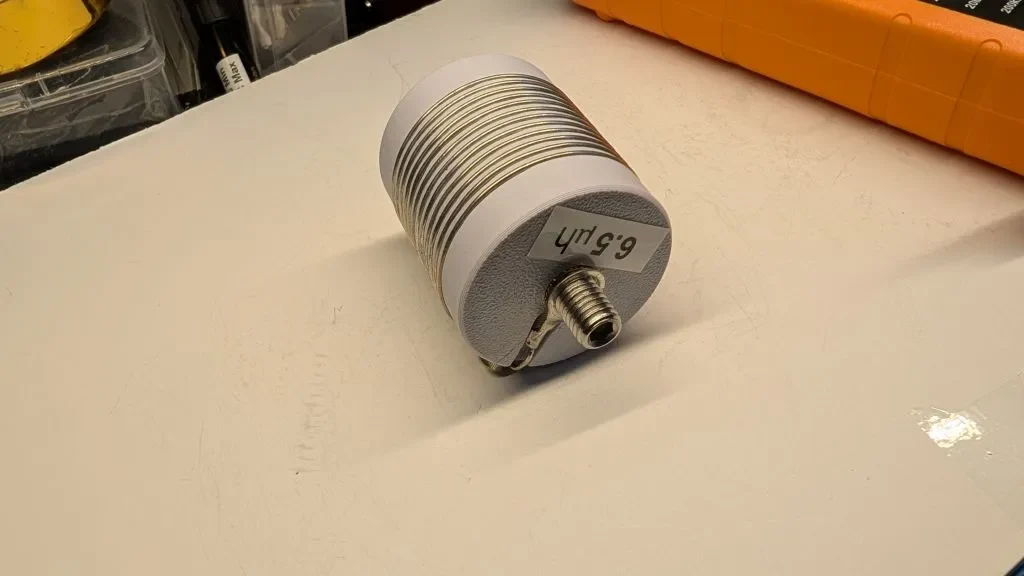

Нагрузочная катушка 6,5 микрогенри..........................
Эта модель была разработана для использования с телескопической штыревой антенной длиной 220 дюймов.

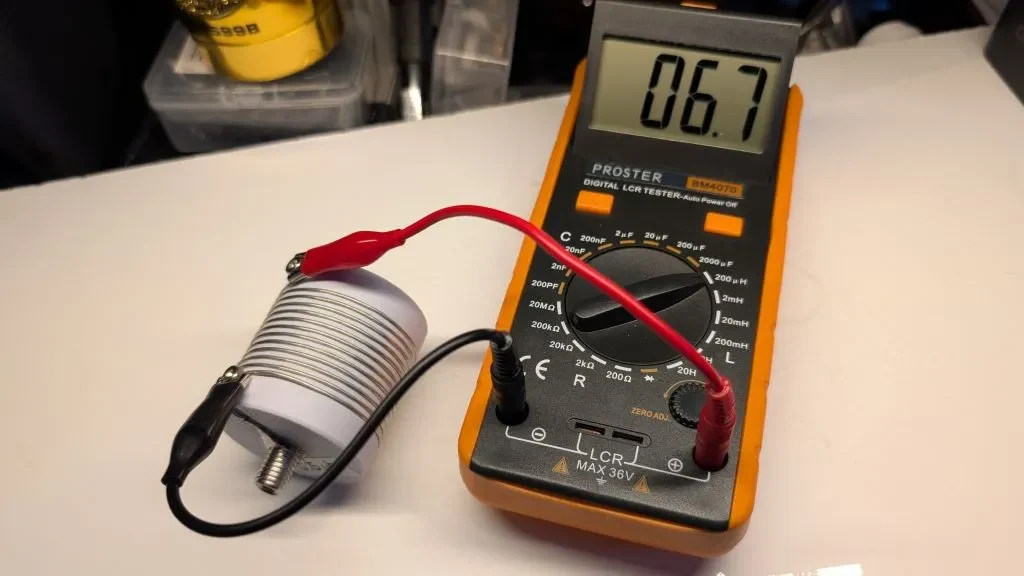

Кнут можно отрегулировать для работы на расстоянии 20 м, укоротив одну или несколько секций. Калькулятор вертикальной антенны с укороченной катушкой показал, что конфигурацию можно перенести на диапазон 40 м, добавив нагрузочную катушку на 6,5 микрогенри в основании. Эта модель была разработана на основе этой спецификации. Показания дешевого измерителя LCR соответствовали замыслу проекта.

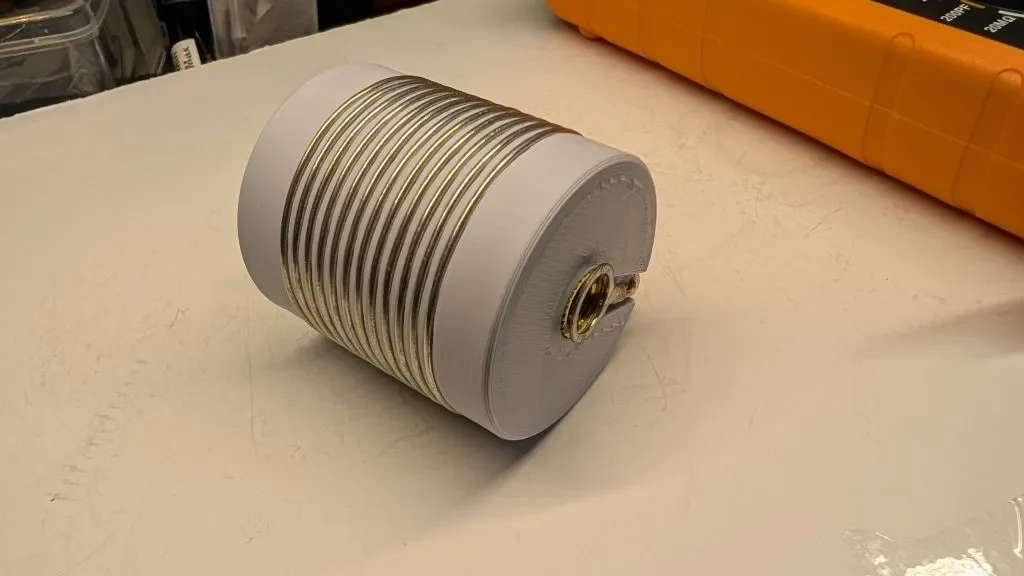

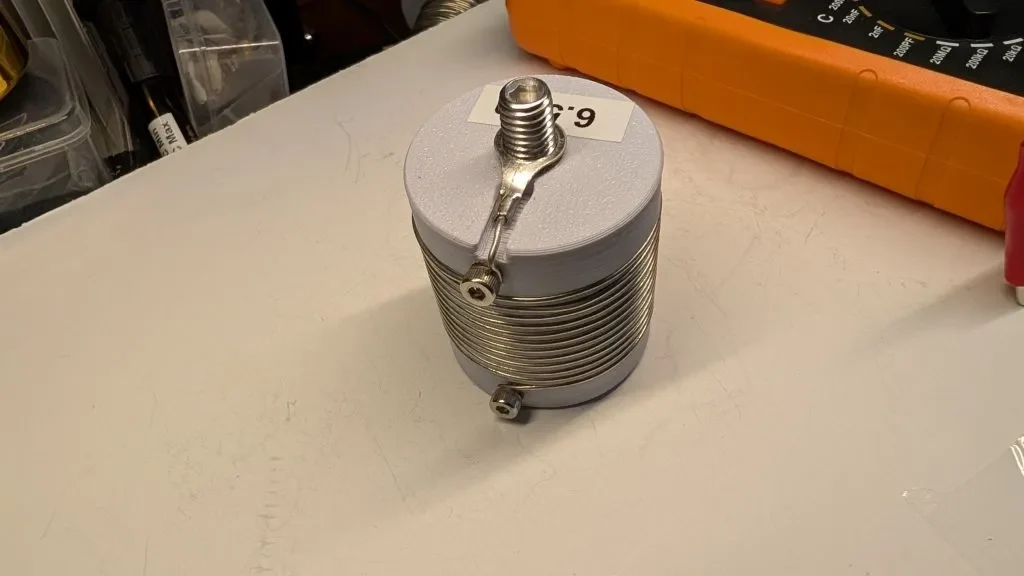

Я использовал шинный провод из луженой меди 16AWG. Я добавил термовставки M10 на каждом конце. На выводах катушки установлены термовставки М4. Я предлагаю вам установить винты M4 до начала намотки катушки. Кольцевые клеммы M10 (3/8 дюйма) были обжаты на каждом конце провода. Плотно заверните и сохраняйте натяжение, пока конец бинта не будет закреплен. Винт с внутренним шестигранником M10 (он же потайной штифт) был установлен на одном конце с использованием небольшого количества клея CA в качестве фиксатора резьбы для крепления к основанию антенны. Основание хлыста M10 вкручивается в другой конец.
В дополнение к файлу .STL были включены исходные файлы и файлы шагов Fusion 360.
