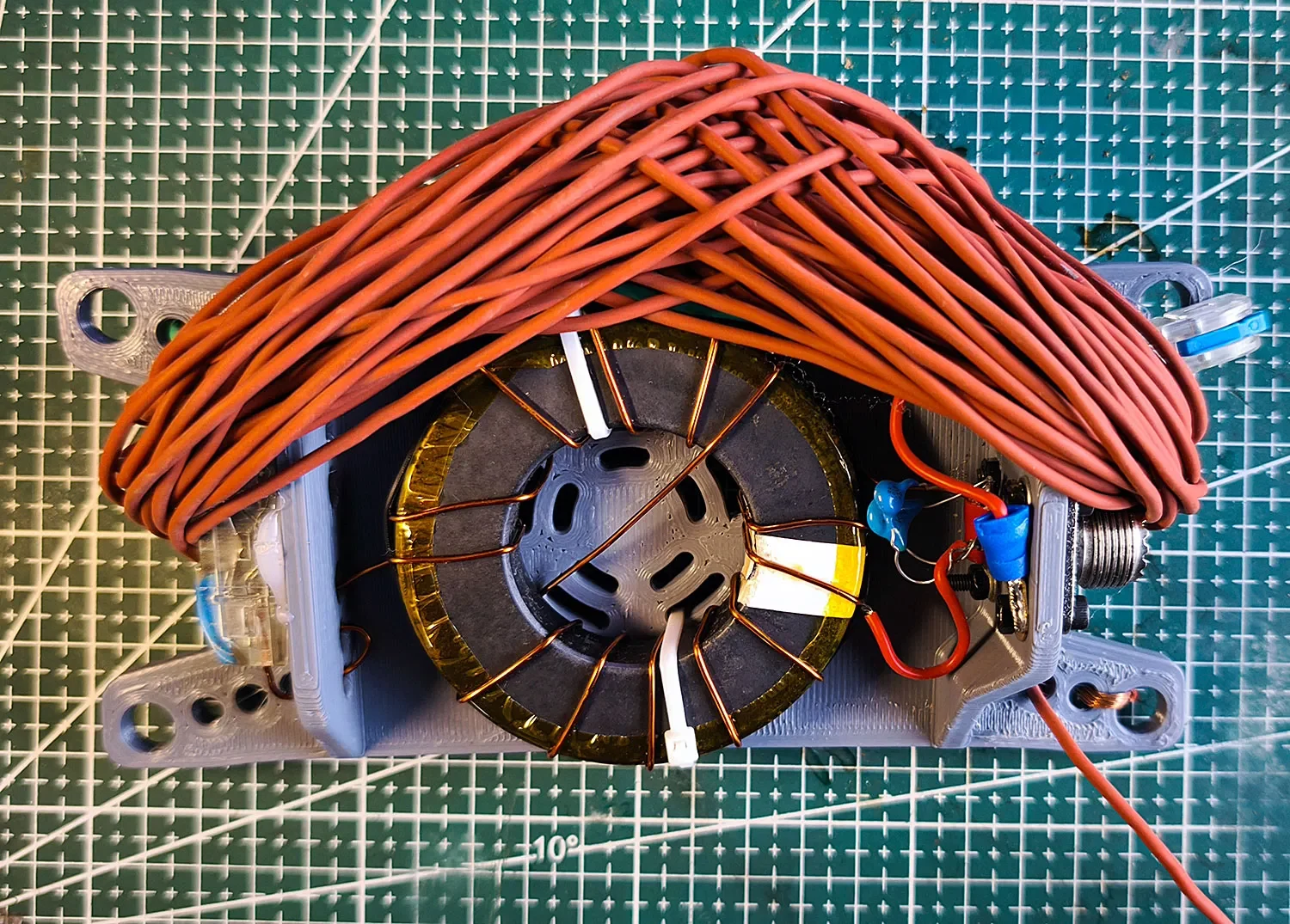

Это тороидальное крепление, которое я разработал для своей сверхмощной антенны EFHW с огромным тороидом FT 290-43 диаметром 73,5 мм.

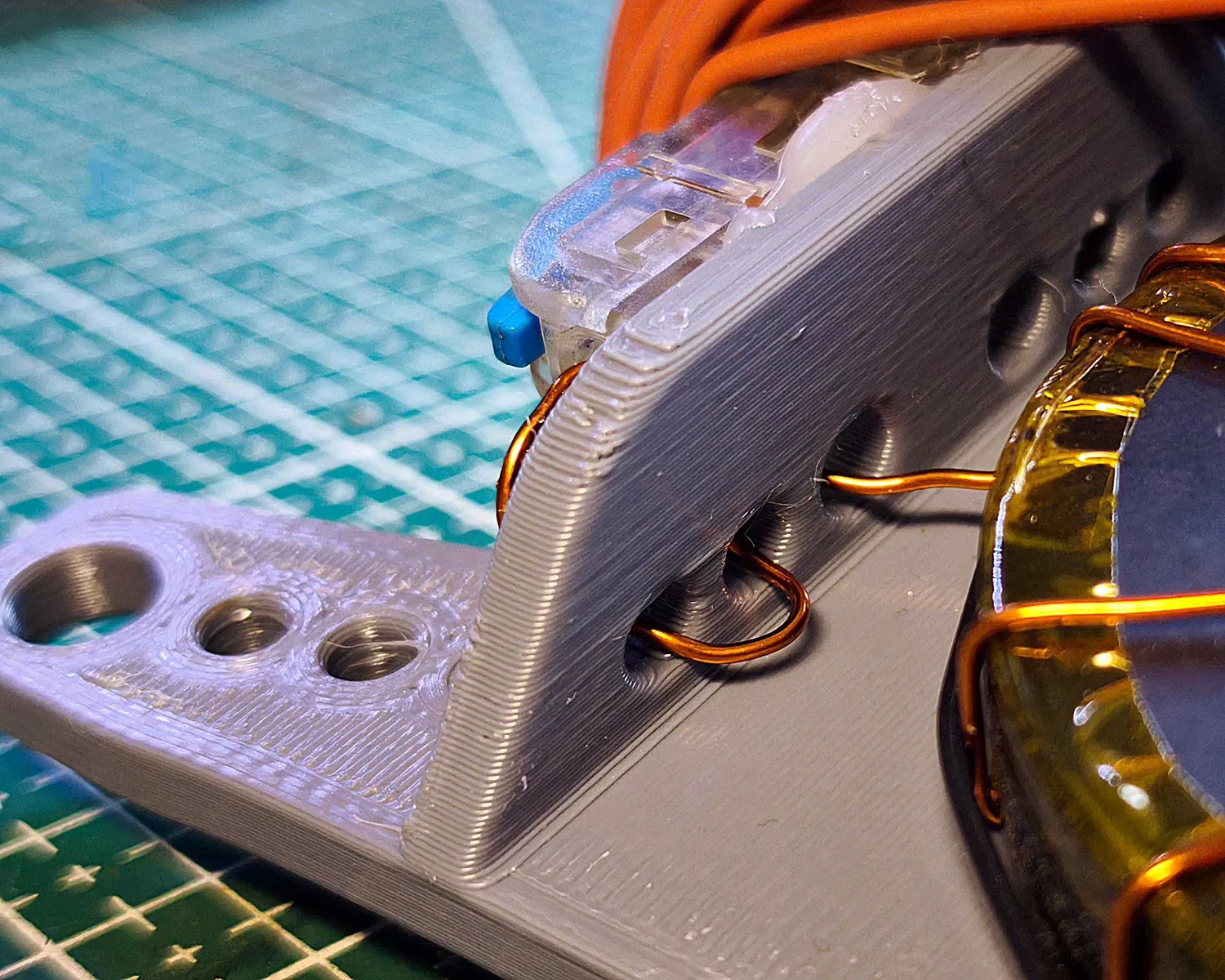

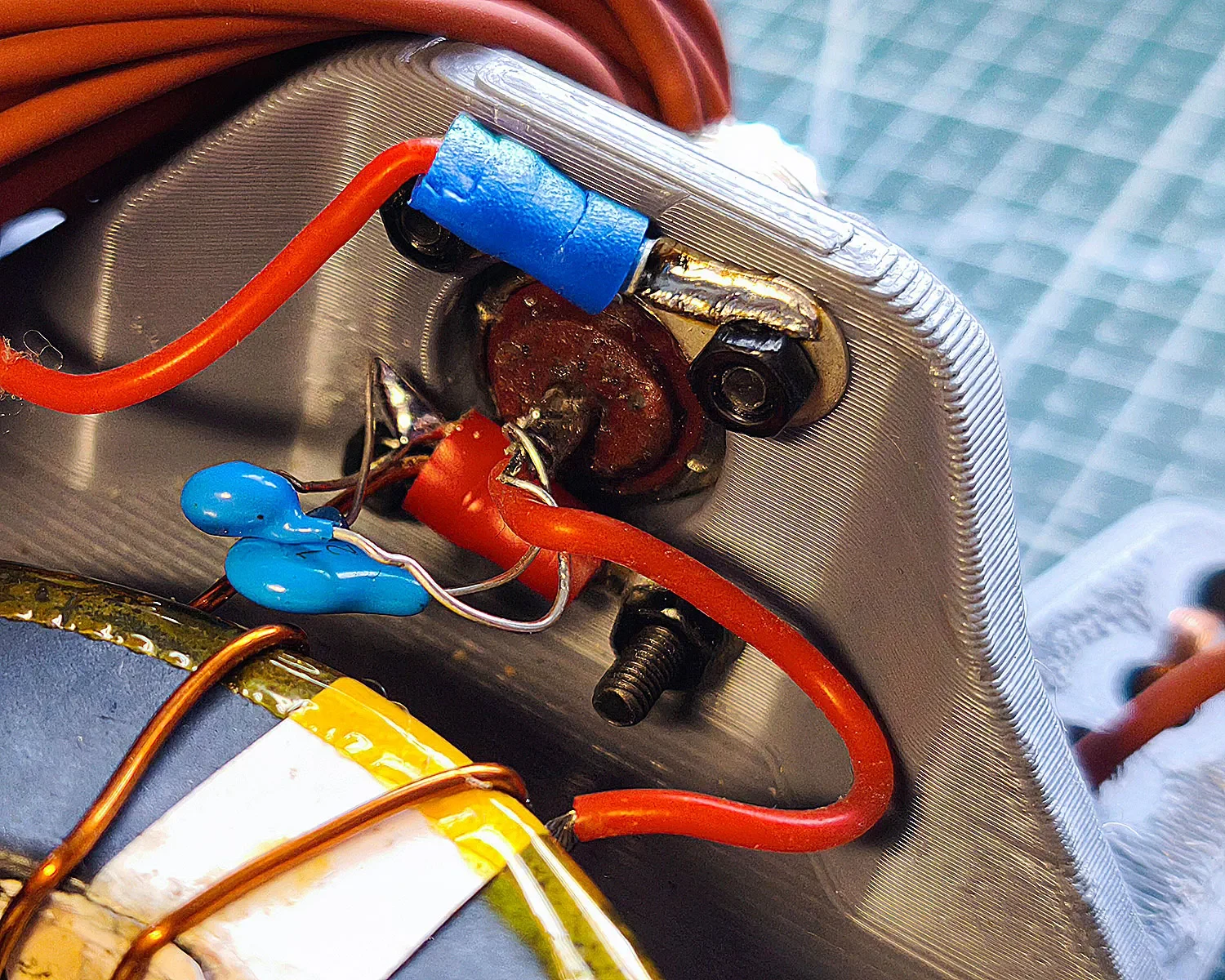

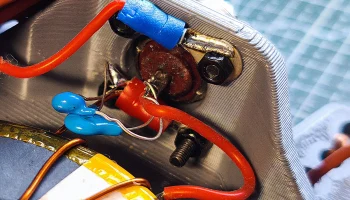

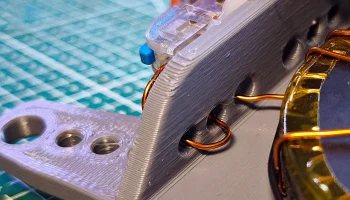

Хотя я использую это для антенны EFHW длиной 40 м, его также можно использовать для антенн 1:9 для проволочных антенн EARCHI/Random или Рыбаковых с антеннами 1:4. Я напечатал это из АБС-пластика и сопла диаметром 0,6 мм, поэтому оно выглядит немного некрасиво, поскольку меня волнует только функциональность. Он имеет 3 маленьких и 1 большое отверстие на каждом плече для прокладки проводов, а также 6 маленьких отверстий напротив разъема SO-239, чтобы вы могли стабилизировать кабель, идущий от тороида к антенне.

Я также приклеил две клеммы горячим силиконом в разные положения, чтобы на всякий случай можно было легко заменить антенный кабель и противовес.

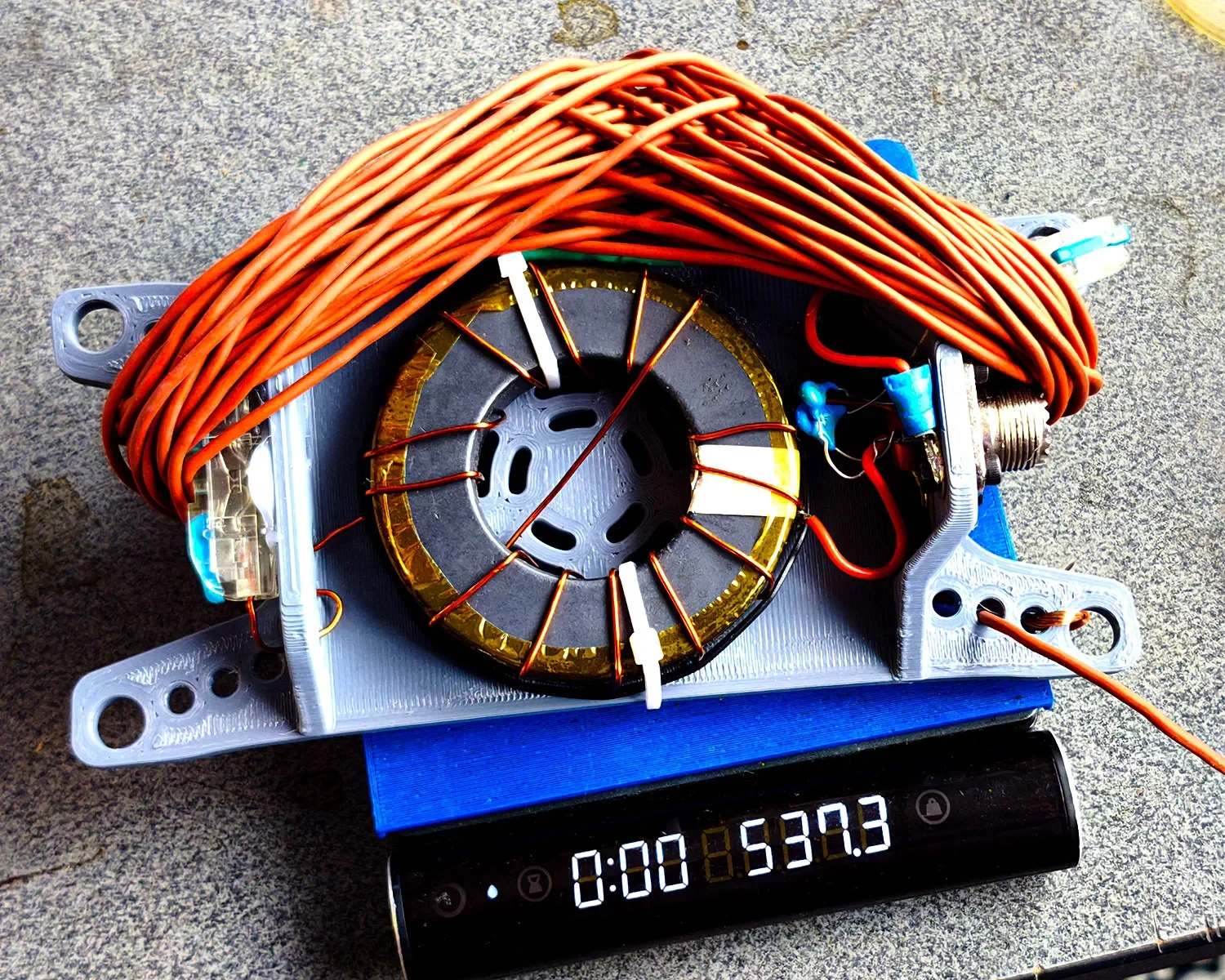

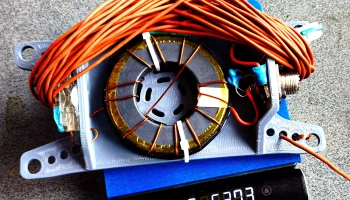

Только с одной стороны намотки имеется 20 м кремниевого провода площадью 1 мм2, поэтому, если вы действительно хотите, он может пропустить до 40 м провода на частоте 3,5 МГц. Вся антенна с такой установкой весит 537,3 г.

Я предлагаю печатать из термостойкого материала, поскольку тороид может сильно нагреваться при работе в цифровых режимах/режиме CW и при высокой мощности.
