Магнитный рычаг

Электроника

Источник:

www.printables.com

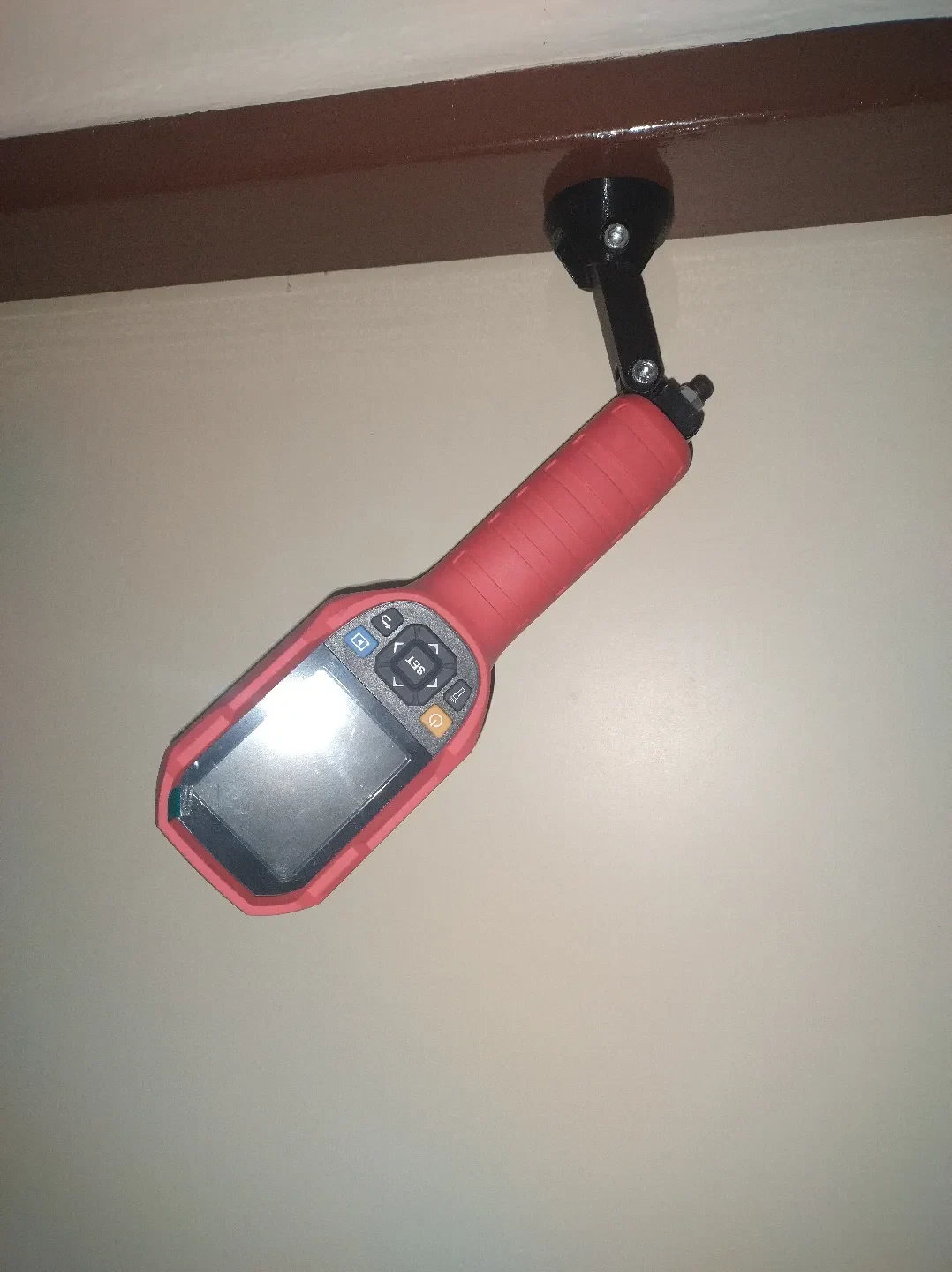

Магнитный держатель для антенны SDR (набор антенн SDR) с резьбой для штатива. Купил дипольную антенну для SDR. Однако для домашнего прослушивания мне потребовалось разместить антенну на подоконнике. Я хотел ограничить царапание подоконника, поэтому смоделировал магнитный держатель с двумя кронштейнами. Два кадра можно использовать для установки точного требуемого угла места антенны. Держатель также можно использовать для легких камер. Напечатан из ПЭТ-Г и еще не тестировался в летней погоде. Протестировано с помощью мощной тепловизионной камеры.

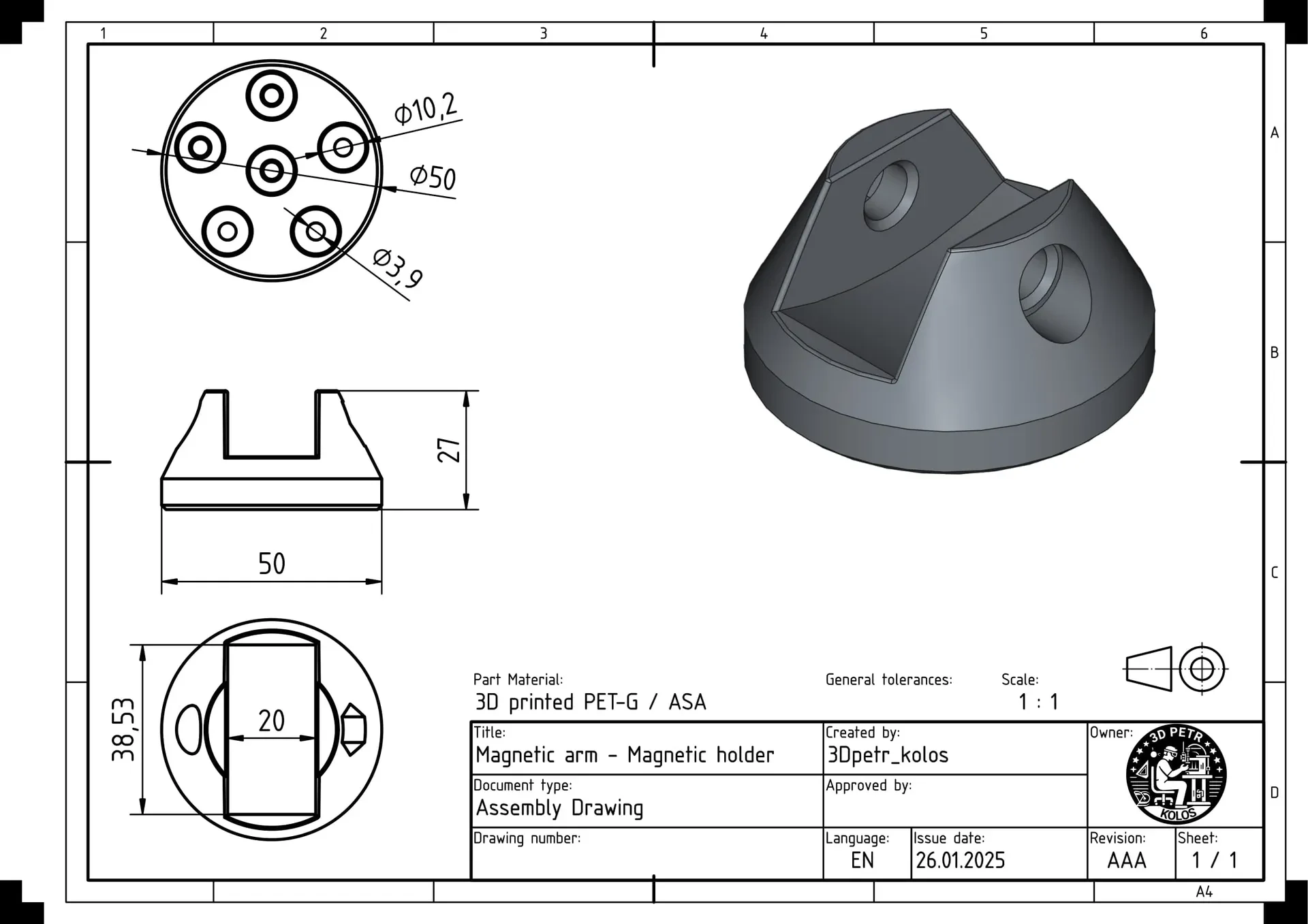

Магнитный держатель

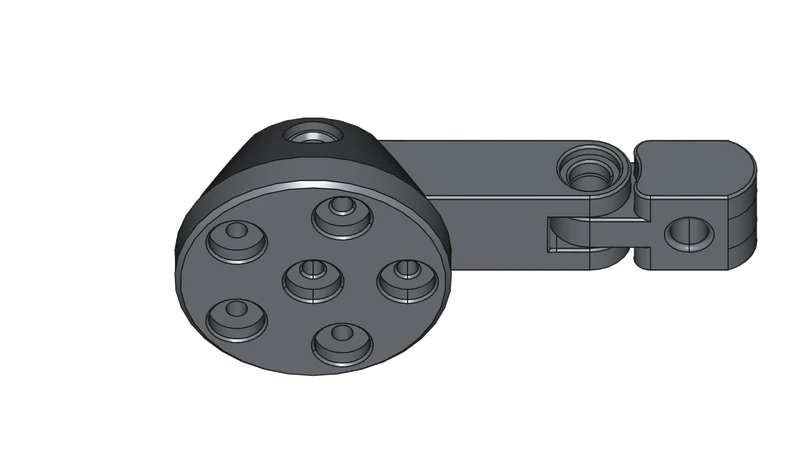

Магнитное основание с 6 отверстиями для магнитов. Магниты хранятся в держателе с резьбой М3 (М3 10х3+4 мм).

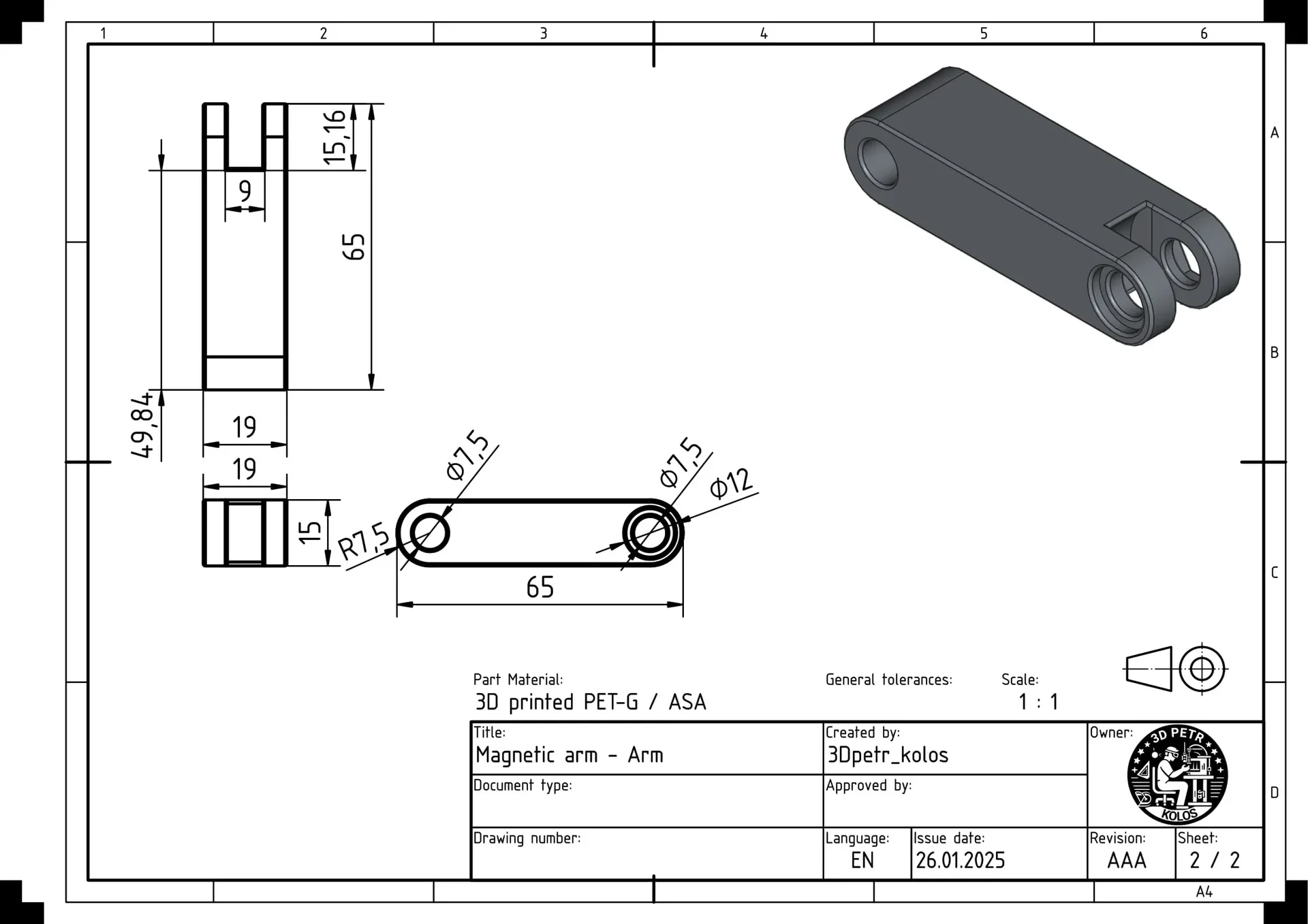

Рука

Кронштейн с отверстием для винта М6.

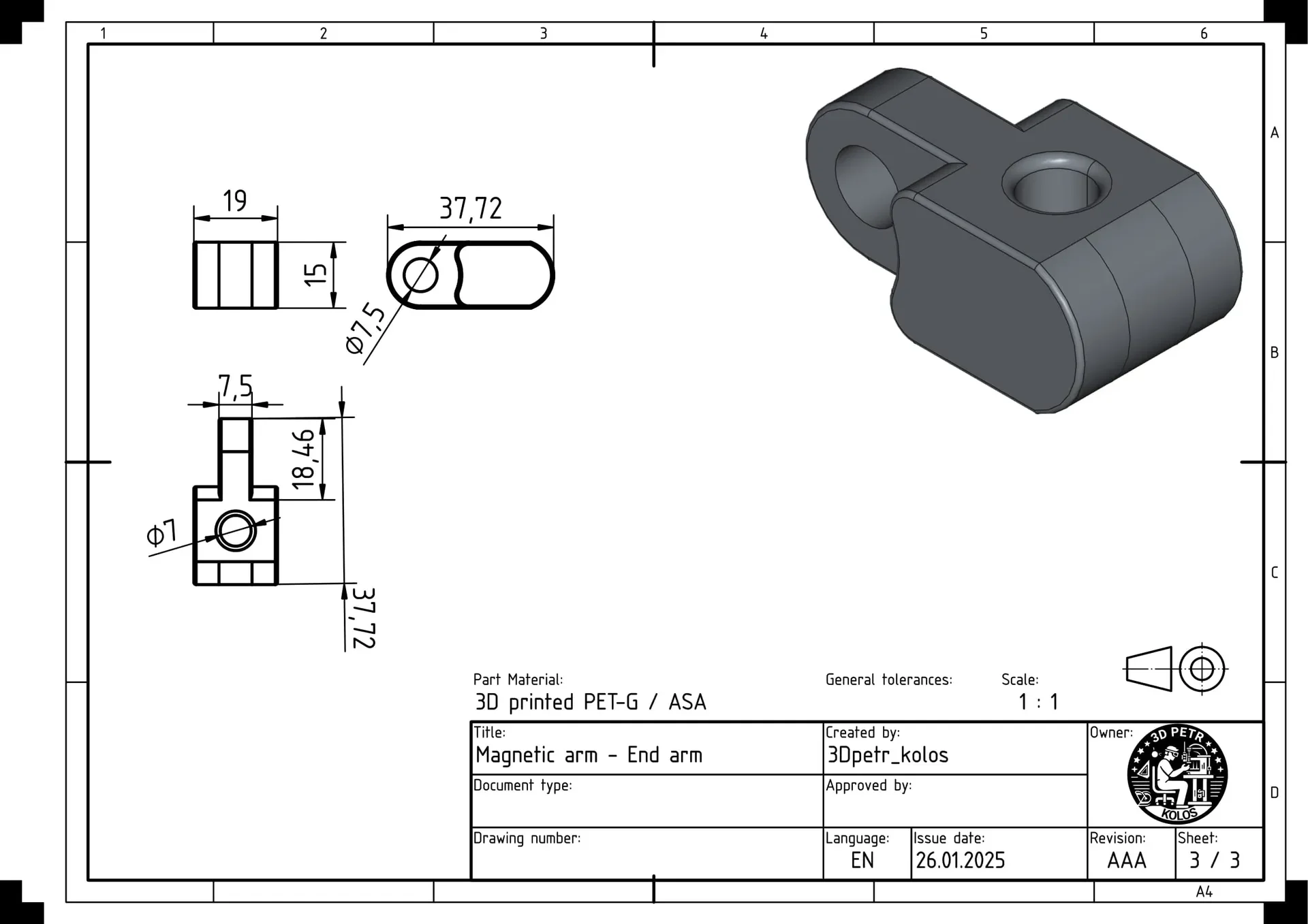

Концевой рычаг

Торцевая часть с отверстием для штативного винта.

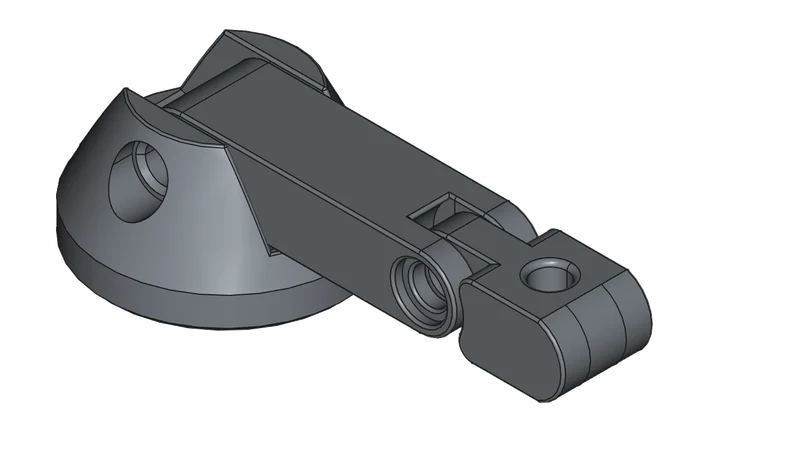

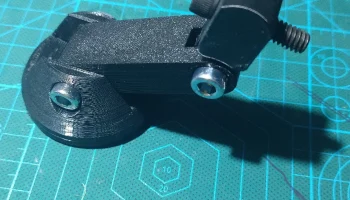

Сборка изделия

Нижняя часть магнитного держателя. Термопрессованные резьбовые вставки и магниты. Посмотреть перед сборкой

Магниты с винтом М3

Части
Название пьесы
6 резьбовых вставок M3 (длина 4 мм)
6x Магнит М3 10x3+4 мм
1x M6x30 DIN 912 A2
1x M6x16 DIN 912 A2
2x Гайка низкая DIN 439B M6
1 винт UNC 3/8 дюйма (оптимальная длина)
