Проект TennaCannon
Это незавершенный проект гибридной 3D-печати, электроники и ПВХ. Я планирую опубликовать PDF-файл с планами, когда закончу.
Воздушная пушка полезна для запуска бросового груза/лески арбористом в деревья. Использую его для установки проволочных антенн для любительской радиосвязи.

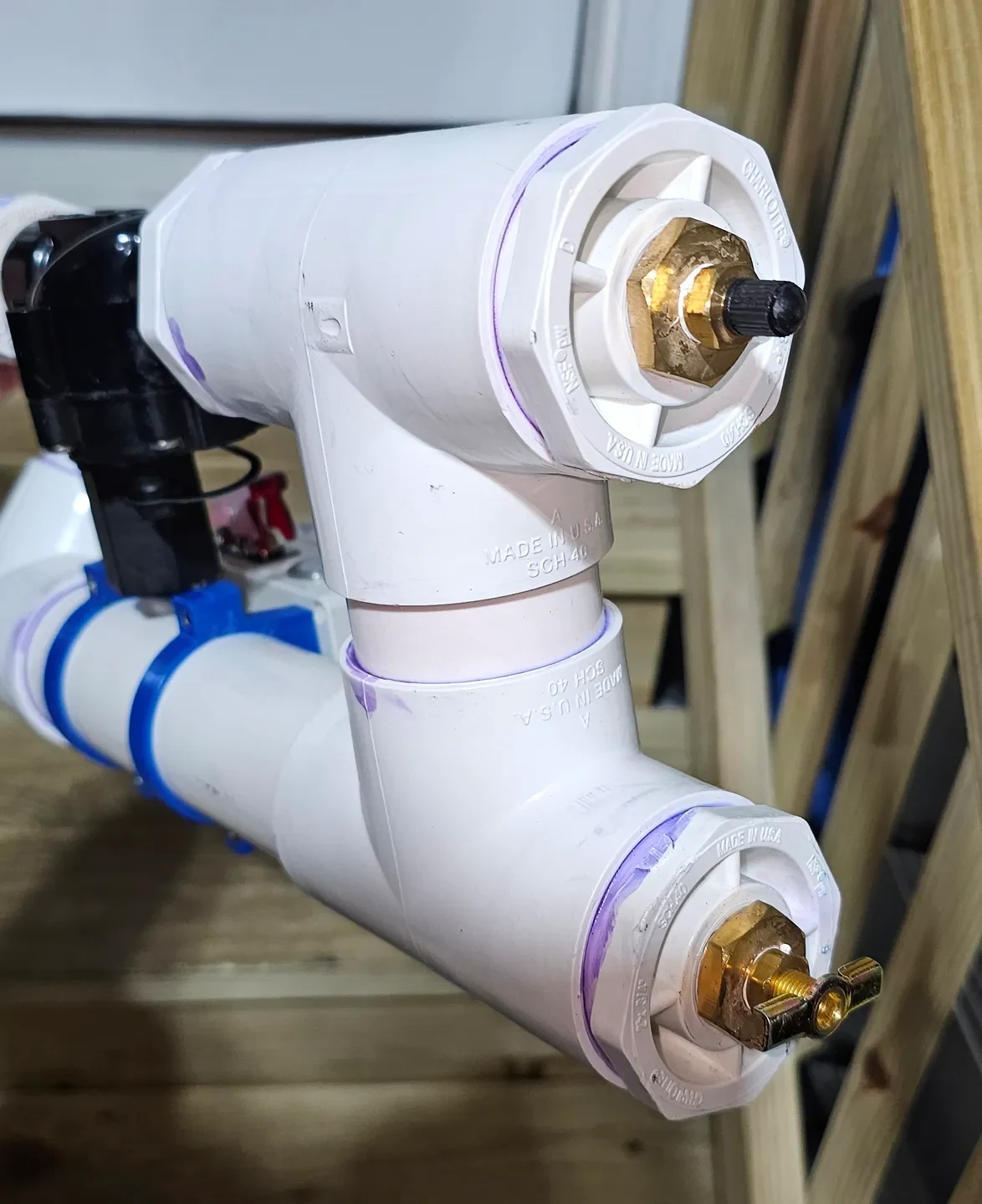

Воздушная камера изготовлена из всех деталей из ПВХ SCH 40, рассчитанных на давление, и с использованием цемента ПВХ HD.

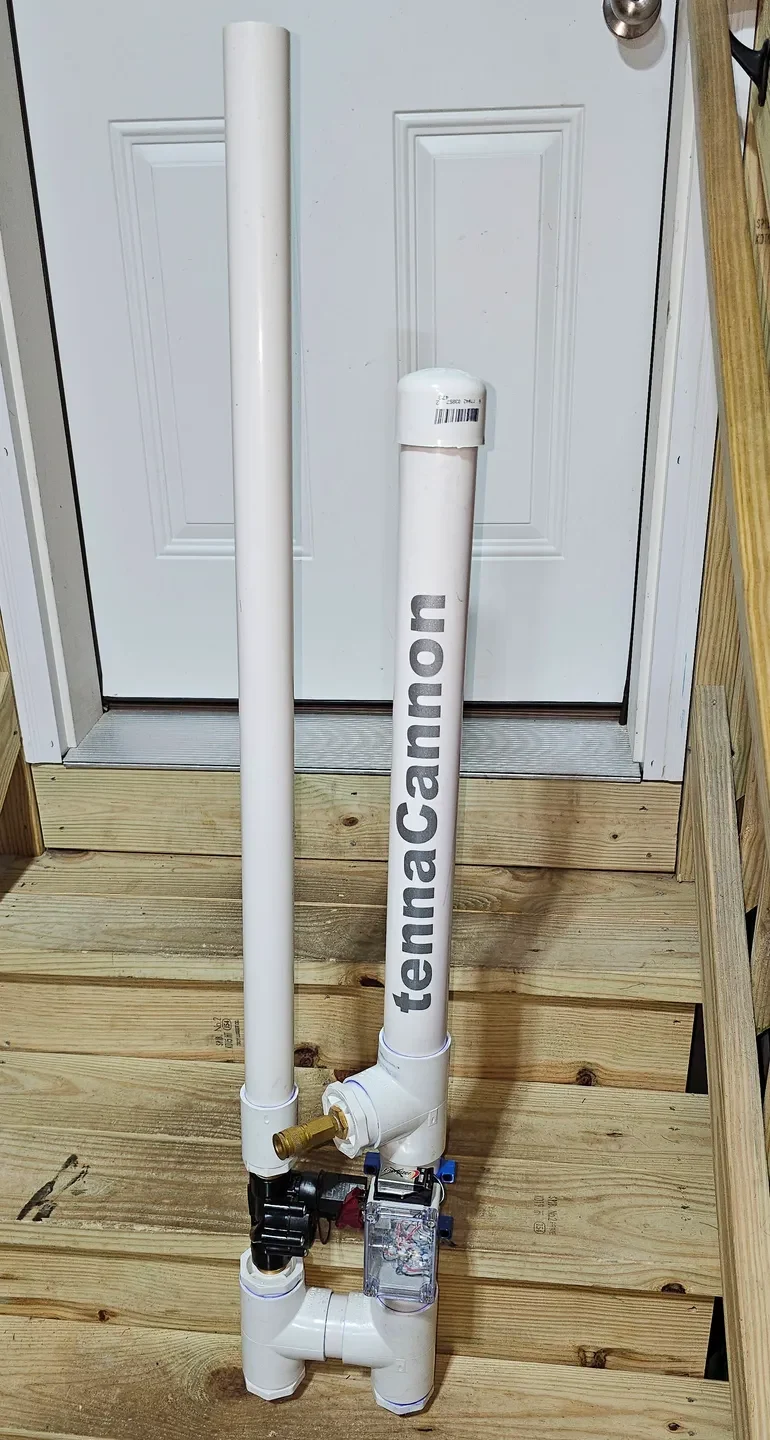

С ресивером диаметром 2 дюйма (где написано «tennaCannon») он был протестирован при давлении 110 фунтов на квадратный дюйм, и он легко запускает груз весом 8 унций и легко поднимает леску на 100 футов по вертикали.

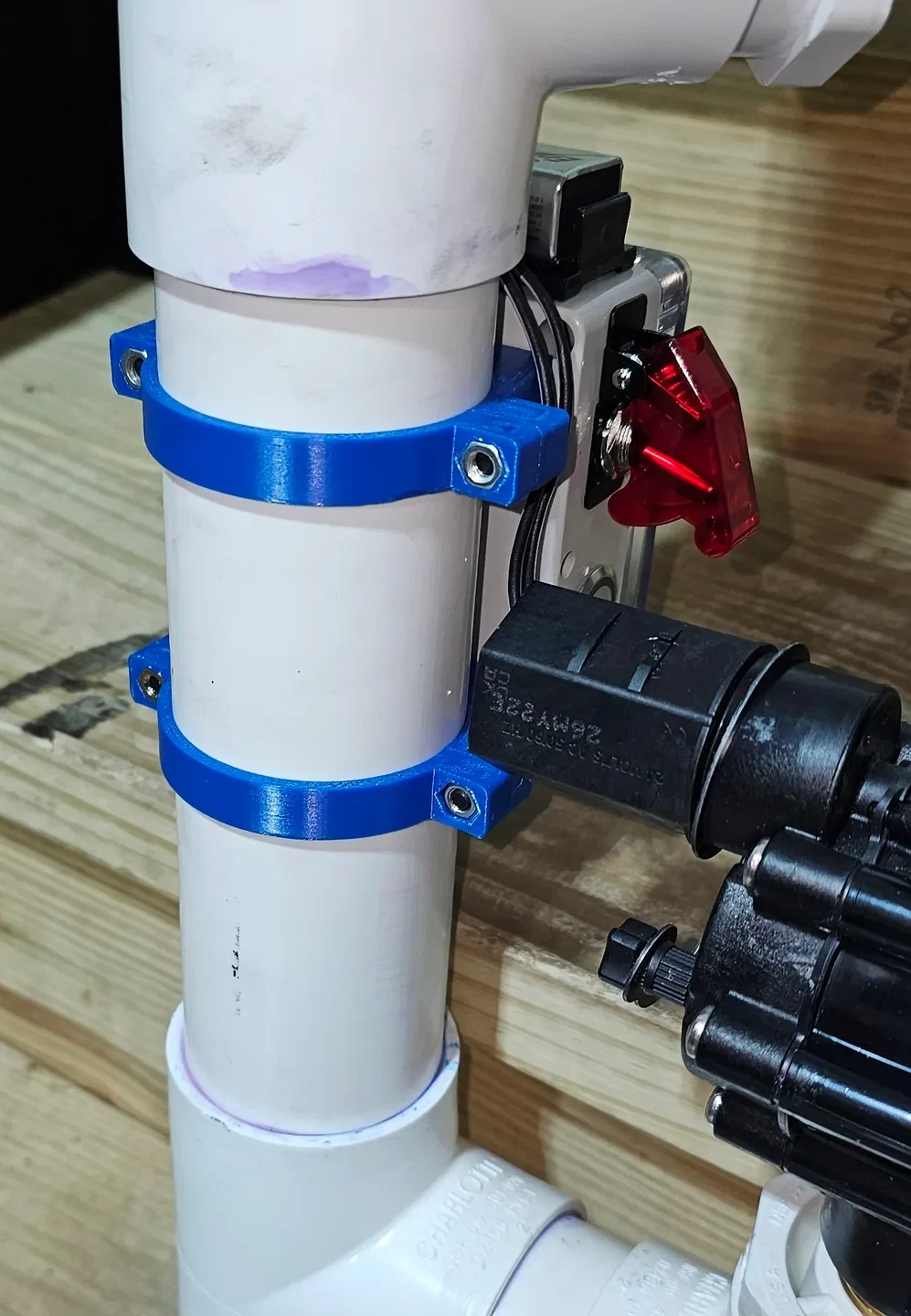

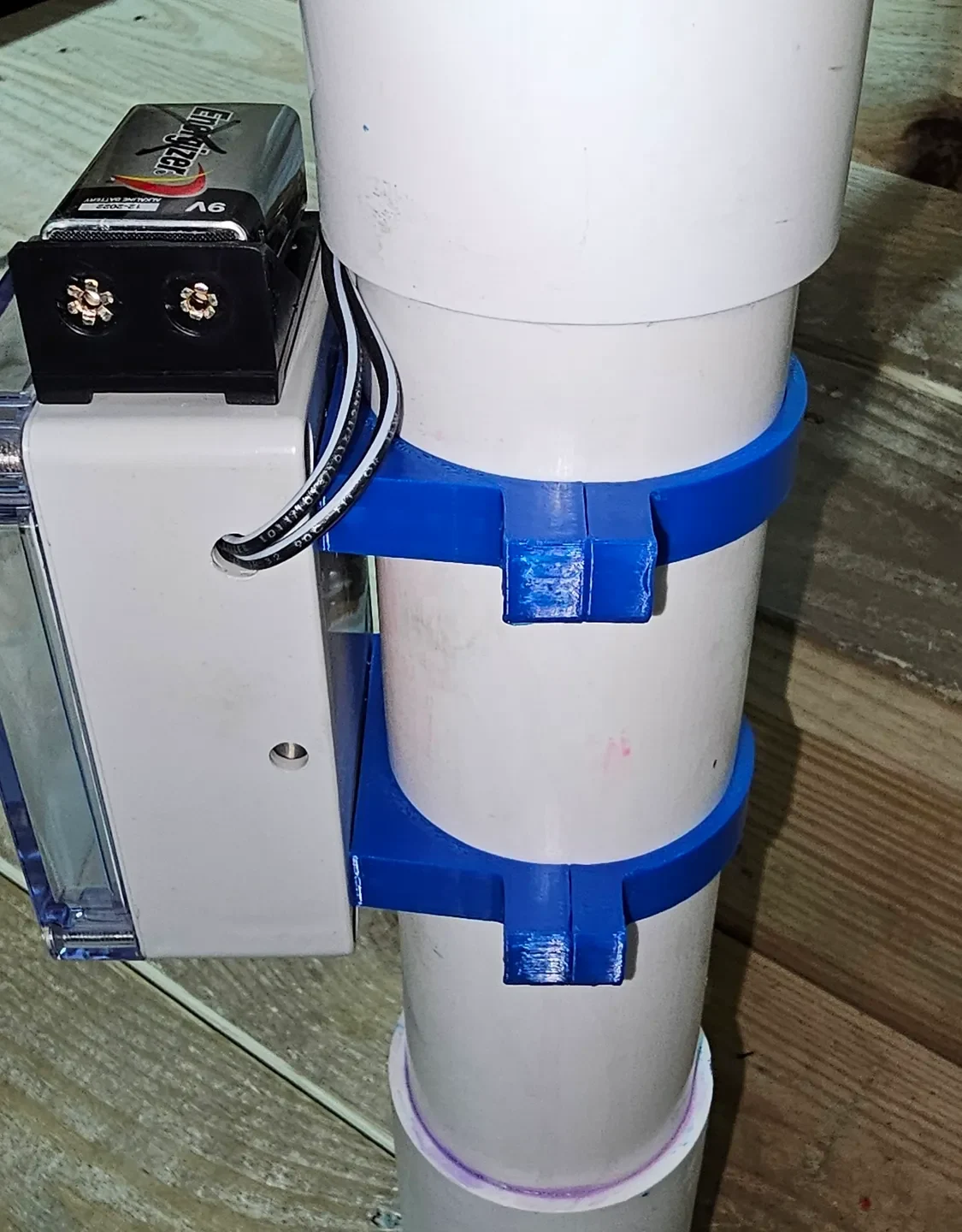

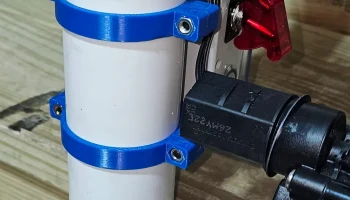

В целом проект включает лишь пару напечатанных на 3D-принтере деталей (на данный момент запланировано еще больше), которые будут удерживать блок управления стрельбой на 2-дюймовом ПВХ-панели. Кронштейны напечатаны из синего PETG. Будущие обновления будут включ��ть прицелы/прицелы и, возможно, плечевой фиксатор.

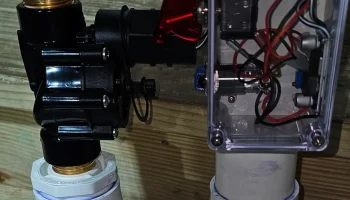

Механизм запуска представляет собой ирригационный соленоид Rain Bird с напряжением 24 В переменного тока, который запускается от батареи 9 В с помощью преобразователя постоянного тока, настроенного примерно на 19 В (примерно эквивалент постоянного тока для среднеквадратического значения 24 В переменного тока). Подсвеченные переключатели запуска ракет были просто забавой.
Планируемые обновления и изменения:
Мгновенная фиксация кнопки огня (3 секунды)
Измените основной резервуар давления с ПВХ диаметром 2 дюйма на 4 дюйма для увеличения объема на 300%.
Добавить прицелы на ствол
Добавить плечевую распорку/приклад
