Корпус дипольного трансформатора EFHW.......................

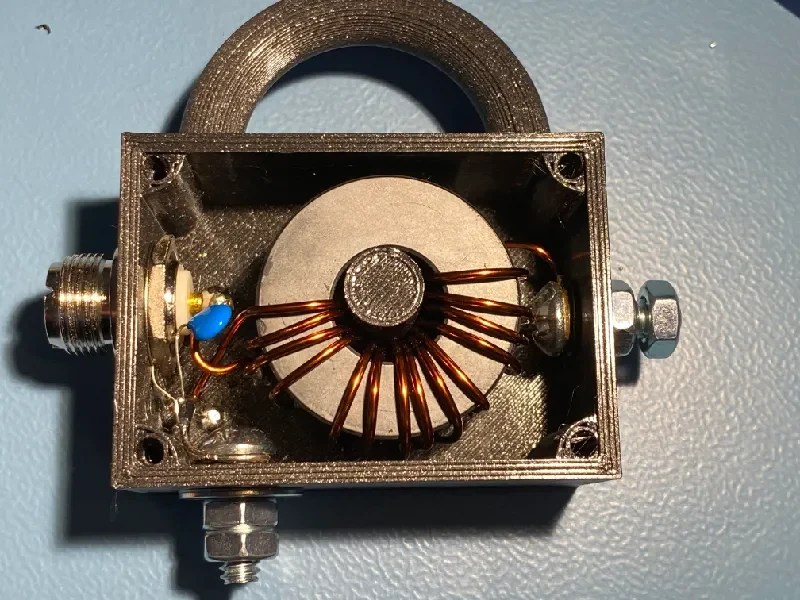

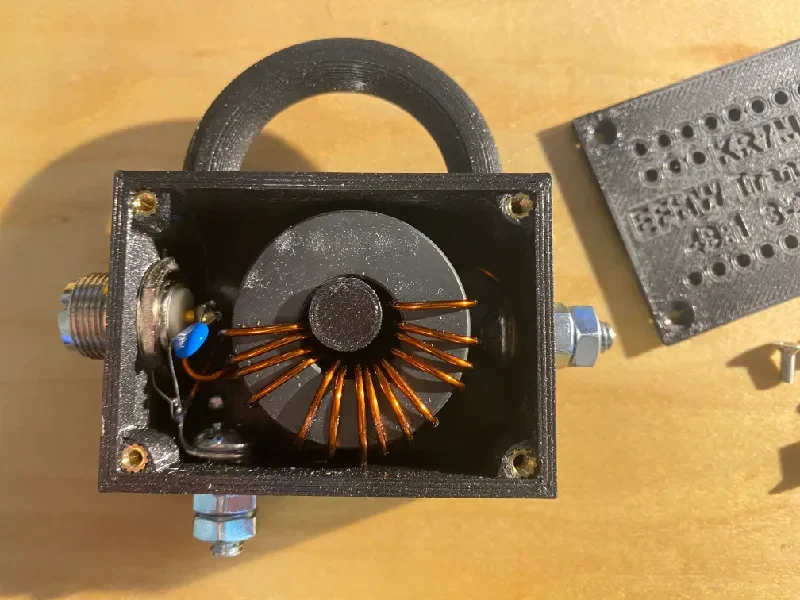

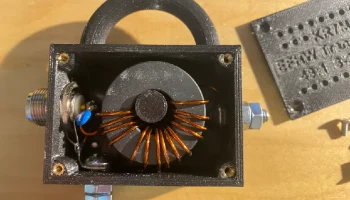

Это корпус для полуволнового дипольного антенного трансформатора с торцевым питанием. Он рассчитан на ферритовый сердечник Fair Rite 264351002 и включает в себя стойку для надежного удержания сердечника. Для частот 3-30 МГц трансформатор представляет собой 14-витковый трансформатор, намотанный проводом 16 AWG и отпаянный на 2 витка — это создает автотрансформатор, обеспечивающий преобразование импеданса 49:1. Земля — это конец обмотки, ближайший к отводу, радиоотвод — это двухвитковый ��тветвитель, а конец антенны — другой конец обмотки. Керамический конденсатор емкостью 100 пФ 3 кВ припаивается от земли к отводу. Антенна хорошо работает до 100 Вт или около того.
Сердечник 264351002 изготовлен из феррита типа 43. Для этого приложения эта форма ядра имеет лучшую производительность, чем ядра FT-240-43, и более компактна.
Антенна EFHW отлично подходит д��я использования в беспроводной сети, для чего я ее и разработал. Этот небольшой корпус минимизирует размер согласующего трансформатора. Ручка позволяет прикрепить его к мачте или легко повесить на любую доступную опору.
Остальные детали — это разъем SO-259 UHF для монтажа на шасси и два болта M6 или ¼ дюйма из нержавеющей стали. Я использовал болты с крестообразным шлицем и шайбой внутри. Я напечатал его из PETG и использовал органические подложки, используя сопло 0,6 мм, высоту слоя 0,32 мм и заполнение 20%. Крышка удерживается с помощью вставок M3 (длина 5,7 мм) и винтов из нержавеющей стали с плоской головкой M3 X 8.

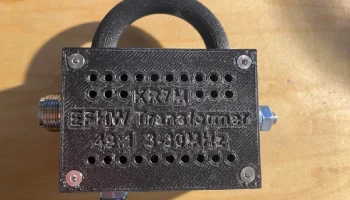

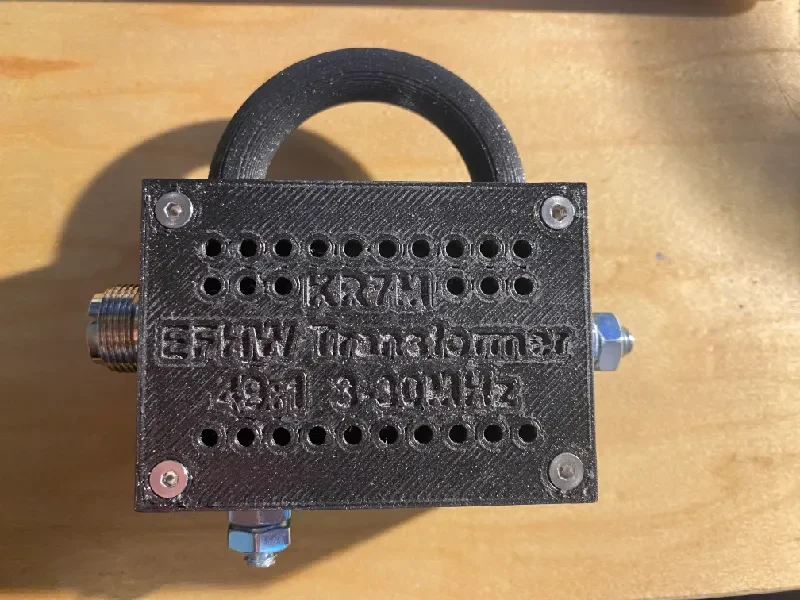

Есть две версии — с вентиляционными отверстиями и без.
73
