Настенное крепление NanoBeam AC5 2Gen
Это ремикс оригинального крепления нанолучей от @Harry. В этой версии к задней части крепления добавлена выемка для установки болта M6 для более прочного крепления с помощью металлических винтов M6. Вероятно, это было излишним, но я чувствовал себя безопаснее, закрепив его металлической гайкой.
Оригинальные примечания производителей:
Спасибо, что поддержали меня!
Это еще одна бесплатная 3D-модель, доступная для вас. Я люблю делиться своими моделями, но их проектирование, тестирование, доработка, загрузка и поддержка — это большая работа. Если вам понравилась эта модель, оставьте небольшое пожертвование или купите мне кофе. Спасибо!
Печать
Все детали можно распечатать без поддержки. Для креплений поместите сторону стены к сборочной пластине.
Есть два варианта винта:
Используйте металлический винт М6 с длиной резьбы 60 мм. Будьте осторожны, не затягивайте винт слишком сильно — в определенном месте крепление сломается.
Используйте Screw.stl. При печати винта печатайте его горизонтально — иначе он быстро сломается. Кроме того, я рекомендую перед использованием просверлить напечатанный винт в металлическую гайку М6. Это заточит резьбу и не повредит резьбу крепления.

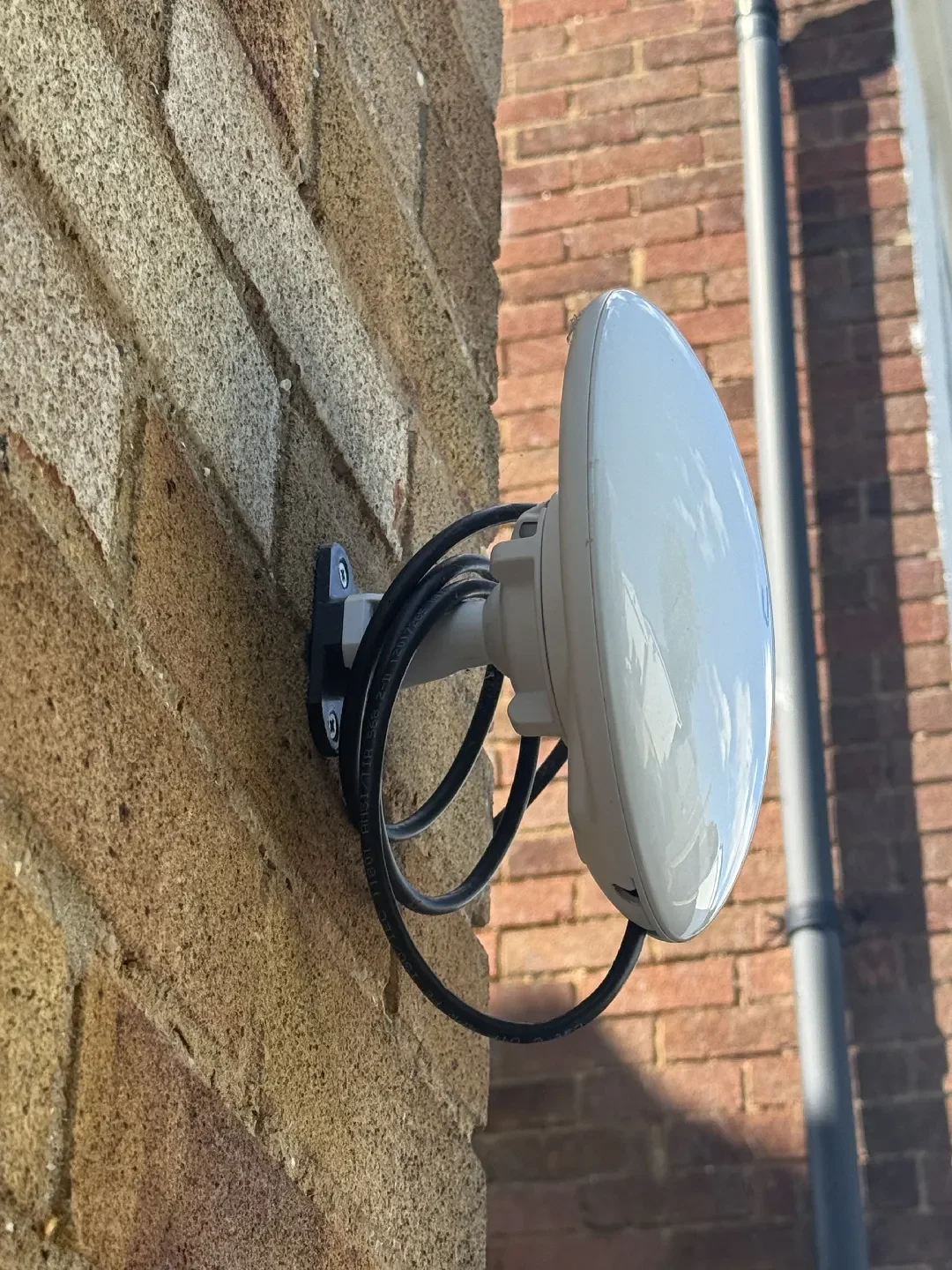

Заполнение 25% имеет смысл в ветреную погоду. Выберите крепление stl, соответствующее необходимому углу стены. На приложенной фотографии показана версия под углом 45 градусов на переднем плане.
