Держатель элементов Yagi и Moxon

[ПТ/БР]

Этот проект доступен для поддержки и дополнительных функций, чтобы помочь смонтировать антенны типа Yagi и типа Moxon, в первую очередь фокусируются на элементах диаметром 3,2 мм и стреле диаметром 16 мм.

Никакое будущее не превзойдет medidas de boom, если оно станет недоступным.

Инструкции:

Нет необходимости поддерживать, если вы используете PETG с учетом гибкости, которую он предлагает, но PLA работает нормально.

Для того, чтобы сделать типо Яги, вам нужно будет нажать следующие кнопки:

element_support: поддержка как вариантов;

element_clamp: Presilha Para Travar, как varetas e Препятствует тому, что вы поддерживаете, рекомендуется импортировать Duas для каждого элемента;

radiant_element_support: поддержка различных излучателей, в основном в Испании для продажи;

radiant_element_support_with_slit: поддержка излучающих устройств, их можно легко использовать для сварки и открывания дверей, чтобы их можно было использовать для перфорации.

Для антенны Moxon, если элемент есть изогнутый, его можно использовать, упрощая или помещая:

Curved_element_support: поддержка при открытии камеры, разрешение размещения или элемента, если необходимо выполнить очистку

Вы можете использовать различные модели антенн типа Яги, Моксона или диполо (например, использовать или radiant_element_support). Несколько примеров моделей, которые вы можете найти в Интернете:

https://www.george-smart.co.uk/antennas/dual_band_satellite_yagi/ (Эсте é о да фото)

https://zs1ct.blogspot.com/2019/10/ctarc-homebrew-vhfuhf-moxon-antenna-oct.html

https://www.innovantennas.com/en/shop-page/22-element-144mhz-lfa-yagi_549a1d283ea70.html

[РУ]
В рамках этого ��роекта предусмотрены опоры и другие детали для сборки антенн типа Yagi и Moxon, в первую очередь с упором на элементы диаметром 3,2 мм и штангу диаметром 16 мм.

В будущем будут доступны другие размеры стрелы.

Инструкции:

Нет необходимости использовать опоры. Я использовал PETG из-за его гибкости, но PLA тоже должен работать нормально.

Для антенн типа Яги необходимы толь��о следующие отпечатки:

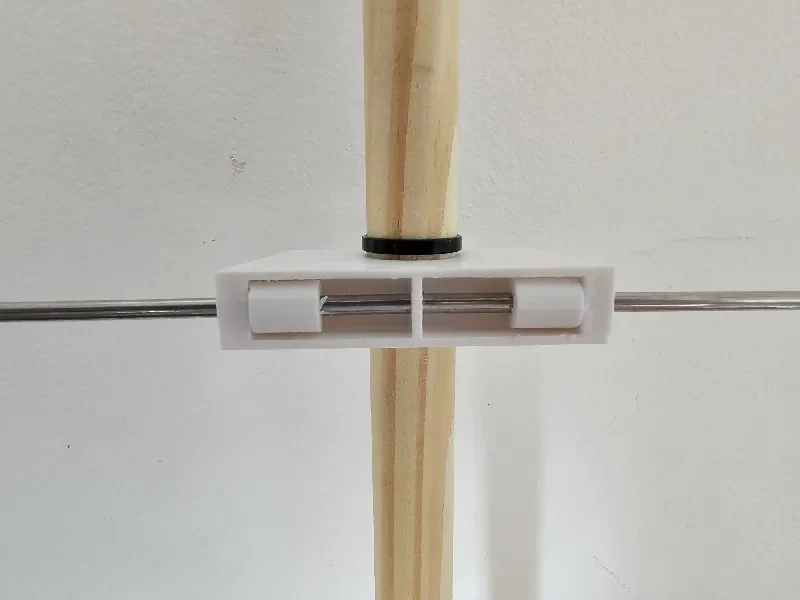

element_support: поддержка стержней;

element_clamp: зажим для фиксации стержней и предотвращения их выхода из опоры; рекомендуется печатать два для каждого элемента;

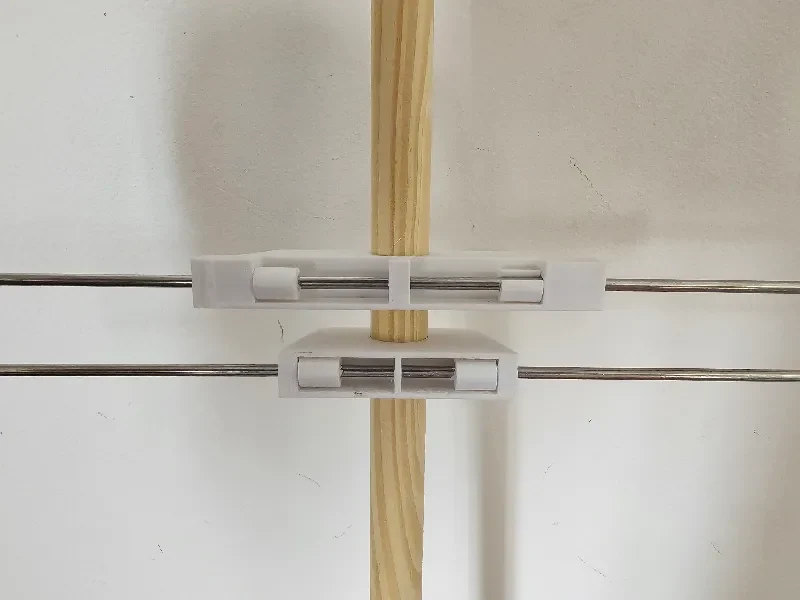

radiant_element_support: поддержка излучающих стержней с дополнительным пространством для пайки.

radiant_element_support_with_slit: опора для стержней лучистой сварки с большим пространством для пайки и отверстием для установки стержней, не пропуская их через отверстие.

Для антенн Moxon, где элемент необходимо согнуть, можно использовать приведенные ниже элементы, что упрощает установку:

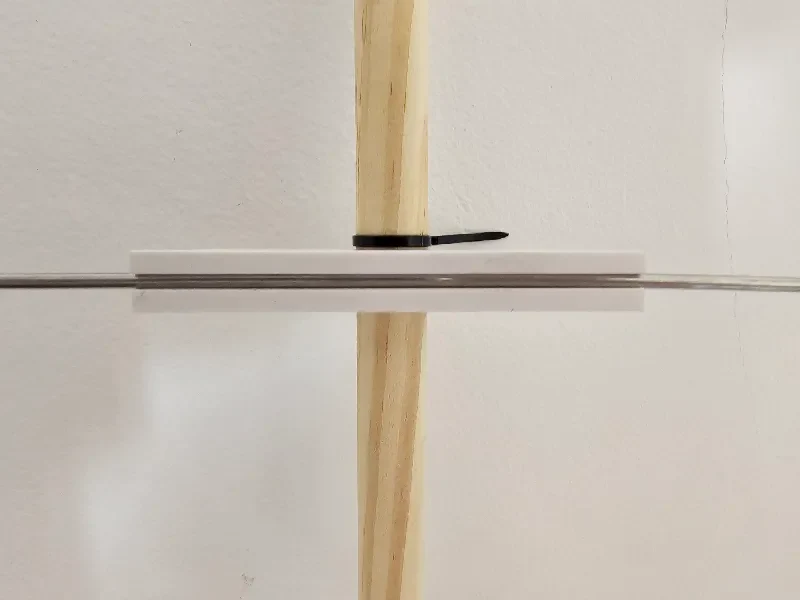

Curved_element_support: опора с отверстием сверху, позволяющая размещать элемент без необходимости пропускать его через отверстие.

Вы можете использовать его в различных моделях антенн, таких как Yagi, Moxon или даже в диполе (просто используйте radiant_element_support). Некоторые примеры дизайнов, которые вы можете найти в Интернете, включают:

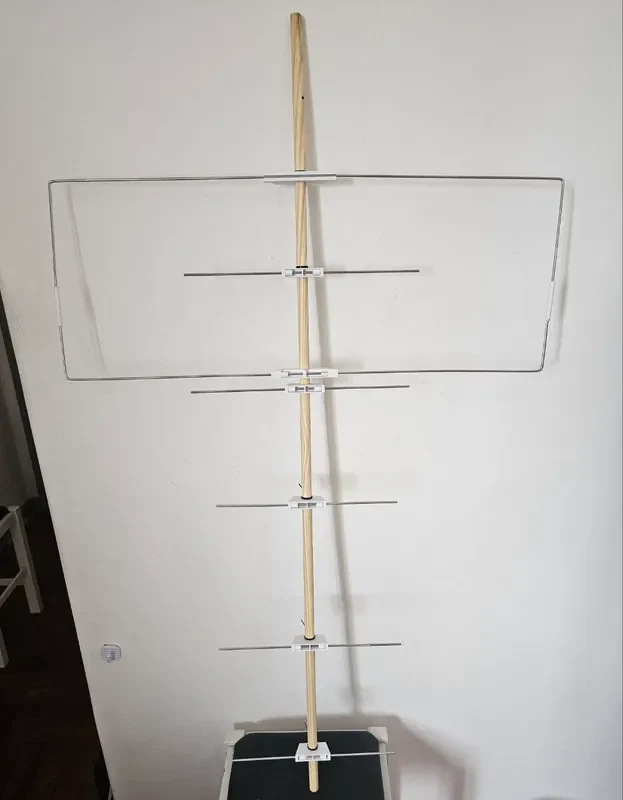

https://www.george-smart.co.uk/antennas/dual_band_satellite_yagi/ (это тот, что на картинке)

https://zs1ct.blogspot.com/2019/10/ctarc-homebrew-vhfuhf-moxon-antenna-oct.html

https://www.innovantennas.com/en/shop-page/22-element-144mhz-lfa-yagi_549a1d283ea70.html
