Рулетка 2М Уда-Яги (обновлена)
Обновлена геометрия детали для лучшего соответствия 1/2-дюймовому ПВХ Sch 40 (28 января 2026 г.).
Я первым выставляю счет Уде, так как он никогда не получает того признания, которого заслуживает, потому что его имя звучит не так круто, как Яги.

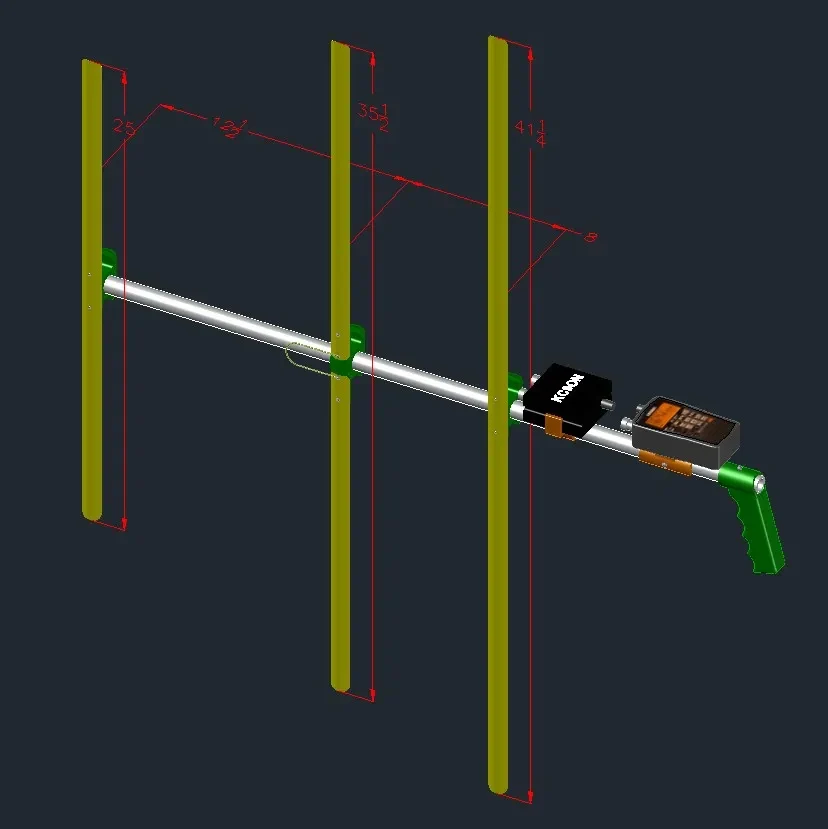

Этот проект предназначен для изготовления балки Уда-Яги длиной 2 м из одного куска водопроводной трубы из ПВХ диаметром 1/2 дюйма (длиной около 38,5 дюйма). Никаких других фитингов из ПВХ не требуется. Фурнитура — это всего лишь несколько маленьких шурупов для листового металла (m3 или #6).
Приводной элемент предназначен для разъемного элемента с гамма-согласованием (медный провод длиной около 8 дюймов с обжимными кольцами).
Эта конструкция включает в себя крепления направляющего элемента, ведомого элемента и отражателя, которые позволяют складывать и хранить ленту. Я покрываю концы участков рулетки (после опиливания/шлифовки) Plasti-Dip.
Крепления предназначены для использования со сканерами Bearcat (Uniden) и надежно удерживают их на месте. Я использую сканеры для охоты на лис со скаутами в рамках значка за заслуги перед радио, потому что я не могу отпустить скаутов с помощью трансиверов (без лицензии). Мне больше всего понравился вариант с защелкой.
Все детали я распечатал из PETG, заполнение 25%. Все детали спроектированы в AutoCAD (файлы вк��ючены).
Для некоторых элементов (например, крепления сканера и балки) опоры требуются минимально. Я использовал окрашенный тип дерева.
