Радиочастотный дроссель/балун FT114-31 Пересмотр корпуса....

Это простой корпус для размещения радиочастотного дросселя или балуна на основе тороида Fair-Rite FT114-31 (2631801202). Обратите внимание, что тороиды FT114-31 имеют тот же диаметр, что и тороид FT114-43 или FT114-61, но высота больше и составляет 13,85 мм (тороиды обычно продаются как FT114-43 и FT114-61). FT114-61 имеют высоту 7,5 мм).

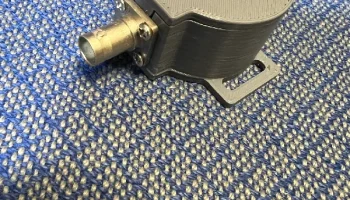

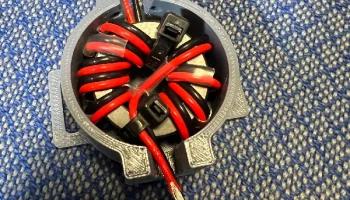

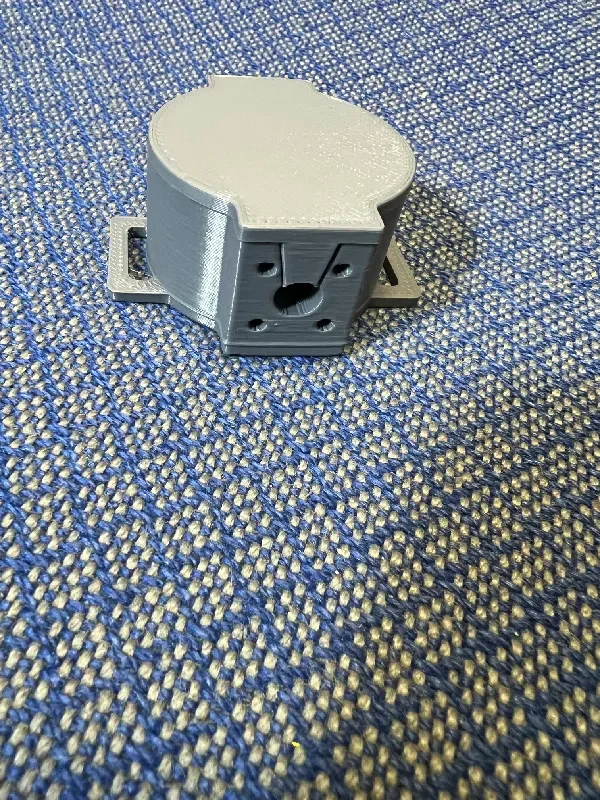

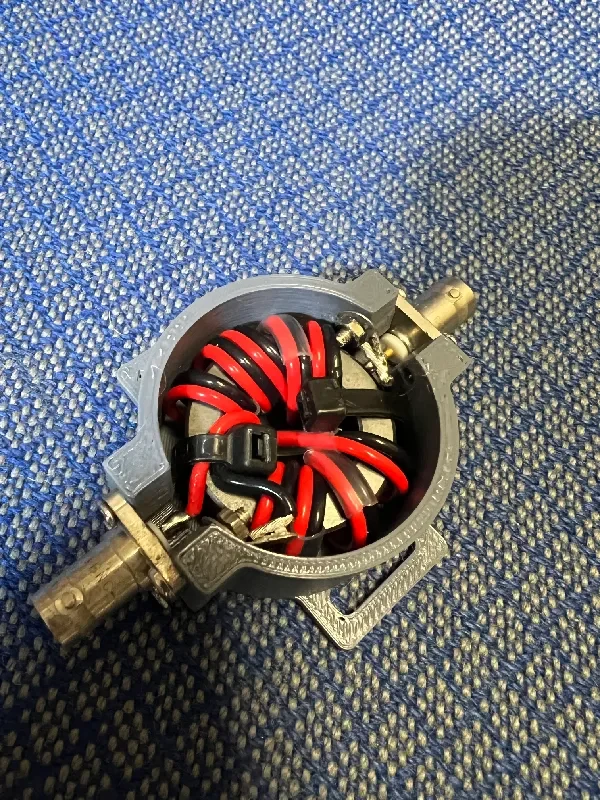

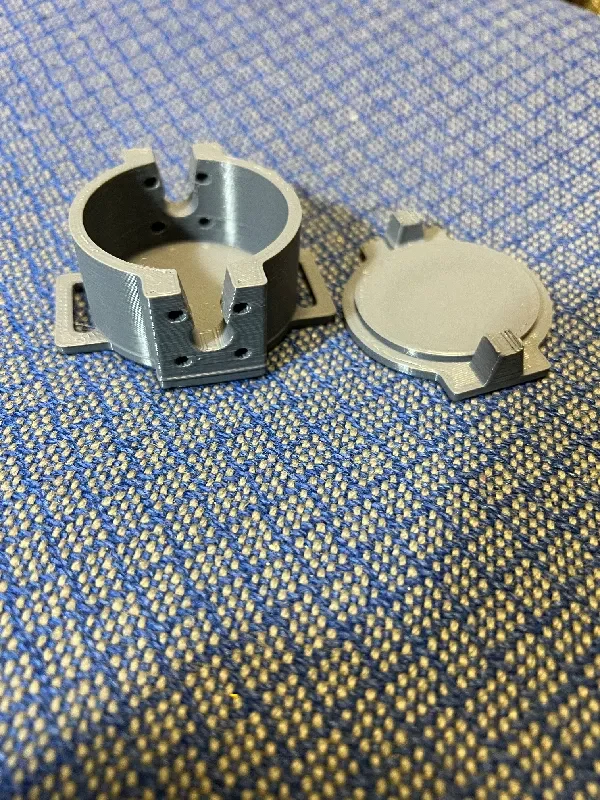

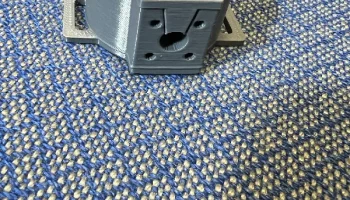

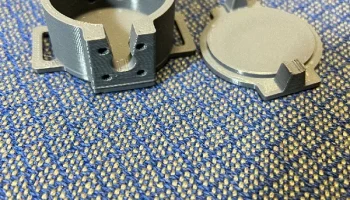

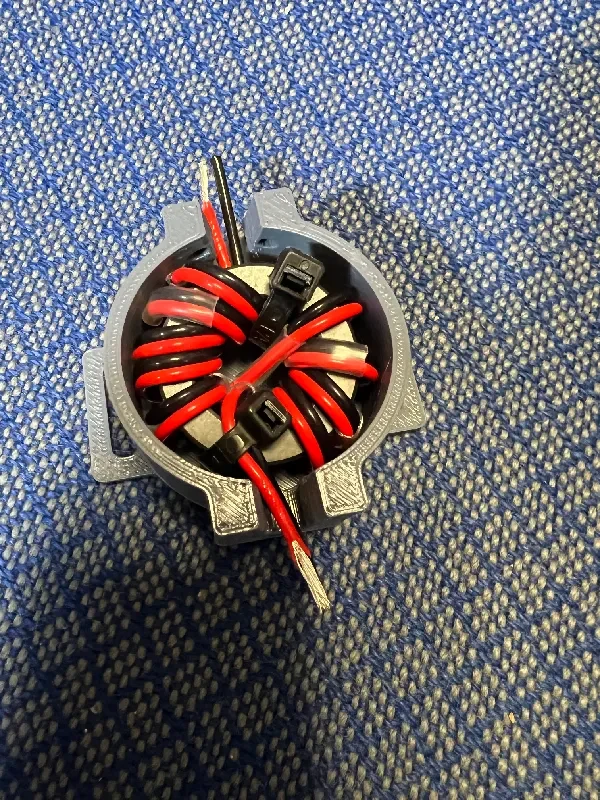

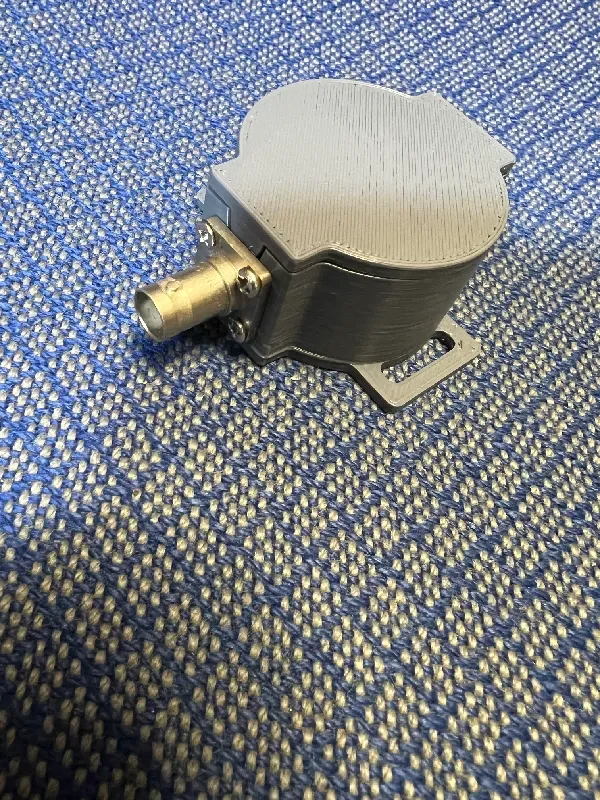

На обоих концах предусмотрен стандартный разъем BNC с 4 отверстиями. Эту версию легче подключить — вы можете подключить ее снаружи корпуса и вставить сборку сверху. После завершения крышку можно приклеить. На фотографиях показан пример дросселя для частоты 28 МГц, намотанного 10-витковым проводом из ПФТЕ, который я сделал для коаксиального вертикального диполя.

Я напечатал свой из PLA с соплом 0,6 мм и высотой слоя 0,3 мм. Это портативное оборудование, поэтому PLA подойдет.
