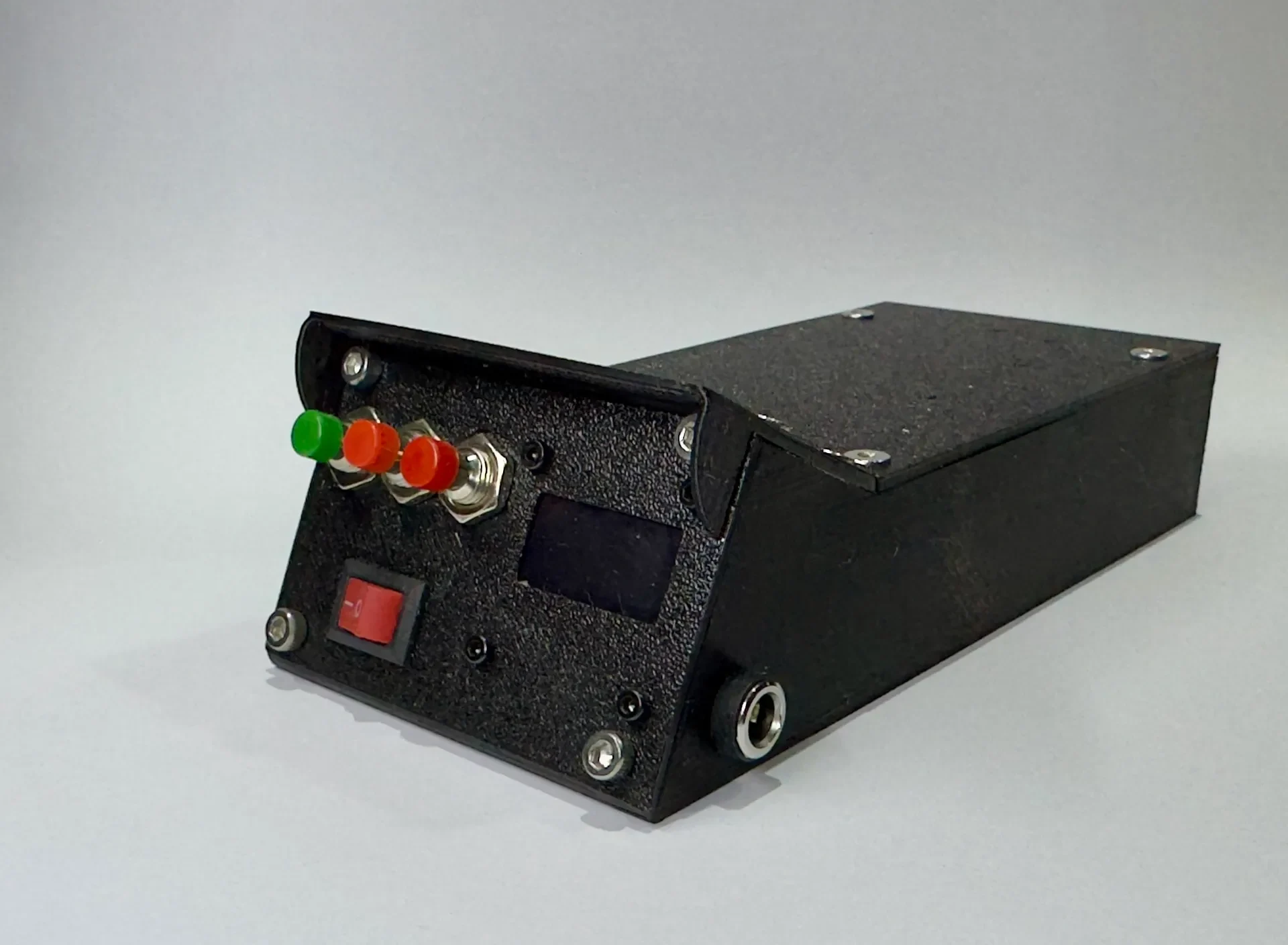

Компактный и прочный корпус для популярной платы тюнера ATU-100 (7×7). На передней панели расположены три кнопки мгновенного действия, OLED-дисплей размером 0,96 дюйма и разрешением 128×64, кулисный переключатель питания KCD11 и разъем постоянного тока. На задней панели имеются вырезы для разъемов UHF/SO-239. Печатает без подставок (дополнительные опоры только вокруг отверстий UHF/DC). Я разработал детали для печати лицевой стороной вниз, чтобы текстура нагревательного стола стала внешней отделкой сверху, спереди и снизу.
Описание
Это мой взгляд на корпус ATU-100, ориентированный на небольшие размеры, простоту сборки и аккуратный «приборный» вид.
Основные моменты

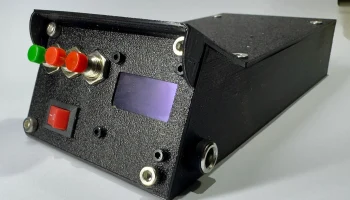

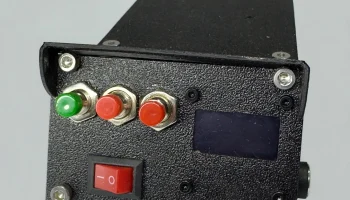

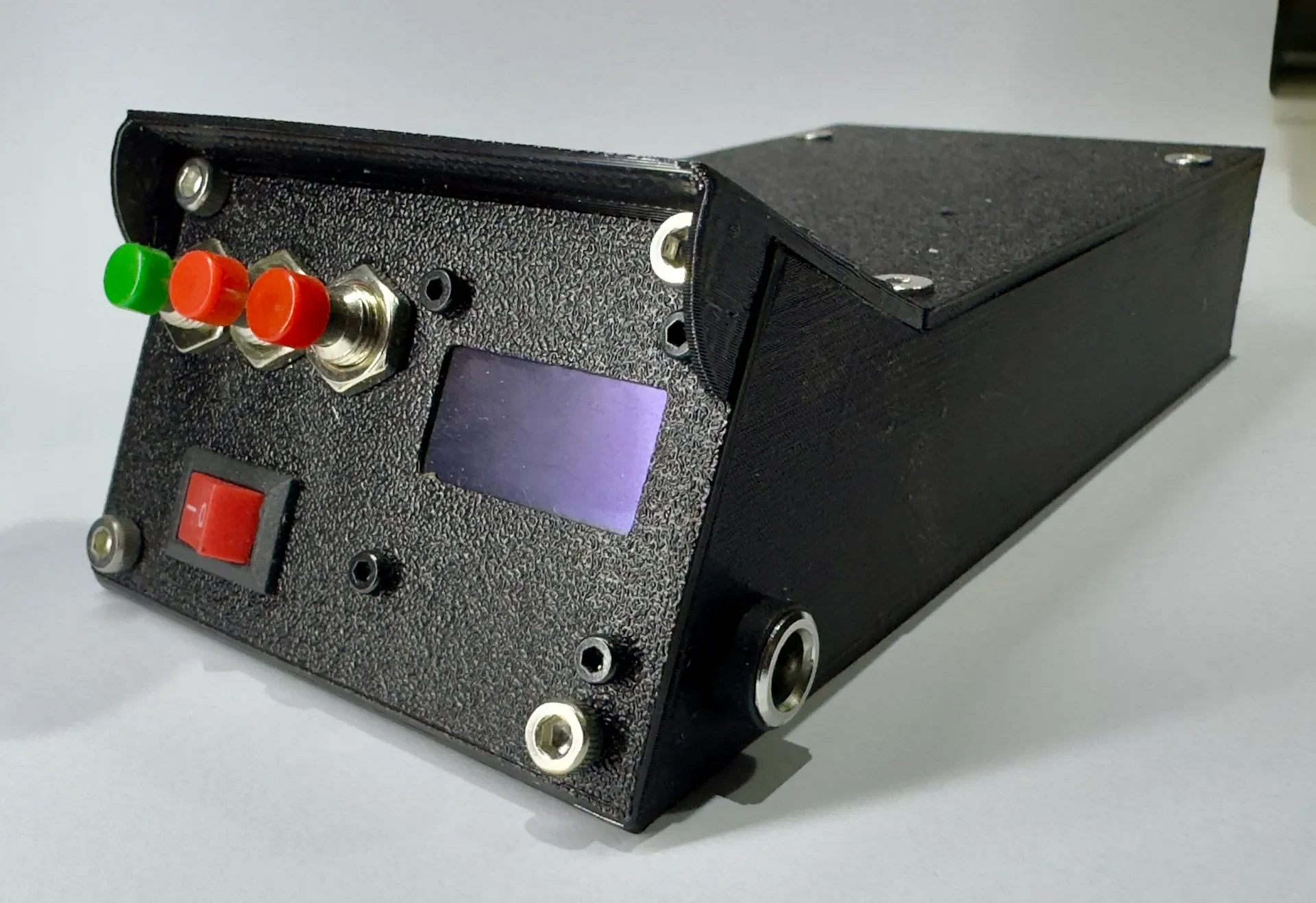

Наклонная передняя панель обеспечивает хорошую видимость 0,96-дюймового OLED-дисплея.

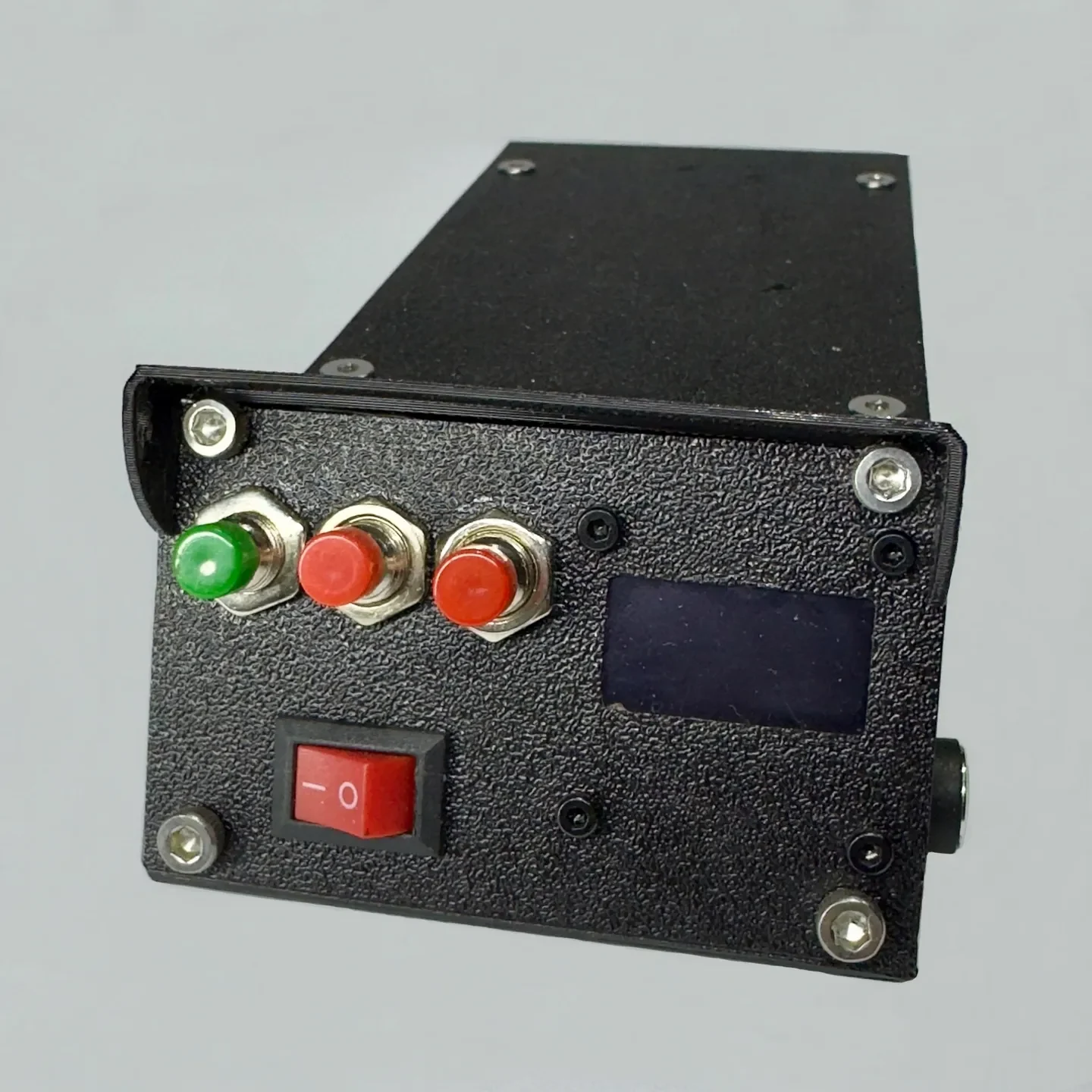

Три кнопки мгновенного действия диаметром 6,7 мм (Tune/Bypass/Mode в моей сборке).
Встроенная секция питания: переключатель ВКЛ/ВЫКЛ KCD11 + разъем питания постоянного тока.
Задняя панель с двумя вырезами UHF/SO-239.
Термофиксированные вставки (M3H4) для стоек печатных плат.

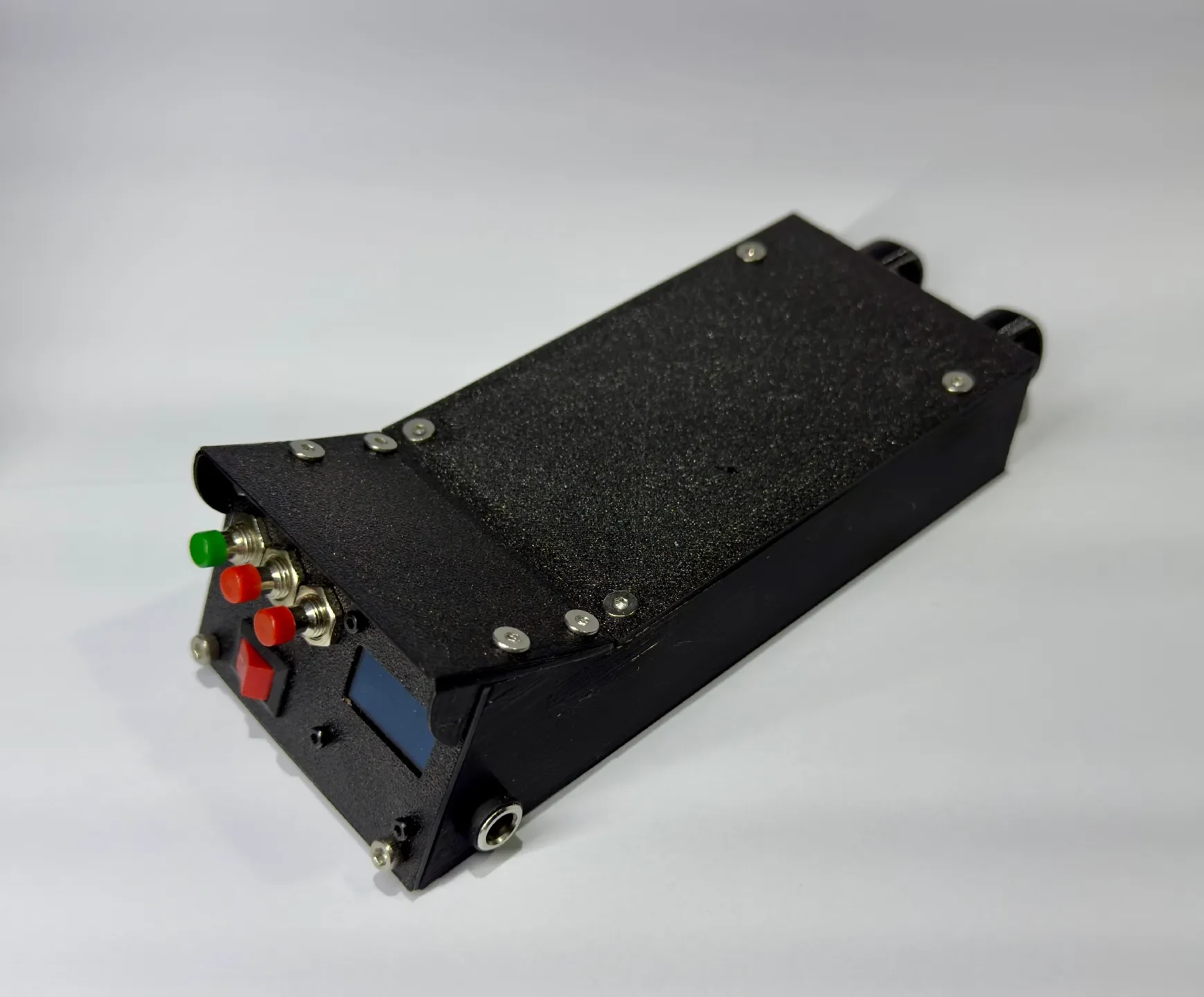

Печатает плоско, лицевой стороной вниз, поэтому верхняя/передняя поверхности имеют рисунок нагревательного стола (то же самое для нижней панели).

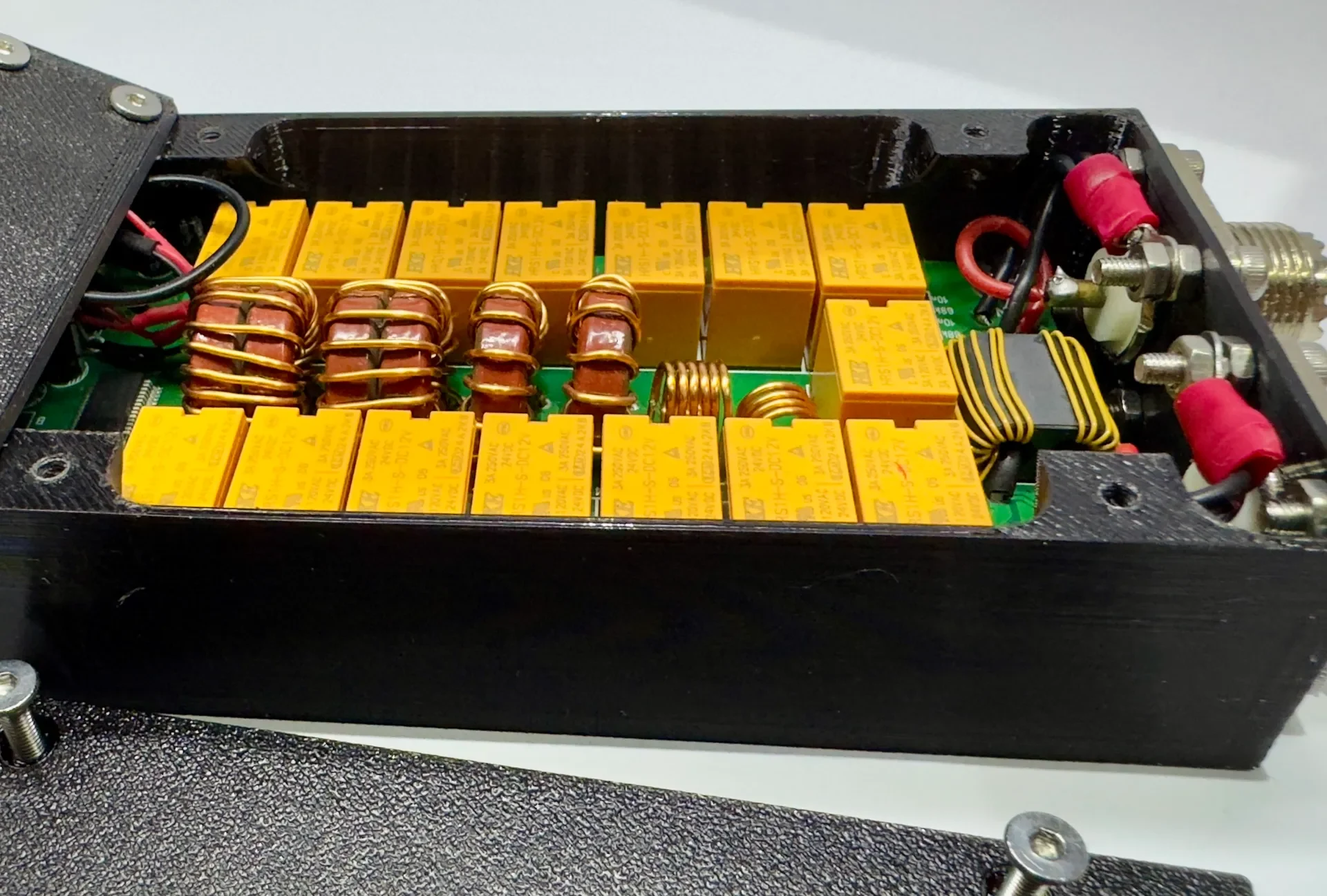

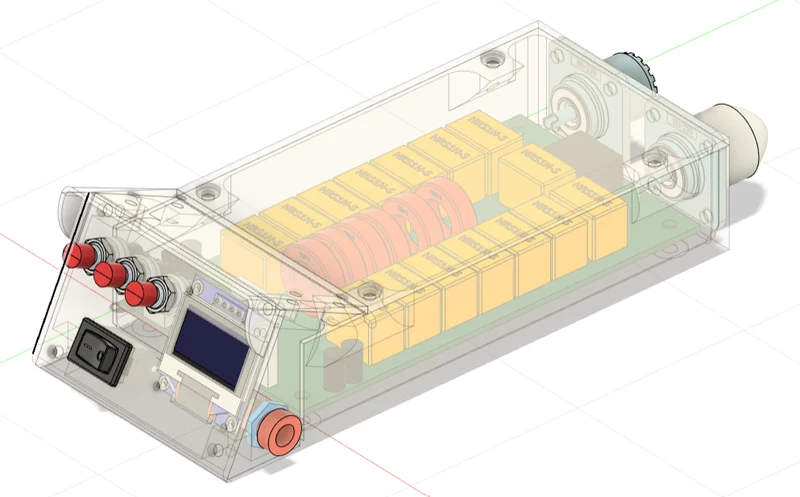

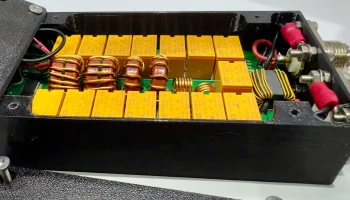

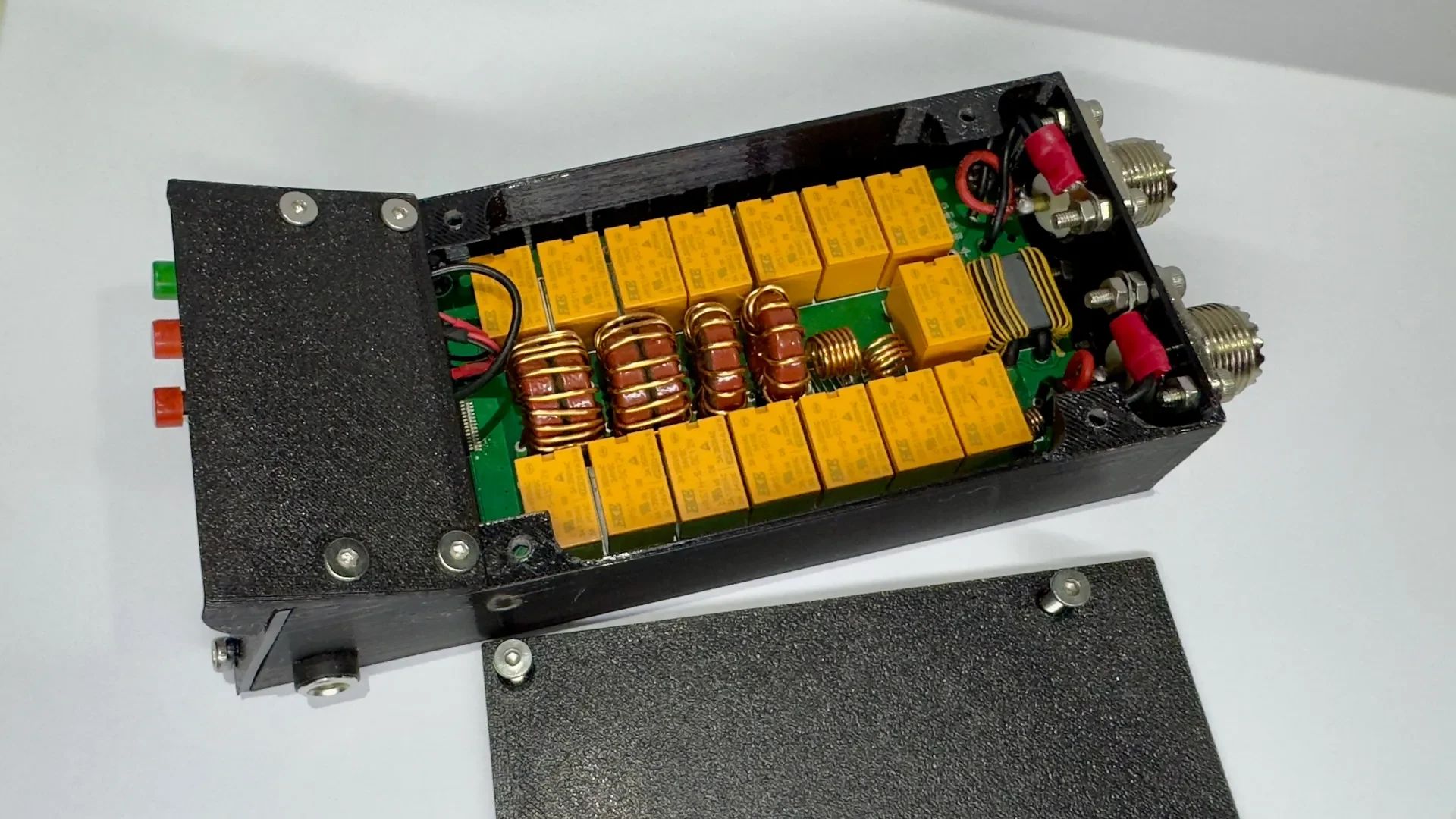

Плотная внутренняя упаковка вокруг стандартной платы ATU-100 и реле (см. фотографии).
Примечание. Платы и сборки ATU-100 немного различаются. Проверьте плату и разъемы перед окончательной сборкой.
Спецификация материалов (BOM)/оборудование
(в дополнение к плате/комплекту ATU-100)
Кнопочный переключатель мгновенного действия Ø 6,7 мм — x3
OLED-дисплей 128×64, 0,96″ — x1
Разъем панели SO-239 — x2
Кулисный переключатель KCD11 (вырез ~8,65×14 мм) — 1 шт.
Разъем постоянного тока Ø 7,4 мм (для монтажа на панели) — x1
Вставки термореактивные М3Н4 — х4
Винты:
М3х7 (или М3х8) — х4 (верхняя крышка)
M3×6 — x12 (стойки печатной платы, передняя панель и передняя верхняя часть)
М1,5 — х4 + гайки М1,5 х4 (плата OLED)
Файлы включены
Main Body.stl (печать лицевой стороной вниз для уменьшения поддержки)
Main Top.stl (печать лицевой стороной вниз для текстурированной внешней поверхности)
Front Top.stl (печать лицевой стороной вниз для текстурированной внешней поверхности)
Front.stl (кнопки 3 × 6,7 мм, OLED-окно, KCD11)

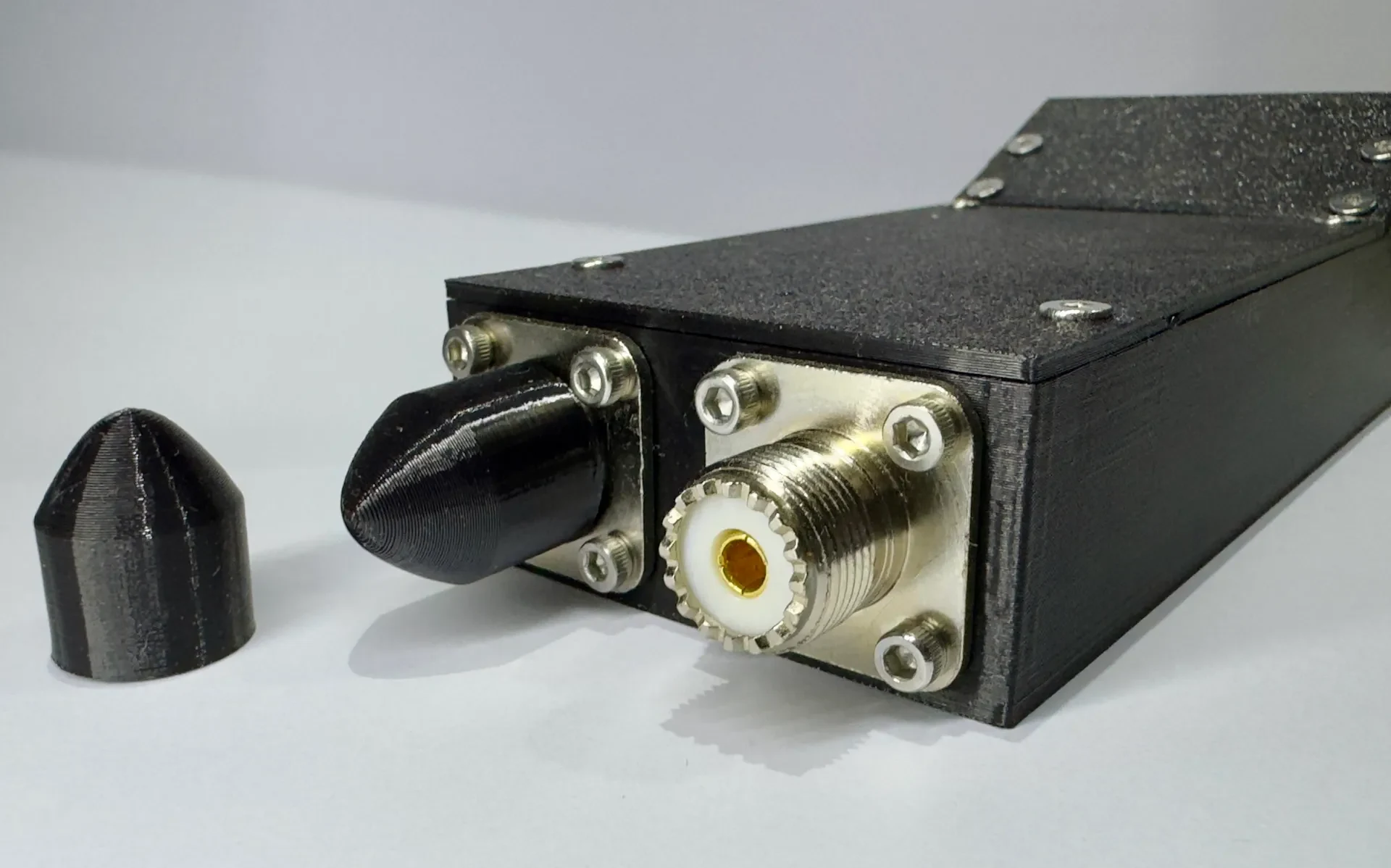

СО-239 (УВЧ) Кап.стл (опция, для защиты разъема УВЧ при хранении; требует поддержки)
Настройки печати (то, что я использовал)
Принтер: Creality Ender 3 V3 (ядро xz), сопло 0,4.
Материал: PETG или ABS/ASA (лучше нагревается/УФ). PLA работает, но менее термостойкий.
Высота слоя: 0,20 мм.
Периметры (стенки): 5 (для обеспечения дополнительной прочности вокруг о��верстий. Большинство стенок имеют толщину ~ 1,32 мм, что позволяет получить как минимум три периметра полной ширины линии с предустановками слайсера Creality)
Верх/низ: сплошной 2 мм
Заполнение: 40 % гироид или перекрестная штриховка (большинство структурных областей сплошные, независимо от заполнения).
Поддержка: только вокруг отверстий для разъемов УВЧ и постоянного тока, если необходимо; большинству принтеров они не потребу��тся.
Допуски/Примечания
Отверстия для кнопочного переключателя мгновенного действия рассчитаны на внешний диаметр 6,7 мм;
вырез KCD11 ~8,65×14 мм (стандарт панели); если ваш переключатель тугой, слегка заправьте края.
Внимание:
Окно OLED подходит для обычных модулей I²C размером 0,96 дюйма и размером 128×64. Существуют различные варианты, поэтому проверьте свой и не прижимайте его к передней панели силой — вы можете треснуть стекло дисплея.
Не перетягивайте винты модуля OLED; вы можете повредить дисплей. Конструкция корпуса обеспечивает минимальный зазор между стеклом дисплея и передней панелью, поэтому будьте осторожны при сборке.
Безопасность
Это только корпус. Убедитесь в правильности проводки, предохранителей и радиочастотного заземления. Используйте на свой страх и риск.
