Кронштейн заднего бампера QAV-S

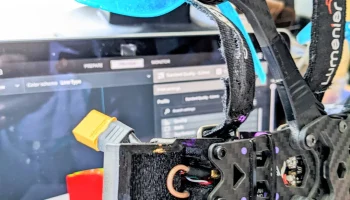

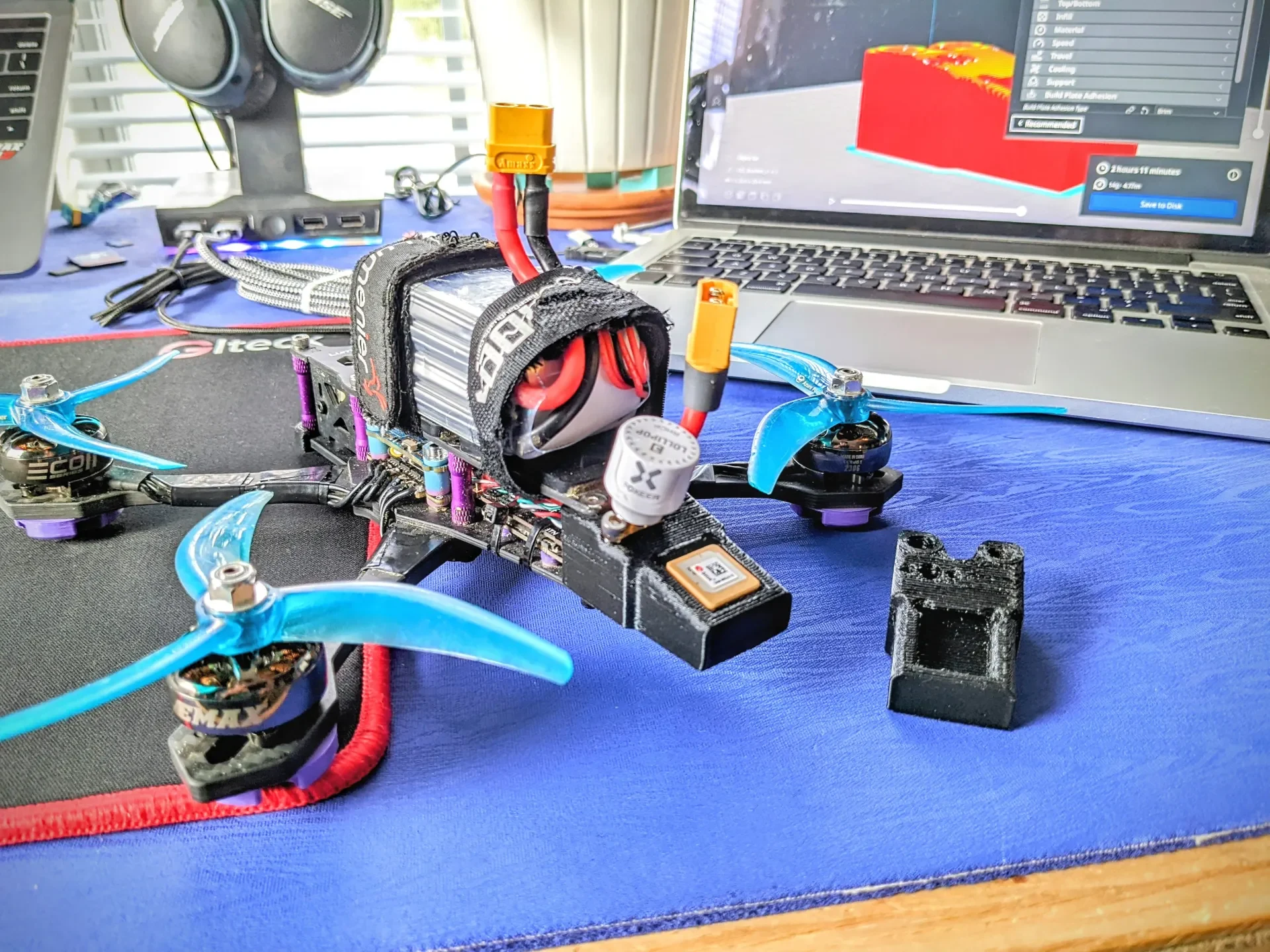

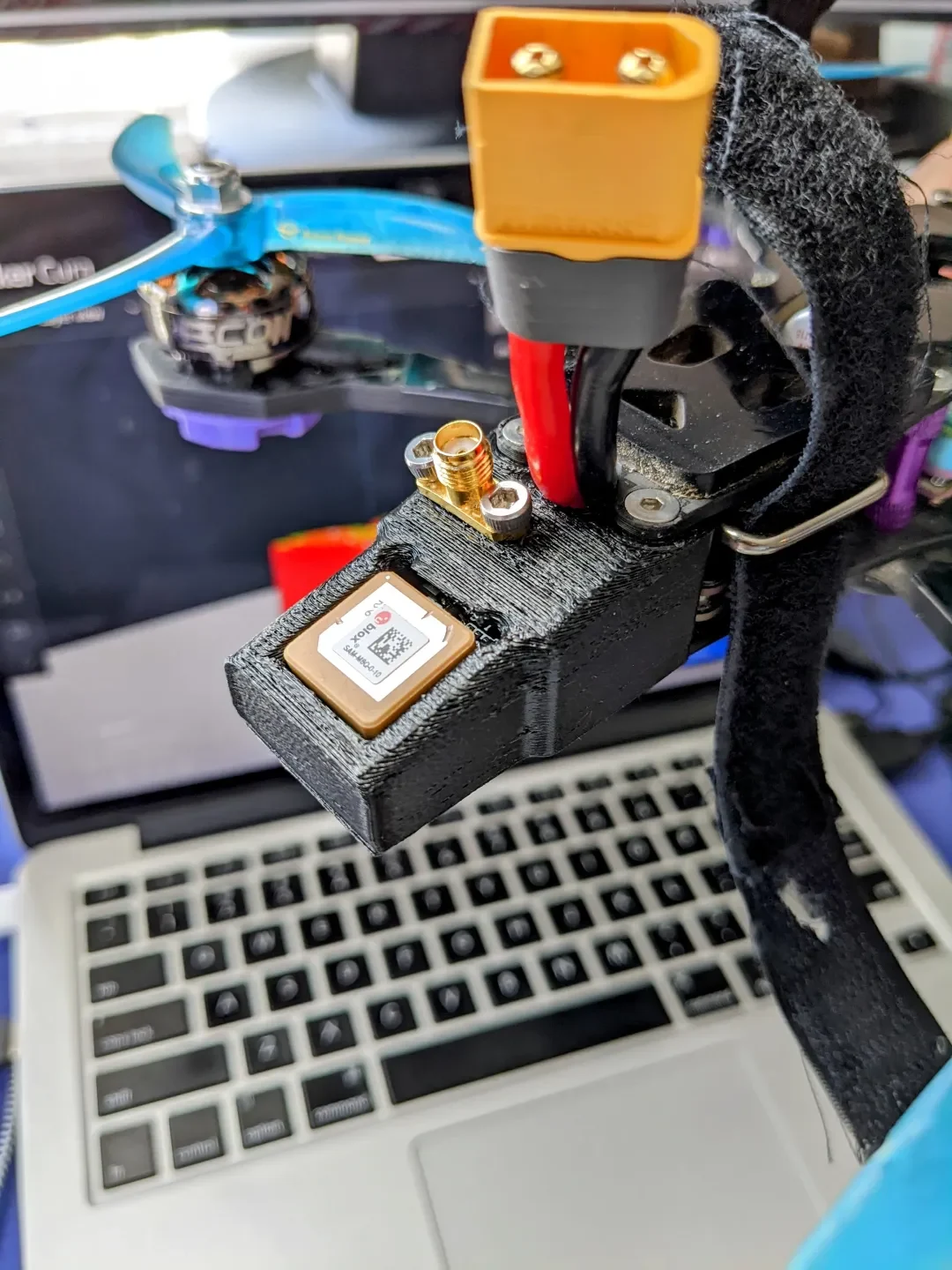

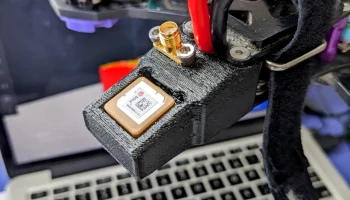

Это кронштейн для задней части 5-дюймовой рамы дрона QAV-S Bardwell Edition. Он предназначен для поддержки антенны видеопередатчика с помощью панельного кронштейна SMA с двумя винтами M3-6. Он также удерживает GPS-антенну MATEK SAM-M8Q. Обе антенны ориентированы под углом -15° от верхней части рамы.
Антенна видеопередатчика установлена слева, чтобы обеспечить достаточно места для проводов GPS. Это также снижает нагрузку на кабель видеопередатчика (по крайней мере, в моей сборке).
Это должно быть напечатано в ТПУ. Вы точно не сможете установить GPS-антенну, если распечатаете это PLA. Он очень плотно прилегает, и извлечь его еще сложнее. В большинстве моих прототипов я просто вырезал антенну с помощью ножниц.

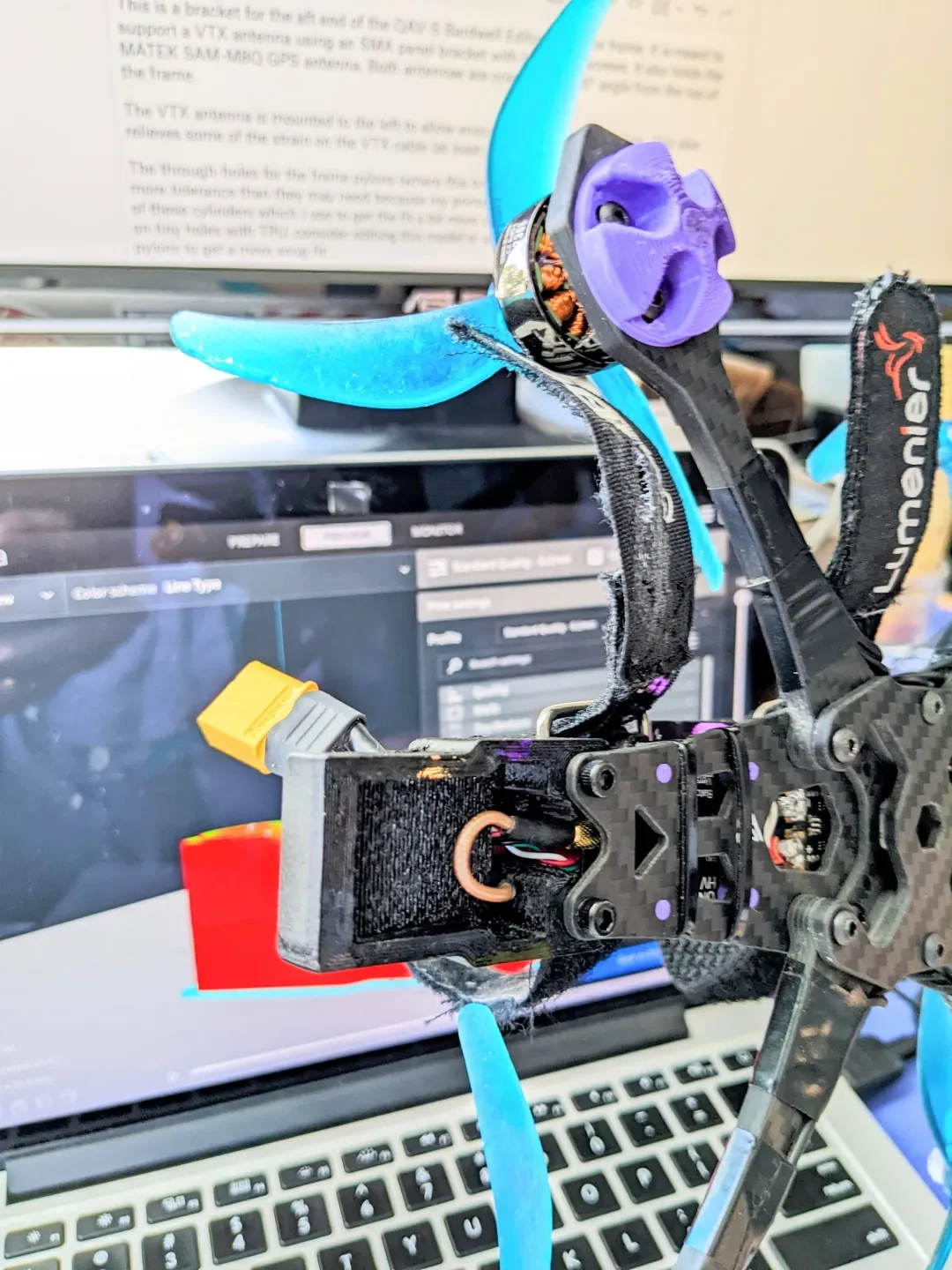

Сквозные отверстия для опор рамы (где этот кронштейн крепится к раме) имеют немного больший допуск, чем может потребоваться, потому что у моего принтера довольно плохая натяжка внутри этих цилиндров, которую я исп��льзую, чтобы обеспечить более плотное прилегание. Если вы не сталкиваетесь с натягиванием крошечных отверстий в ТПУ, рассмотрите возможность редактирования этой модели или добавления малярной ленты вокруг пилонов, чтобы обеспечить более плотное прилегание.
