ADS-B Двойной отражатель Moxon
Это полностью экспериментальная антенна, основанная на прочитанной мной статье о Moxons с двойным рефлектором.
Для его создания вам понадобится следующее:
6 маленьких тонких кабельных стяжек.
1 гнездо SMA с прямоугольным основанием и винтом на гайке
Провод 22AWG/0,5мм^2
Печать антенны:

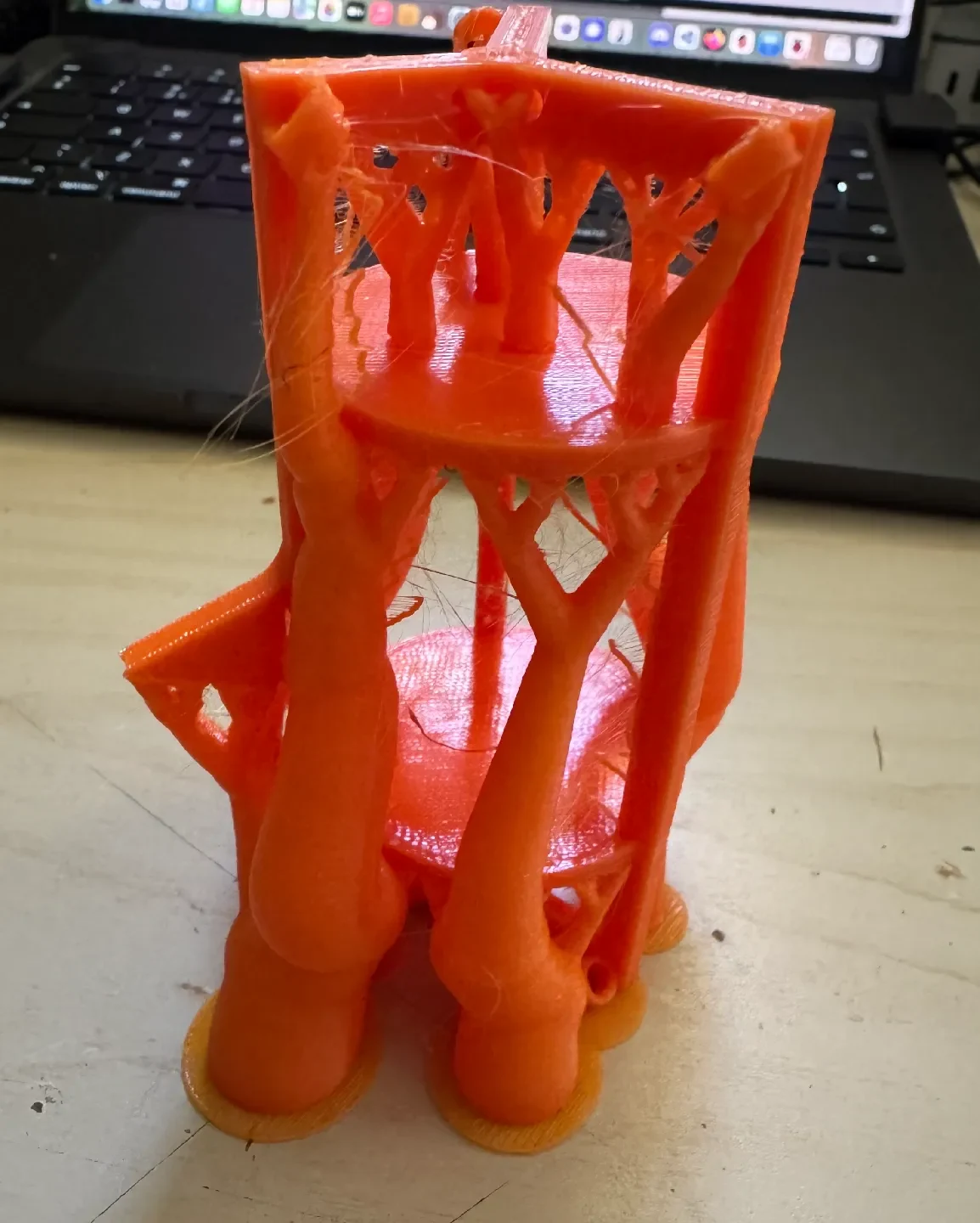

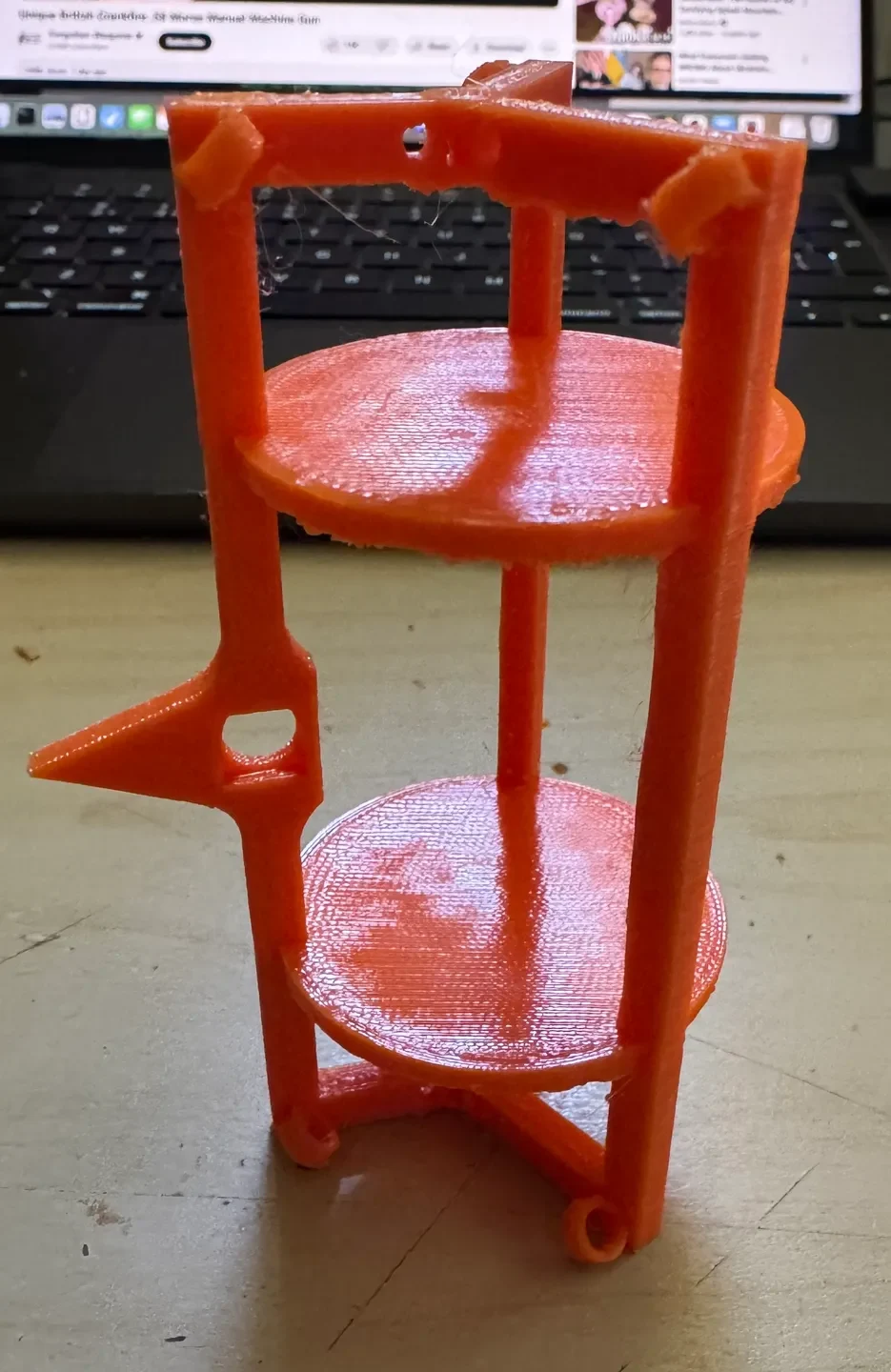

Я предлагаю печатать вертикально с подставками. При печати я использовал органические подложки.
Создание отражателей.
Возьмите кусок проволоки длиной примерно 14 см, пропустите один его конец через любое из фиксирующих отверстий на одной из сторон отражателя рамы moxon и плотно закрепите его с помощью кабельной стяжки или суперклея. Отрежьте лишнюю проволоку и обрежьте конец кабельной стяжки.
Пропустите провод через обе удерживающие петли на стороне отражателя, убедившись, что он закреплен настолько, насколько это возможно, и пропустите его через другое удерживающее отверстие. Закрепите эту сторону другой кабельной стяжкой и обрежьте лишнее.
Скопируйте шаги 1 и 2 для другого отражателя.
Конструкция ресивера и заземления:
Возьмите 2 отрезка проволоки каждый примерно по 8 см в длину. Зачистите примерно 2-3 мм проволоки с одного конца каждой проволоки.
Припаяйте один из этих проводов к центральному контакту разъема SMA, а другой провод — к любому из заземляющих контактов разъема SMA.

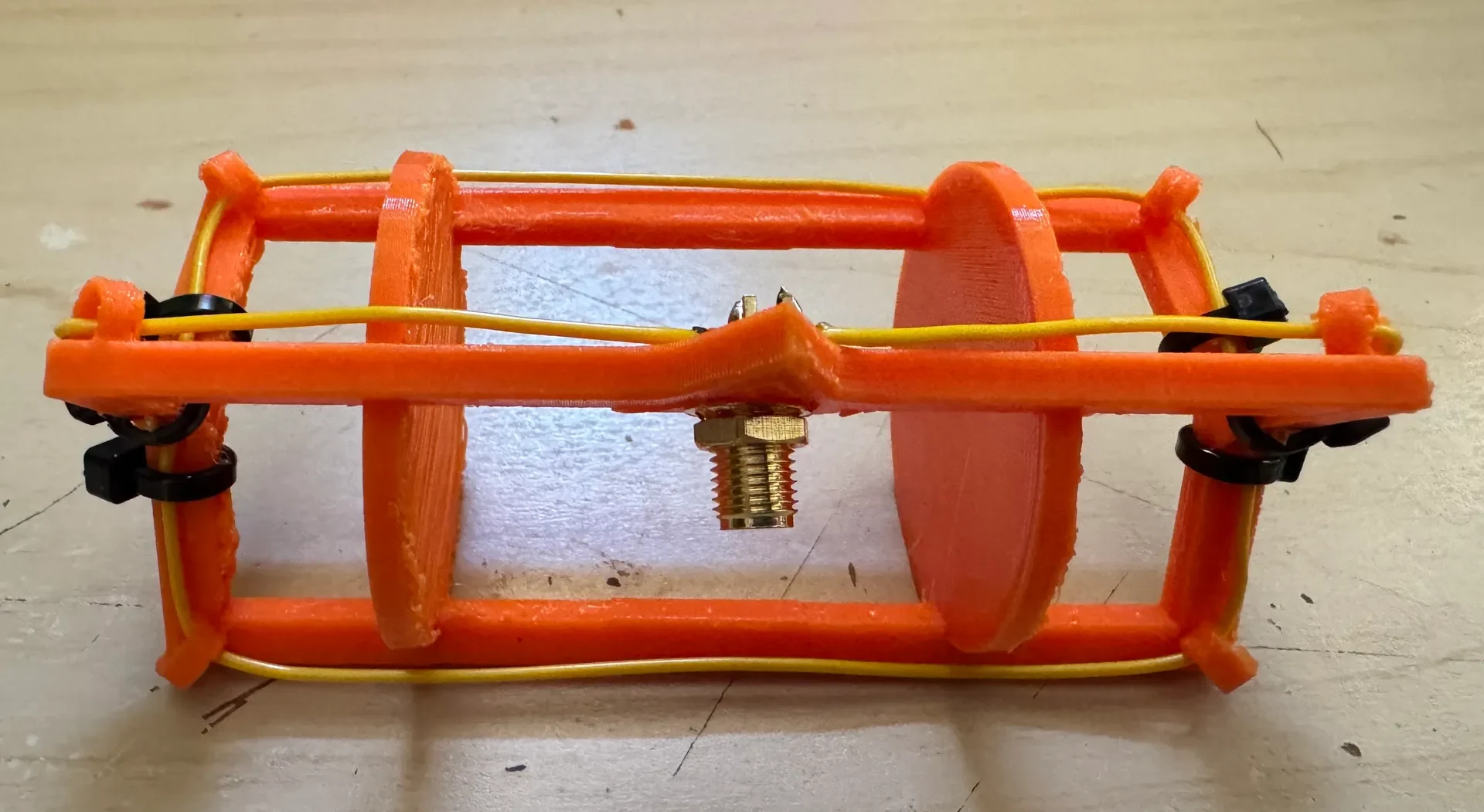

Проденьте цилиндр разъема SMA через большое отверстие рядом с указателем на рамке moxon и убедитесь, что стопорная гайка затянута должным образом.
Пропустите провод, прикрепленный к центральной стойке разъема SMA, через одну из петель на раме, убедившись, что он закреплен настолько, насколько это возможно, и пропустите через фиксирующее отверстие. Снова закрепите его с помощью кабельной стяжки или суперклея и обрежьте лишний провод и свободный конец кабельной стяжки.
Пропустите провод, прикрепленный к заземляющему контакту, через единственную неиспользуемую петлю на раме и просуньте его через фиксирующее отверстие. Обрежьте лишнюю проволоку и снимите свободный конец кабельной стяжки.
Характеристики этой антенны интересны тем, что при горизонтальной установке она улавливает локальный трафик низкого уровня (менее 920 м), а затем сигнал высокого уровня (6000 м и выше), но ничего промежуточного.
