Yagi VHF-UHF для работы с портативными спутниками + подде...

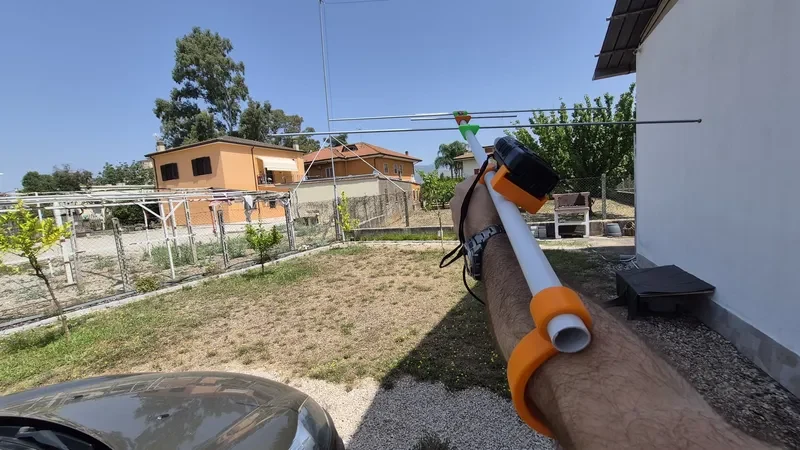

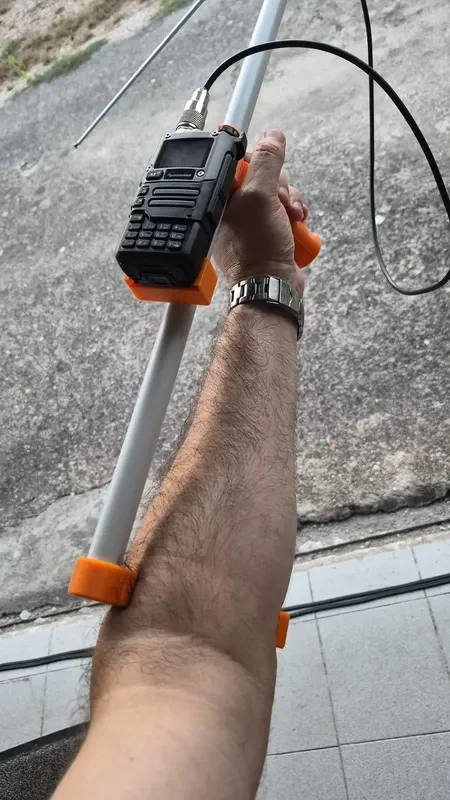

Я разработал эти крепления для создания двухдиапазонной антенны Яги для работы портативных любительских спутниковых радиостанций и приемопередатчика UV-K5. Для стрелы я использовал пластиковую трубку диаметром 20 мм, используемую для электромонтажа.

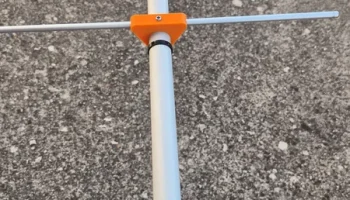

Элементы антенны — алюминиевая трубка 6 мм:

— Отражатель 2 м — 1022 мм — положение 0
|
— 70 см отражатель — 322 мм — положение 230 мм
|
— — 2 м — радиатор 70 см — 469 + 469 мм — позиция 370 мм
|
— 70 см открытый рукав — 318 мм — положение 392 мм

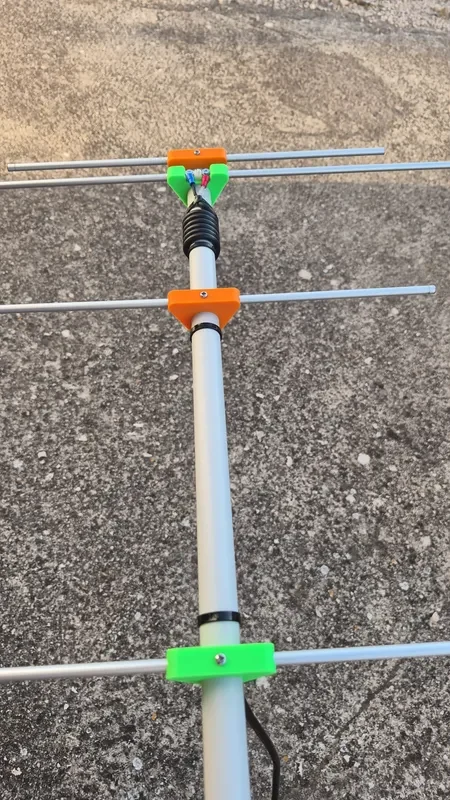

Балун на 6 витков коаксиального кабеля (я использовал RG-58, см. фото)

3D-печатный материал:
— ПЛА+
— заполнение 25%
— нет поддержки

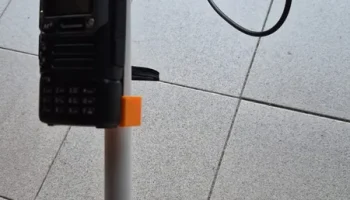

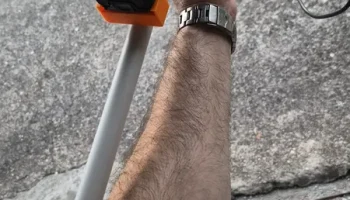

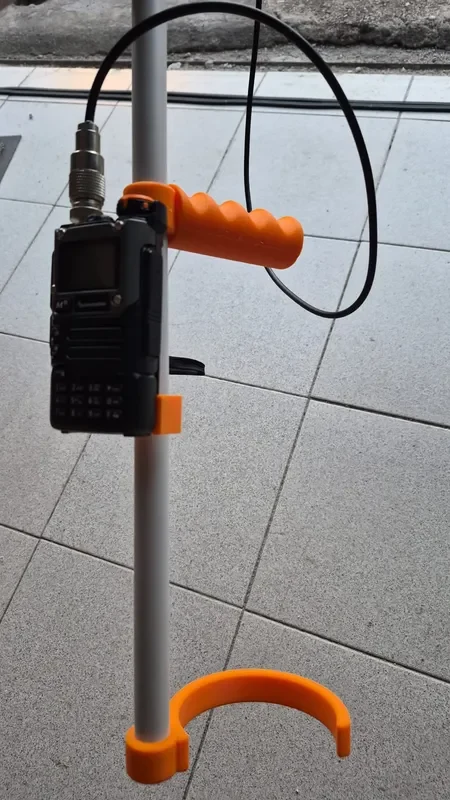

— поля 5 мм только для ручки и держателя UV-K5.
