Крепление Impulse RC Alien RR5

Очистите свою сборку для Impulse RC Alien RR5. Это включает в себя:

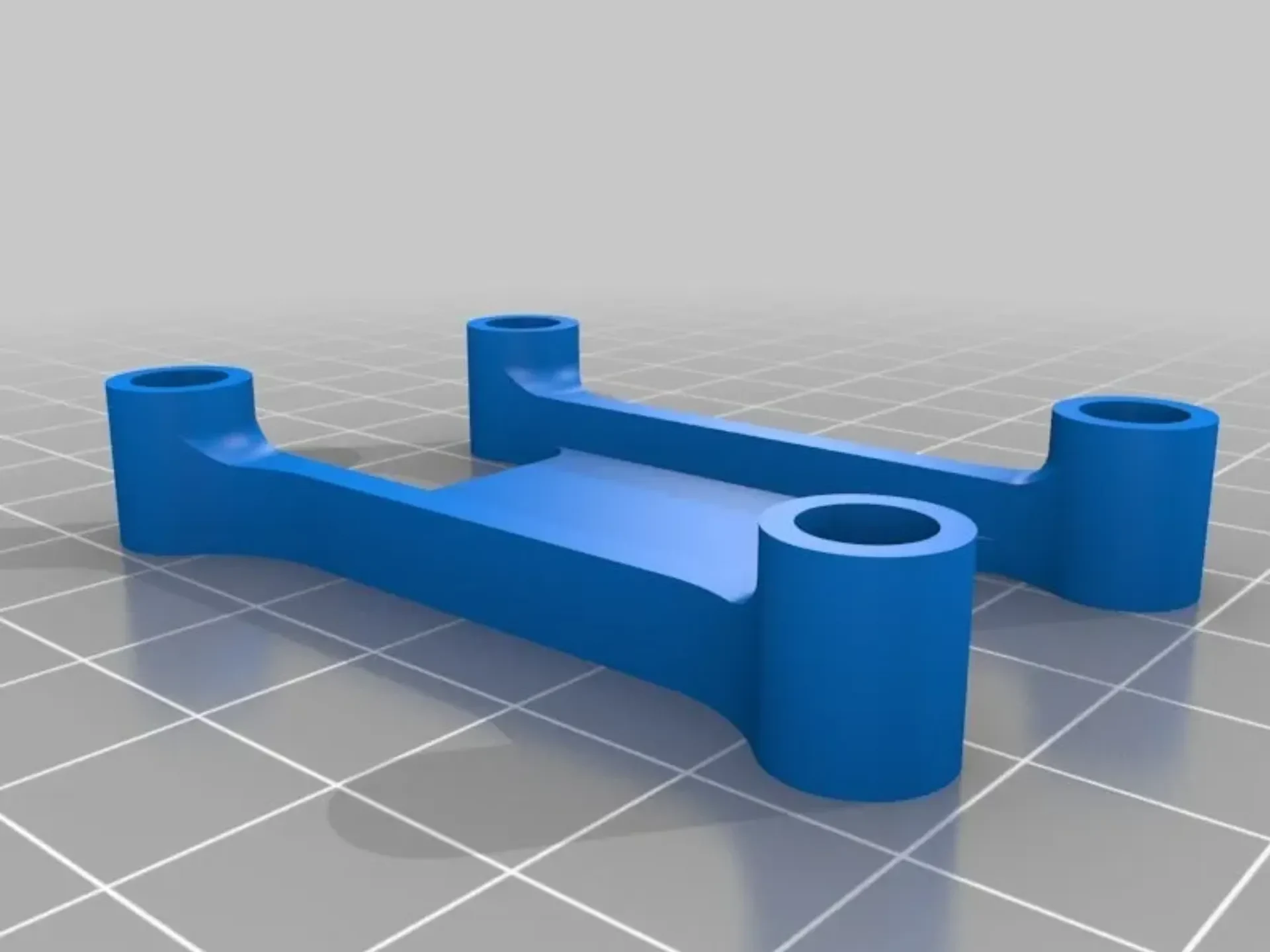

1) Лоток приемника, я разработал его для FrSky X4R, но может работать и с другими, шириной до 22,4 мм (для большего размера можно установить в перевернутом виде)

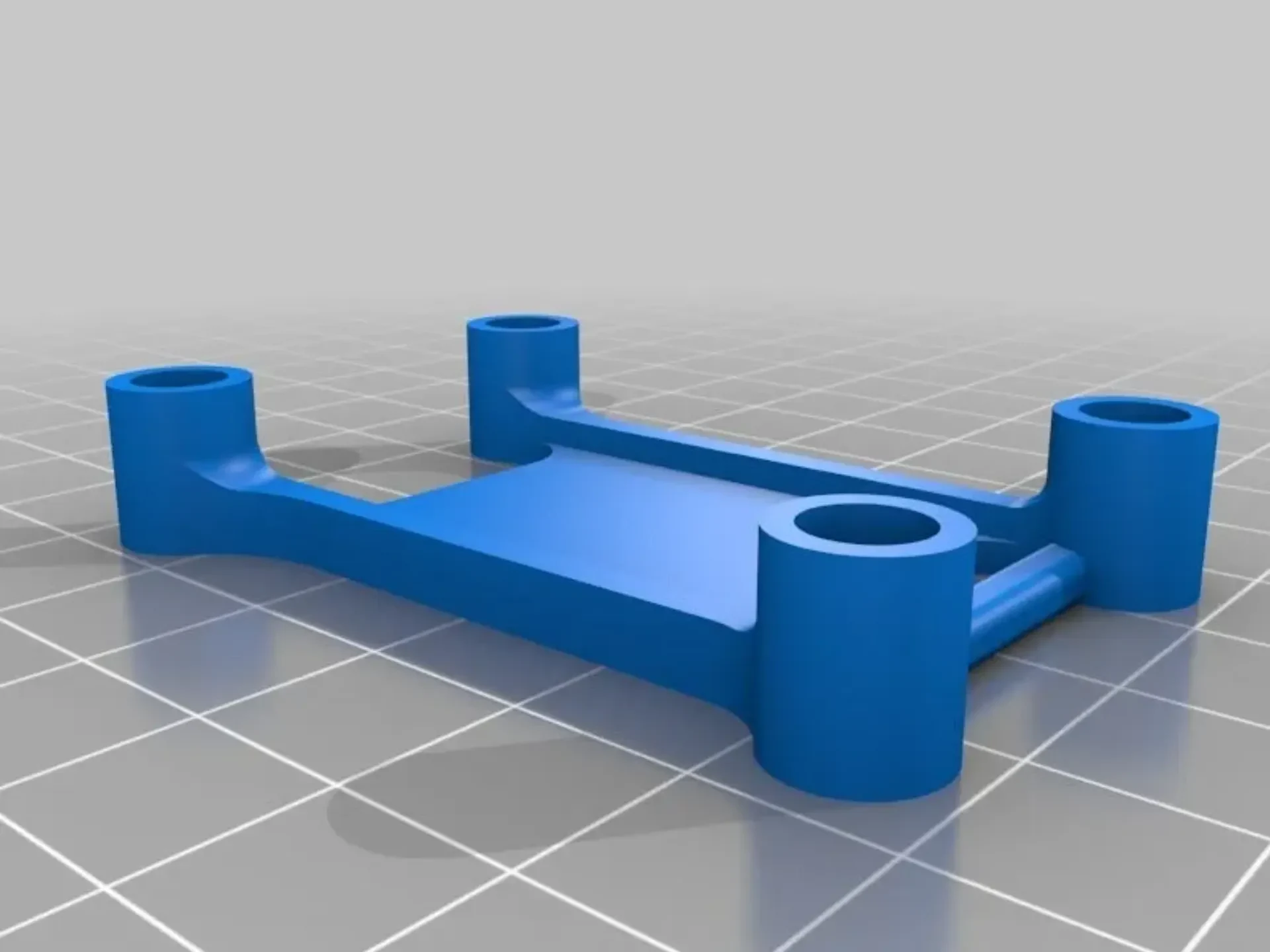

2) Лоток VTX, я разработал его для TBS Unify Pro 5G8 HV — Race, но может работать и с другими лотками шириной до 23 мм (для большего размера можно установить в перевернутом виде). Я добавила сзади горизонтальную перекладину, на которой можно з��вязать косичку для снятия натяжения.

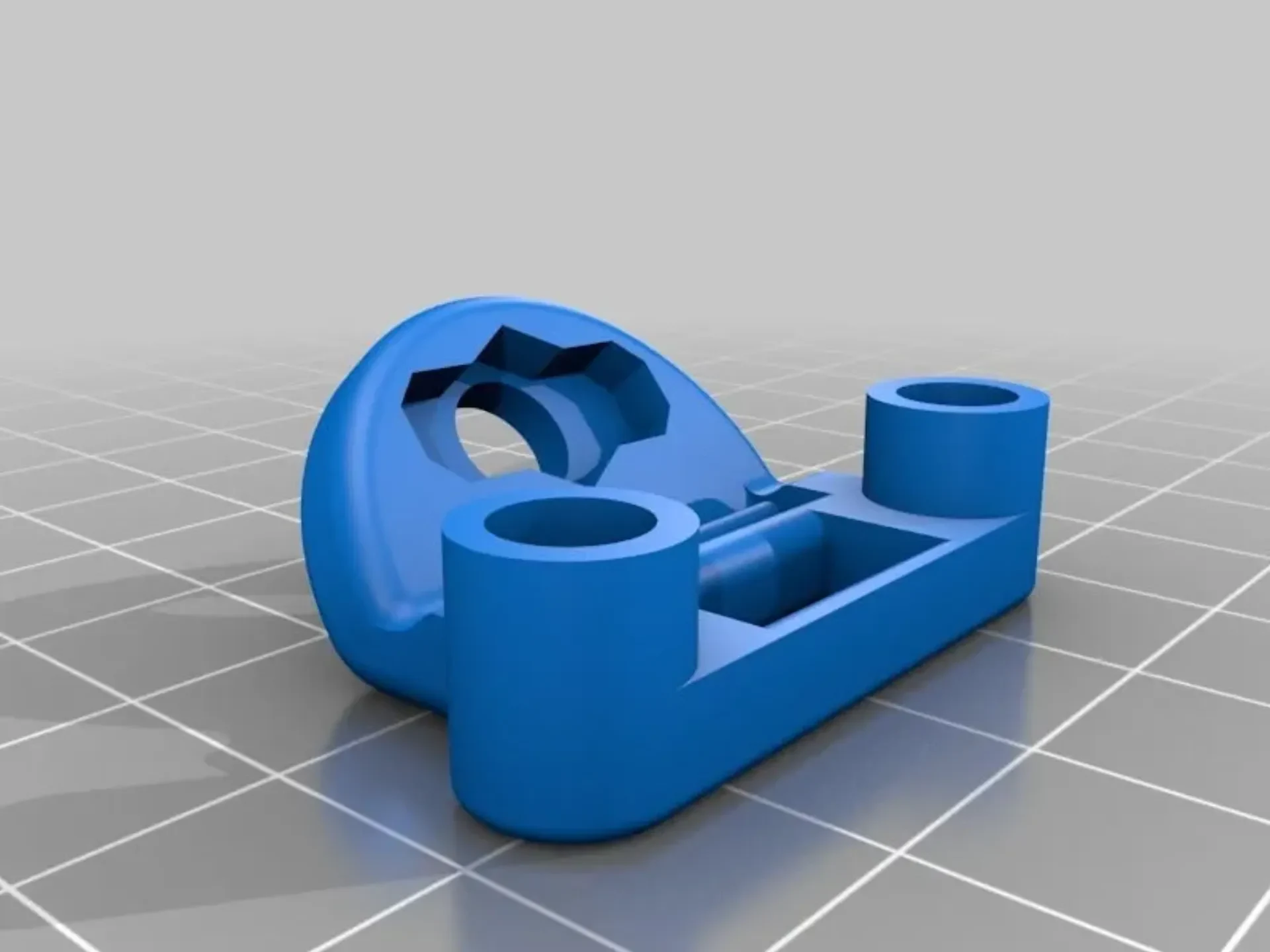

3) Крепление антенны, предназначенное для работы с двумя разными разъемами типа «косичка». у моего TBS был более длинный стержень, но я также использовал некоторые с шестигранной гайкой. У меня есть тест на оба типа. Угол около 50 градусов.

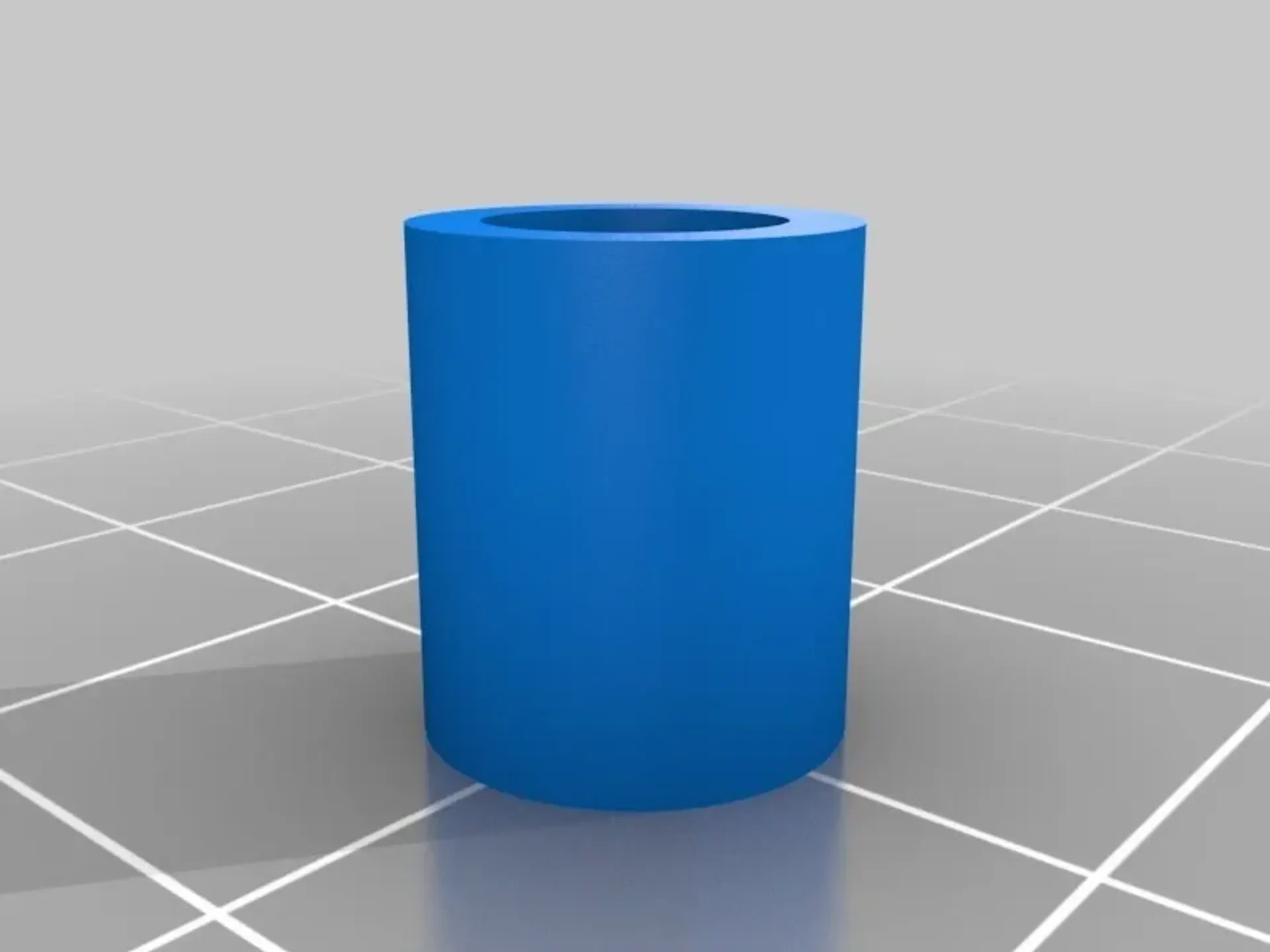

4) Проставки — все три элемента, когда они установлены, не полностью заполняют стек. Я создал несколько проставок, которые, я думаю, будут полезны. (Я еще не распечатывал и не проверял прокладки, поэтому, возможно, им потребуется некоторая регулировка, чтобы правильно заполнить стопку.

Обновлено: 10.08.2018.

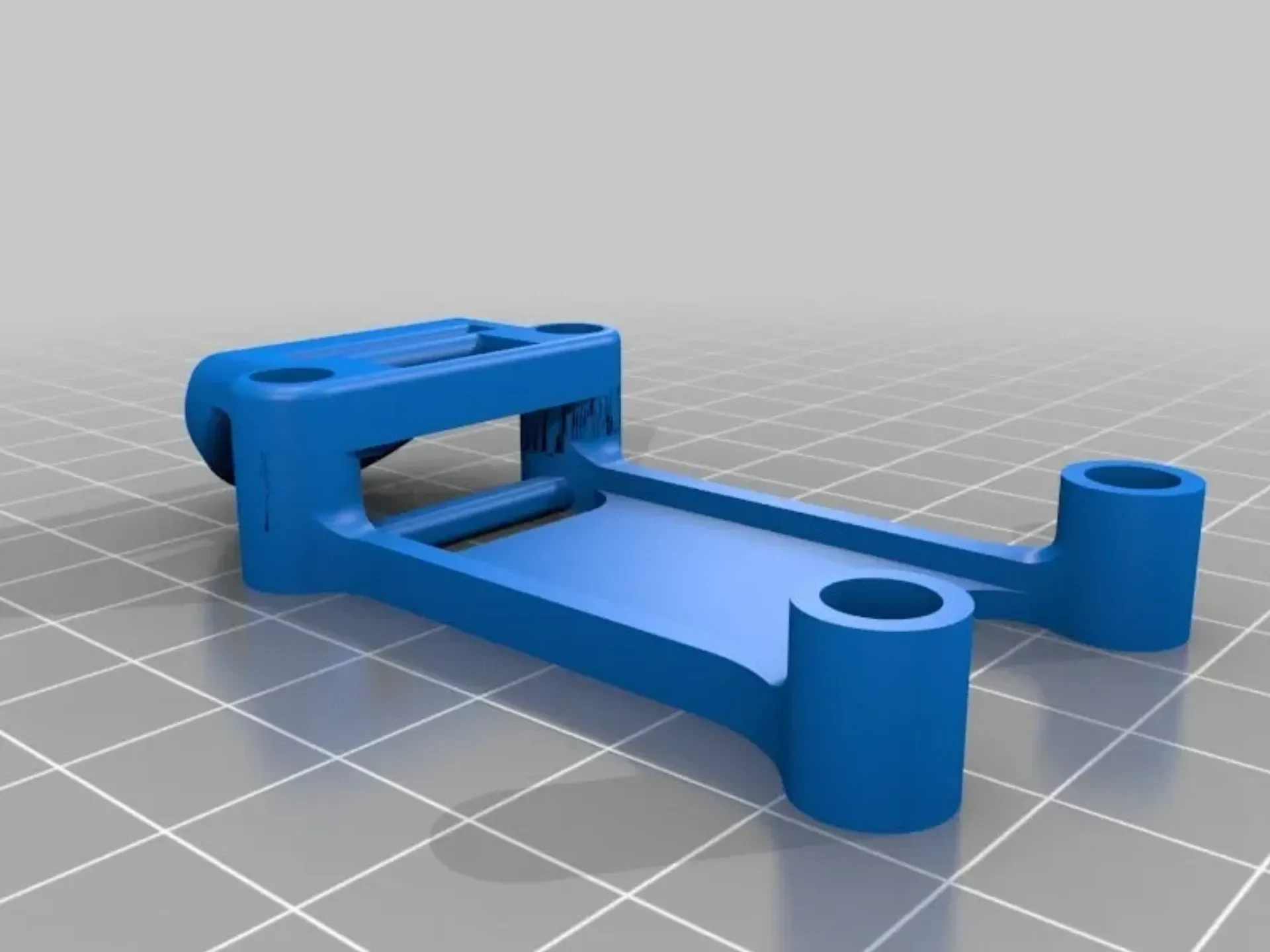

5) По запросу создан объединенный STL, объединяющий лоток видеопередатчика и крепление для антенны. Это было быстрое объединение существующих объектов, поэтому оно не было чистым, как редизайн, но все равно должно работать (не тестировалось в пе��ати).

Распечатать инструкции

Ни для одного из них вам не понадобится поддержка. Даже печатное крепление антенны для меня находка без поддержки.
