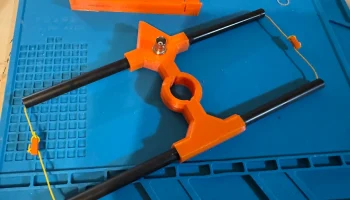

70 см Moxon на базе 2M Moxon от DL2MAN..........

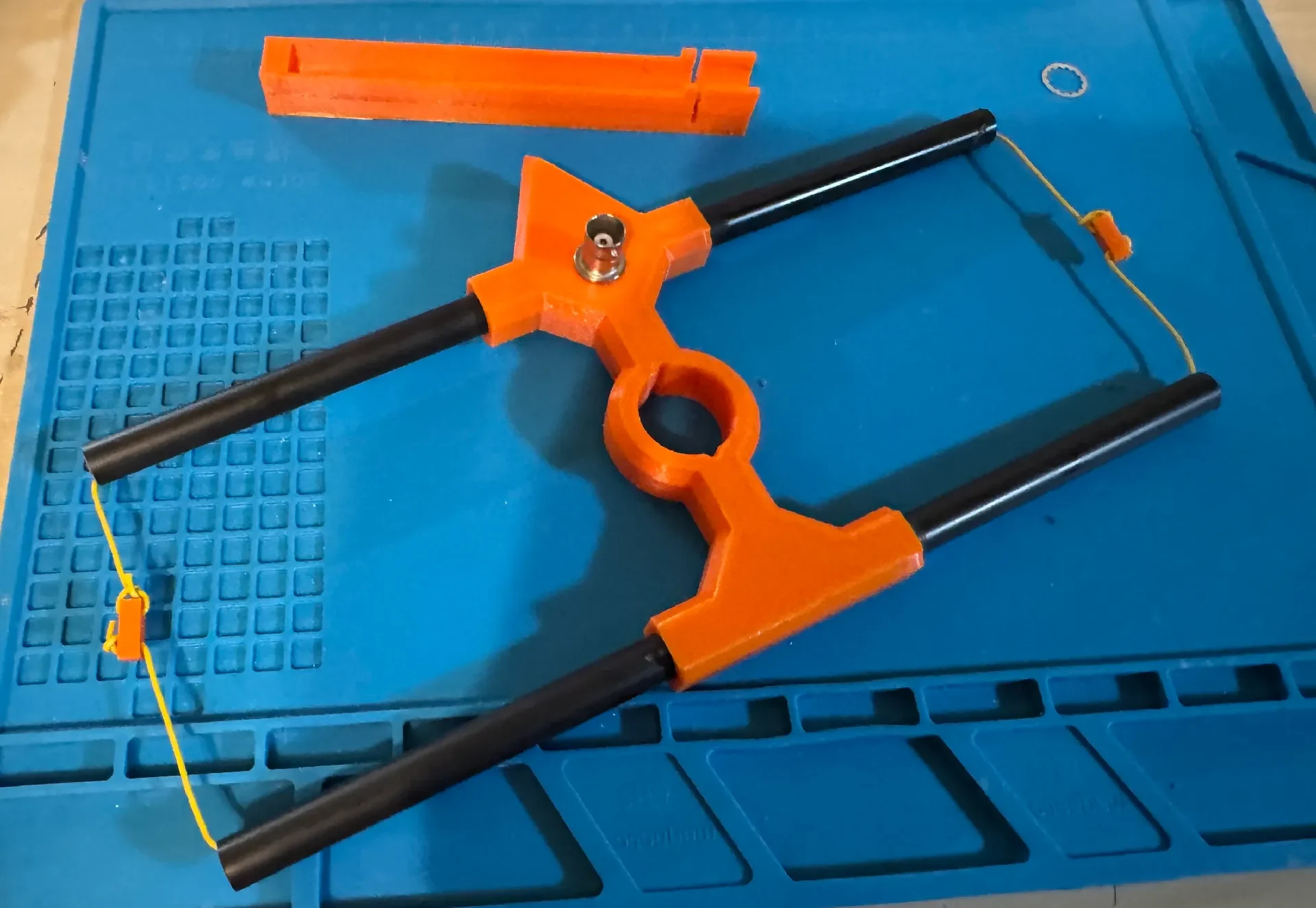

Я обожаю свой 2M Moxon, разработанный DL2MAN, и мне очень хотелось попробовать дизайн длиной 70 см, но мой принтер не смог напечатать его модель размером 70 см, поскольку рабочая пластина была слишком мала. Поэтому я решил создать уменьшенную версию. Это означало объединение средней секции, точки подачи и Т-образной секции в один монолитный блок.

Я также создал приспособление для трубок, чтобы правильно подобрать размеры пластиковых трубок. Для изготовления модели 70 см вам понадобится:

Распечатать:

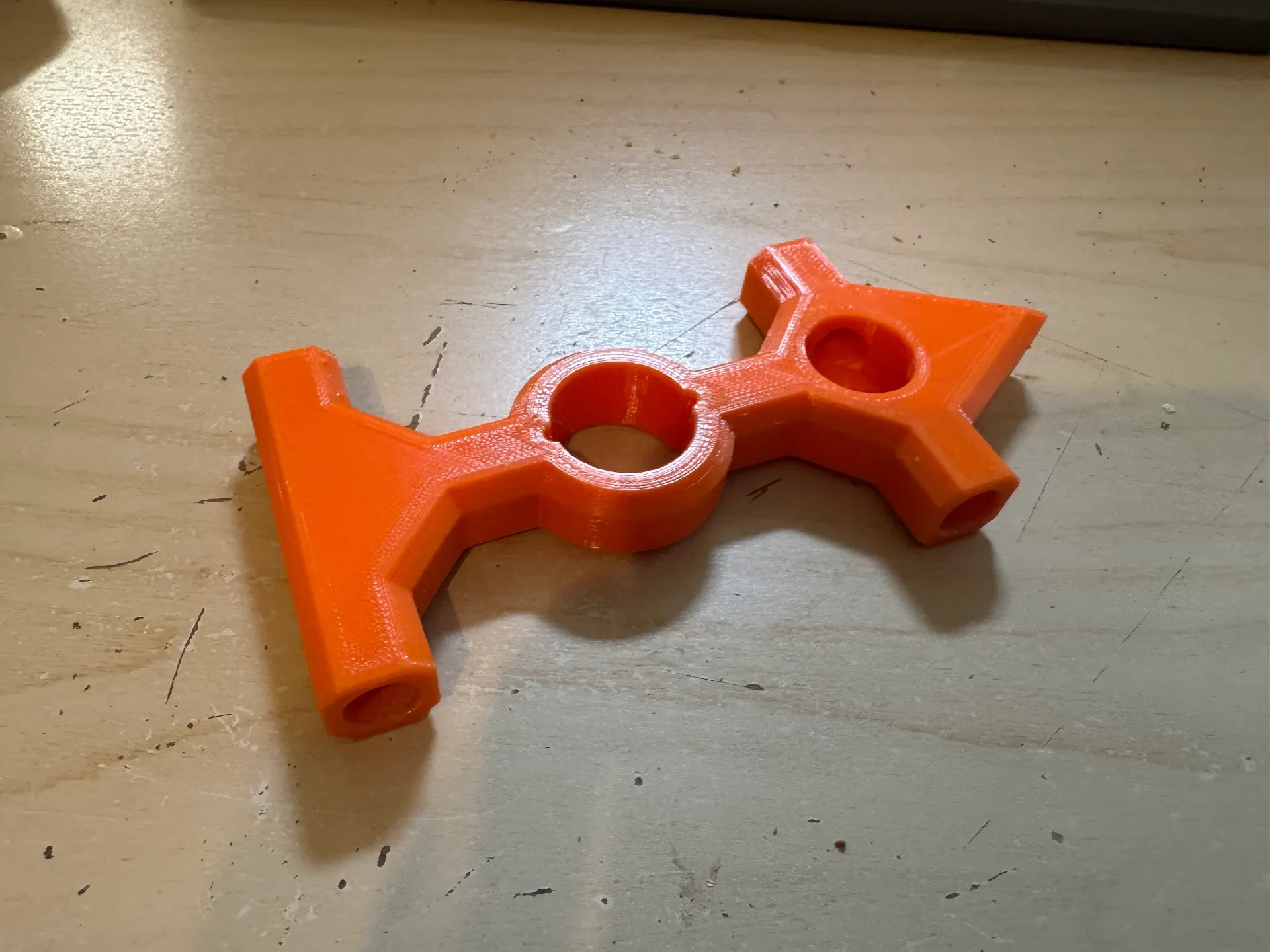

1 х 70 см туловище моксона

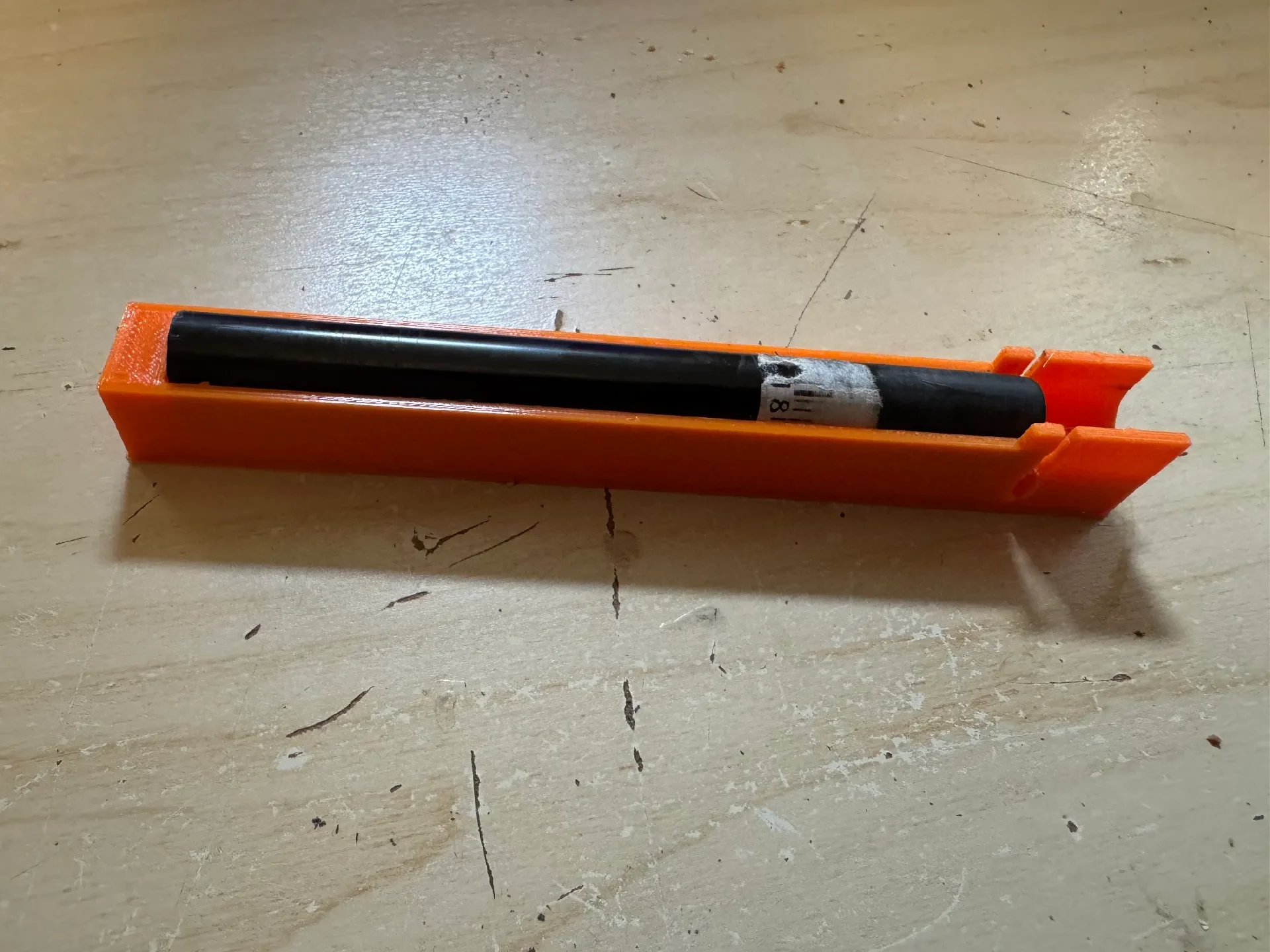

1 приспособление для рук Moxon — это приспособление для обрезки рук до нужной длины.

2 х 70 см изолятора мокса.

Купить:

1 трубка из ПВХ 1 х 1 м, внешний диаметр 10 мм/стенка 1 мм, например https://www.amazon.de/dp/B00ZXPOQHU?psc=1&ref=ppx_yo2ov_dt_b_product_details

Провод 22AWG/0,5мм^2

Разъем BNC, например https://www.amazon.de/ASHATA-Schottstecker-weiblich-Chassis-Monitor-Standard/dp/B07KVTLMNN/
