Рельсы Anytone AT-778UV...

Источник:

www.printables.com

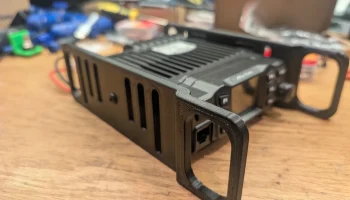

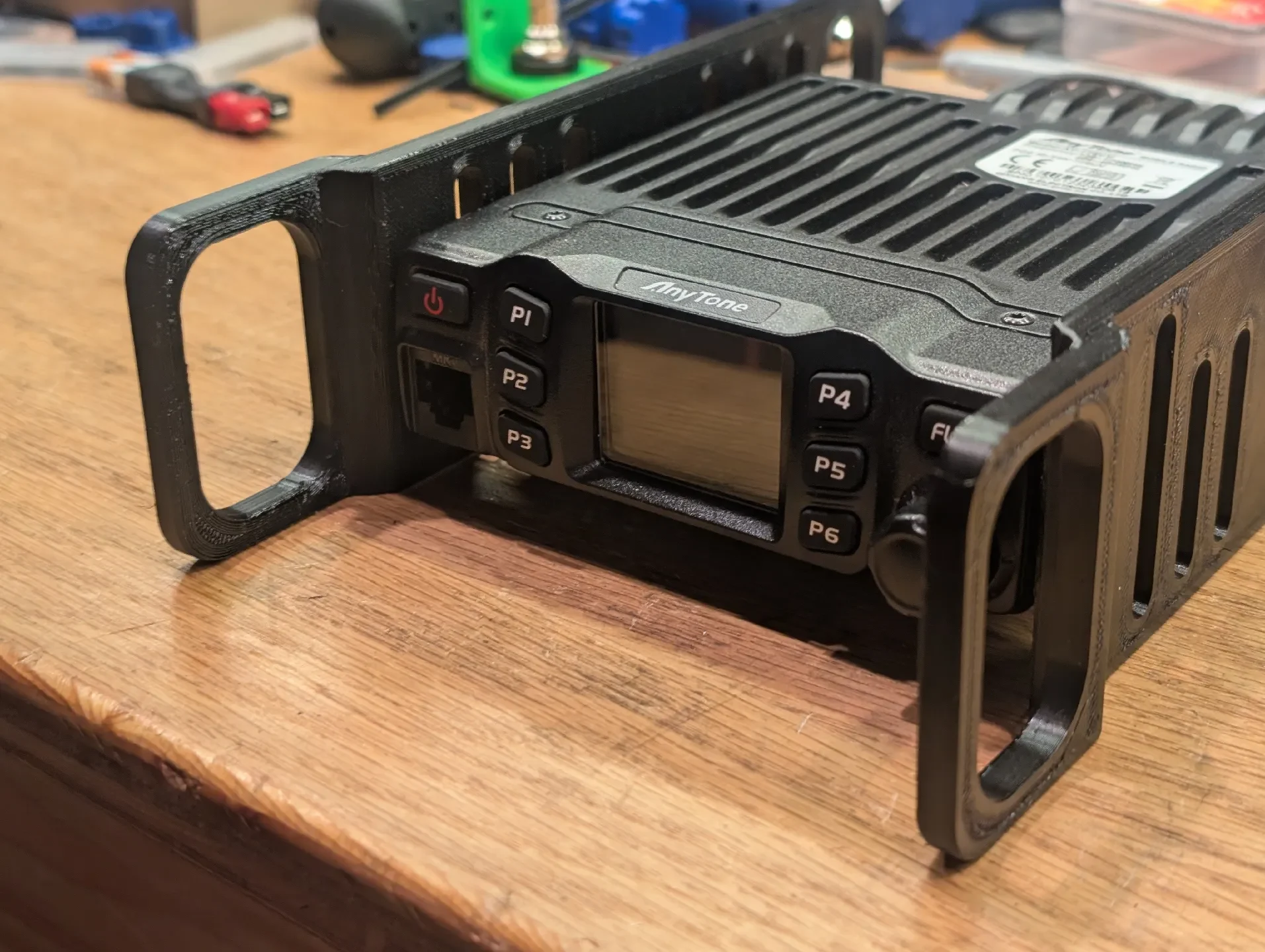

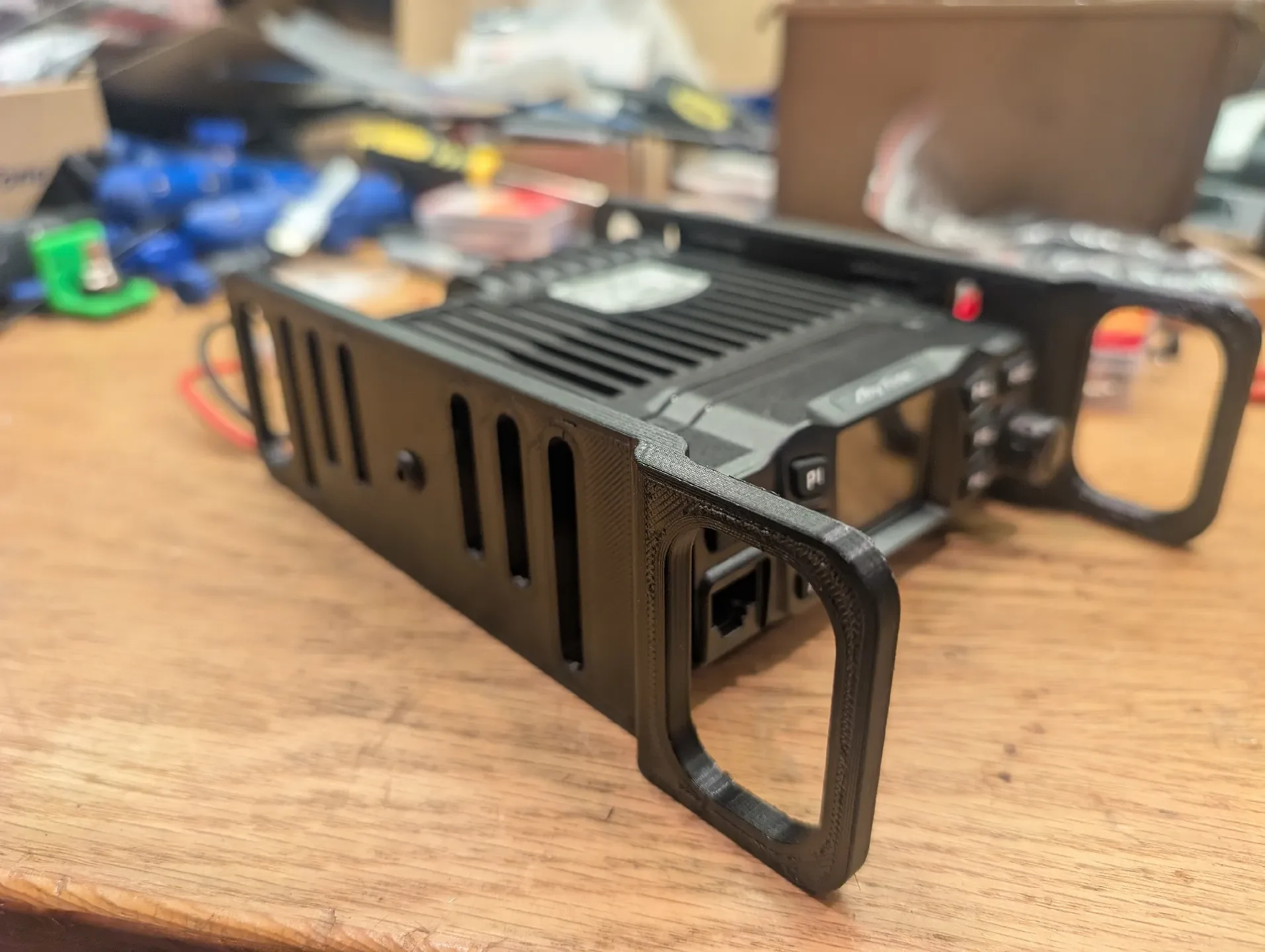

Это распечатанные направляющие для Anytone AT-778UV. Мне нужно было что-то, что защитило бы передние ручки и подключение микрофона, а также заднее коаксиальное соединение.

Существуют проставки для рельсов, которые также можно распечатать, чтобы они оставались выровненными.

Распечатать детали

Я распечатал их из PLA, и они хорошо держатся. Однако здесь, на юго-востоке Техаса, я предлагаю печа��ать в PETG или ASA. Моим последним отпечатком был PETG-CF, и он невероятно прочный.

История версий
v7

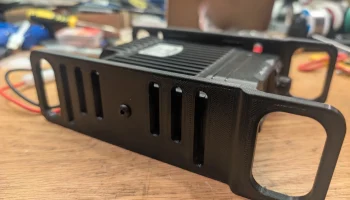

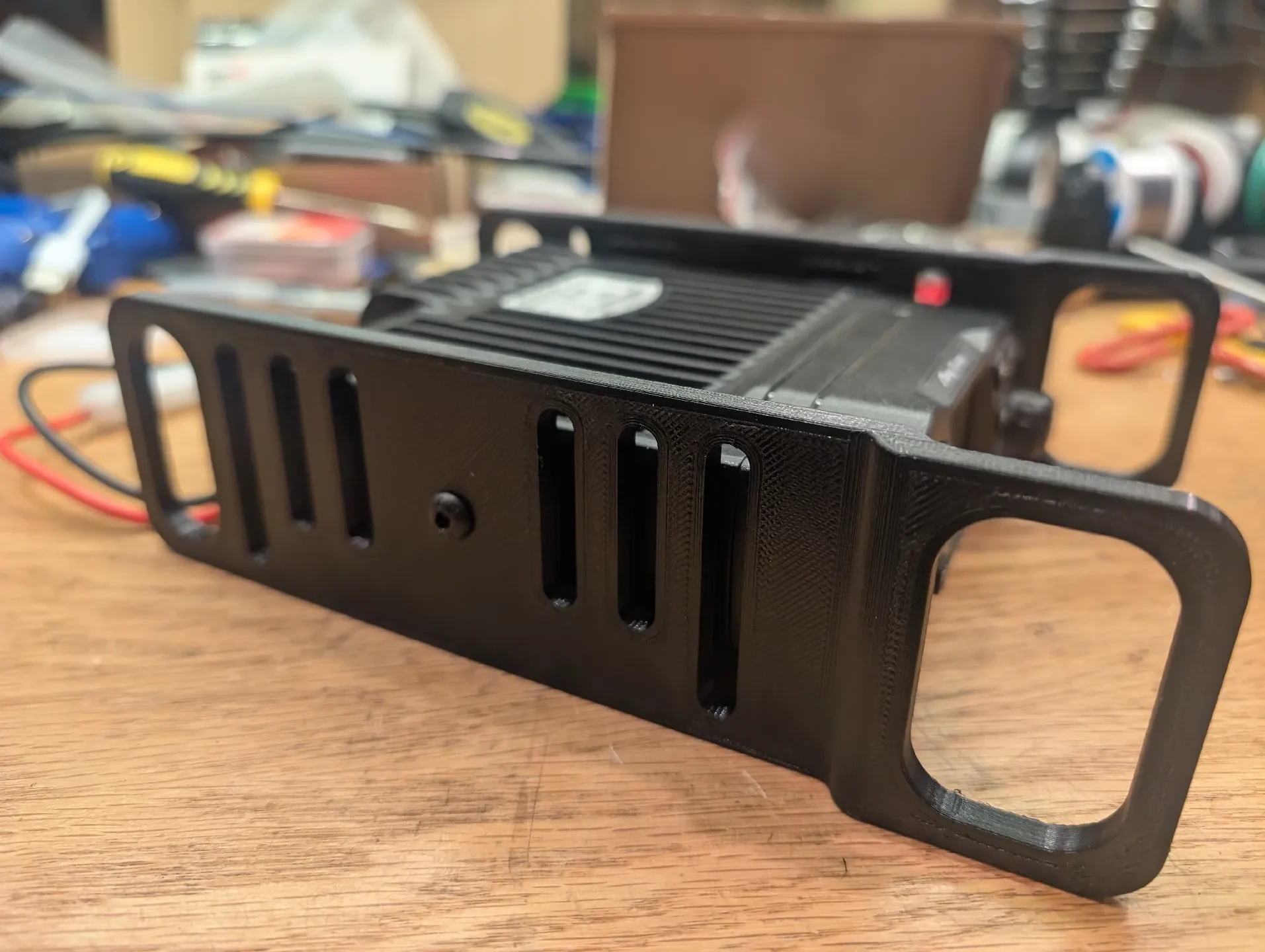

Направляющие имеют высоту 60 мм и простираются на 12 мм ниже и выше радиоприемника. Это защищает радиостанцию и обеспечивает циркуляцию воздуха и свободное пространство для динамиков, если ее положить в сумку или сложить вместе с другим оборудованием. Боковые слоты MLok непригодны для использования. Детали симметричны, поэтому просто отразите их в слайсере.

Направляющие имеют высоту 60 мм и простираются на 12 мм ниже и выше радиоприемника. Это защищает радиостанцию и обеспечивает циркуляцию воздуха и свободное пространство для динамиков, если ее положить в сумку или сложить вместе с другим оборудованием. Боковы�� слоты MLok имеют рельефные вырезы внутри, чтобы их можно было использовать, но вам придется печатать с подставками.

Ссылки

MLok Nuts — https://www.amazon.com/dp/B0B845WY3D?ref=fed_asin_title&th=1

Похожие модели

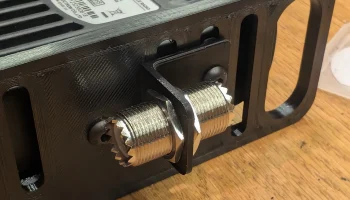

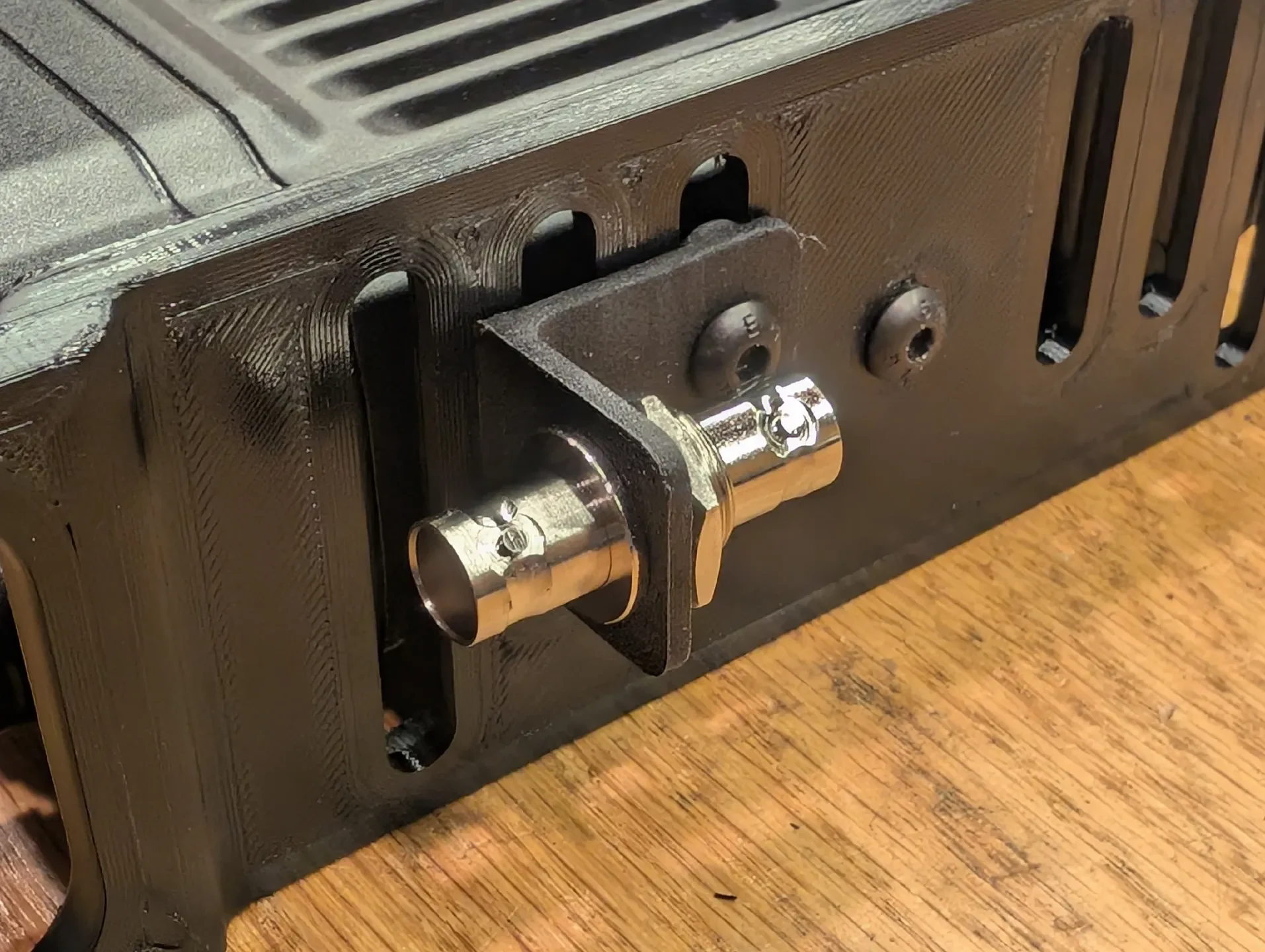

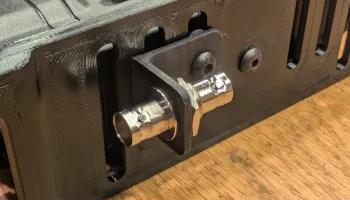

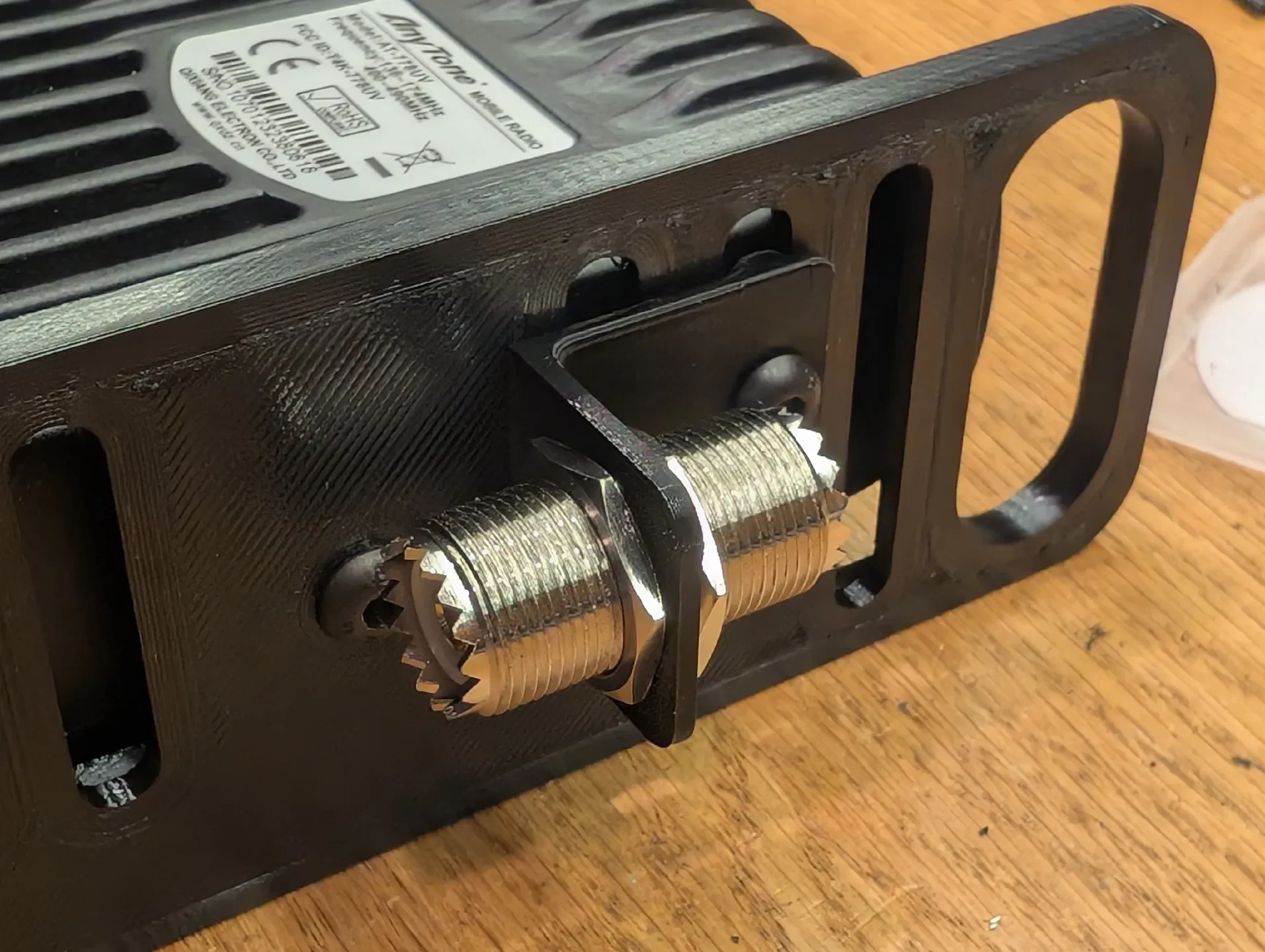

Я также разработал кронштейны для перемещения коаксиального кабеля и аудио. Слоты разработаны в соответствии со спецификациями MLOK и очень хорошо подходят. Возможно, вам придется взять напильник и одним касанием сгладить внутреннюю часть прорезей, в зависимости от вашего принтера.

Кронштейн для перемещения MLOK BNC + аудио — https://www.printables.com/model/1249507-mlok-relocation-bracket-bnc-audio

Кронштейн для перемещения MLok BNC — https://www.printables.com/model/1249510-mlok-relocation-bracket-bnc

Powerpoles кронштейна для перемещения — https://www.printables.com/model/1253722-mlok-relocation-bracket-powerpoles

Изолятор проволочной антенны — https://www.printables.com/model/1262898-antenna-wire-insulator
