Модифицированная Digitenna 10-80 метров - тороид ft140-43...

Части:
тороид ft140-43.
Керамический конденсатор 100 пФ не менее 3 кОм — https://amzn.to/3MPVbuk
Магнитный провод калибра 16 — https://amzn.to/3N01ifw
134 фута DX Engineering, провод Hi-vis калибра 24
(4) винты из нержавеющей стали №6 x 3/4.

Необязательно, но рекомендуется.
Разъемы Wago для тестирования — https://amzn.to/4qoLhy8

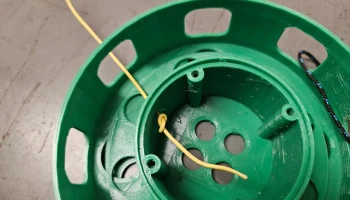

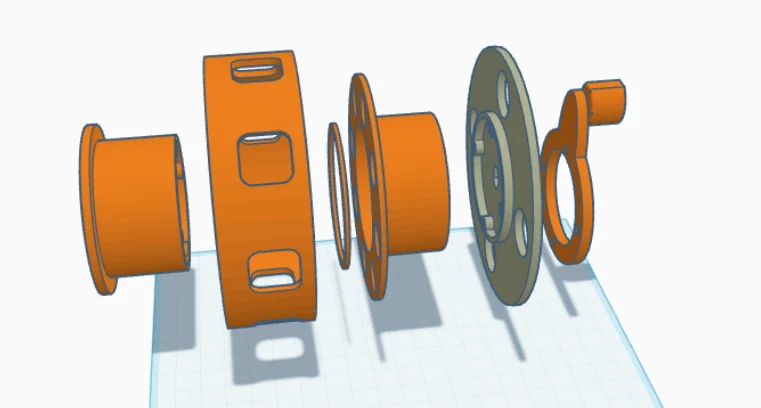

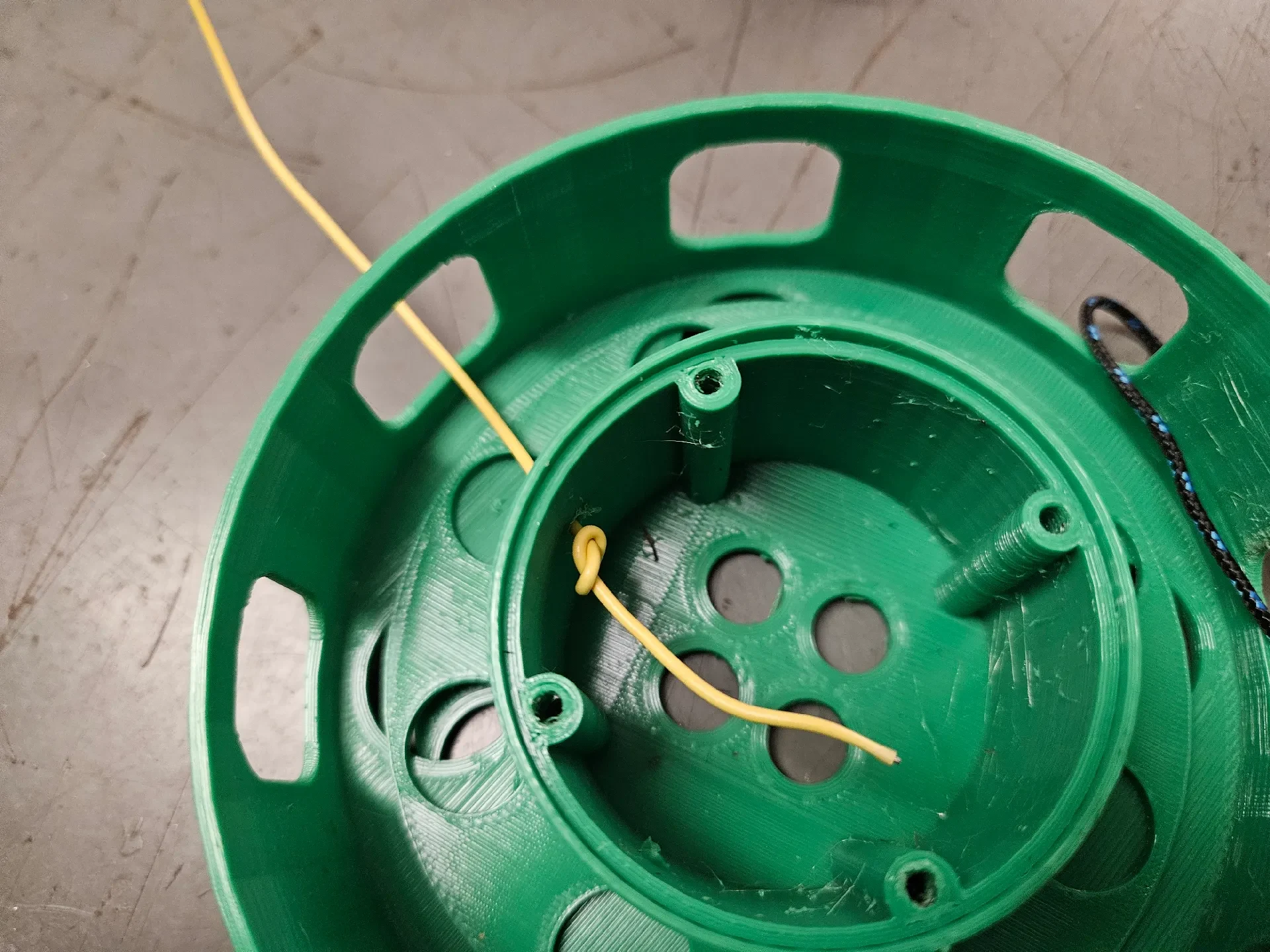

Я включил небольшое кольцо, которое использовалось для сборки. Вставьте «задний центр» в корпус, наденьте кольцо внутрь корпуса, а затем наденьте внутреннюю часть. Просверлите небольшое отверстие для проволоки, затем снимите внутреннюю часть и кольцо, соберите и продолжайте.

На высоте 67 футов вам нужно будет перерезать провод и вставить конденсатор, чтобы антенна настроилась на голосовую часть 80. Вам следует попробовать несколько значений, чтобы настроить ее правильно. Я обрезал проволоку и вставил кусок веревки, соединив их с помощью термоусадки с клеевой подкладкой. Я использую разъемы Wago, подключаемые к проводам, чтобы можно было тестировать различные конденсаторы.

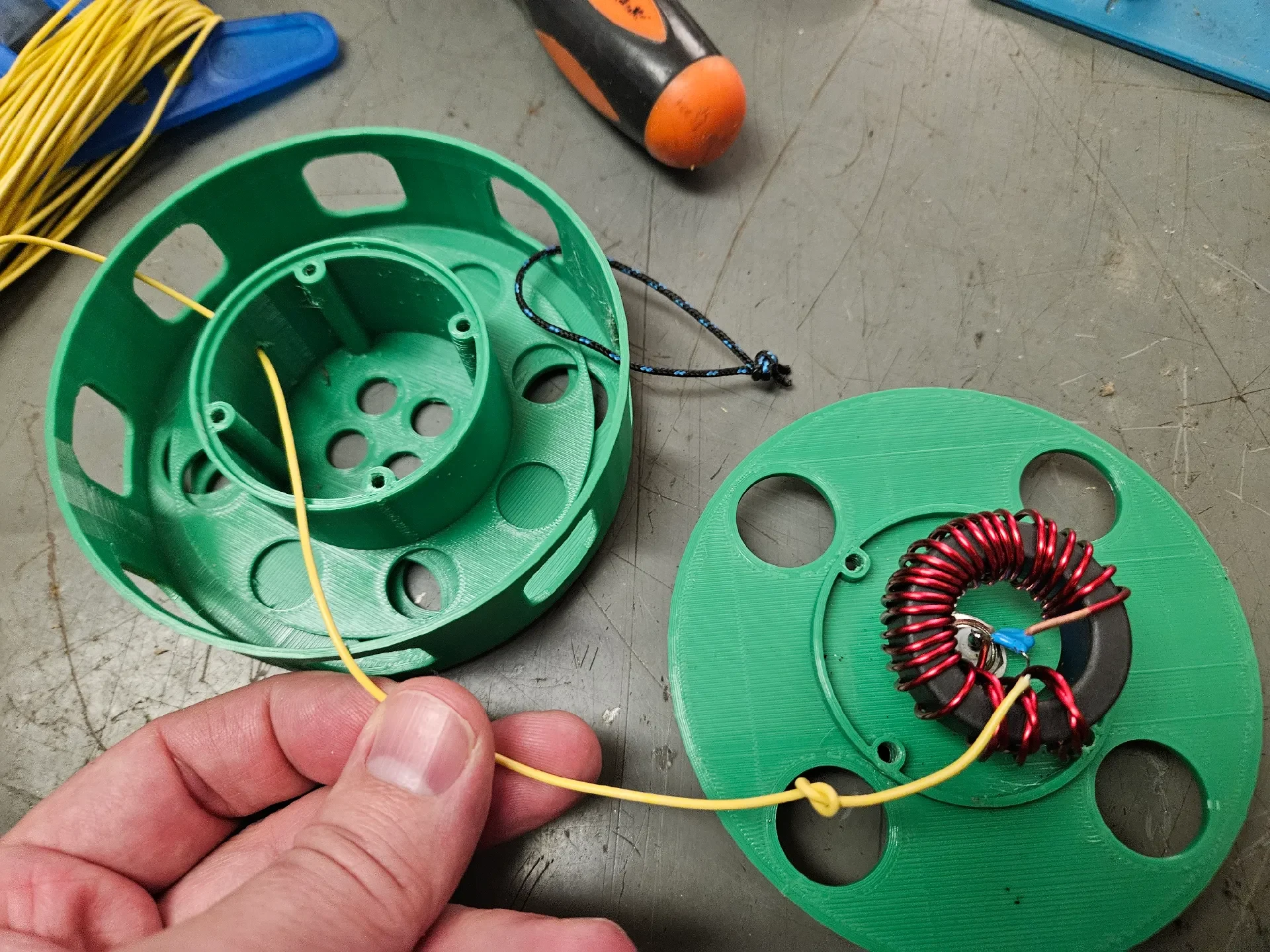

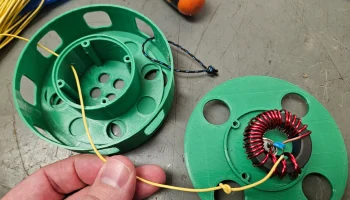

Смотрите фото сборки.

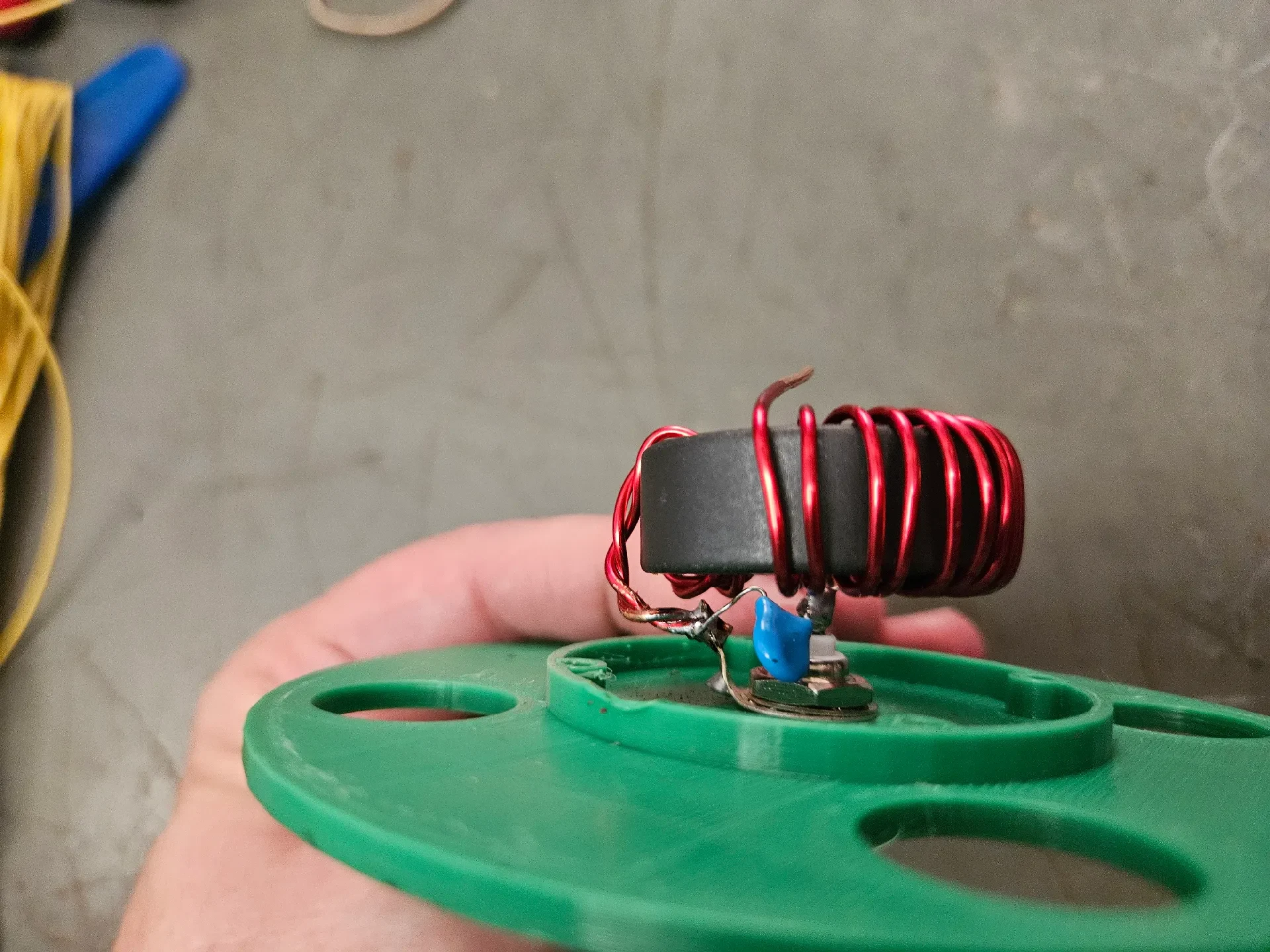

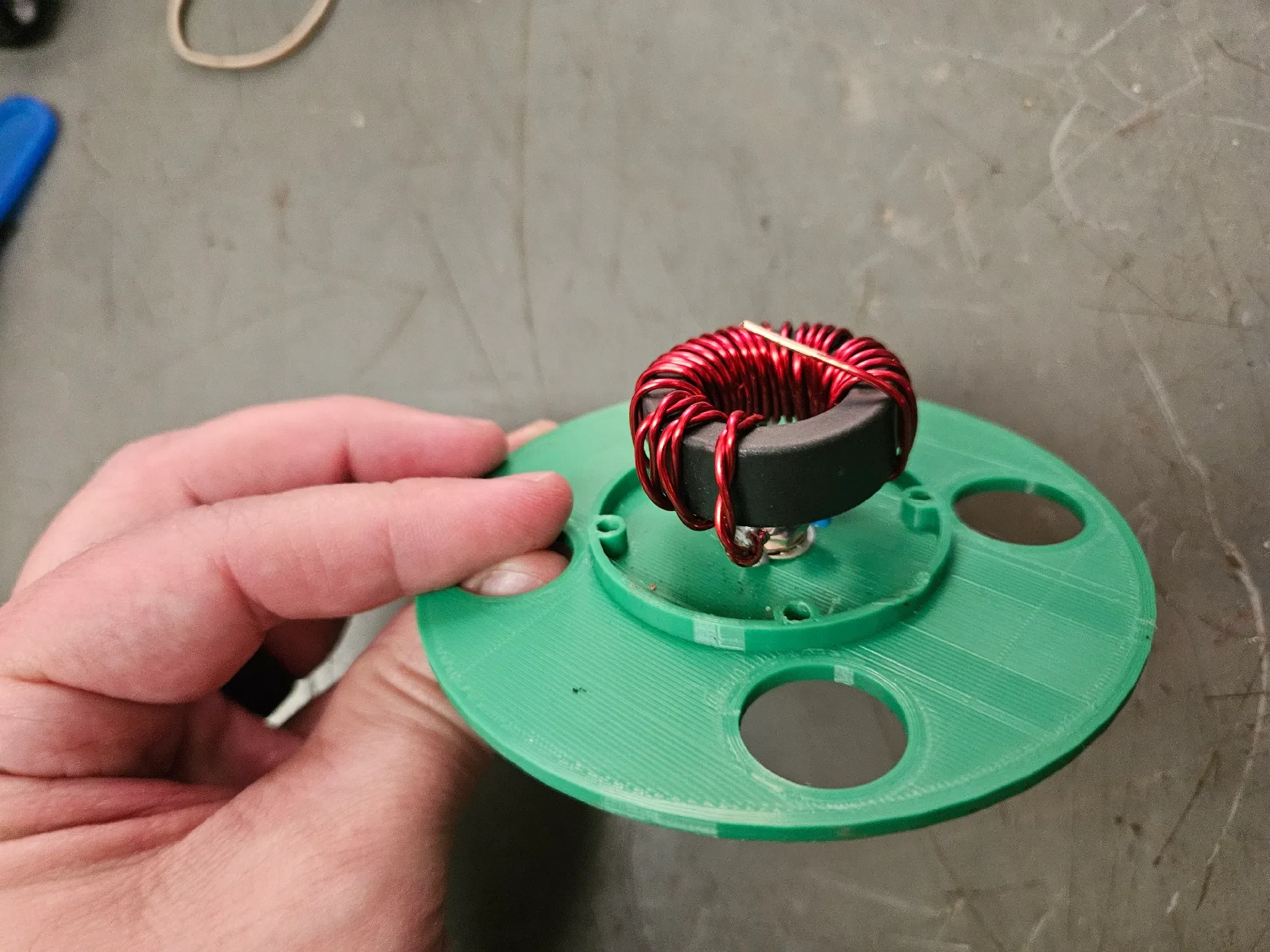

Тороид имеет 3 первичные и 21 вторичную обмотку. Всего это 24.

В список файлов добавлен дескриптор из двух частей N3DLU.
