Переменный конденсатор высокого напряжения с лентой!........

Это простой переменный конденсатор. Основная идея заключалась в том, чтобы сделать печать максимально простой и не требовать резки металлических пластин. меня вдохновил еще один очень умный дизайн, в котором используется вращающийся цилиндр. между цилиндром и основанием зазор около 10 мм. это обеспечивает теоретическое напряжение 10 кВ.

Необходимое оборудование — это алюминизированная лента, напечатанная на 3D-принтере деталь и главный вал из непроводящего материала диаметром около 8 мм~.

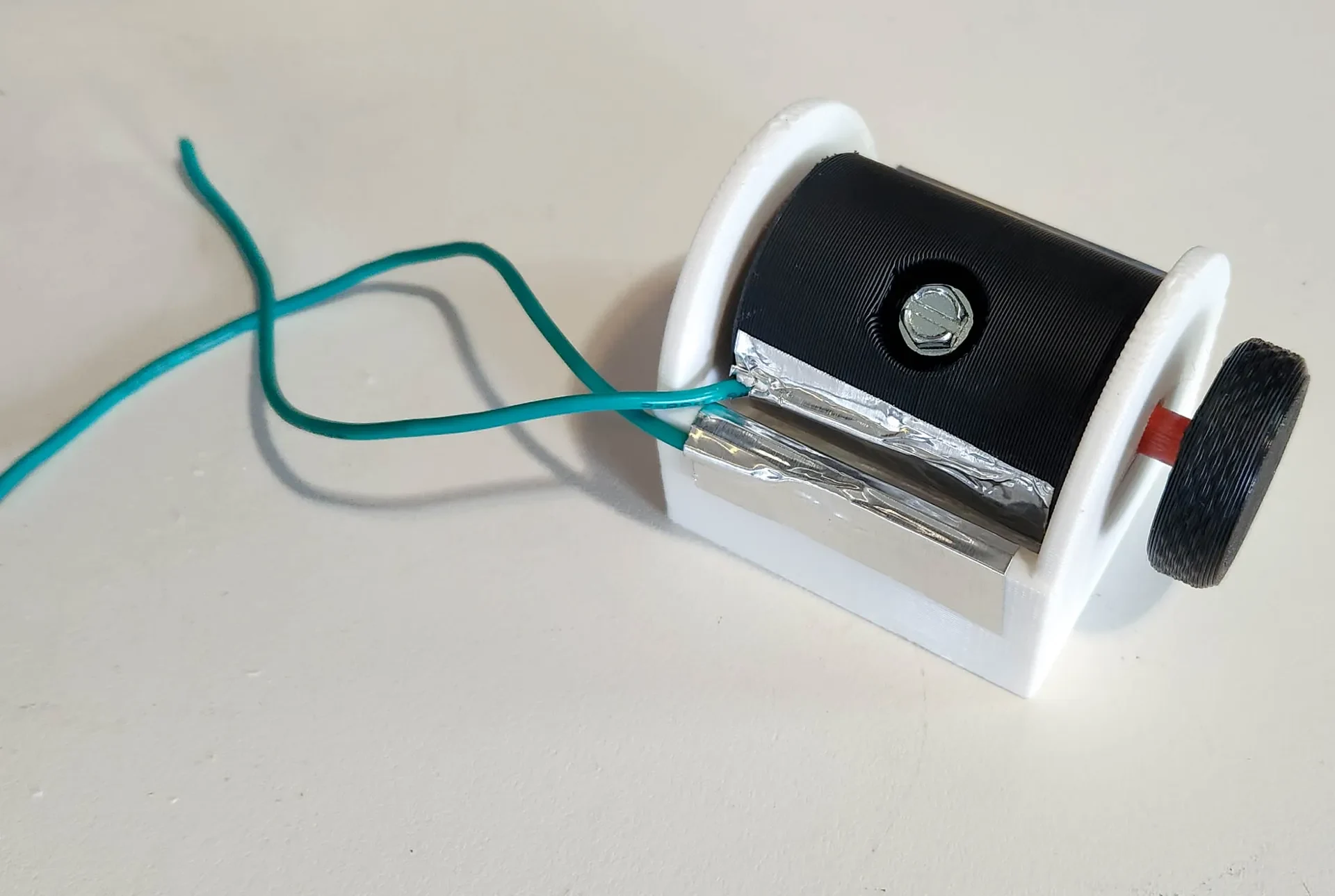

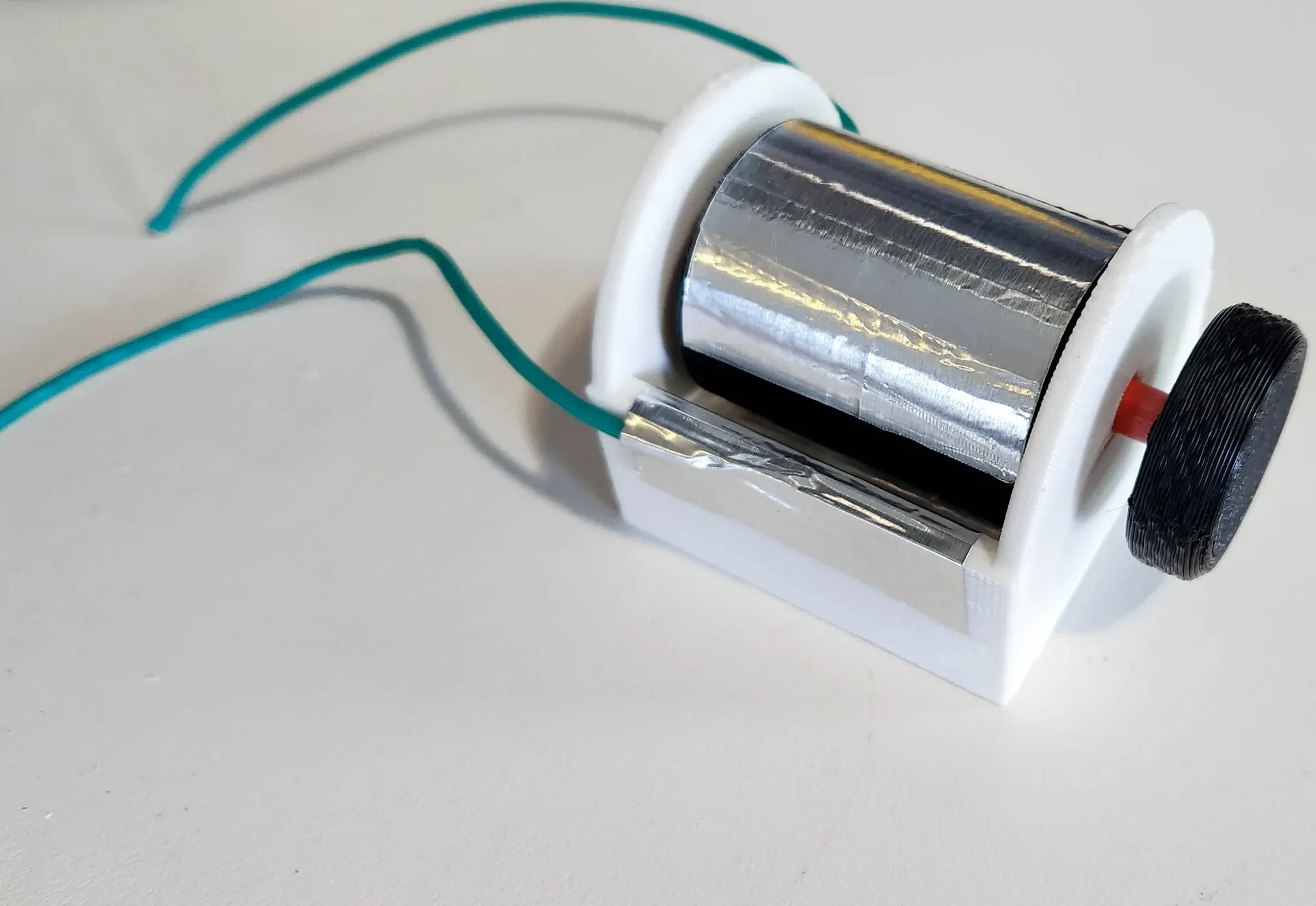

просто заклейте скотчем цилиндр и нижнюю поверхность и подсоедините провод к обоим. вставьте вал в цилиндр через основание, а затем приклейте ручку!

есть большая версия и маленькая версия.

Я протестировал маленький вариант на своей рамочной антенне длиной 40 м, сделанной своими руками, и он отлично работает!

Размер ручки изменен с:

коберфранк

https://www.printables.com/model/57913-prusa-knob
