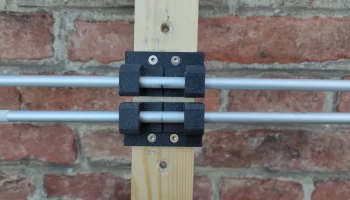

Настраиваемый клип элемента Yagi...
Простой зажим, который я сделал для своих антенн Яги диапазона 2 м и 70 см.
Загруженные STL рассчитаны на стержень шириной 45 мм. Если вы хотите настроить их для своих измерений, используйте файл OpenSCAD и встроенный настройщик. Не рекомендую делать с помощью этих пилок зажимы для брусков шириной менее 30мм.
Если вы ищете измерения Яги, воспользуйтесь очень полезным веб-сайтом DK7ZB:
https://www.qsl.net/dk7zb/start1.htm
Что вам нужно:
Для Яги:
— Планка для крепления клипс. прикрепленные файлы предназначены для стержней шириной 45 мм.
— Коаксиальный кабель с разъемом по вашему выбору
Для каждого клипа:
2 шурупа 3,5x16 мм
Для дипольного зажима:
2 винта M3 (длина: как минимум на 4 мм длиннее диаметра элемента)
2 гайки М3
2x кабельные колодки
Строительство:

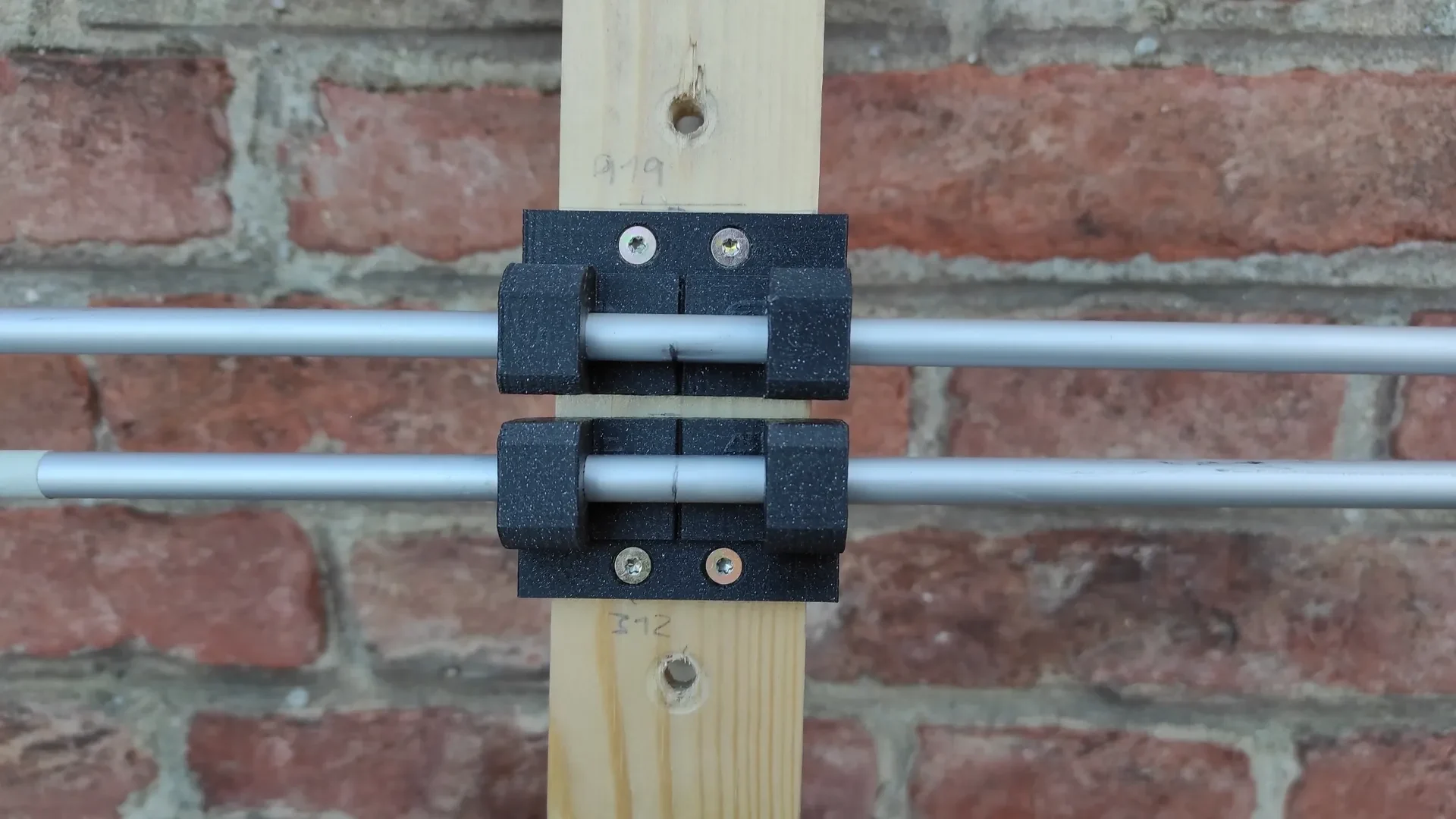

Края клипов выровнять легче, чем центры элементов. Если вам нужно перевернуть элемент из-за близости другого клипа (см. второе изображение), просто вычтите/прибавьте 27 мм.
Отметьте центры ваших элементов карандашом. Метки на зажимах помогут вам центрировать. Я использую суперклей, чтобы держать элементы на месте. Лучший способ сделать это — сдвинуть элементы немного от центра и нанести суперклей на края элементов. Затем выровняйте элемент, поворачивая его. Это гарантирует, что клей размажется на большую поверхность.

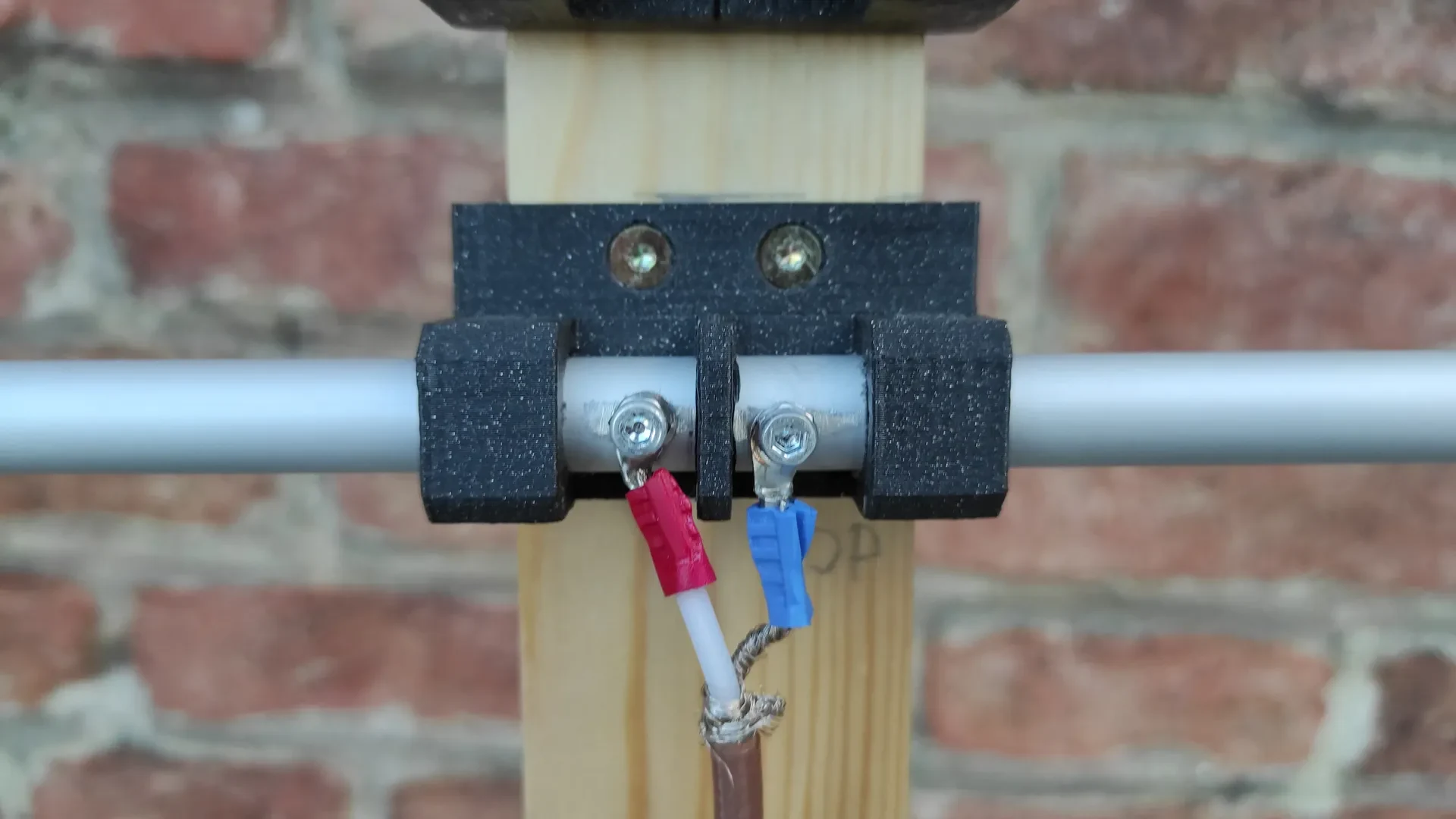

Дипольные элементы могут быть немного сложными. Если вы не будете сверлить прямо вниз, у вас получатся наклонные гайки, которые не войдут в пространство внизу. Немного подпилите поверхности дипольных элементов, чтобы обеспечить лучший контакт.
