Любительская радиостанция Retevis RT95 50 Cal Go Box........
Устанавливает двухдиапазонную радиостанцию Retevis RT95 мощностью 25 Вт в металлическом ящике для боеприпасов калибра 50 с батареями и антенной. Это полностью автономный комплект высокой мощности. Особенности включают в себя:

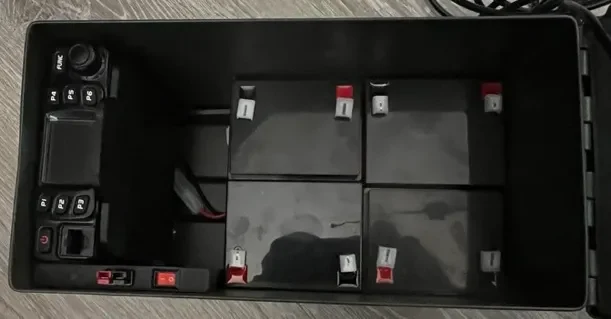

Вмещается четыре аккумулятора LiFePo емкостью 6 Ач, общая емкость которых составляет 24 Ач.
Имеет откидную боковую крышку, которая раскладывается во время использования, помогая направлять звук динамика вверх и наружу.
Имеет легкий доступ к разъемам Anderson PowerPole сверху для зарядки или включения радиостанции от другого источника питания.
Имеет тумблер отключения аккумулятора, поэтому радио можно использовать без использования батарей от другого источника питания.

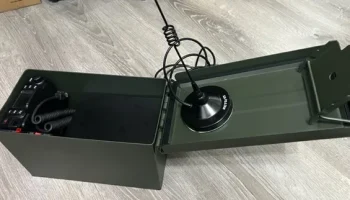

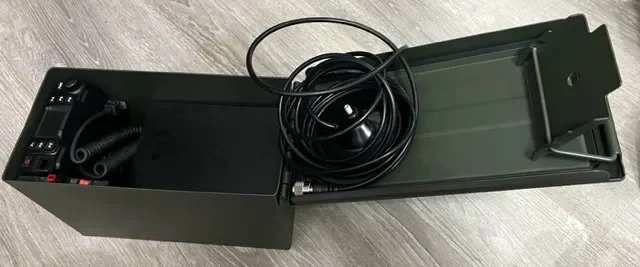

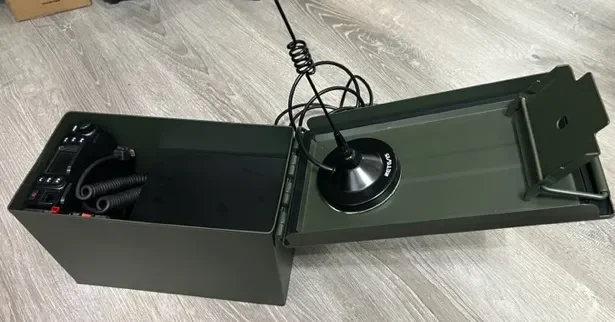

Антенна с магнитным креплением крепится на крышку, когда она открыта, и крышка становится для нее заземлением.
Никаких модификаций в коробке нет, поэтому она по-прежнему герметично закрывается от атмосферных воздействий.
Помимо распечатанных деталей вам понадобятся (все это можно приобрести на Amazon):
1 — Радио Retevis RT95
1 — Антенна мобильной радиосвязи Retevis Ham (18,5 дюймов)
Металлическая канистра с боеприпасами емкостью 1-50 кал.
2 — Разъемы Anderson PowerPole (красный/черный)

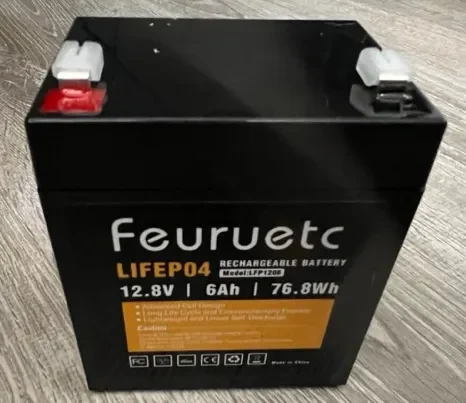

4-6 Ач, 12 В LiFePo аккумуляторы
1 — угловой разъем от PL259 до SO239.
1 — Мини-кулисный переключатель
8 — Обжимные разъемы для клемм проводов
6-3 мм х 10 шурупов по дереву/металлу
2-5 мм х 8 винтов с резьбой
Я печатаю все с помощью нити PETG. Не используйте PLA, так как он не выдерживает нагревания. На каких-либо кусках нет необходимости в опорах или плотах. Используйте 15% заполнения.
Для проектирования использую OpenSCAD. Это бесплатная программа, которую можно загрузить и использовать. Я включаю исходный файл на случай, если вы захотите что-то настроить.

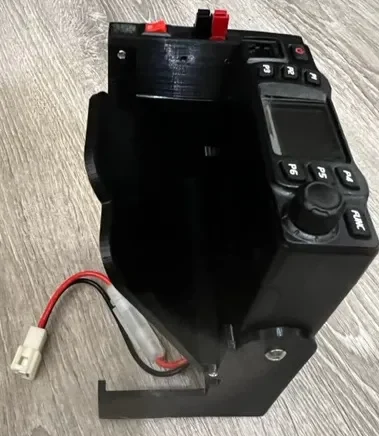

Отсюда все просто скручивается, как на картинках. Оставьте предохранители и разъемы на кабеле питания, который идет в комплекте с радиостанцией, но укоротите кабель и используйте его для проводов аккумуляторов. Аккумуляторы подключены параллельно, и есть место для провода сбоку под выключателем. Там же есть место для антенного провода.
Плюсовой провод аккумуляторной батареи должен идти к тумблеру. После переключателя он подключается к плюсу Андерсона и к плюсу радио. Минус аккумулятора подключается напрямую к минусу Anderson PowerPole и минусу радиоприемника.

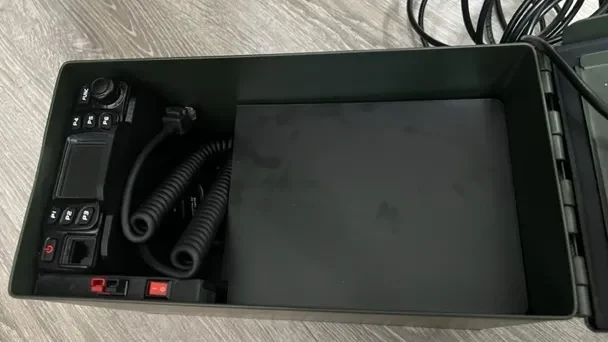

Модель включает в себя пластину, которую можно надеть на батареи, чтобы ничего не попало внутрь и не закоротило их.
Чтобы антенна поместилась внутри коробки вместе со всем остальным во время транспортировки, сделайте следующее: Возьмите проволочную часть антенны и разрежьте ее пополам (около 8,5 дюймов). Очистите черную крас��у с обрезанных концов примерно на ½ дюйма с каждого. Возьмите небольшой (¾ дюйма) кусок стального или алюминиевого стержня и просверлите в нем отверстие для стержня антенны. Поместите трубку наполовину в нижнюю часть и ударьте по ней молотком, чтобы зафиксировать ее навсегда. Должно остаться достаточно места, чтобы поместить туда другую часть антенны, и она будет держаться прочно, но ее можно будет снять.
Вместо вертикальной антенны с креплением Mag от Retevis вы также можете построить для нее J-образную стойку из двойного провода. Его можно было бы свернуть и легко поместить в эту коробку с коаксиальным проводом. Эту антенну можно поднять с помощью веревки на дерево или что-то в этом роде и получить для вас большее расстояние.

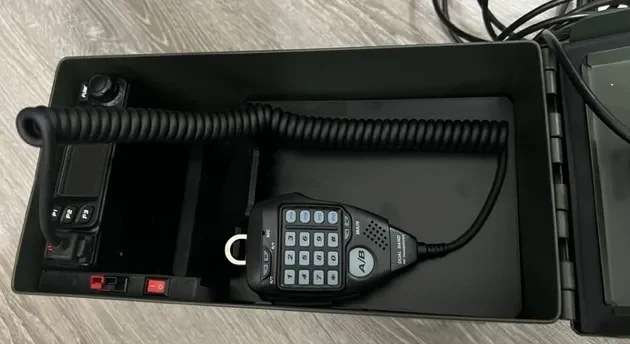

Микрофон хранится внутри рядом с радио. При использовании радио выньте микрофон и опустите полку рядом с радио. Это поможет проецировать шум динамика выше и вынести его из коробки, чтобы вы могли лучше его слышать.
При зарядке аккумуляторов обязательно включите кулисный переключатель. Батареи LiFePo хороши тем, что весят всего лишь ⅓ веса традиционных свинцово-кислотных батарей и обеспечивают большую мощность.
Со всем этим у вас должно быть все в порядке. Я полагаю, что с радио и всем остальным я вложил чуть меньше 300 долларов, и у меня есть отличный готовый радиоприемник.
73 от KC7MAD
