GepRC Cinelog25 - самые чистые и легкие детали для печати...
Обновление от 19.05.2024.: Я дополнительно модернизировал защиту пропеллеров. Жесткий внутри и гибкий снаружи. И на 3 грамма легче!
https://www.printables.com/model/884159-unbreakable-propeller-guard-for-cinewhoops-upgrade
Обновление от 17.06.2023.: Используйте их в качестве защитных приспособлений:
https://www.printables.com/model/507440-unbreakable-propeller-guard-for-cinewhoops-the-eng

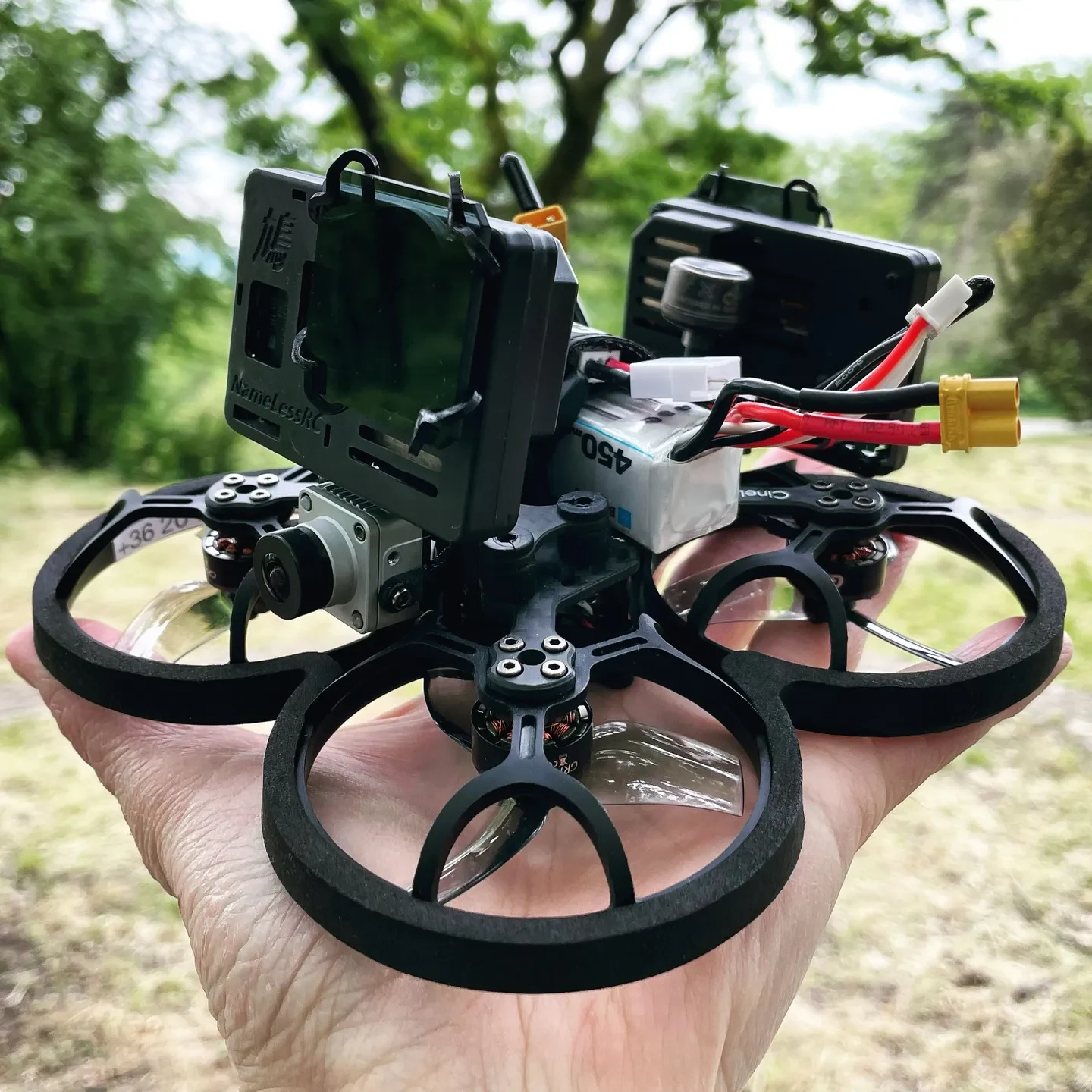

Обновление от 07.05.2023.: Добавлено крепление для задней Naked GoPro. Он интегрирован в крепления антенны VTX и RX, поэтому имеет очень небольшой дополнительный вес.
--------
Эту коллекцию деталей для печати для Cinelog25 можно считать готовой на 95 %, поскольку я завершаю сборку и тестирование своего окончательного Cinelog25.

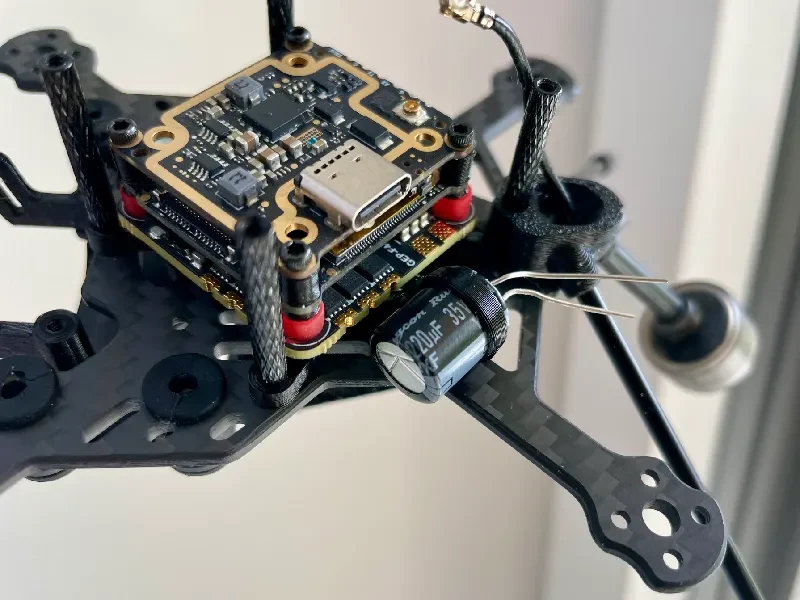

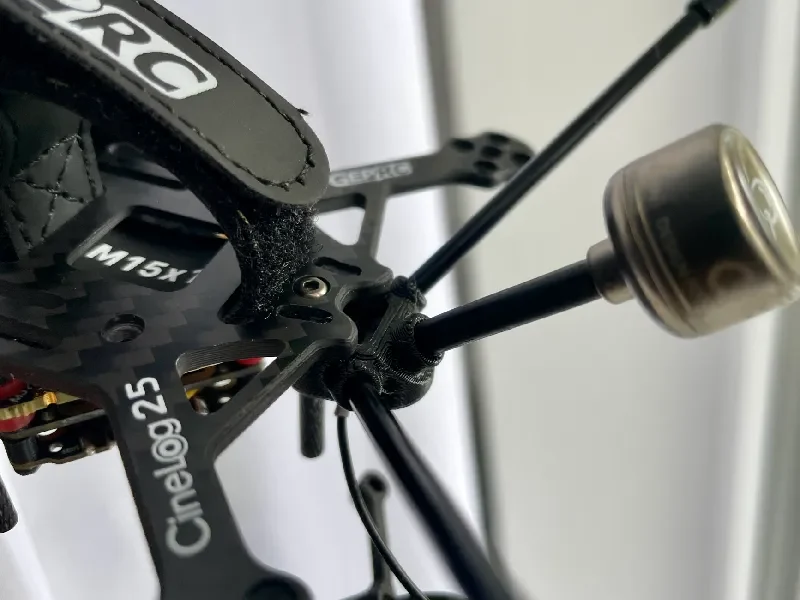

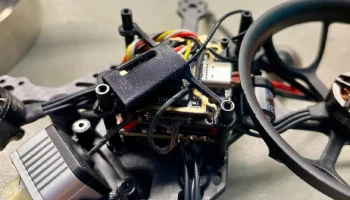

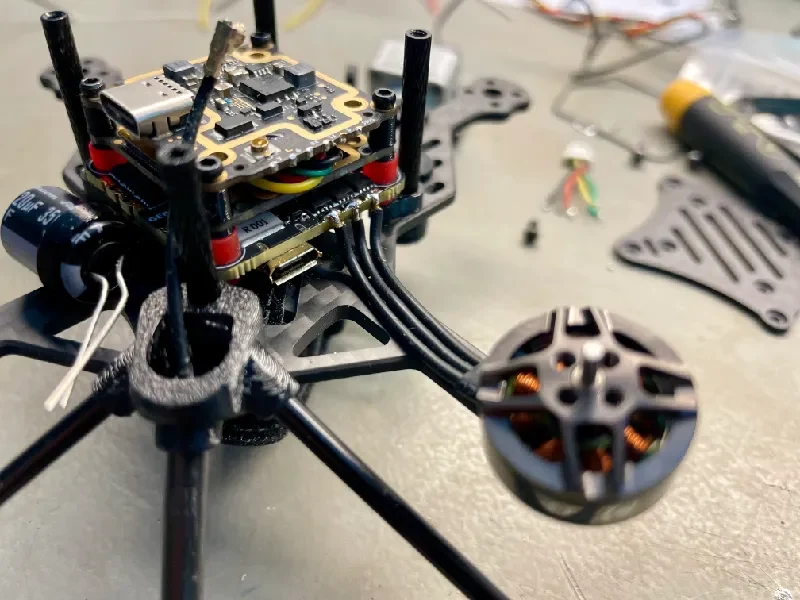

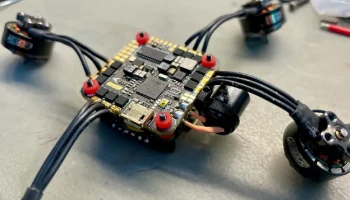

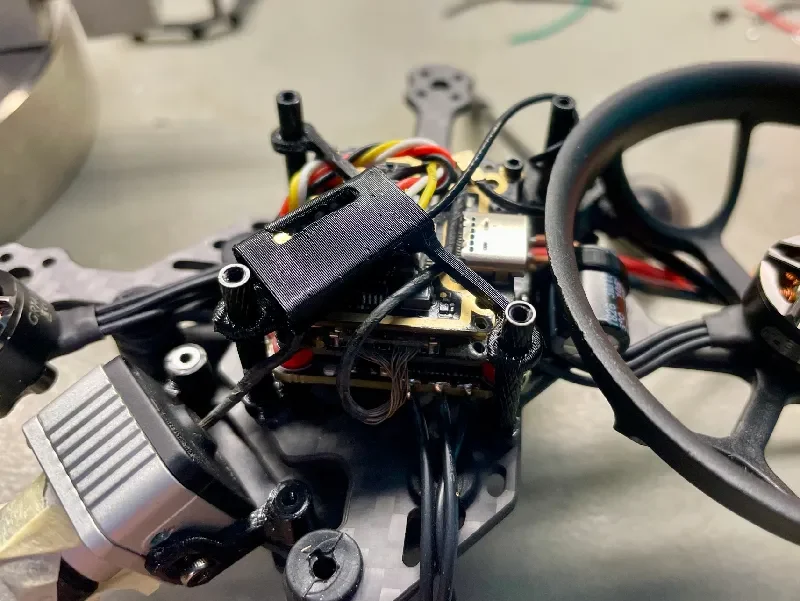

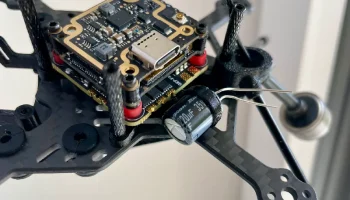

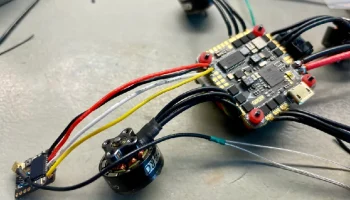

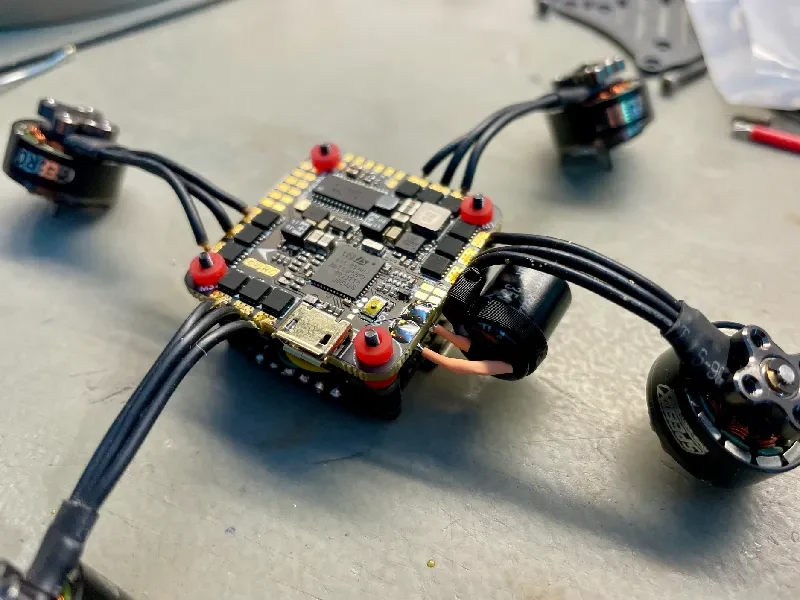

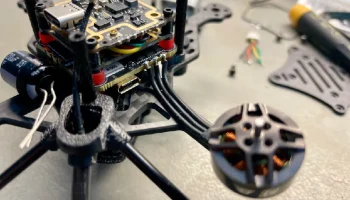

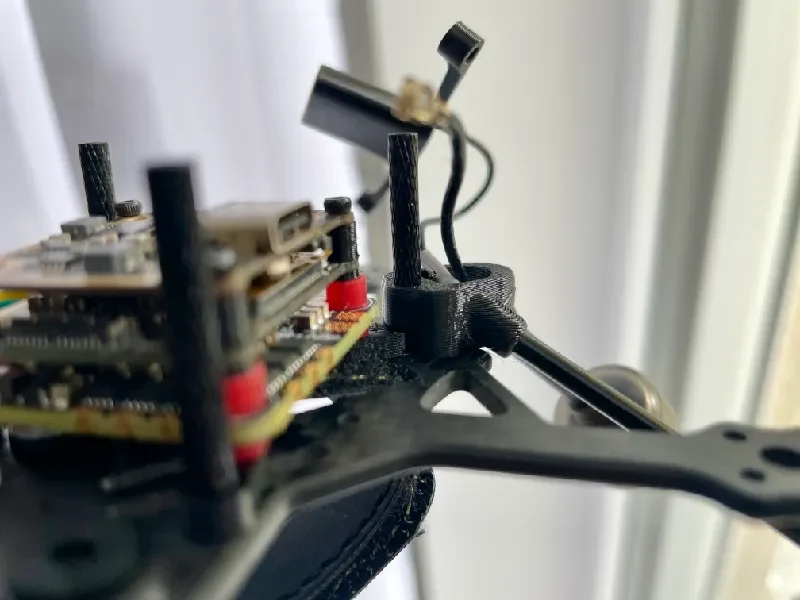

Мне никогда не нравилась прямая ориентация FC рамы Cinelog25 и асимметричная разводка двигателей. Итак, с помощью простой и облегченной конструкции я сделал FC ромбовидным. Я также создал более качественные крепления для антенн VTX + RX, а также крепления для FPV-камер. Я также сделал «мешочек» для приемника Crossfire Nano, поэтому для вашей очень чистой сборки не понадобится двусторонний клей или другие отвратительные вещи. Да, и не забудьте хорошо закрепленный конденсатор рядом с FC.

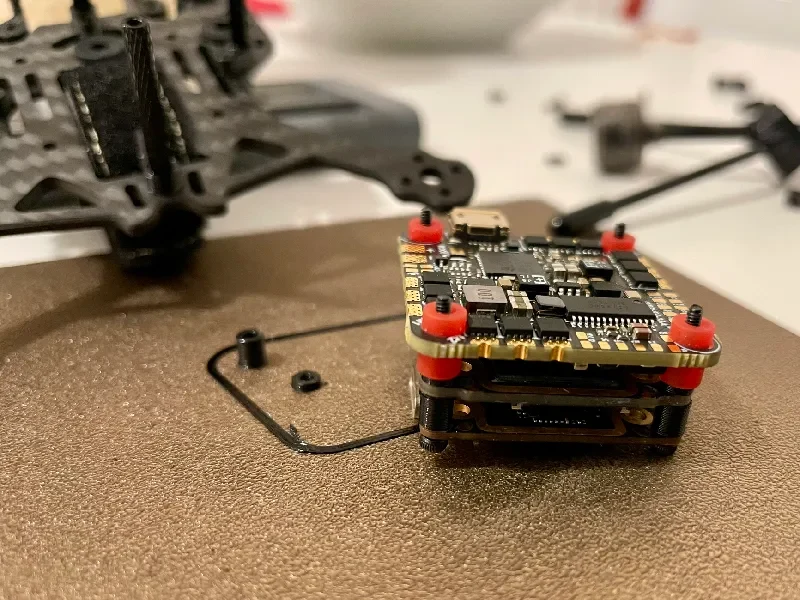

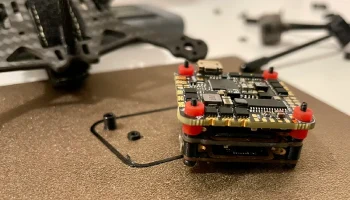

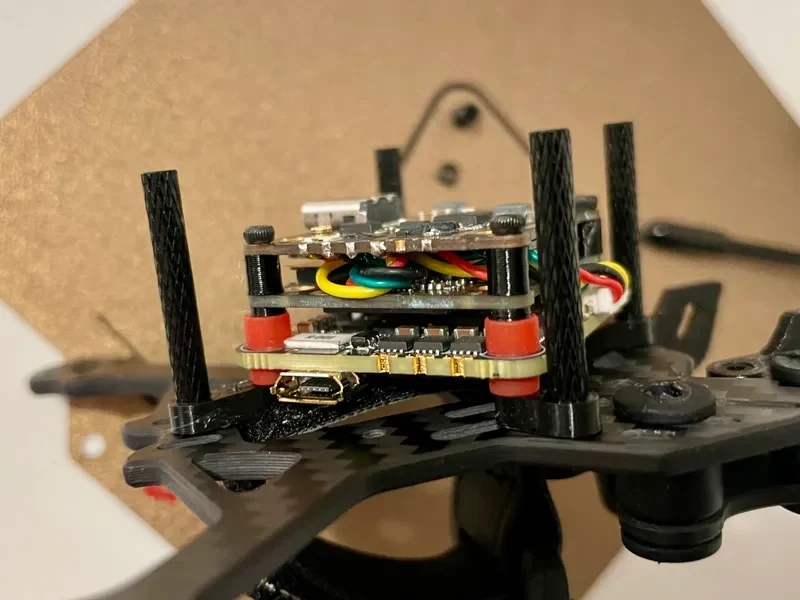

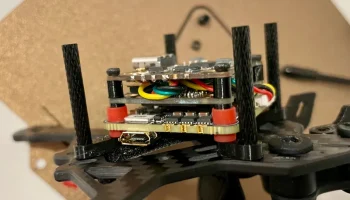

Я использую голый Caddx Vista, и с моей конструкцией для стека FC и Vista необходимы только 4 винта M1.6x20 (насчет длины я не уверен). Весь блок электроники можно легко демонтировать для целей технического обслуживания. Я также включил несколько прокладок для панелей, ориентацию и расстояние смотрите на фотографиях.
Если у вас есть вопросы по поводу обратной связи, поделитесь ими в комментариях!
Печать и с��орка
Детали должны быть напечатаны из ТПУ. Я использовал твердость eSUN TPU 95А. Я использовал 3 периметра и 50% заполнение. Инструкцию по сборке смотрите на моих фотографиях.
