Поворотное крепление Starlink...

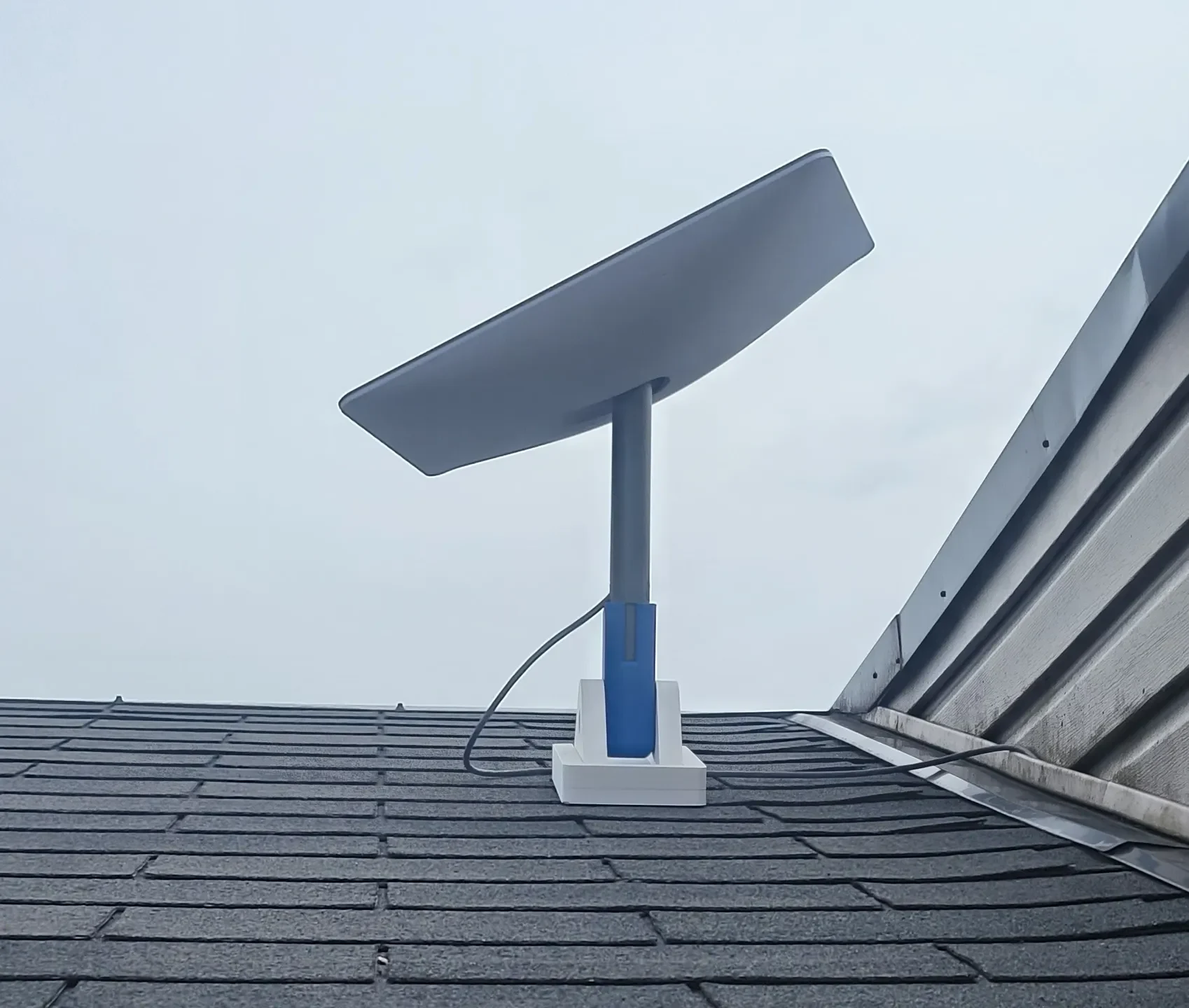

Мне нужно было крепление для антенны StarLink, которое можно было бы регулировать под углом, необходимым для моей крыши. Я также хотел, чтобы он был прочным и надежным для душевного спокойствия.

Я печатал из PETG, но если вы добьетесь успеха с ABS, я бы предложил использовать ABS.

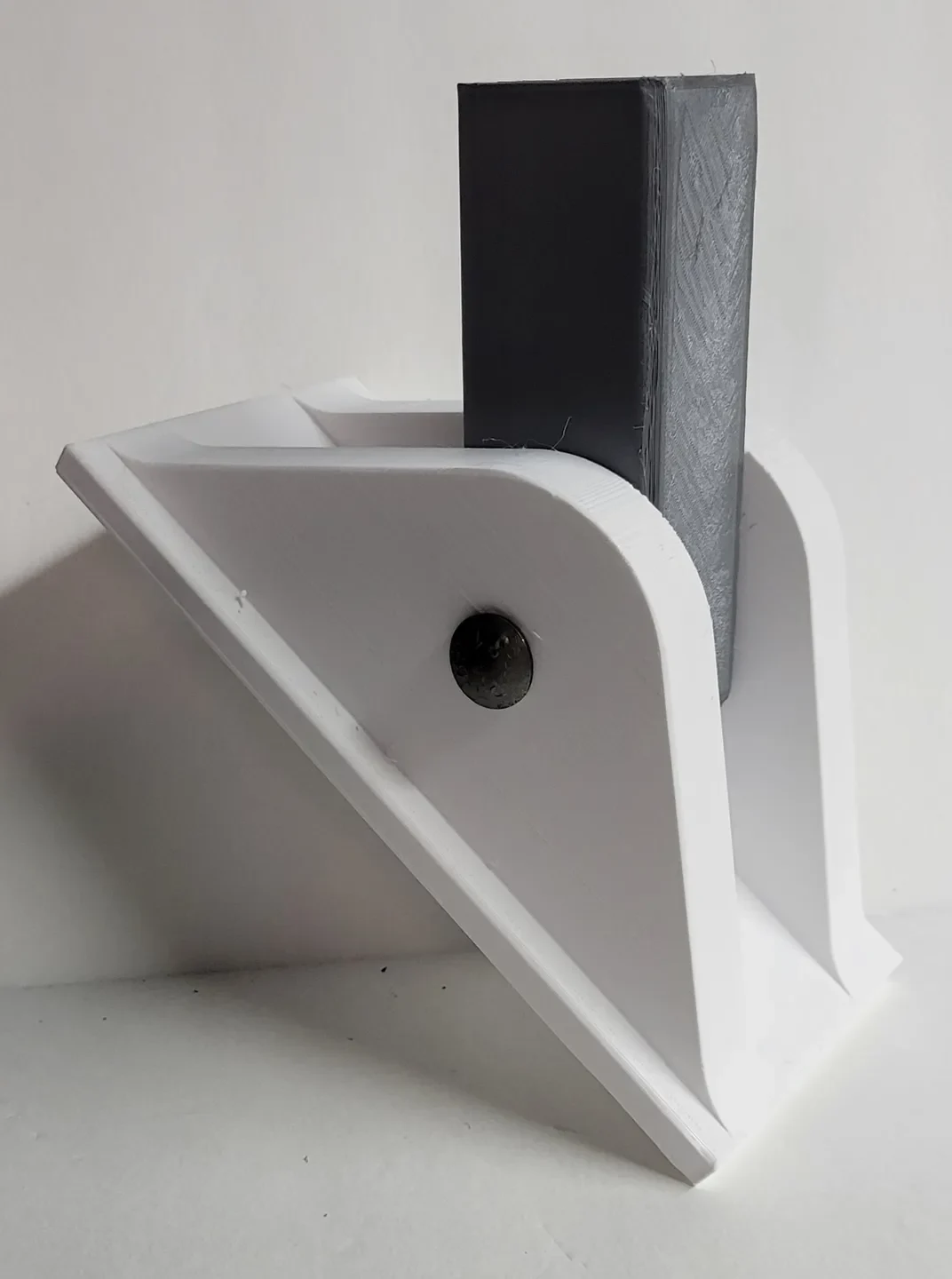

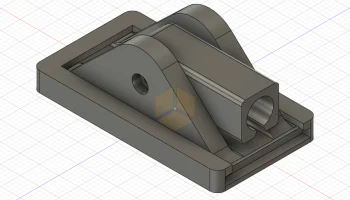

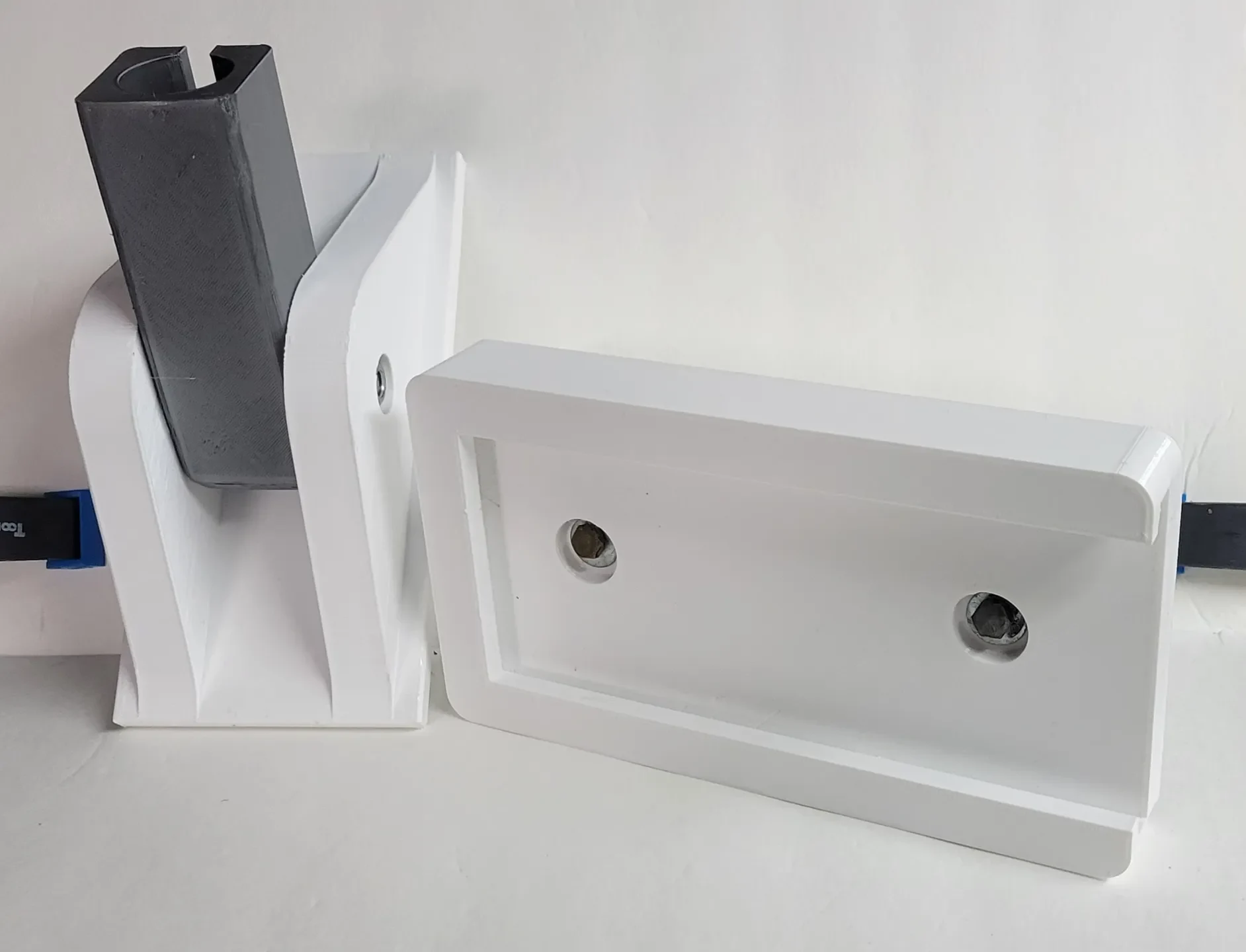

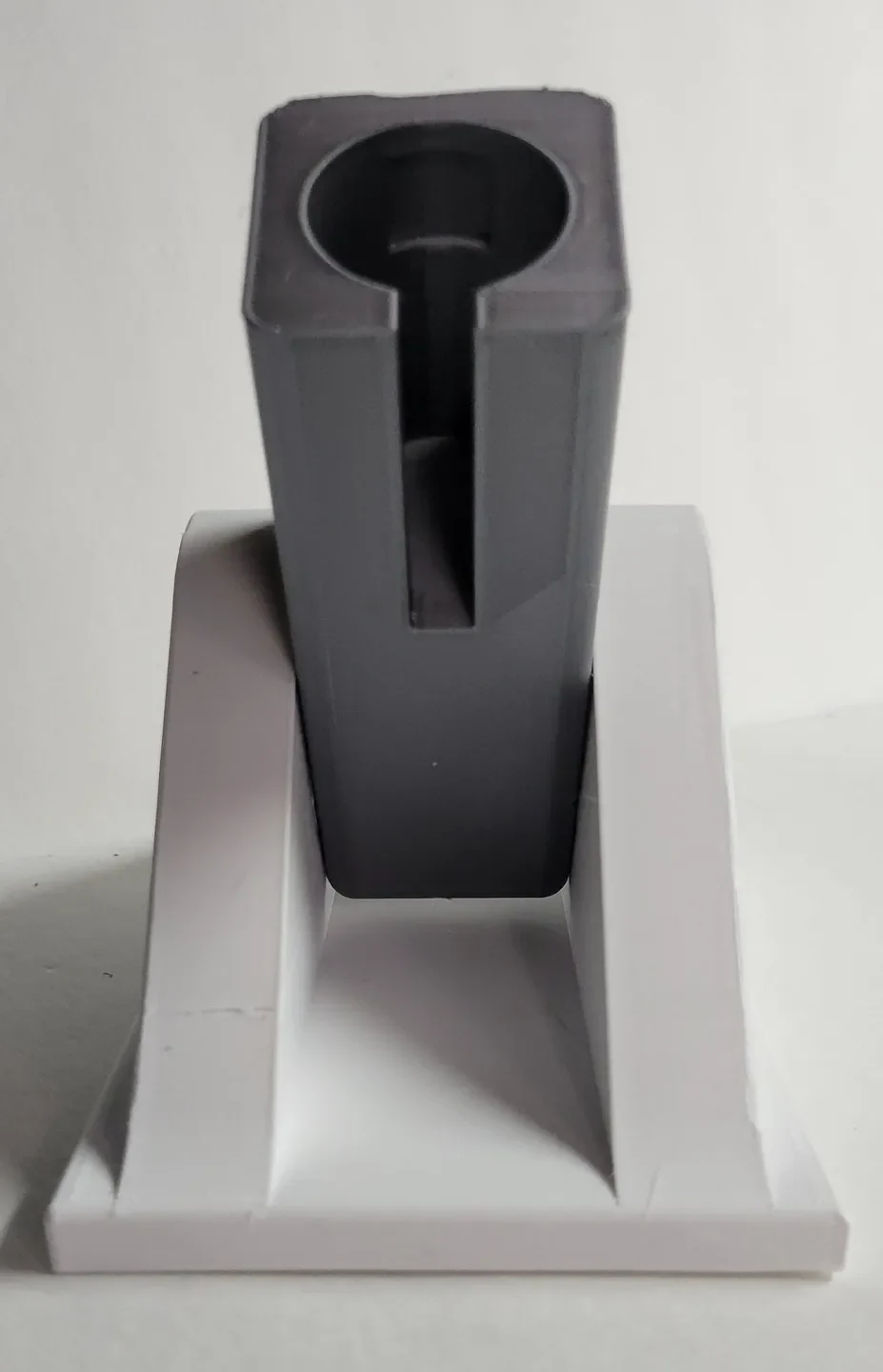

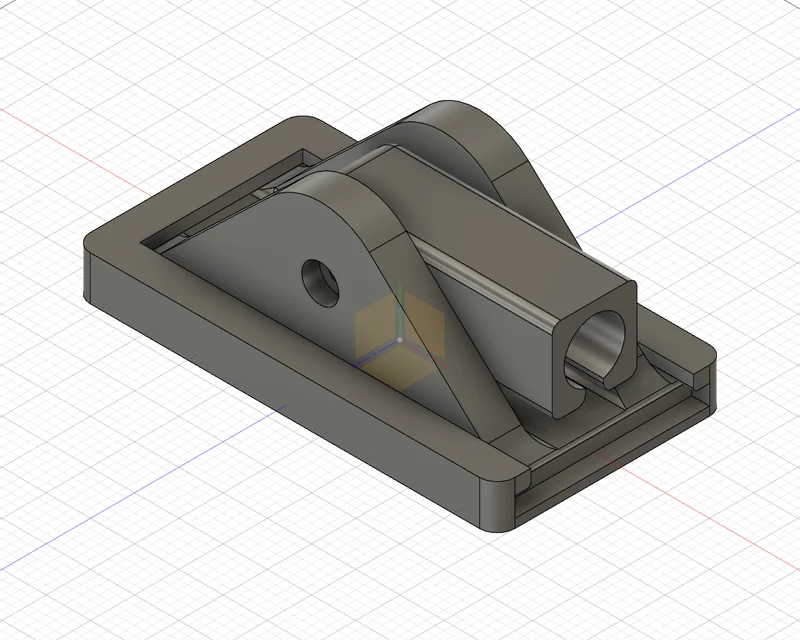

Крепление состоит из трех компонентов;

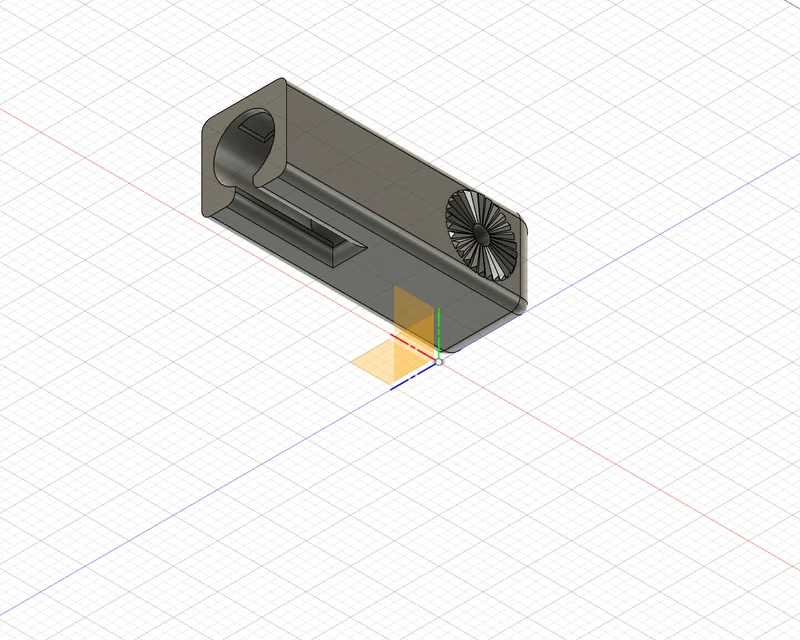

байонетный адаптер, который подходит и фиксируется к новейшей антенне Starlink

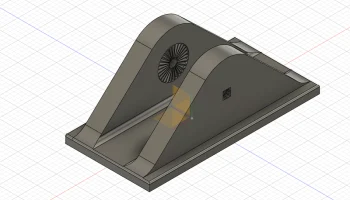

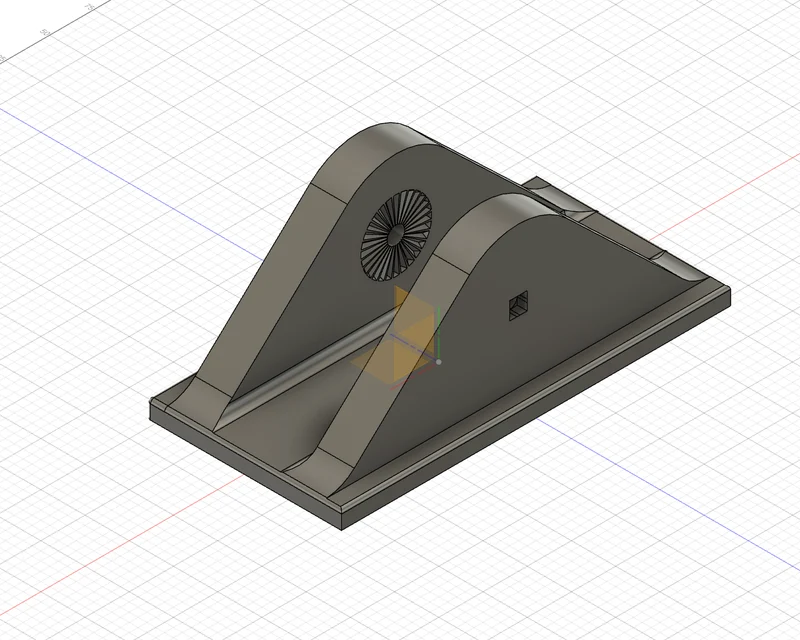

клин, с помощью которого байонет можно зафиксировать в точном угловом положении для вашего применения, и,

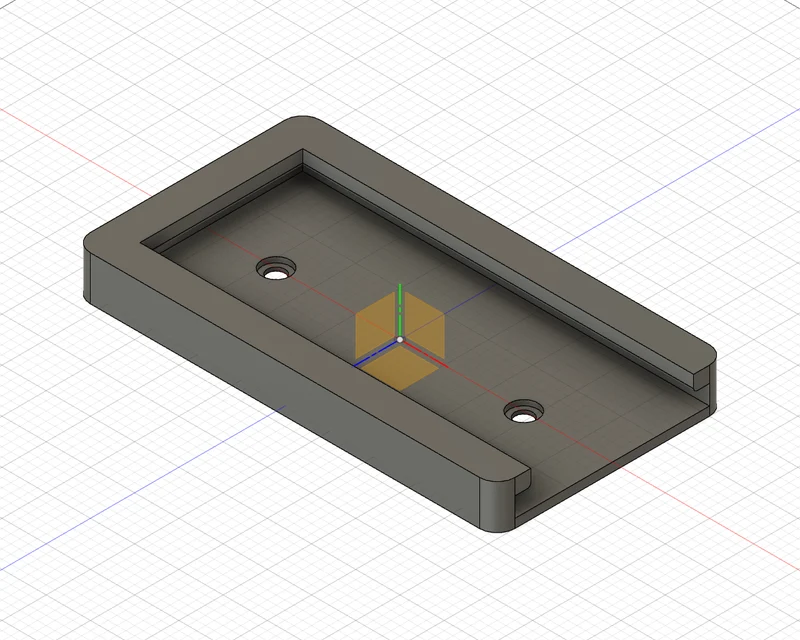

ответное основание, чтобы надежно закрепить клин, основание и антенну на крыше или в любом наклонном монтажном положении, которое вы будете использовать.

Время печати, очевидно, будет отличаться, однако это длинная печать. У меня есть такая роскошь, как кровать размером 300 х 300 мм, поэтому мне не приходилось наклонять детали кровати под углом. ТОЛЬКО Компонент 3 требует поддержки.

Я печатал с высотой слоя 0,2 мм, стенками сверху и снизу толщиной 1,2 мм и заполнением 25%.

Требуется оборудование;

Один болт с несущей головкой 3/8 x 3 ¼ дюйма и гайка.
Два стягивающих болта и шайбы ¼ x 3 ¼ дюйма.
Битум, если монтаж на крыше.

Наслаждаться!

ОБНОВЛЕНИЕ: Добавлено еще 2 положения фиксации штыка для тарелки StarLink.
