Крепление на опору Starlink Gen 3...

Это ремикс оригинального крепления на стойку Starlink Gen 3 с несколькими улучшениями качества жизни.

Если вам нравится моя работа, пожалуйста, поддержите меня. :-) Купите мне кофе в ko-fi.

Что улучшено?

Лучшие допуски для более плотной и точной посадки антенны Starlink и адаптера стойки.

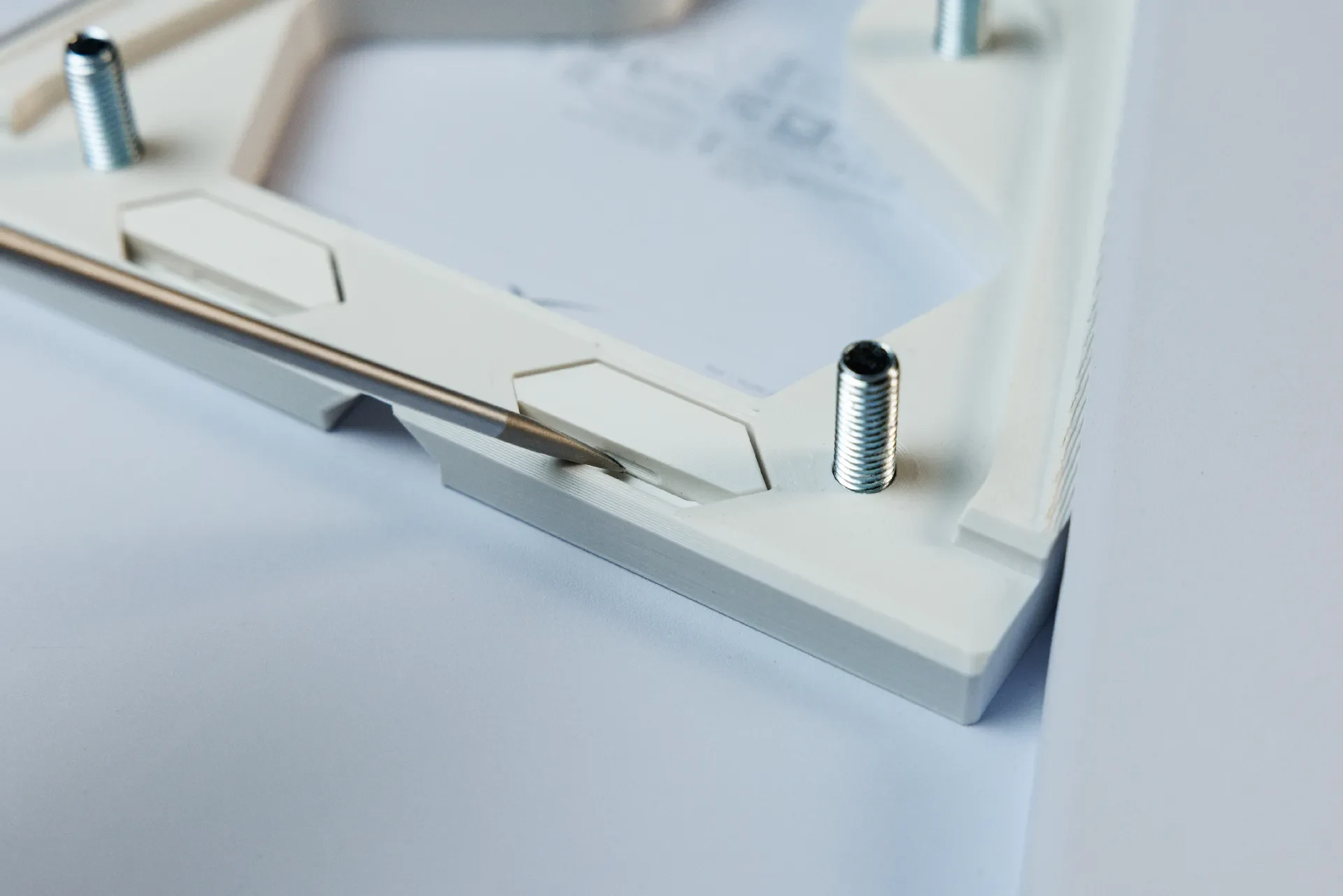

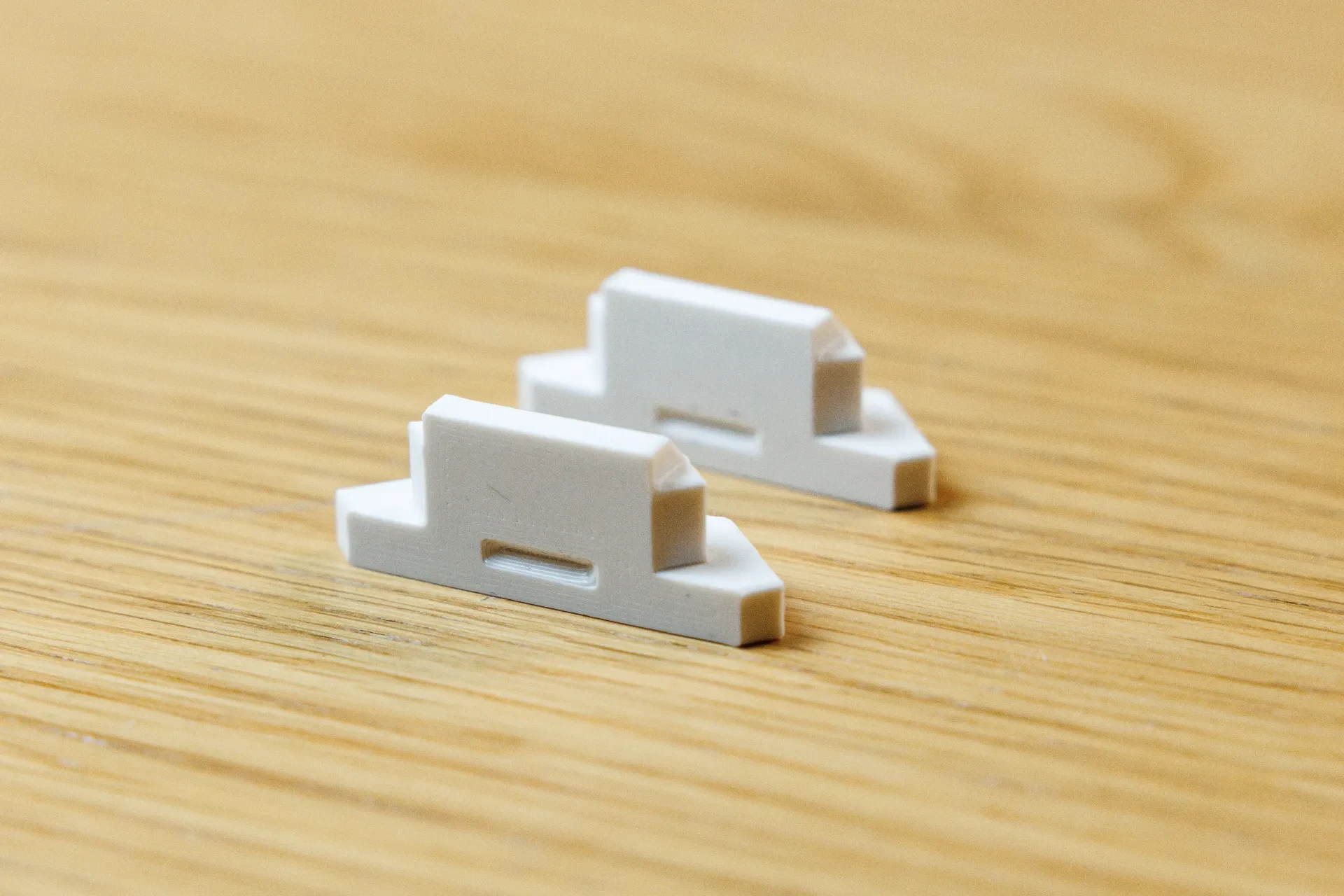

Добавлены прорези для облегчения снятия стопорных штифтов (фиксаторов), удерживающих адаптер стойки на месте.

Доступны следующие варианты диаметра опоры:

20мм, 25мм, 28мм, 30мм, 35мм

Нужен другой размер? Напишите мне. :)

Каждый вариант доступен как для болтов M6, так и для M8.

Печать и сборка

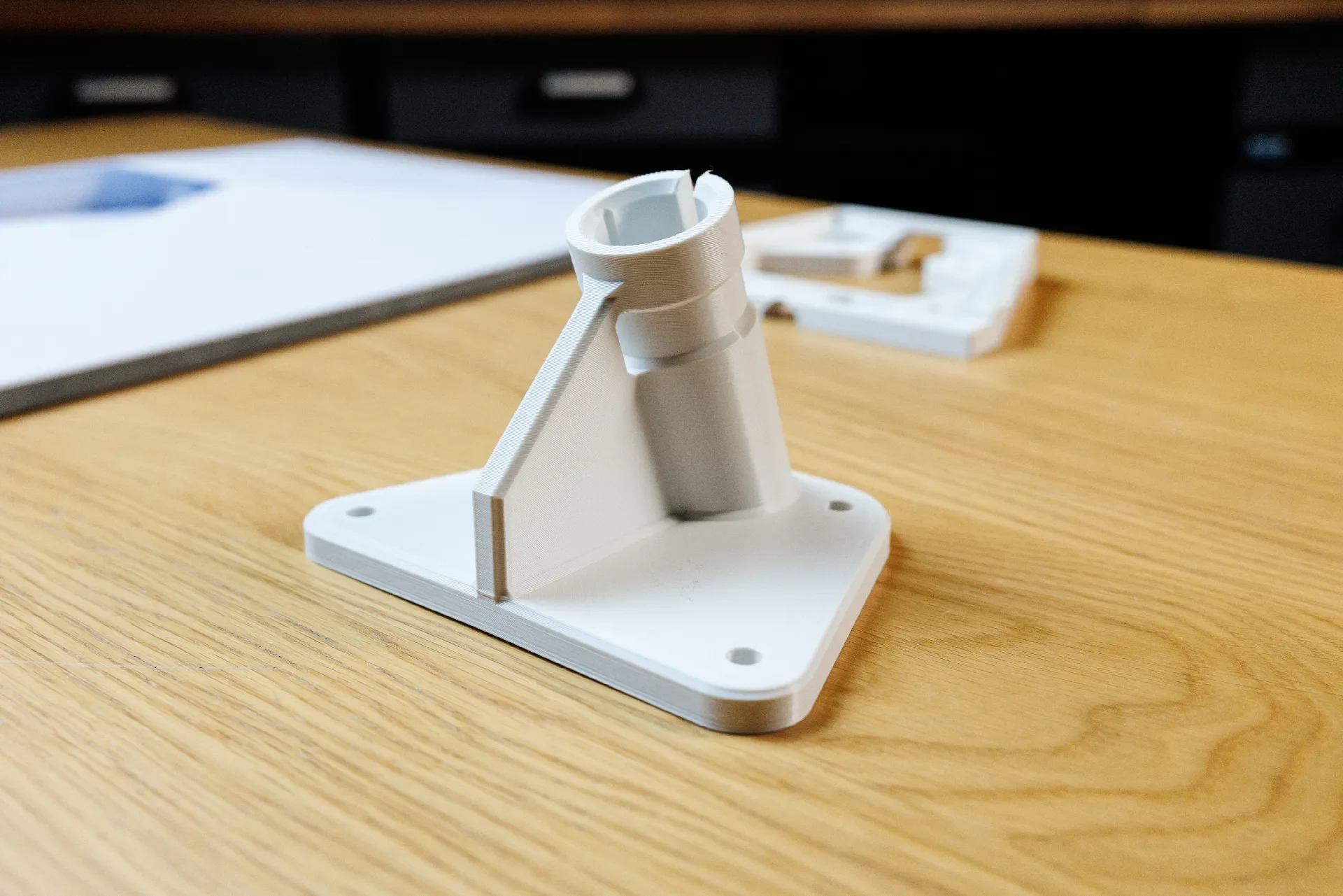

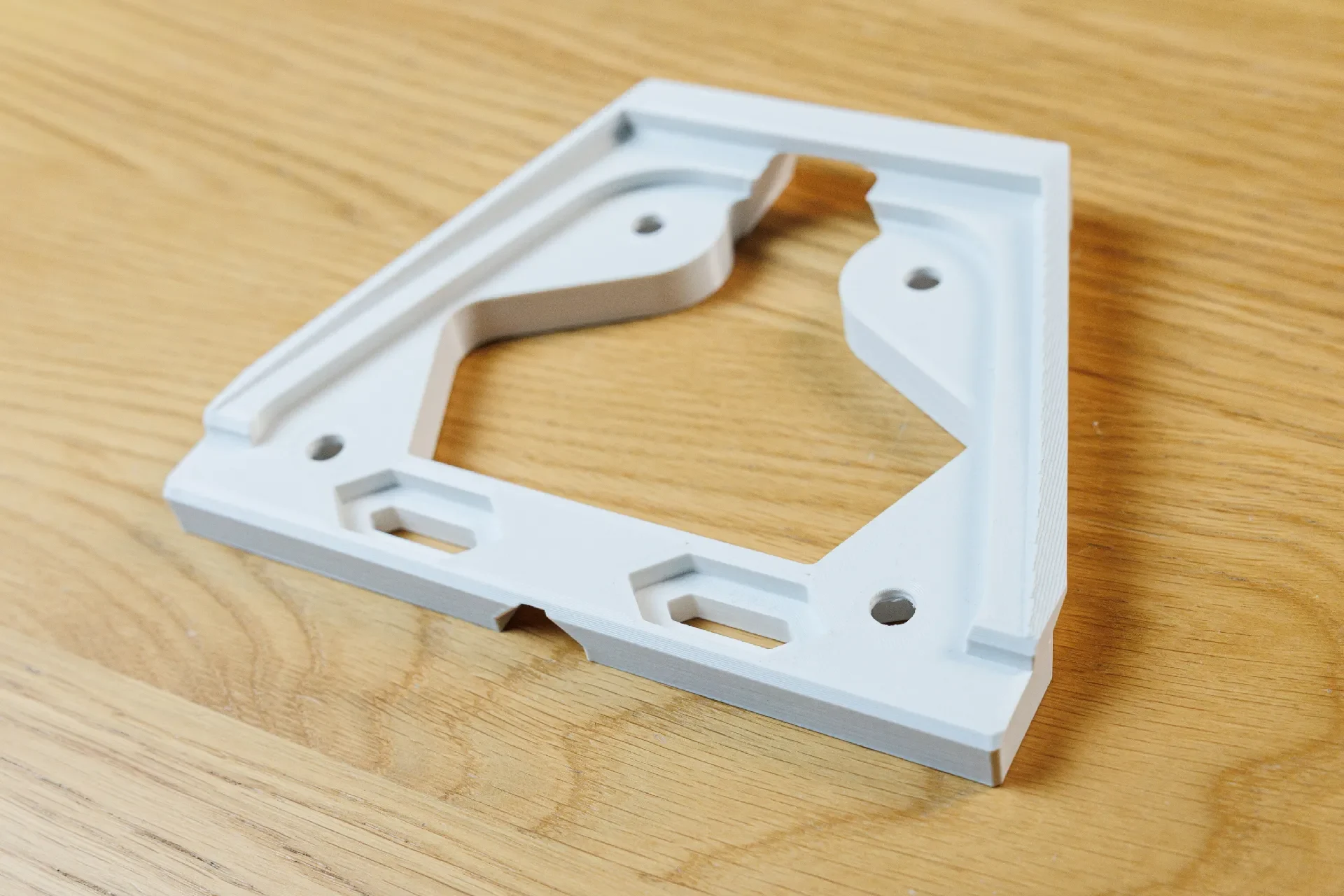

Выберите размер болта (M6 или M8) и выберите подходящее основание и адаптер стойки для вашего диаметра стойки!

После печати очистите отверстия под болты на базовом отпечатке — для идеального прилегания может потребоваться некоторая легкая постобработка — для лучшей печати отверстий имеется один слой.

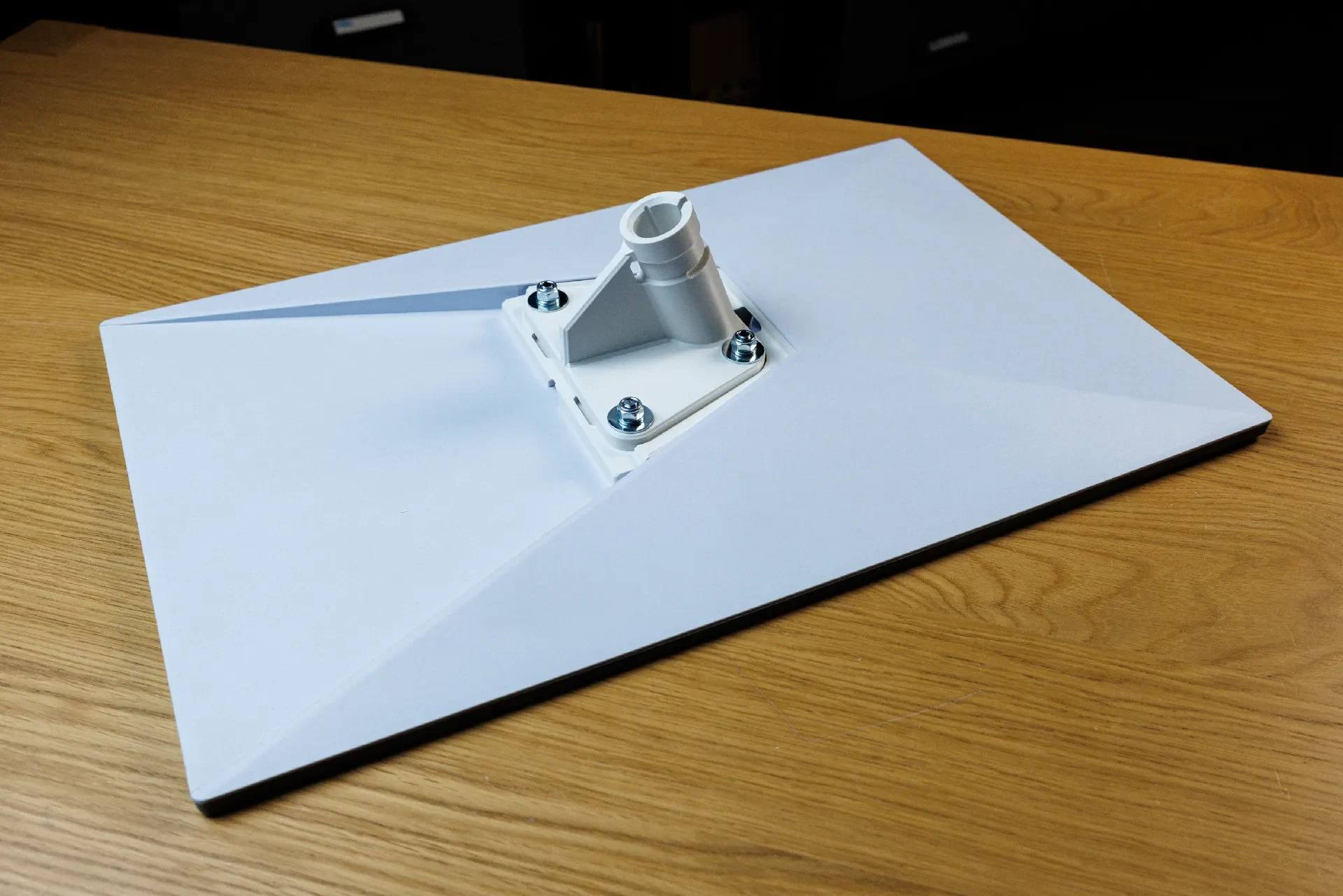

Крепление можно использовать в двух положениях:

Гайки снаружи, болты изнутри крепления

Болты внутри крепления, гайки снаружи

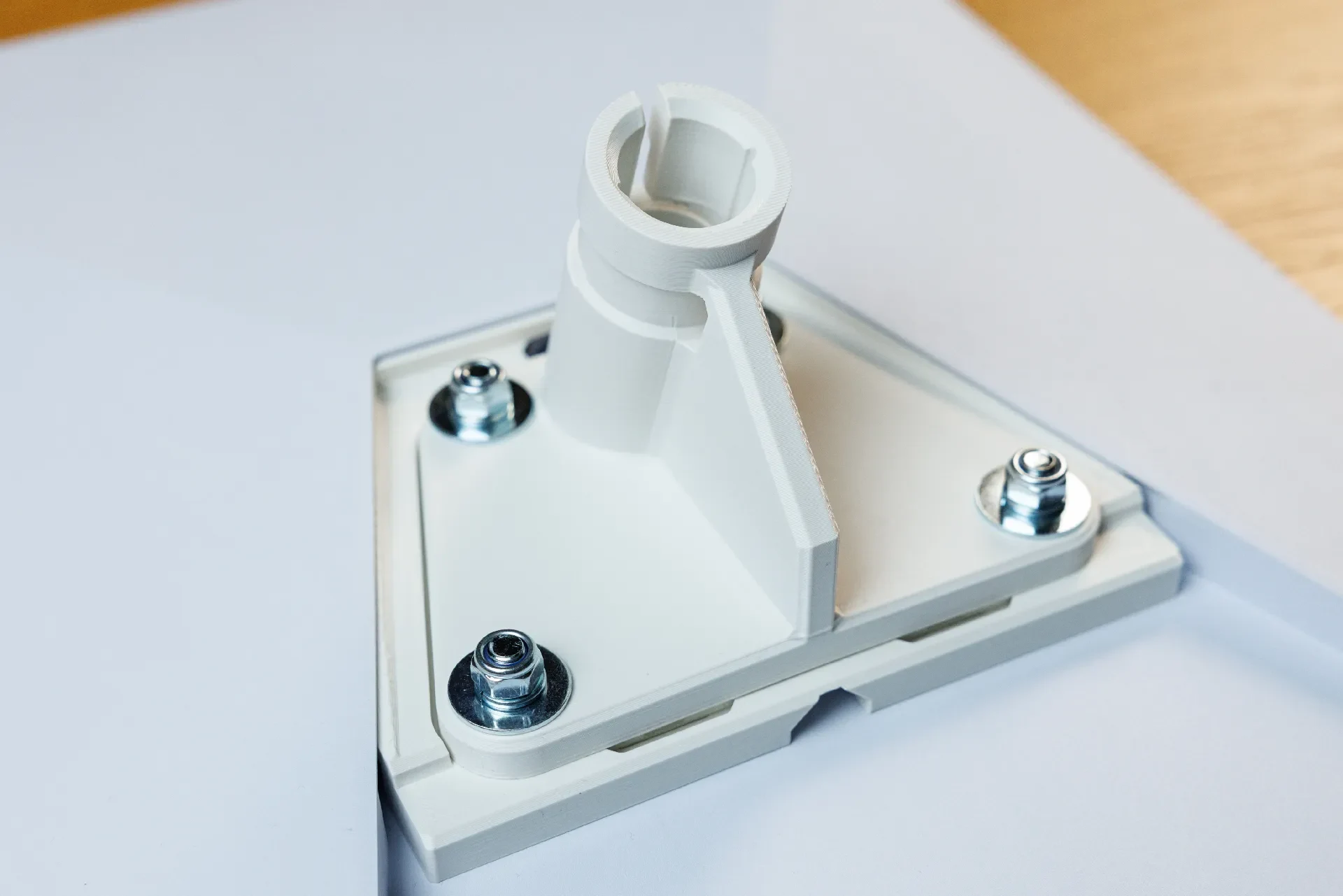

Предпочтительная ориентация: гайки снаружи — см. фото.

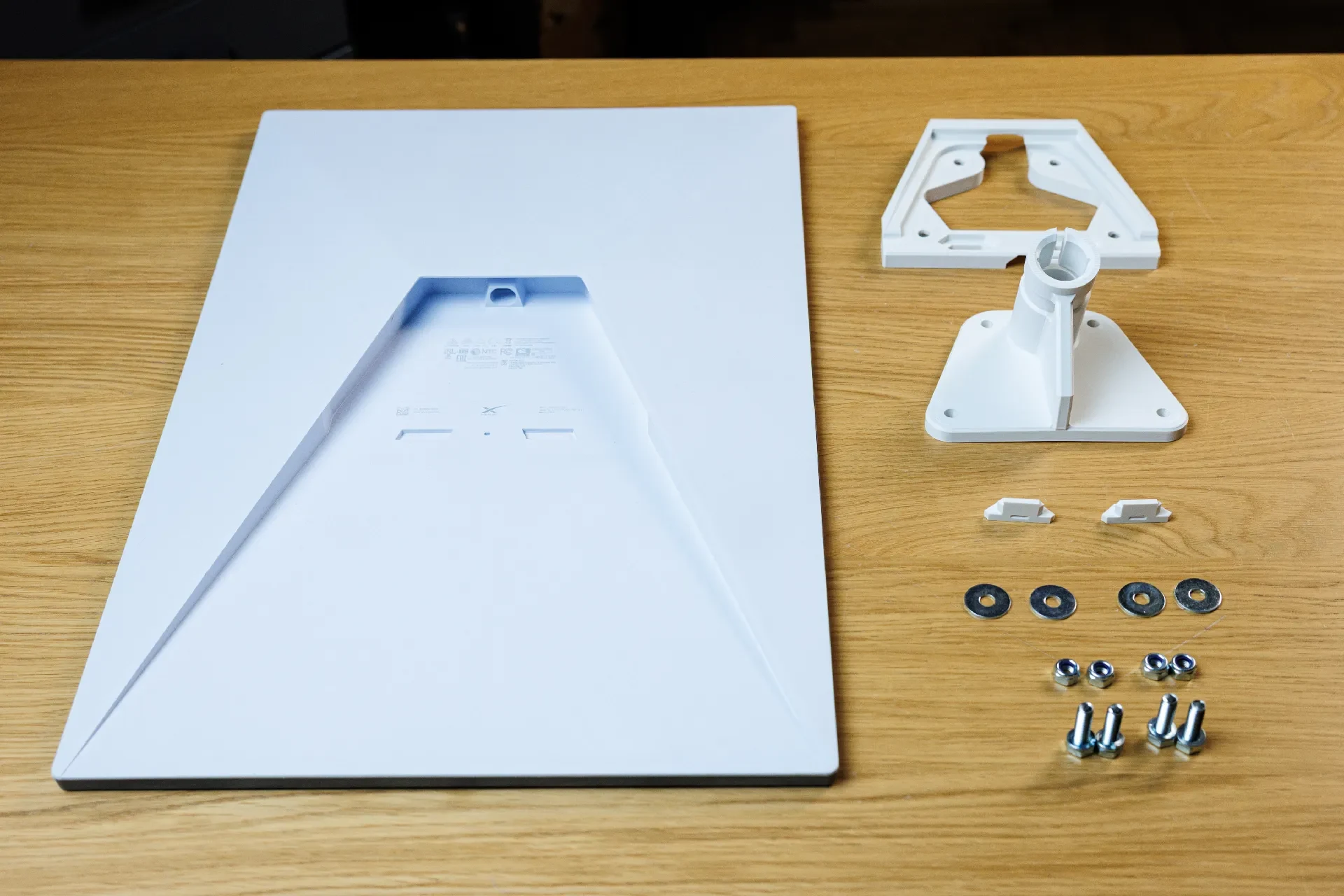

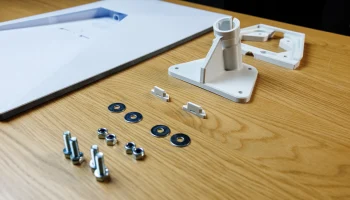

Необходимое оборудование (для каждого крепления):

4 гайки M6 или M8 (предпочтительно нейлоковые/самоконтрящиеся)

4 болта M6 или M8, длина 25 мм.

Большие шайбы + пружинные шайбы

Хомут для шланга с червячным приводом (30,5-45,5 мм в зависимости от размера стойки)

Настройки печати

Материал: рекомендуется ASA, также подходит PETG.

Заполнение: минимум 25 %

Периметры/стены: 6

Размер слоя: 0,2 мм (лучше с учетом допусков вокруг полюса)

Протестировано

Все модели напечатаны в ASA с указанными выше настройками.

Вариант диаметром 28 мм лично протестирован, допуски подтверждены.

Другие размеры физически не тестировались, но допуски установлены для хорошей работы во всех вариантах.
