WinderTenna Мод намотчика проволоки K6ARK...................

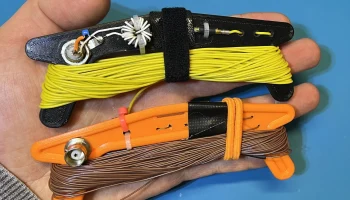

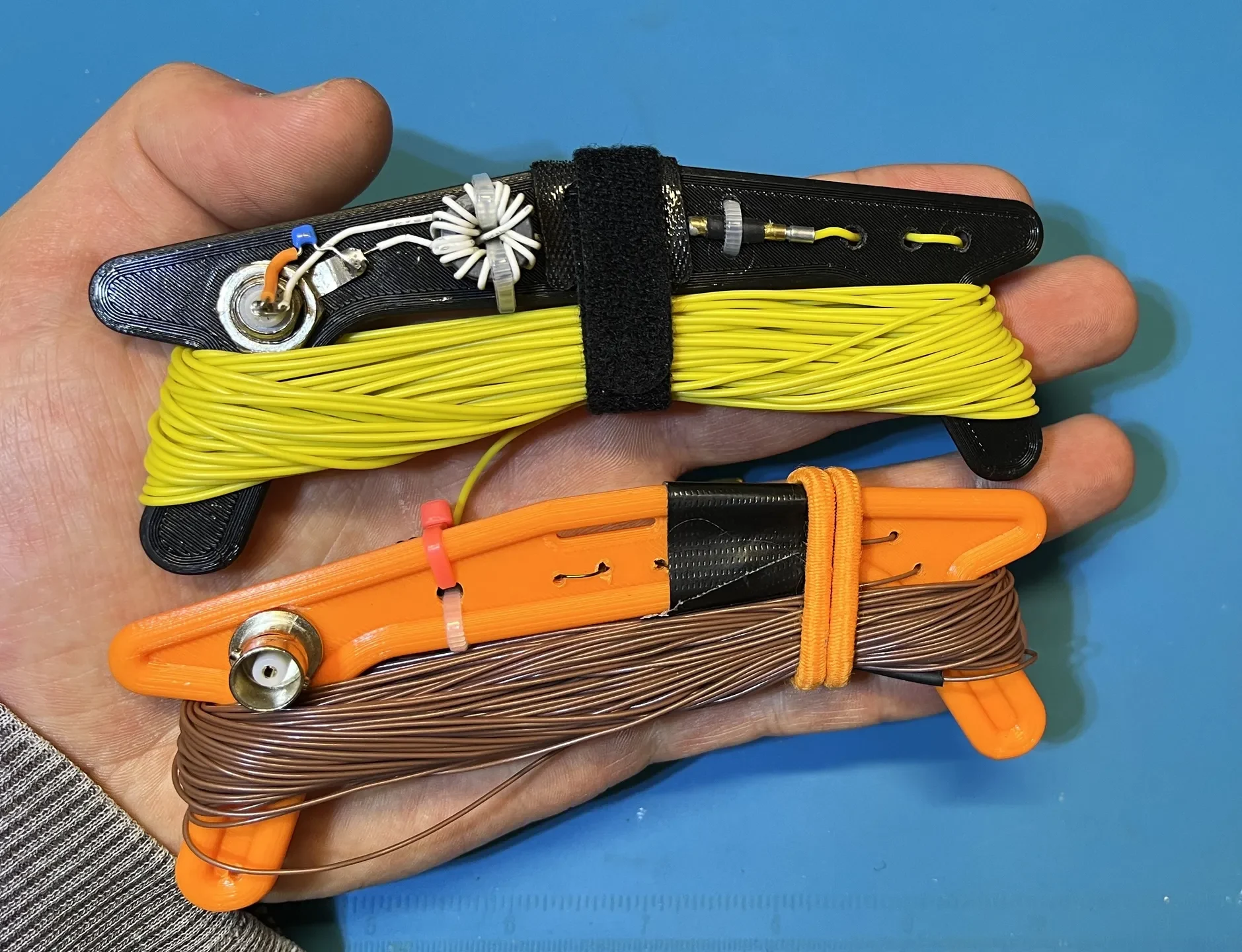

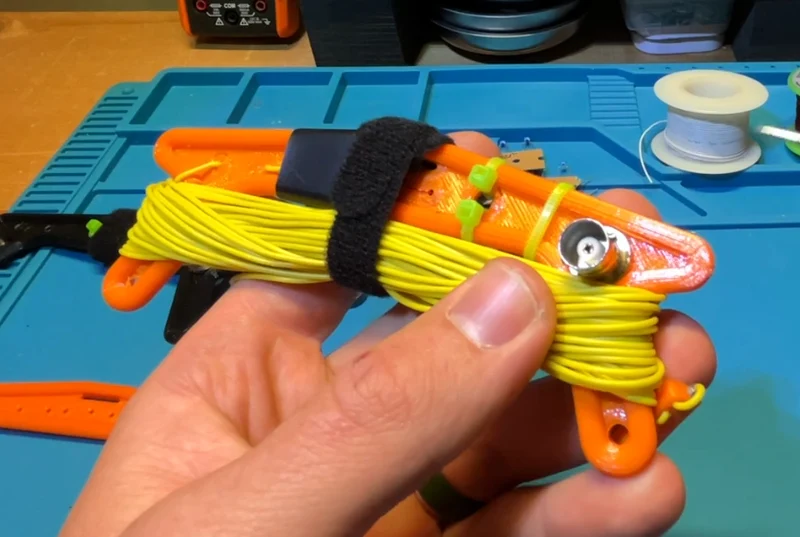

Это то, над чем я работал и использовал довольно долгое время. Я хотел создать комплексный подход к антенне QRP EFHW, который позволил бы мне не разбирать ничего. При такой конструкции все, что нужно, — это размотать провод и подключить коаксиальный кабель.
Доступны две модели: одна с отверстиями 2 мил, рассчитанными на провод 28 AWG, а другая с отверстиями 3 мил, рассчитанными на провод 24 AWG. Возмо��но, что провод большего размера пройдет через соответствующие отверстия, но я видел, что именно эти размеры работают. Оставьте комментарий к размерам, которые вы использовали для получения дополнительных точек данных.

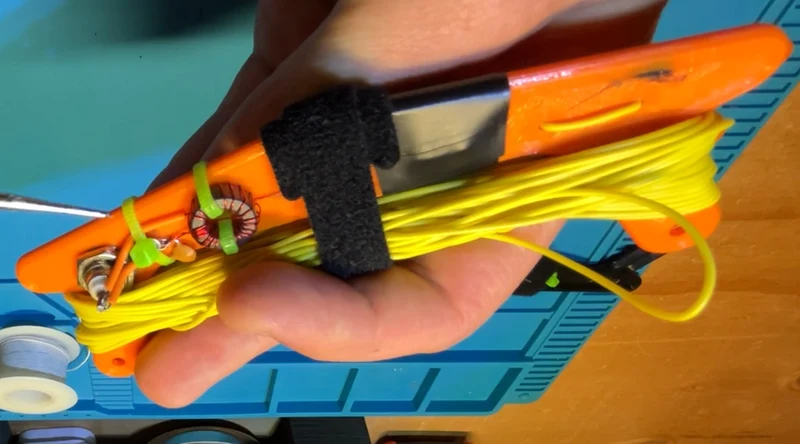

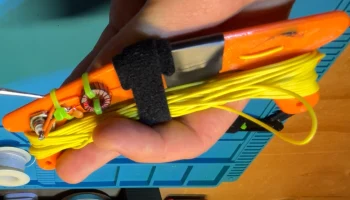

Я применил это, используя застежку-липучку, которая удерживает провод, чтобы прикрепить 49:1 к кустам, деревьям, знакам и т. д.
Очень признателен всем, кто посмотрел мой измененный дизайн, спасибо.
Следующие описания представляют собой компоненты, которые я использовал. Другие могут работать, это то, что я использовал.
Настройки печати:
Нить — PETG
Заливка — 25%
Верхние слои — 3
Нижние слои — 3
Принтер — Эндер 3
Куплено на Амазоне:
Переборка BNC — гнездо для монтажа на панели корпуса BNC, гнездо для разъемов под пайку, адаптер, 6 шт. в упаковке
Проволока калибра 28/24 — силиконовая проволока BNTECHGO
Магнитный провод — Магнитный провод BNTECHGO 28 AWG
EBay:
Ферритовый сердечник FT50-43 — диаметр 0,5 дюйма, толщина 0,2 дюйма. Товар больше не доступен, куплен в апреле 2023 г.
Номера деталей конденсаторов Digikey:
Конденсатор 100 пФ — 1451PH-ND
Крышка 120 пф — 445-173346-1-ND
Крышка 150 пф — 445-180619-1-ND
Я расскажу об этом немного больше в видео на YouTube, которое выйдет 19 августа. Когда оно появится в эфире, я опубликую ссылку здесь.
