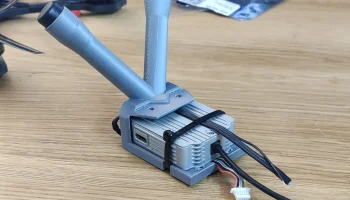

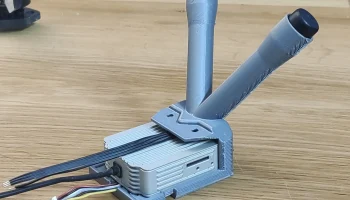

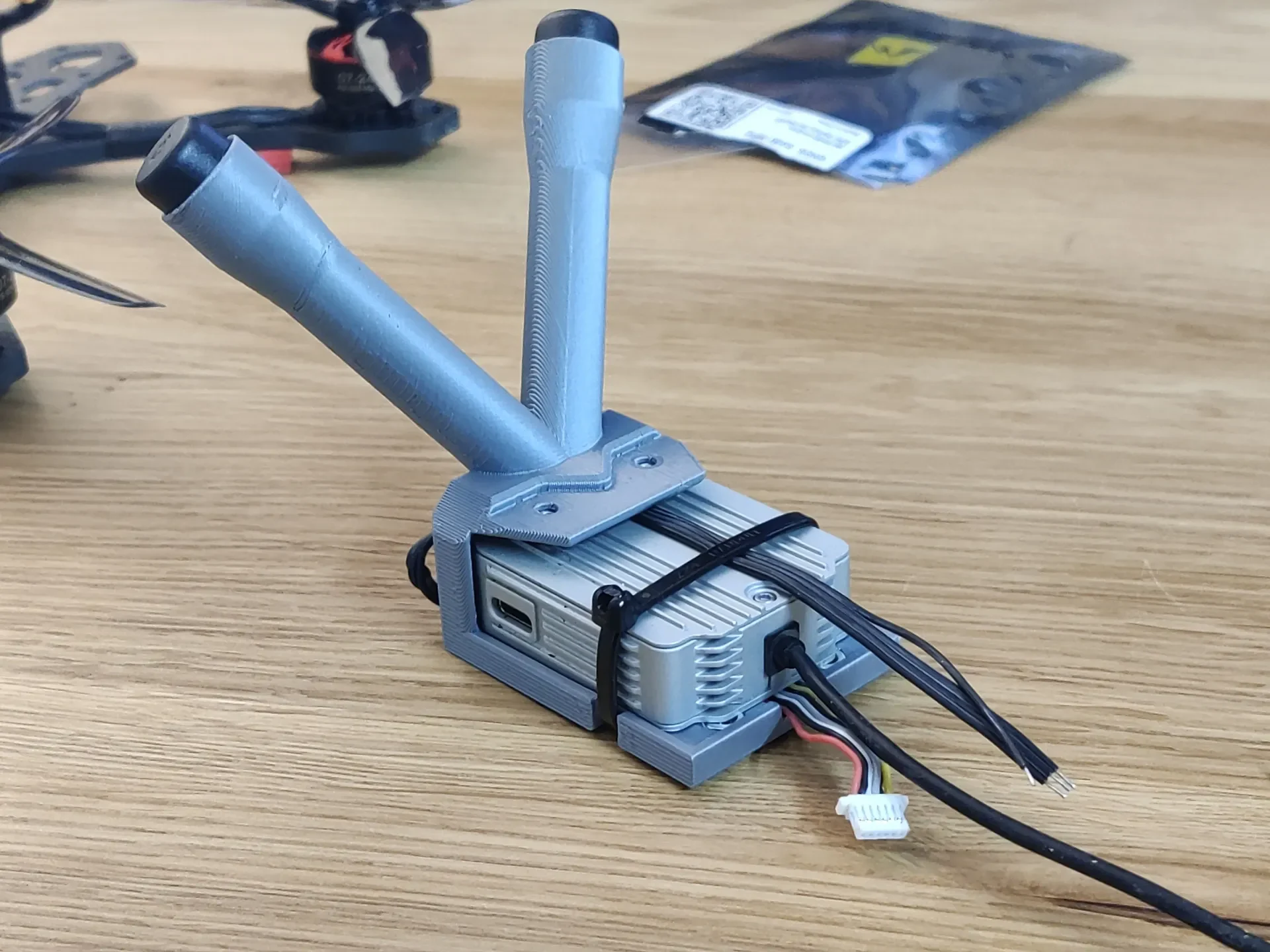

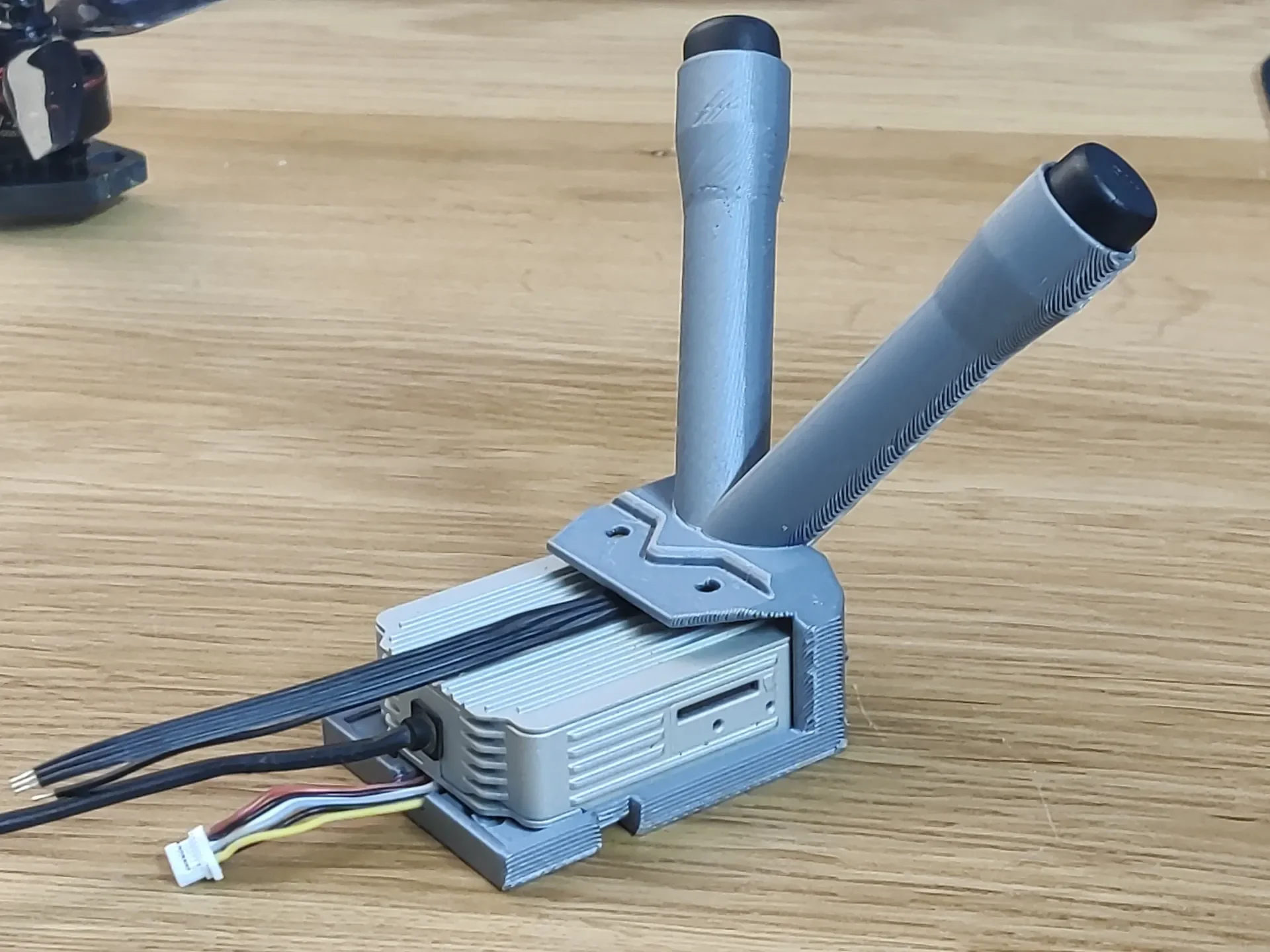

Крепление DJI Air Unit для рамы QAV-S (Lumenier)............

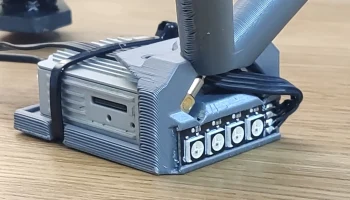

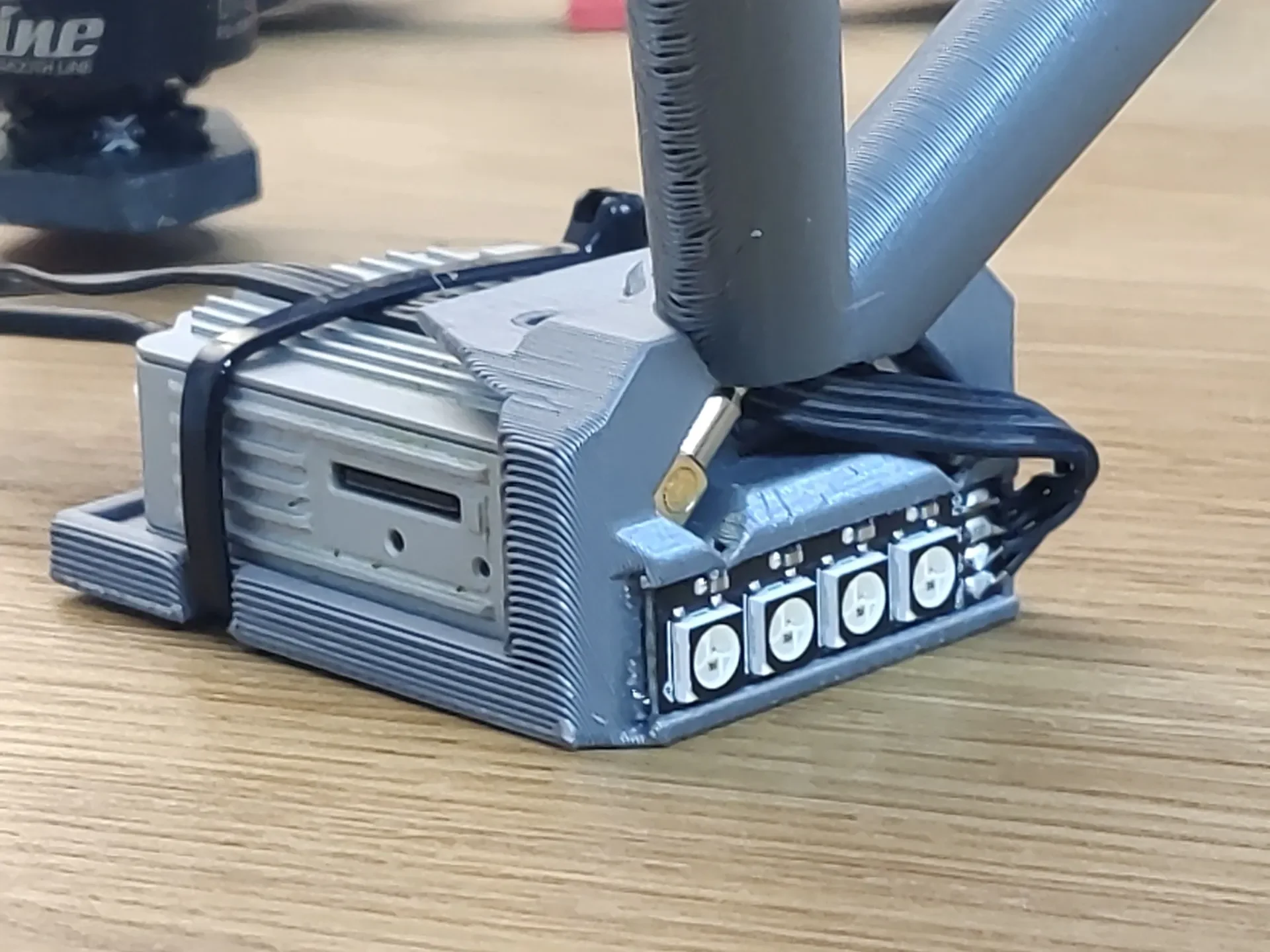

Обновление: добавлен новый v4. Изменены направления антенн и их подключение стало проще. Плюс возможность добавить светодиодную ленту на печатную плату (светодиодная плата Lumenier Digital RGB Arm).

Это ремикс от drawzh (спасибо дружище).

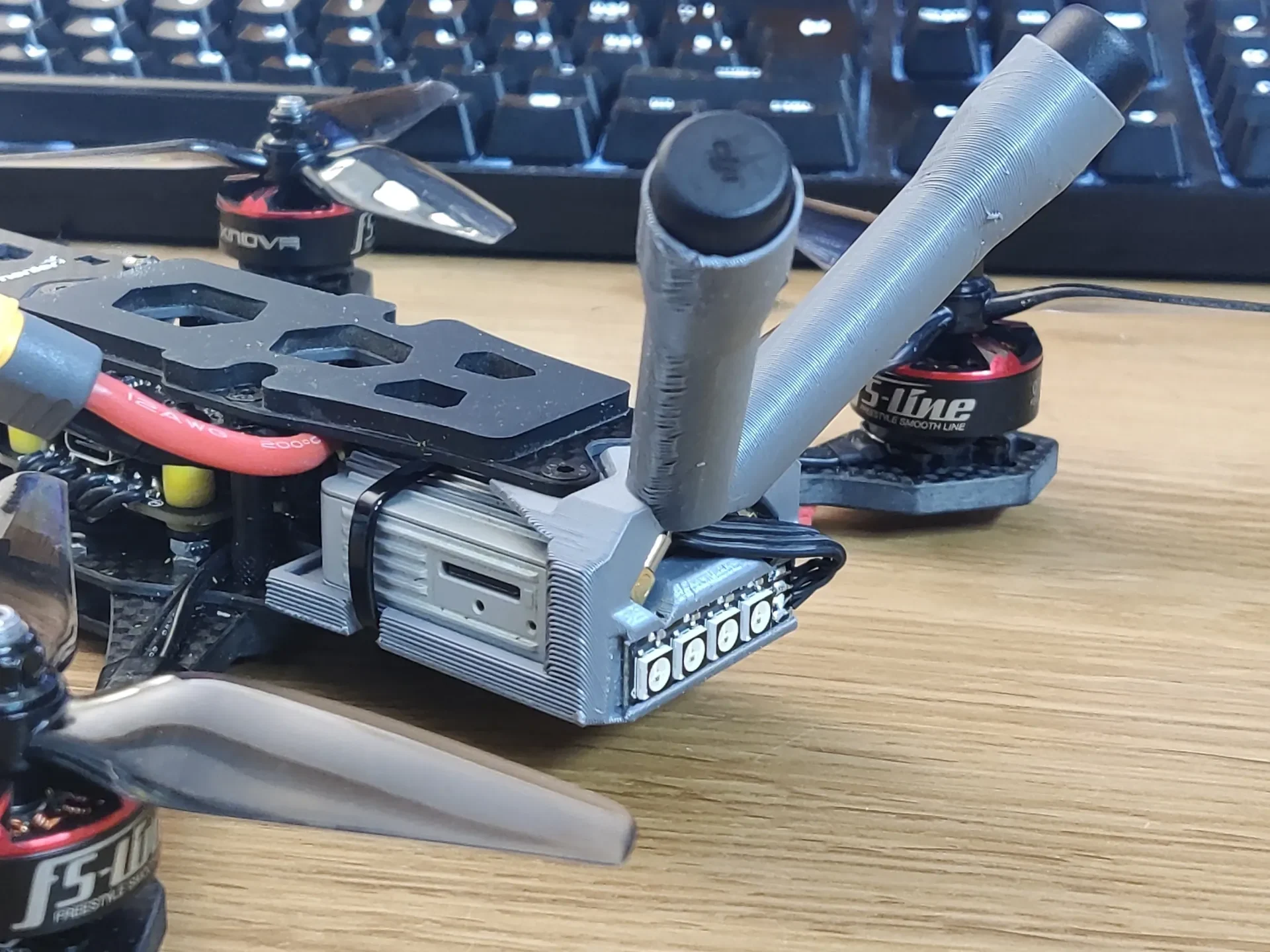

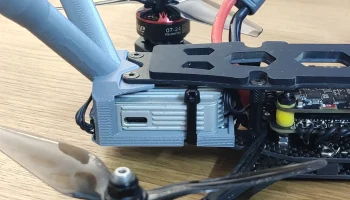

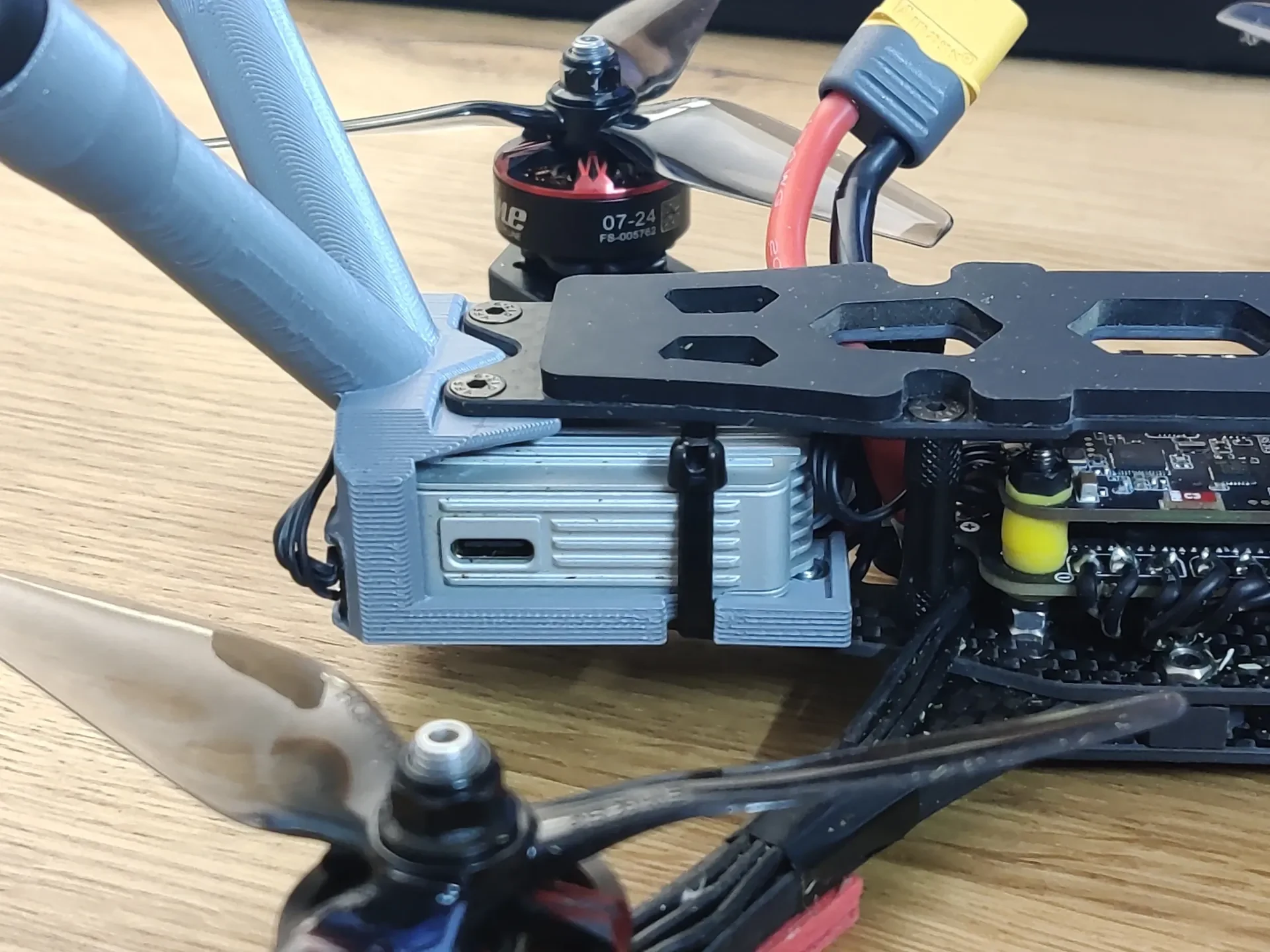

Его продуманный дизайн был великолепен: он заменил дальние задние стойки на печатное крепление для DJI Air Unit. так что у вас еще есть некоторая стабильность и достаточно места для воздушного блока. Я просто изменил отверстия и сделал их подходящими для 5-дюймовой рамы Lumenier QAV-S и добавил шестигранные вырезы для вставки гаек M3. (Гайки M3 подойдут плотно, если нет: используйте немного клея, чтобы удерживать их на месте при затягивании винтов. У меня пока не было проблем с моими.)

Для получения дополнительной информации перейдите к оригинальному креплению от drawzh.

P.S.: Почему-то у меня антенны длиннее, или я просто не смог их согнуть настолько, чтобы они не торчали из печ��тного фитинга головки антенны. возможно, я выложу следующую версию с другими держателями антенн, которые лучше подойдут к моей. На данный момент я просто обмотал скотчем держатель и первые несколько миллиметров антенны, чтобы закрепить их.

Настройки печати

Бренд принтера:Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Да

Разрешение: 0,2

Заполнение: 20

Примечания:

Печать сбоку с поддержкой на рабочей пластине.

Пост-печать

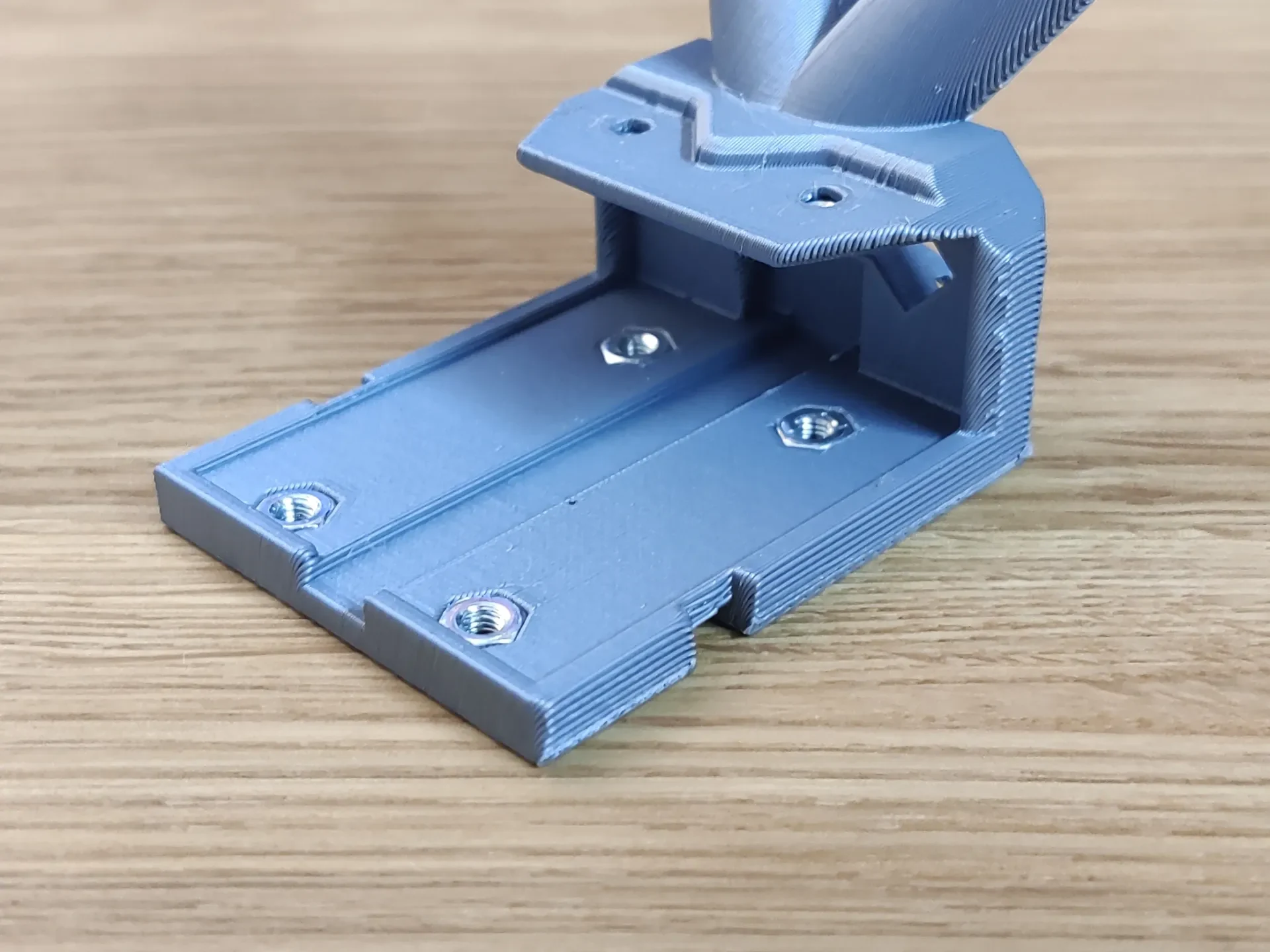

Вставьте 4 гайки М3 в шестигранные фитинги.
