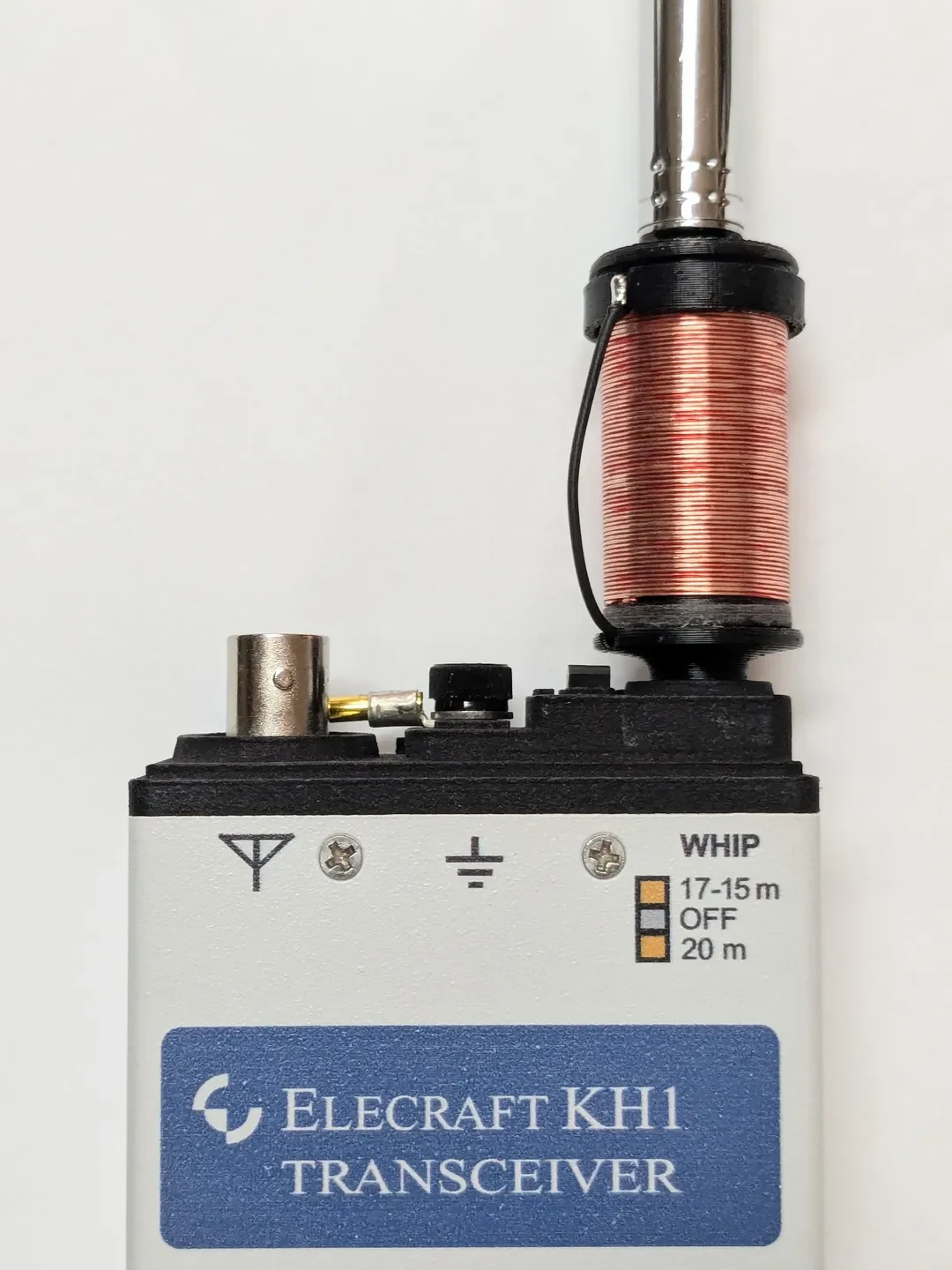

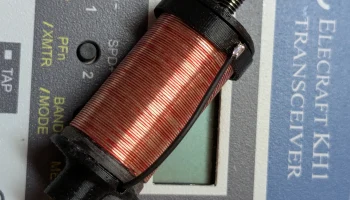

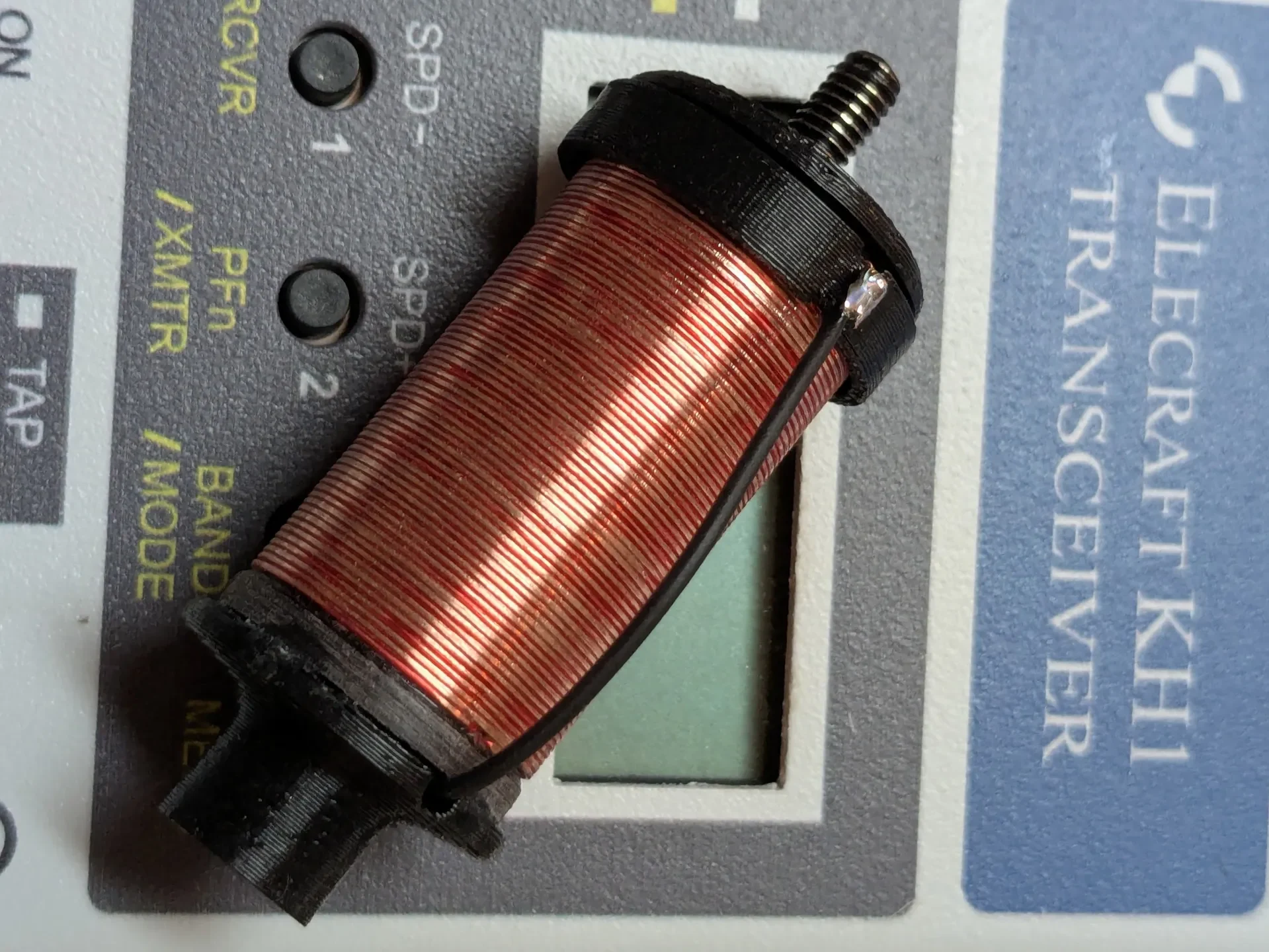

Загрузочная катушка для мини-отвертки Elecraft KH1......

ПРЕДЫСТОРИЯ:

Elecraft KH1 взорвал рынок портативных КВ-радиостанций своим выпуском. Он охватывает 5 диапазонов от 40 до 15 м и имеет внутренний ATU и батарею. На самом деле он предназначен для ручного использования.

Но у стандартной штыревой антенны индуктивности недостаточно, чтобы достичь расстояния ниже 20 м. Компания Elecraft разработала несколько нагрузочных катушек, но они относительно большие и более дорогие (и, возможно, более эффективные). Мне хотелось чего-то небольшого, что можно было бы прикрепить к радио и ничего не откручивая, настроиться на все диапазоны.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.

Обязательные позиции К��л-во Источник
3D-печатная оболочка 1. Распечатайте ее, используя прилагаемый файл STL.
3D-печатная заглушка 1. Распечатайте ее, используя прилагаемый файл STL.
3D-печатное кольцо 1. Распечатайте его, используя прилагаемый файл STL.
Термофиксационная вставка M4 x 10 мм 1 https://amzn.to/4a9K4Ec
Магнитный провод 26га 1 https://amzn.to/3DIzVSH
Изолированный провод 26G (предпочтите��ьно Poly Stealth) 4 дюйма

www.davisrf.com/antenna-wire/polystealth.php

Альтернативный вариант: https://amzn.to/3C2uhKv

Винт M4x12 мм из нержавеющей стали 1 https://amzn.to/4fMvLq6
Гайка M4 из нержавеющей стали 1 https://amzn.to/4iXHyVx
Клей СА (он же «Суперклей») 1 https://amzn.to/3PpBNlG
Наждачная бумага (подойдет зернистость 180-400) 1 https://amzn.to/49Zpd6p
Нить PETG ~5 г https://amzn.to/3H9QN4p
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Шестигранная отвертка 2,5 мм ( https://amzn.to/4gVHV0X )
Пинцет ( https://amzn.to/3BaOeex )
Паяльник ( https://amzn.to/3PmnUVK )
СБОРКА:
1.) Распечатайте все вещи.

Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».

Для лучшей печати ориентируйте детали наибольшей сплошной стороной вниз.

Ни для одного из отпечатков не потребуются подставки, и если вы высушите нить, ваши отпечатки будут выглядеть лучше, чем мои.

2.) Зачистите конец магнитного провода и закрепите его в отверстии для винта.

Соскоблите эмаль примерно с ½ дюйма ко��ца магнитного провода.

Вставьте провод в боковое отверстие на шестиугольном конце формы катушки и выведите его через отверстие для винта.

Вставьте винт снизу и вдавите его в отверстие. Закрепите винт гайкой, затянув ее до упора. Магнитный провод должен прочно удерживаться на месте.

3.) Намотайте катушку.

Наматывайте катушку под натяжением, сводя к минимуму зазоры, периодически сжимая проволоку.

Когда вы дойдете до конца формы катушки с двумя отверстиями, отрежьте магнитный провод еще примерно на 6 дюймов.

Проденьте проволоку через первое отверстие, затем вытащите ее из второго отверстия, затем снова в первое отверстие, чтобы закрепить проволоку на месте.

4.) Вставьте вставку в вилку.

В��зьмите вилку и термофиксирующую вставку и прижмите вставку на место с помощью паяльника.

При необходимости удалите скопившийся пластик с тонкого конца вилки с помощью пинцета.

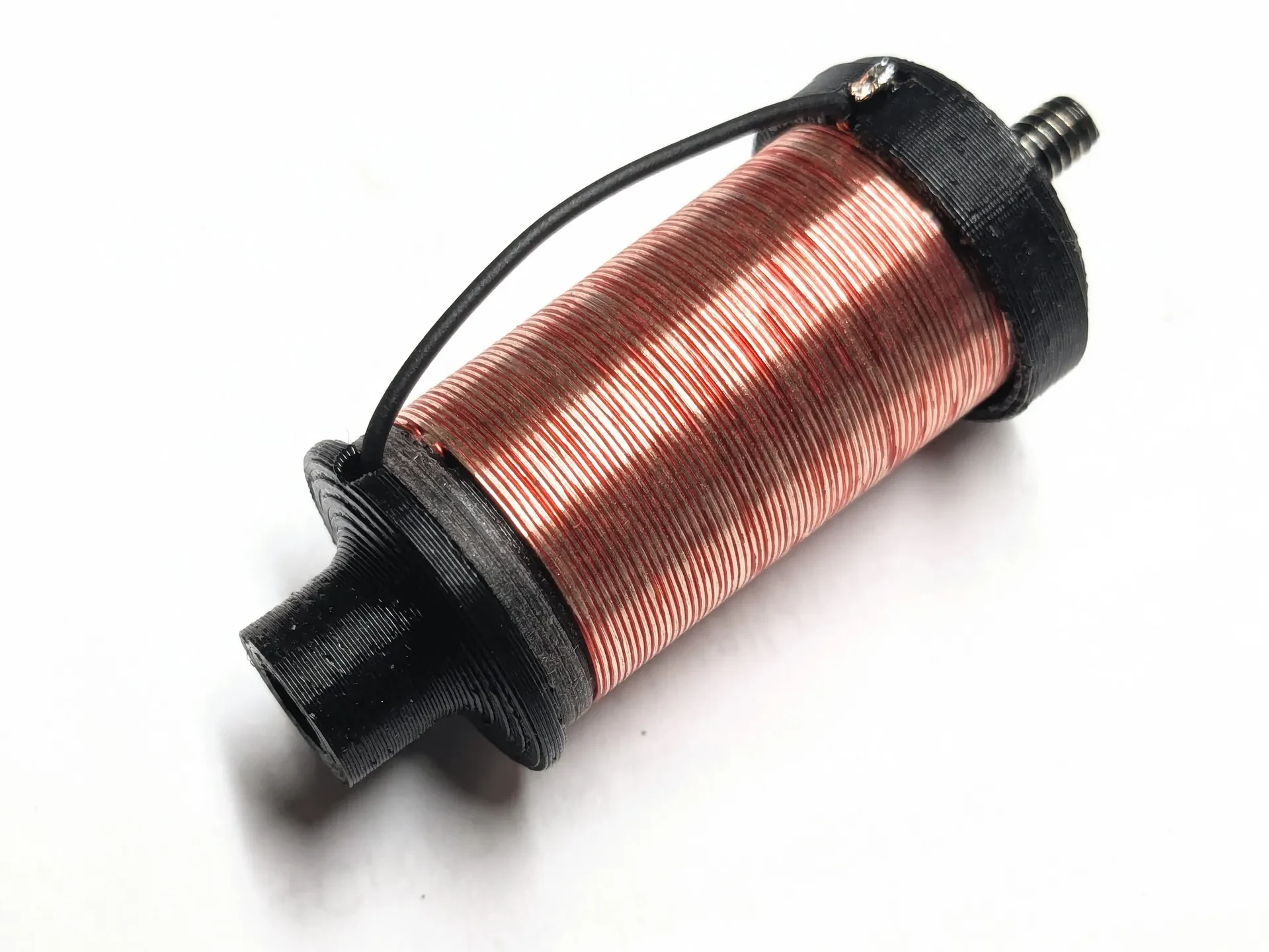

5.) Прикрепите проволоку к кольцу.

Снимите примерно ¾ дюйма изоляции с одного конца провода. Разделите жилы на два ровных жгута и скрутите каждый пучок.

Оберните пучки проводов вокруг выемки в кольце как можно плотнее. Пинцет в помощь.

Обрежьте провод, завершите его, согните и БЫСТРО припаяйте, чтобы кольцо не расплавилось. Во время пайки может оказаться полезным разместить кольцо на катушке, чтобы оно действовало как теплоотвод и удерживало его на месте.

6.) Отшлифуйте катушку.

Используйте наждачную бумагу, чтобы удалить эмаль с внешней стороны проводов катушки.

Мне нравится аккуратно вставлять винт с резьбой в патрон отвертки (не повреждая резьбу!) и использовать его для медленного вращения катушки во время шлифовки.

Удалите достаточное количество эмали, чтобы провод на кольце мог соприкасаться с катушкой.

7.) Обрежьте и припаяйте провод к разъему.

Поместите кольцо на катушку и сдвиньте его к винтовому концу катушки. Обрежьте изолированный провод примерно на ¾ дюйма длиннее катушки. Снимите примерно 1/8 дюйма изоляции с конца и припаяйте конец к краю термофиксируемой вставки в вилке так, чтобы провод попал в паз на вилке.

8.) Приклейте
