Контейнеры Gridfinity для антенн Teltonika RUTX11 или ана...

Специальные отсеки Gridfinity для хранения антенн маршрутизатора Teltonika RUTX11 (или аналогичного) в горизонтальном положении.

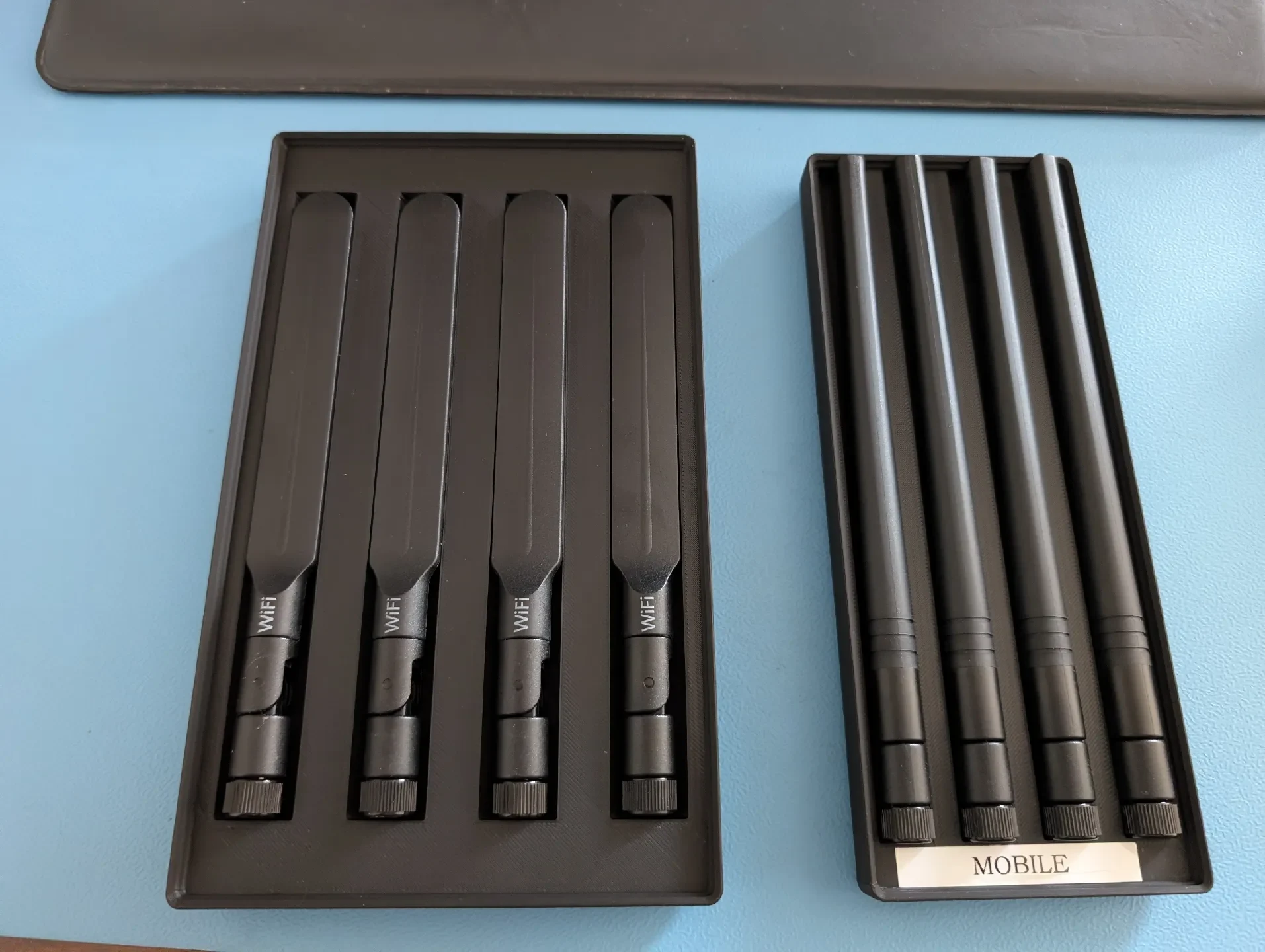

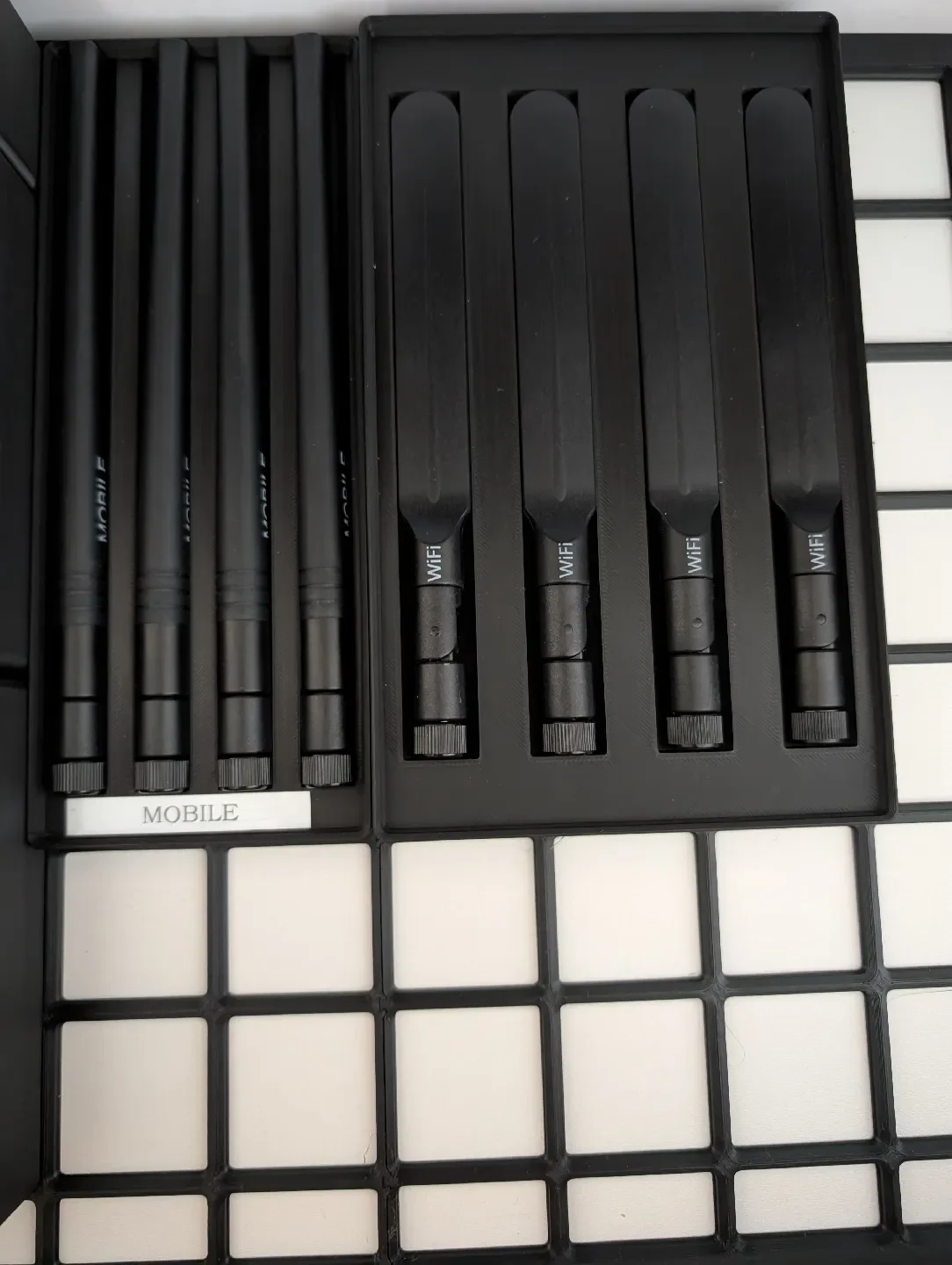

Мне нужно было сложить антенны маршрутизатора Teltonika в ящик, а не бросать их в мусорное ведро. Сделал сначала Мобильную версию с примерными размерами — работает но не идеально. Версия с Wi-Fi получилась намного лучше с точными размерами, указанными в технических характеристиках, и более глубокими канавками.

Идеи для будущего улучшения: сделайте их штабелируемыми или согласуйте глубину мобильного устройства с Wi-Fi для более изысканного вида.

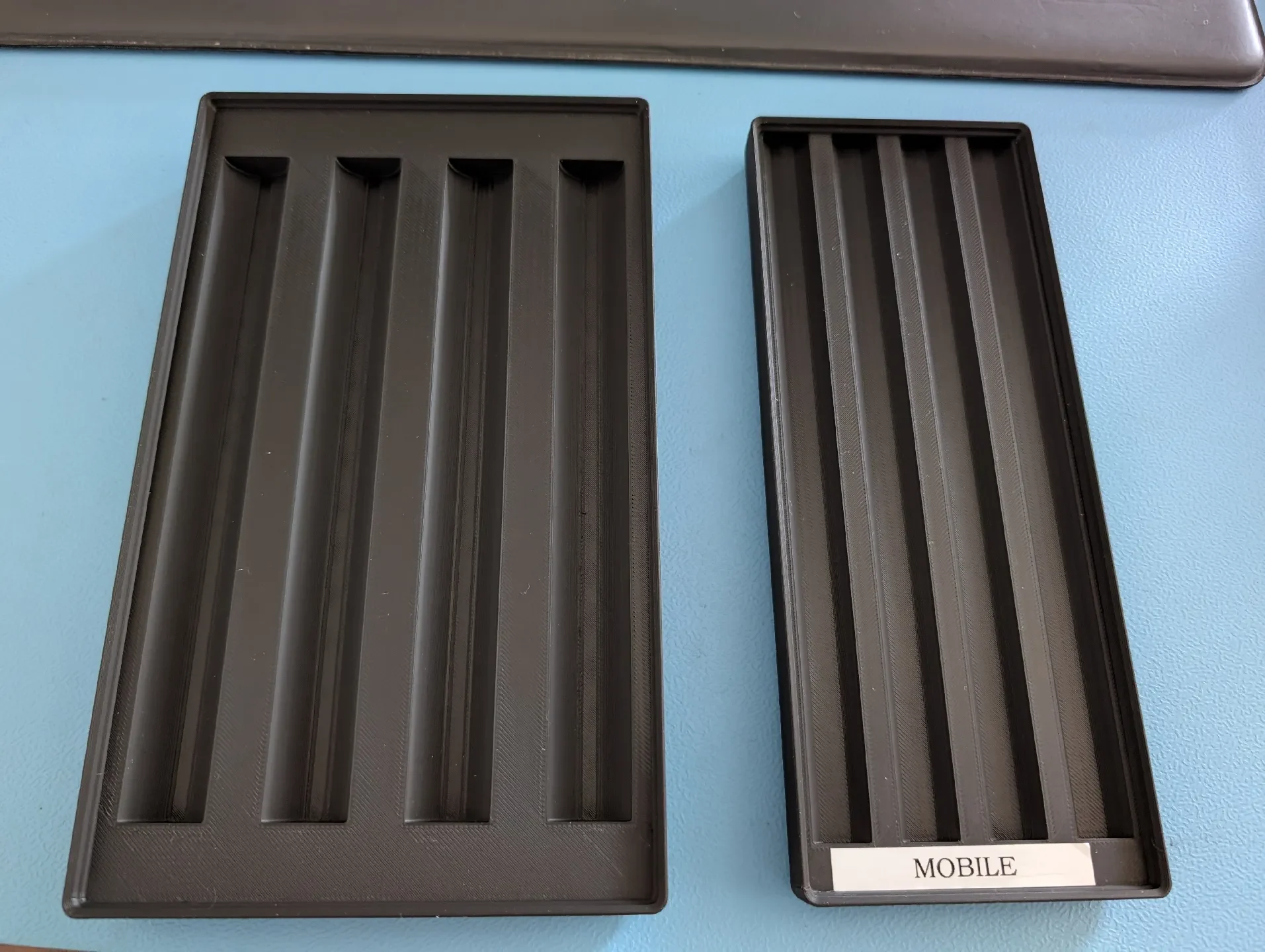

Контейнер для мобильных антенн/4G-антенн (5×2×2)

Для 4 антенн LTE/4G (диаметр 195 × 13 мм)

Размер контейнера: 209,5 × 83,5 × 17,5 мм.

Губка с одной стороны для маркировки

Контейнер для антенн Wi-Fi (5×3×3)

Дл�� 4 двухдиапазонных антенн WiFi PR14RD35 (плоские 171,6 × 18 мм)

Размер контейнера: 209,5 × 125,5 × 24,5 мм.

Сбалансированная кромка с обеих сторон для маркировки

Особенности

Цилиндрические канавки удерживают антенны.

Включен параметрический исходный код OpenSCAD.

Нет магнитных отверстий = легкая печать, нет подставок

Рекомендуется заполнение 10-15 %.

Требования к файлам .scad (не нужны для STL)

Исходные файлы OpenSCAD являются параметрическими — вы можете настраивать размеры для разных антенн. Им требуется платформа Gridfinity-rebuilt-openscad: https://github.com/kennetek/gridfinity-rebuilt-openscad.

Если вы просто хотите распечатать «как есть», используйте файлы STL напрямую — никаких зависимостей не требуется.

Настройки печати

Высота слоя: 0,2 мм

Заполнение: 10-15%

Никакие опоры не нужны

Материал: ПЛА
