Корпус кантенны ADS-B...

ADS-B Cantenna Housing — дешевая антенна ADS-B для установки внутри или снаружи помещения.

Вот простой в изготовлении чехол для вашей алюминиевой банки антенны ADS-B 1090 МГц.

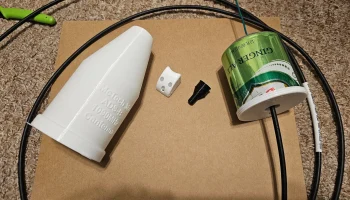

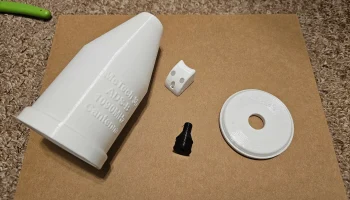

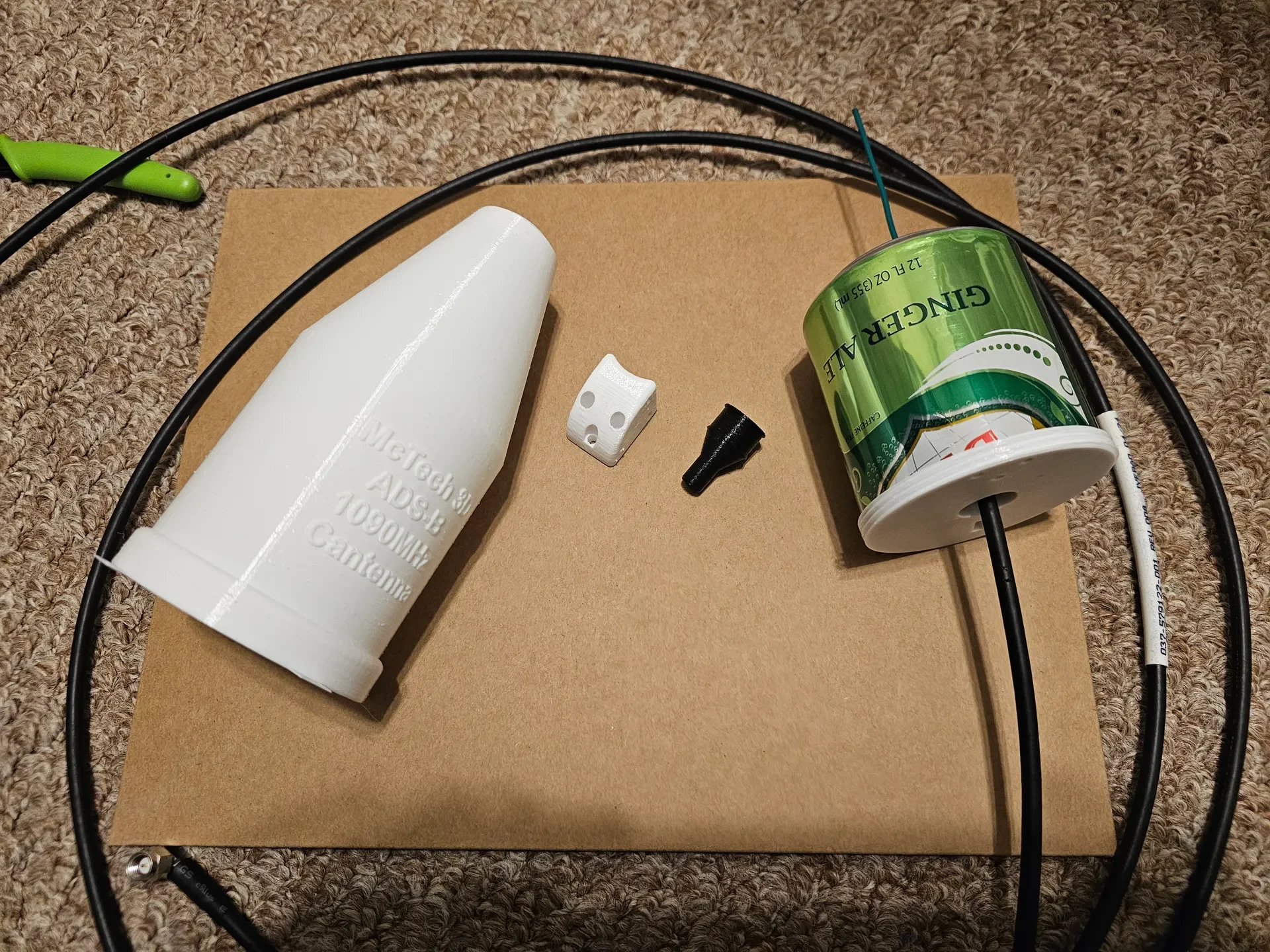

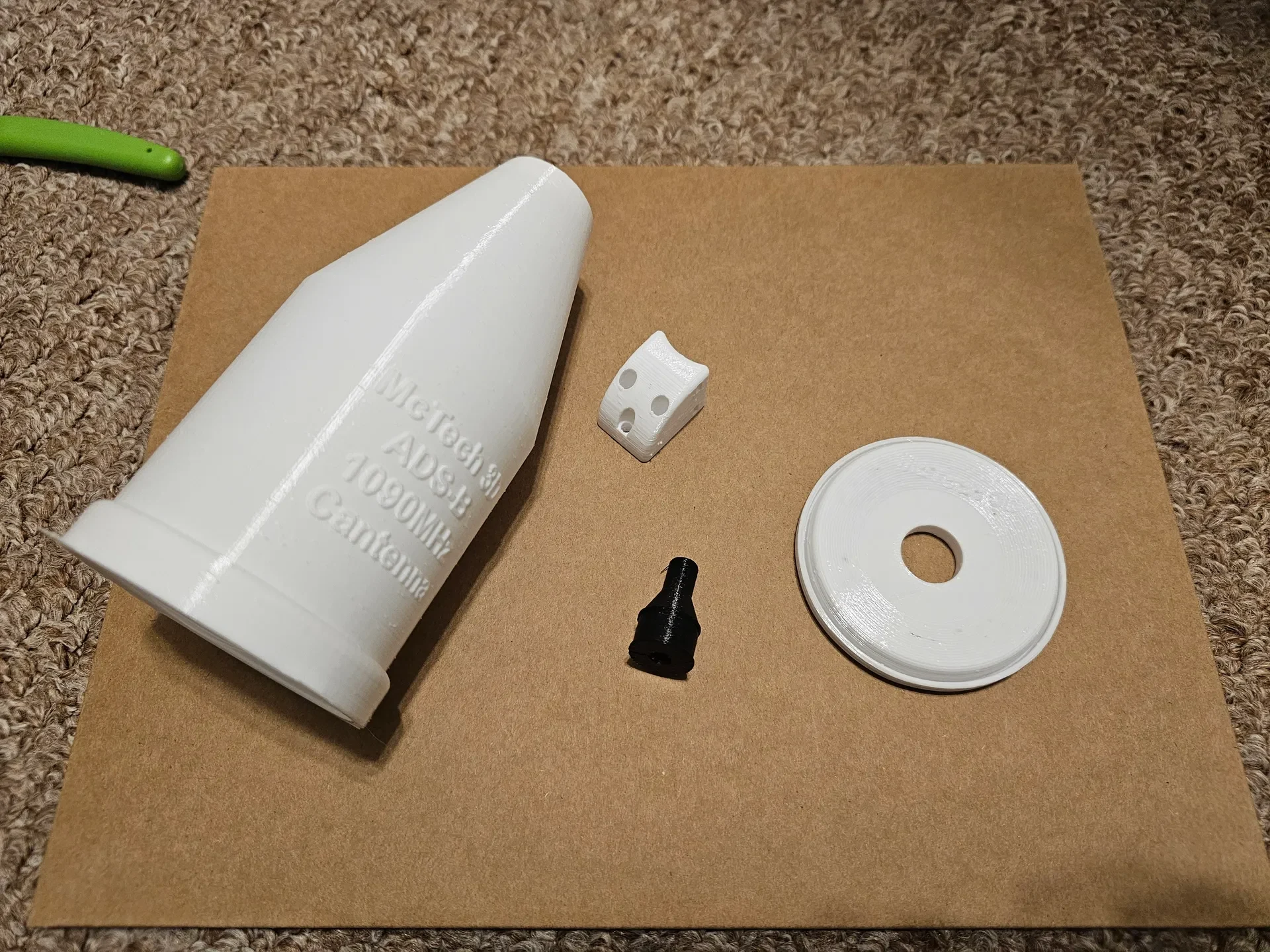

Файлы для печати включены:

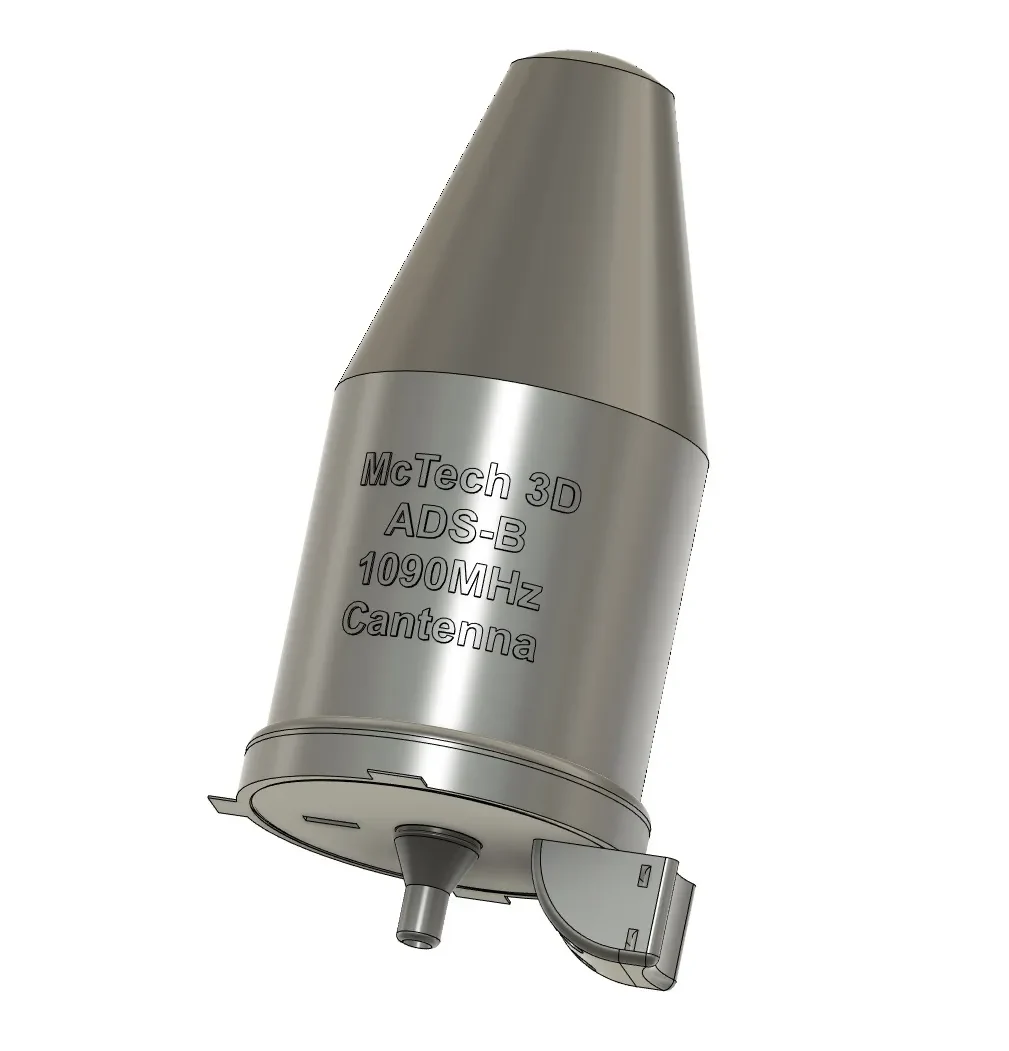

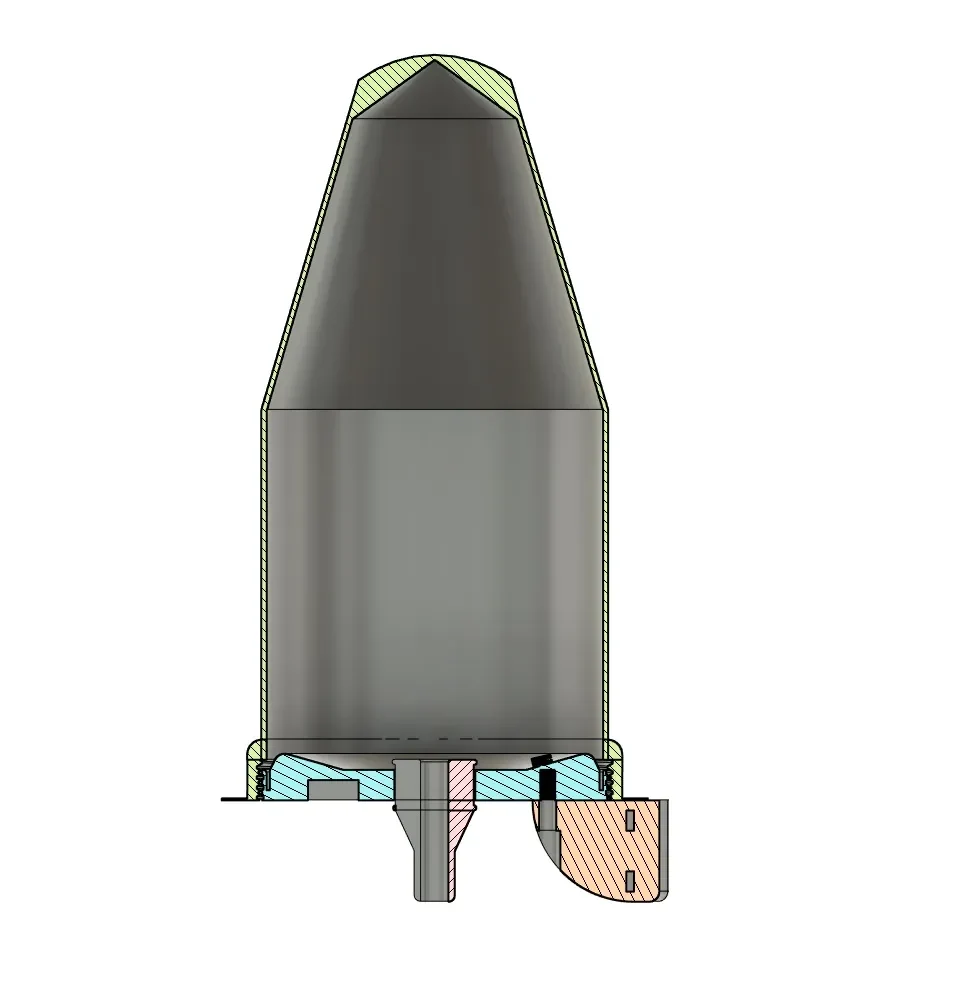

Верх — деталь конической формы с внутренней резьбой для навинчивания на основание.
Основание — нити, обращенные наружу, для вдевания в верхнюю часть. В комплект поставки входит отверстие для выво��а кабеля.
Базовый соединитель для стяжек-молний — базовое крепление с прорезями для крепления стяжек-молний среднего размера для крепления к трубе.

Дополнительные распечатки:

Base Plug Thick SMA — штекер, предназначенный для печати на нити ТПУ. Может втиснуться в основание и имеет место для крепления застежки-молнии.
Стойка для настенного крепления на трубу диаметром 1 дюйм v1 (пока не изображена) �� простая стойка для крепления на трубе. Разработан для ПВХ толщиной 1 дюйм. Имеет держатель невыпадающей гайки для шестигранной гайки № 10-24 и крепежного винта № 10-24 x ¾ дюйма. Отверстие для крепления к стене ~4мм.

Необходимые материалы:

Стандартная банка из-под кокса
x3 — винты 3 x 12 мм (длиной не менее 10-12 мм)
Одножильный медный провод 18AWG
Гнездо N-типа к вилке SMA — кабель SMA (или другие типы, отверстие в основании позволяет разместить более толстый кабель)
Застежки-молнии
Приемник ADS-B или приемник SDR

Дополнительные материалы (для использования с настенными креплениями):

#10-24 x ¾" крепежные винты
#10-24 Шестигранные гайки
#8 (?) Винты

Предлагаемые инструменты:

суппорты
Сверла и сверла
Паяльник и припой
Ножницы
Нож
Плоская отвертка

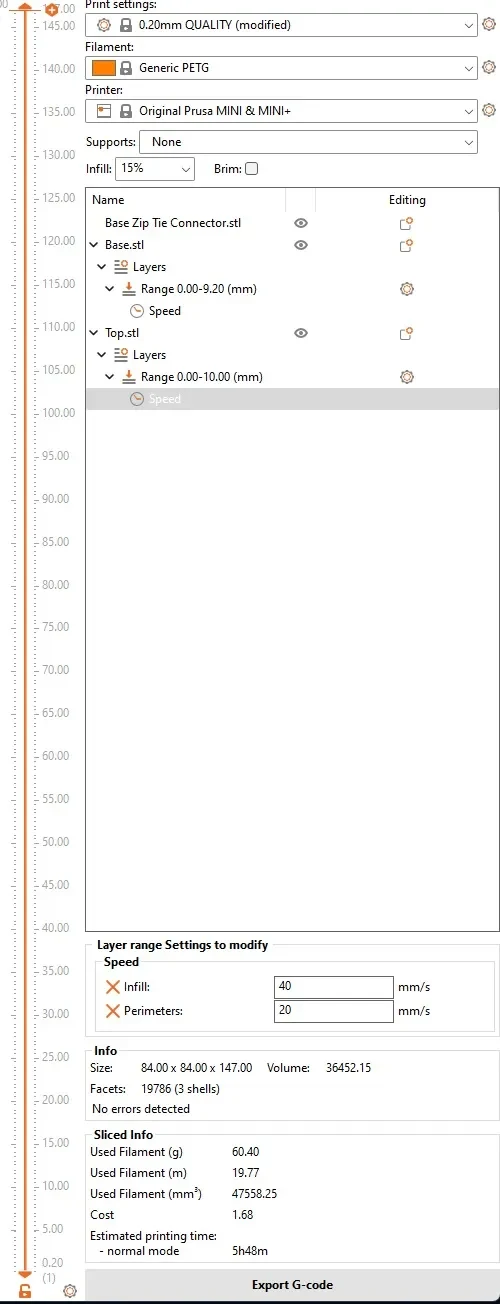

Рекомендуемые настройки печати:

Высота слоя 0,2 мм
Сопло 0,4 мм
Настройки Prusaslicer PETG по умолчанию
Для резьбы сверху и снизу; Я снизил скорость печати вдвое.
Возможно, потребуется переориентировать базовый соединитель на молнии в слайсере.

Инструкции по сборке:

Нет инструкций по изготовлению антенны (пока); Я предлагаю следовать инструкциям, найденным здесь: Три простых антенны для начинающих, сделанных своими руками — FlightAware / Отслеживание полетов ADS-B — Обсуждения FlightAware
Вставьте банку в верхнюю часть; это очень удобно. Получить можно, просто пройдя нити в верхней части.
Используя винты x3-3 мм, прикрутите соединительную застежку-молнию основания к базовой части.
Пропустите кабель через отверстие в основании и поднимите его до соприкосновения с верхней частью.
Используя соединительную часть основания или прорезь в основании, ввинтите основание в верхнюю часть, удерживая верхнюю часть неподвижно. Остановитесь, когда потоки выровняются.
Отрежьте выступы x4 в верхней части.
Если вы используете базовую заглушку, отрежьте небольшой выступ посередине разъема заглушки. Наденьте кабель SMA и продвиньте его к основанию. Раздавите заглушку и вставьте ее в отверстие основания. При желании прикрепите застежку-молнию.
Пропустите стяжки через прорези и прикрепите к трубе.

Я использовал кабель SMA типа «мама» N-типа — SMA «папа». Он подключен к Raspberry pi 3 и Nooelec NESDR SMArt v5.

Кодирование:

Используемое ПО: GitHub — wiedehopf/tar1090: обеспечивает улучшенный веб-интерфейс для использования с декодерами ADS-B readsb/dump1090-fa.

В конечном итоге запланируйте полную подготовку печати, изготовления, сборки и установки программного обеспечения — когда позволит время.
