Простой и недорогой индикатор азимута для радиолюбительск...

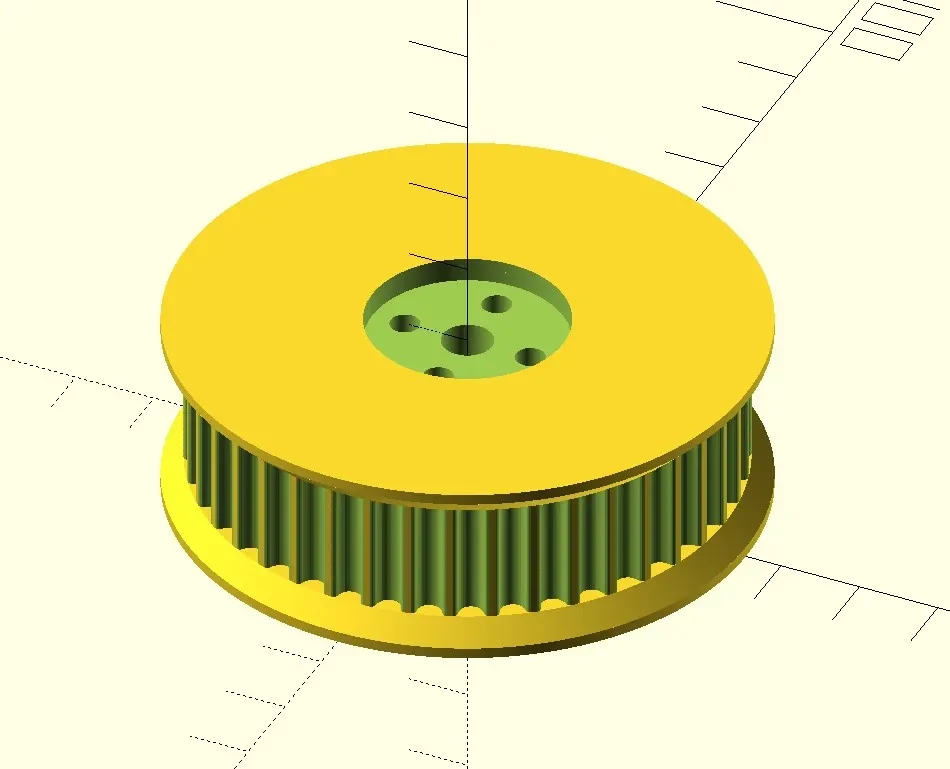

Контроллер моего мощного вращателя антенны перестал работать должным образом, но сам вращатель имеет двигатель постоянного тока, и им легко управлять вручную с помощью источника постоянного тока и недорогого ШИМ-контроллера для повышения/понижения скорости. Чтобы определить направление, в котором были направлены антенны, я использовал напечатанные на 3D-принтере зубчатые шкивы вместе с зубчатым ремнем GT5 для привода датчика вращения на эффекте Холла. Один шкив вращает энкодер, а другой предназн��чен для наматывания на мачту. Ремень соединяет два шкива, и энкодер подает напряжение, пропорциональное углу азимута, от вышки на простой вольтметр в доме.

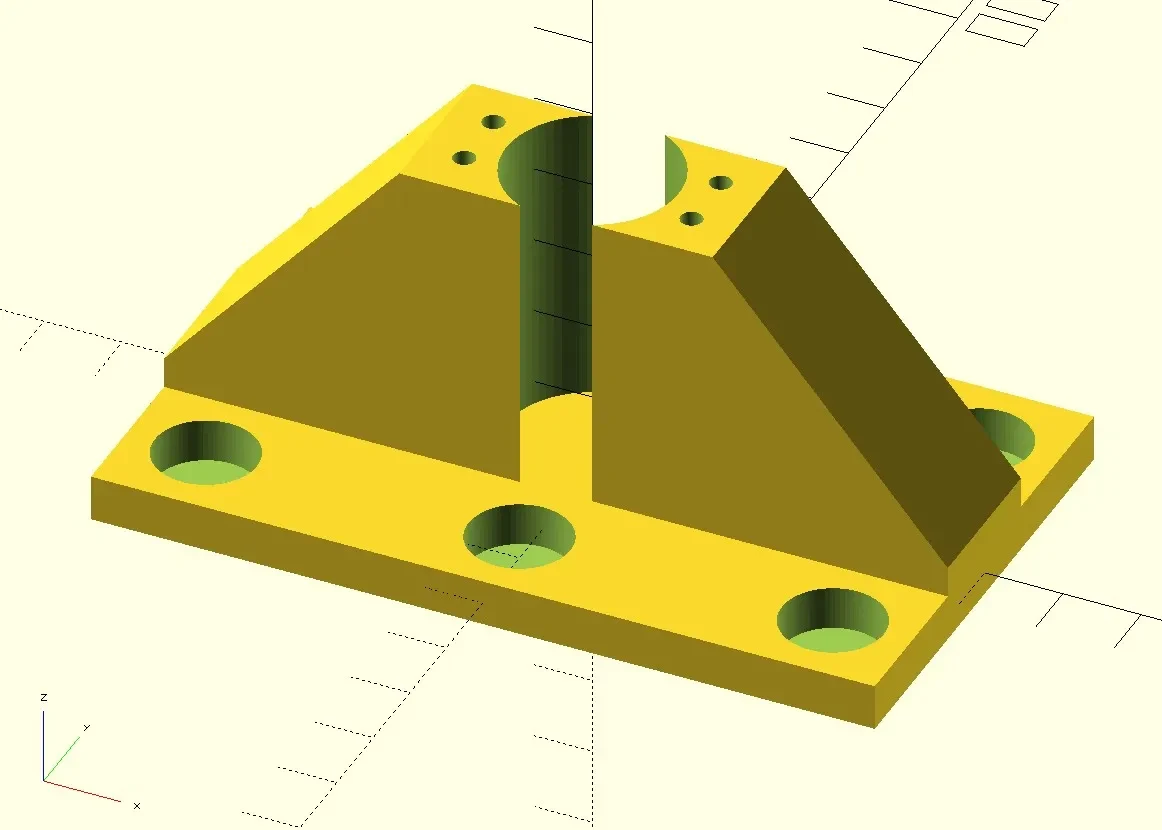

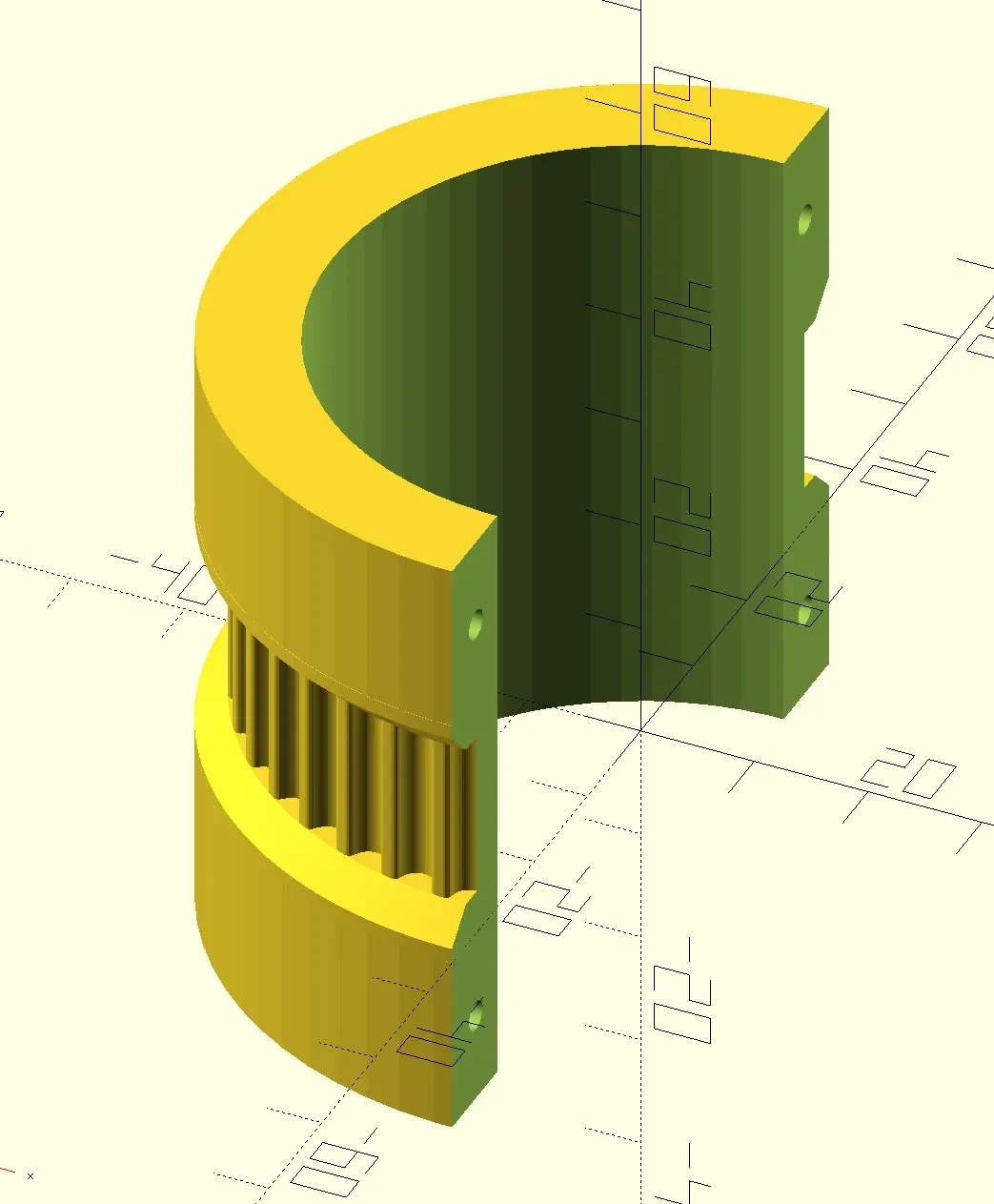

Мне нужны были шкивы, подходящие для мачты диаметром 2 дюйма, и файлы STL для кронштейна энкодера и этих шкивов включены сюда. Для размеров мачт, отличных от 2 дюймов, я также включил файлы OpenSCAD, которые можно изменить по мере необходимости.
Я создал видео на YouTube, в котором подробно показано, что я делал и как я это делал. Ссылка на видео, похоже, не вставлена сюда должным образом, но ее можно найти, выполнив поиск по запросу «Дэвид Гилберт» на YouTube.
