Антенны Yagi - от Ham Radio Passion (LB8IJ)...

Это монтажные кронштейны, необходимые для изготовления антенн Yagi Ham Radio Passion (LB8IJ). Это легкие портативные антенны, изготовленные из квадратной алюминиевой трубы диаметром 10 мм в качестве стрелы и алюминиевой трубы диаметром 6 мм в качестве элементов.

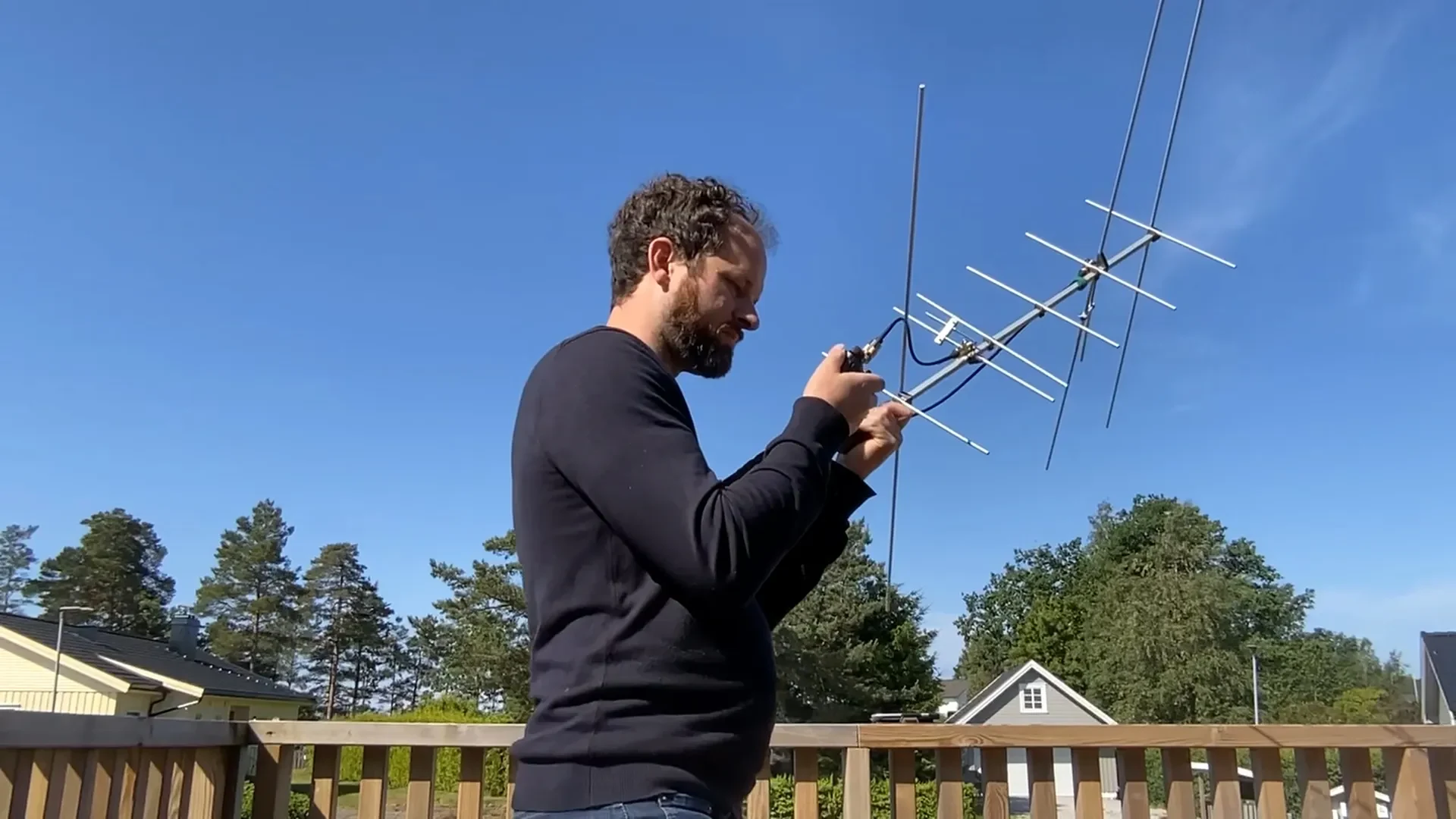

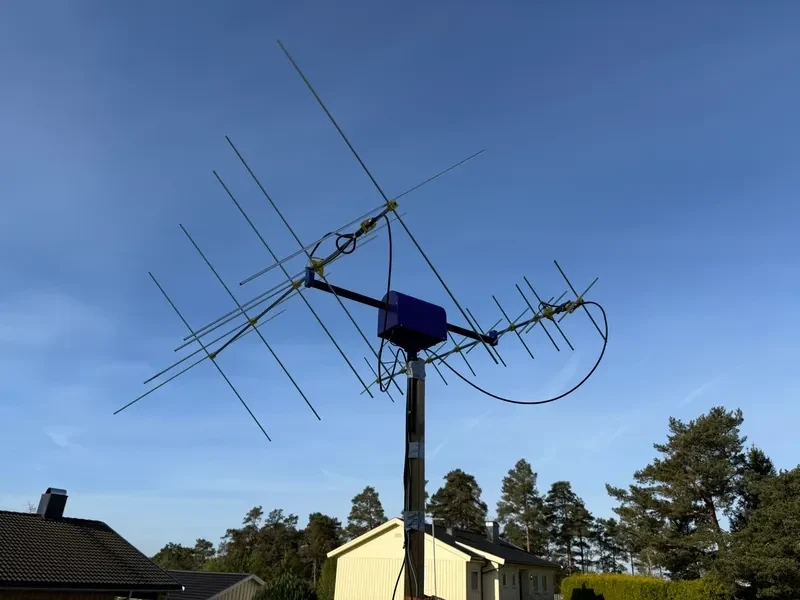

В следующем видео показано, как сделать круговую поляризованную кросс-яги для рабочих спутников. Но те же кронштейны можно использовать и для изготовления портативных антенн типа «яги».

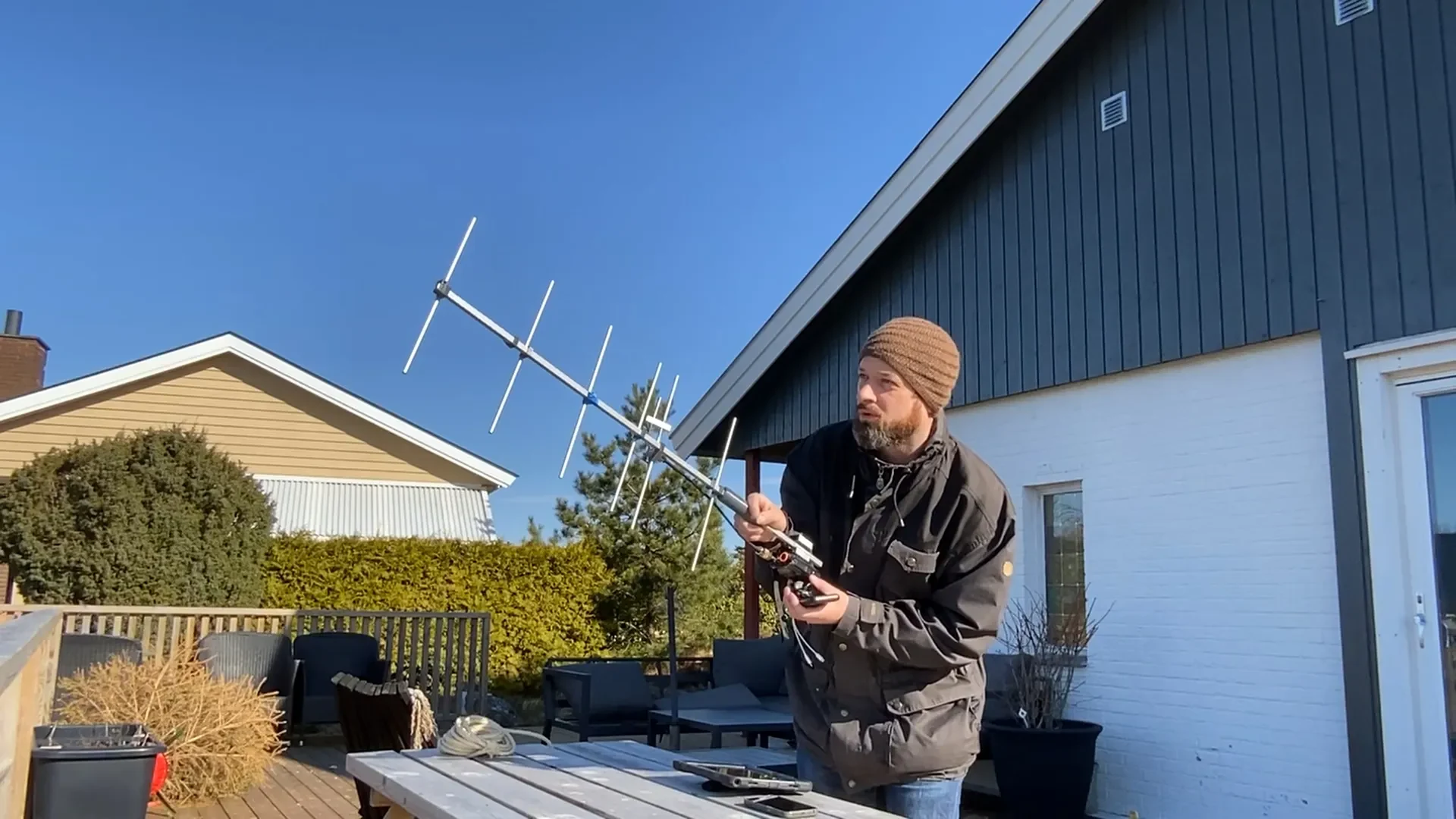

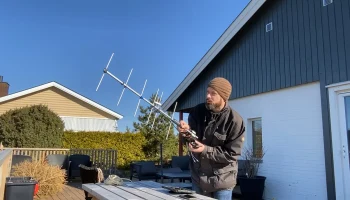

Демонстрация портативной версии:

3D-печать

Я печатаю в PETG.

Обязательно напечатайте держатели элементов в наилучшей ориентации для обеспечения прочности:

Используйте 100% заполнение и опоры только на плите.

Материалы антенны

*Примечание: этот пост содержит партнерские ссылки AliExpress, которые поддерживают Ham Radio Passion за счет небольшой комиссии от любых ��родаж, которые они помогают генерировать. Это не должно стоить вам больше ничего.

Стрела: квадратная алюминиевая трубка 10 мм. Купите в местном хозяйственном магазине.

Элементы: круглые алюминиевые трубы диаметром 6 мм: можно купить в местном хозяйственном магазине.

Сердечник диполя: стержень из стекловолокна 3 мм: https://s.click.aliexpress.com/e/_c45UQ817

Эпоксид��ая смола за 5 минут: https://s.click.aliexpress.com/e/_c3wX48wz

Соответствующий кабель: коаксиальный кабель RG-59, 75 Ом: https://s.click.aliexpress.com/e/_c3lZy6gp

Фазирующий кабель: коаксиальный кабель RG-58, сопротивление 50 Ом: https://s.click.aliexpress.com/e/_c3lZy6gp

Разъем для монтажа на панели SO-239: https://s.click.aliexpress.com/e/_c4rdQ28v

Кольцевые наконечники: https://s.click.aliexpress.com/e/_c3onyng9

Винты М3: https://s.click.aliexpress.com/e/_c394LhHJ

Комплект термоусадочных трубок: https://s.click.aliexpress.com/e/_c36Mfj0p
