Крепление на кронштейне для антенн ELRS T-образного типа ...
Этот специальный лоток, напечатанный на 3D-принтере, предназначен для размещения приемника Radiomaster DBR4 в мертвой точке рамы Rekon 10 Pro, чуть ниже полетного стека 30x30. Лоток надежно прилегает к секции ремня аккумулятора, сохраняя зазор для нижнего ремня аккумулятора, одновременно обеспечивая централизованное размещение DBR4 и правильное размещение его четырех антенн по всей раме. Эта установка оптимизирует пространство и производительность вашей сборки FPV.
Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0
Ключевые особенности:
Разработан для Rekon 10 Pro: оптимизирован для идеального размещения на дужках Rekon 10 Pro, но адаптируется к аналогичным рамам.
Оптимизированное качество сигнала: Антенны удерживаются в вертикальном и устойчивом положении для максимального приема.
Легкий и прочный: напечатан из ТПУ, что обеспечивает гибкость и долговечность без значительного увеличения веса.
Простая установка: крепится с помощью застежек-молний для быстрой и надежной установки.
Характеристики печати:
Материал: ТПУ
Заполнение: 100%
Поддержка: Требуется
Совместимая антенна:
Это крепление предназначено для Т-образной антенны Radiomaster ELRS (65 мм или 95 мм).
Купить здесь
Шаги установки:
Расположите крепление ТПУ:
Поместите крепление ТПУ на нужную руку вашего FPV квадрокоптера.
Убедитесь, что крепление выровнено правильно и не мешает гребным винтам или другим компонентам.
Закрепите кр��пление ТПУ на руке:
Проденьте две застежки-молнии через верхние прорези крепления ТПУ.
Оберните застежки-молнии вокруг руки и затяните их, чтобы надежно закрепить крепление на месте.
Закрепите антенну на креплении TPU:
Вставьте антенну Radiomaster ELRS T-образного типа в большое отверстие крепления TPU, удерживая ее в вертикальном положении с небольшим наклоном назад для оптимального размещения.
Закрепите третью стяжку перпендикулярно первым двум, пропустив ее через отверстие крепления и вокруг антенны, чтобы надежно закрепить ее на месте.
Обрежьте лишние концы застежек-молний:
С помощью ножниц или режущего инструмента аккуратно обрежьте лишние концы всех трех застежек-молний.
Убедитесь, что на нем не осталось острых или выступающих краев, которые могут помешать полету.

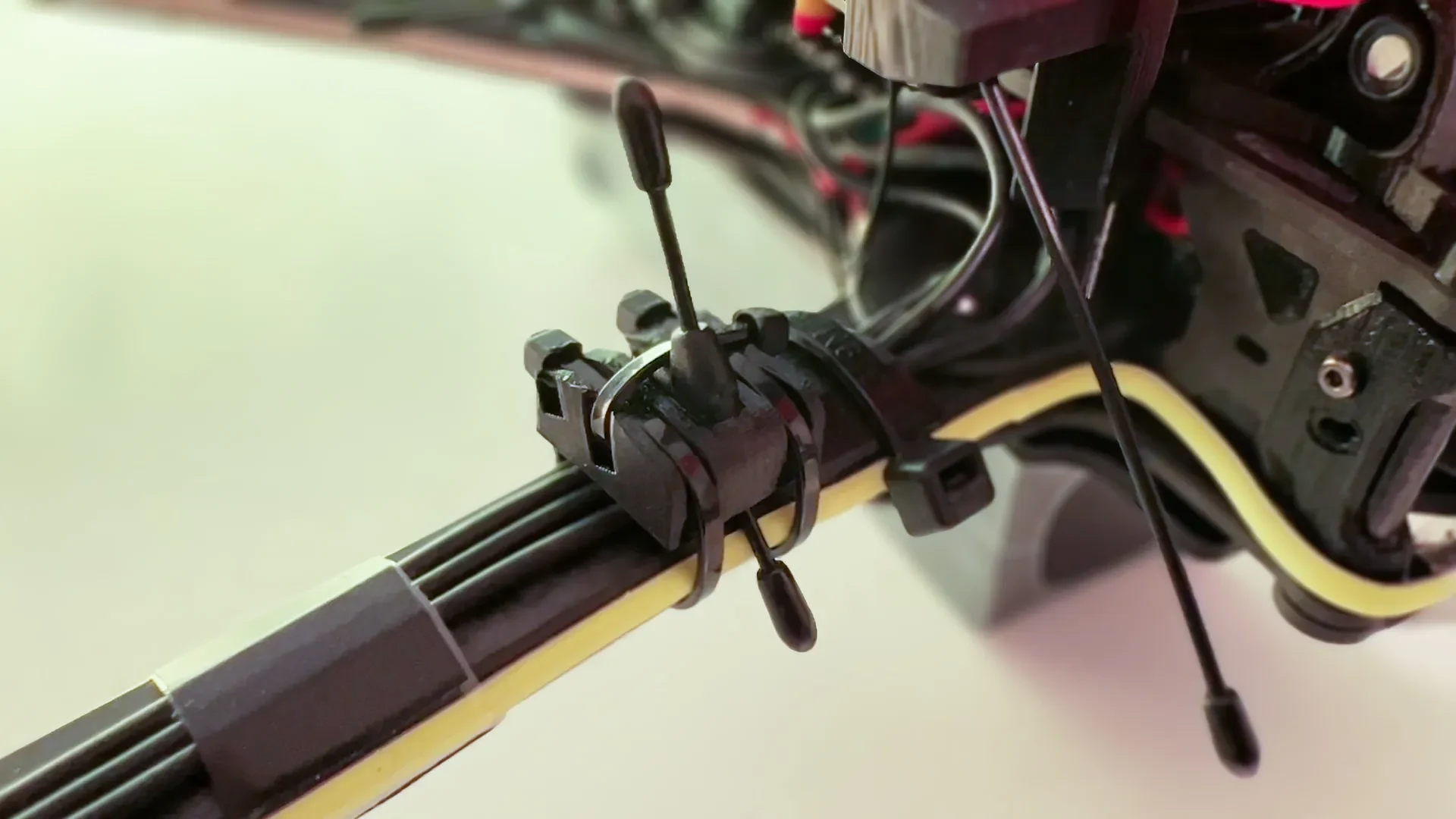

Справочное фото:
[Смотрите на справочном фото положение установки и конфигурацию стяжки]
Примечания:
Это крепление было специально разработано для рамы Rekon 10 Pro, но может быть совместимо и с другими рамами FPV аналогичного размера.
Всегда дважды проверяйте, чтобы все застежки-молнии были затянуты и надежно закреплены, чтобы предотвратить смещение крепления или антенны во время полета.
Убедитесь, что ориентация антенны остается слегка наклоненной назад, но вертикальной для наилучшего качества сигнала. В идеале кончики антенн не должны касаться рамы из углеродного волокна.
Посмотрите это в действии:
Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0
Поддержка:
Есть вопросы или нужна помощь? Оставьте свой комментарий к моему видео на YouTube, и я буду рад помочь!
