Задняя крышка Lilygo T-Embed для двух антенн.............

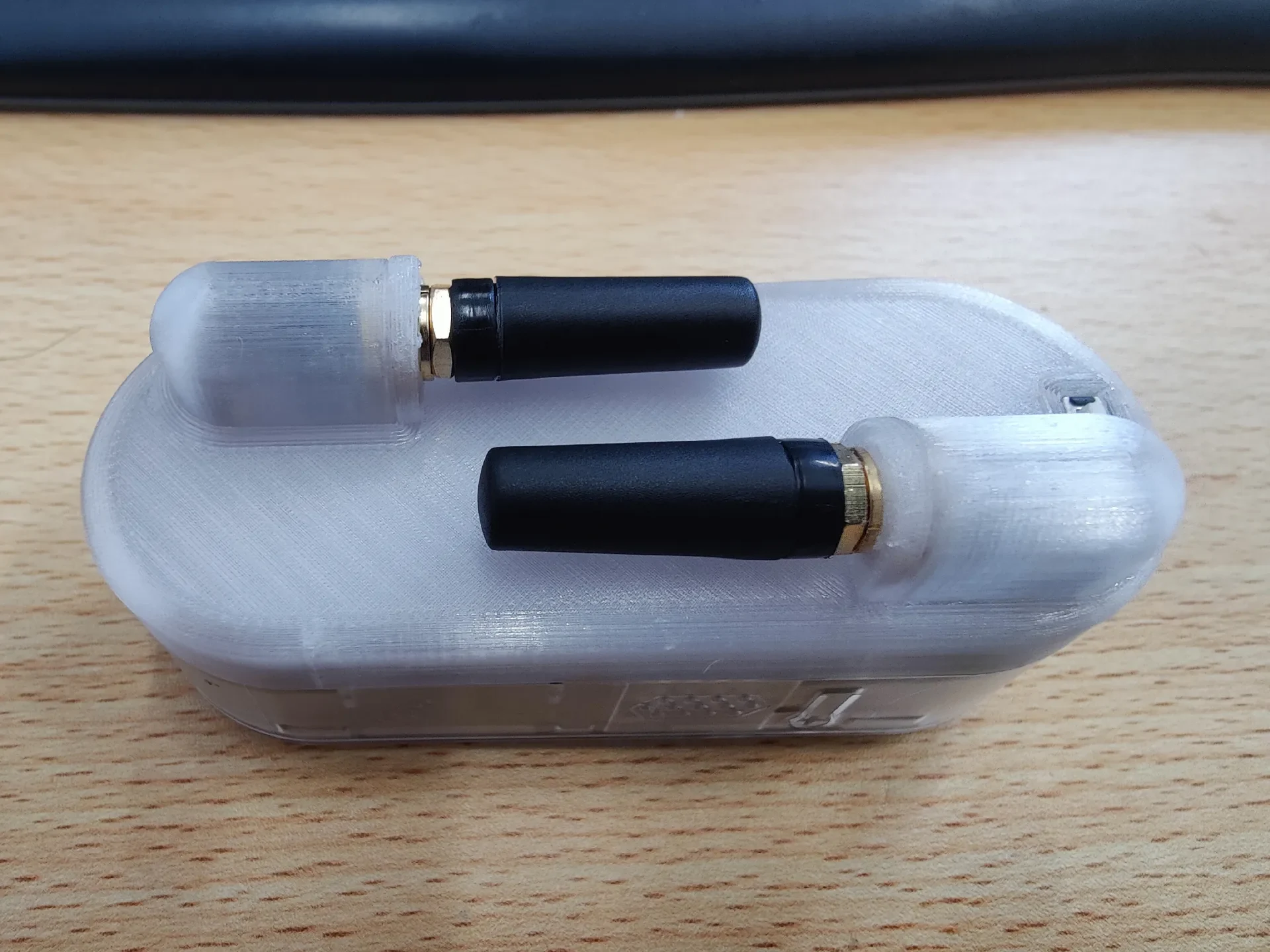

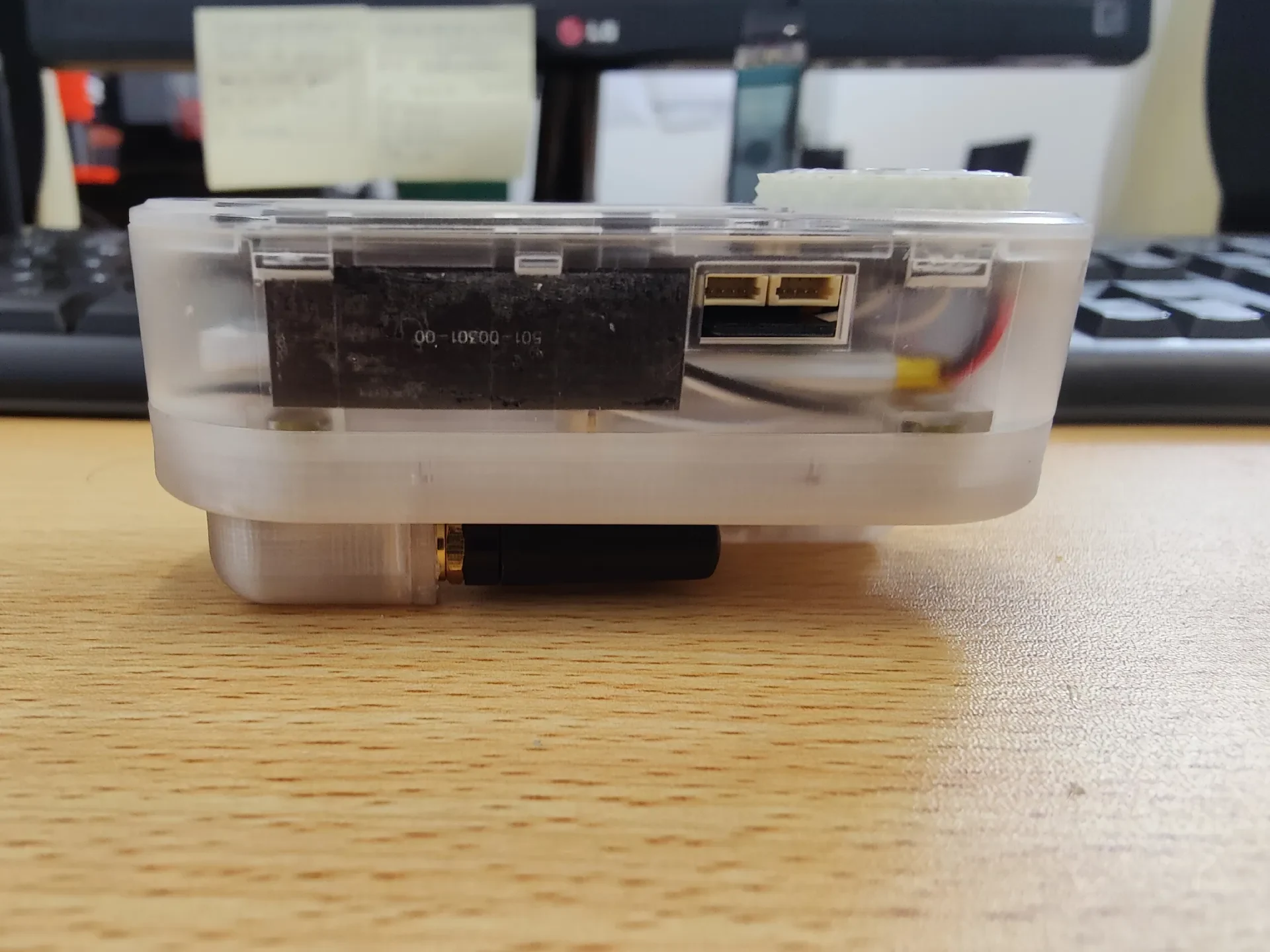

Я установил модуль NRF24 в свой Lilygo T-Embed, поэтому сделал заднюю крышку для размещения двух внешних антенн на 2,4 ГГц и 433 МГц. Также его можно использовать, если вы хотите установить две внешние антенны для улучшения покрытия сигнала.

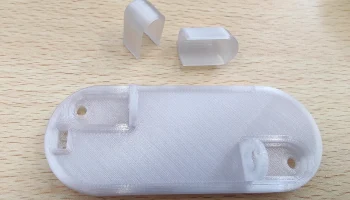

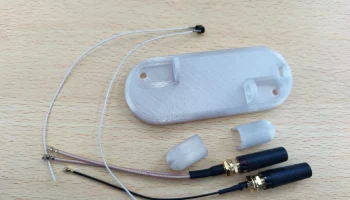

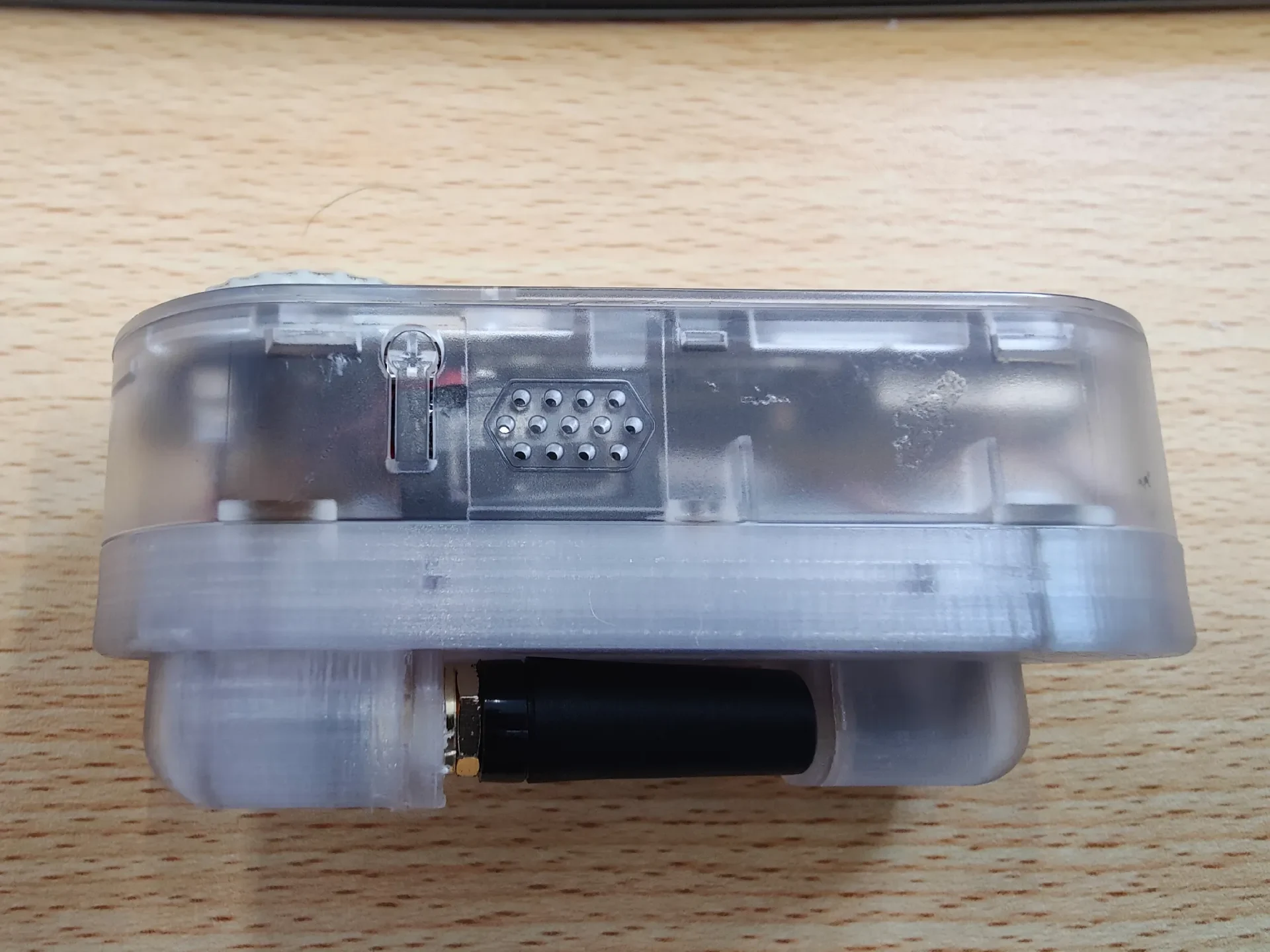

Он состоит из задней крышки, к которой нужно будет добавить разъемы SMA-IPX и 4 магнита 8х2 мм, хотя ее также можно закрепить винтами.

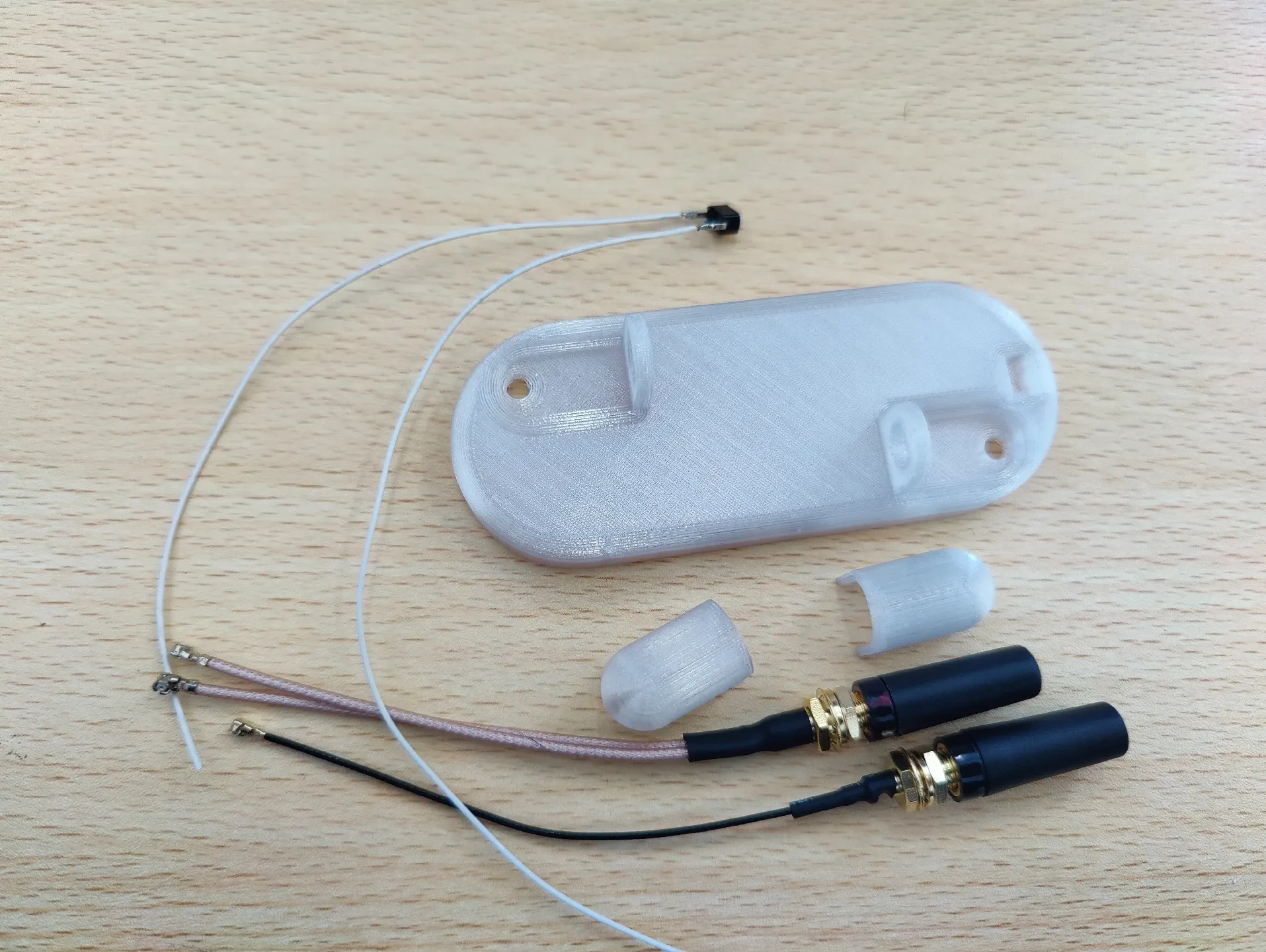

Разъемы: 5 шт./лот IPX a SMA, кабельный разъем SMA hembra a UFL/u.FL/IPX/IPX, соединительный коаксиальн��й радиочастотный кабель-адаптер длиной 1,13 мм RP-SMA-KY — AliExpress 13

Магниты: неодимовые диско-магниты размером 8x2 мм, никель и кобре, изображения tierras raras, redondos, adecuados para officina, pizarra blanca — AliExpress 15

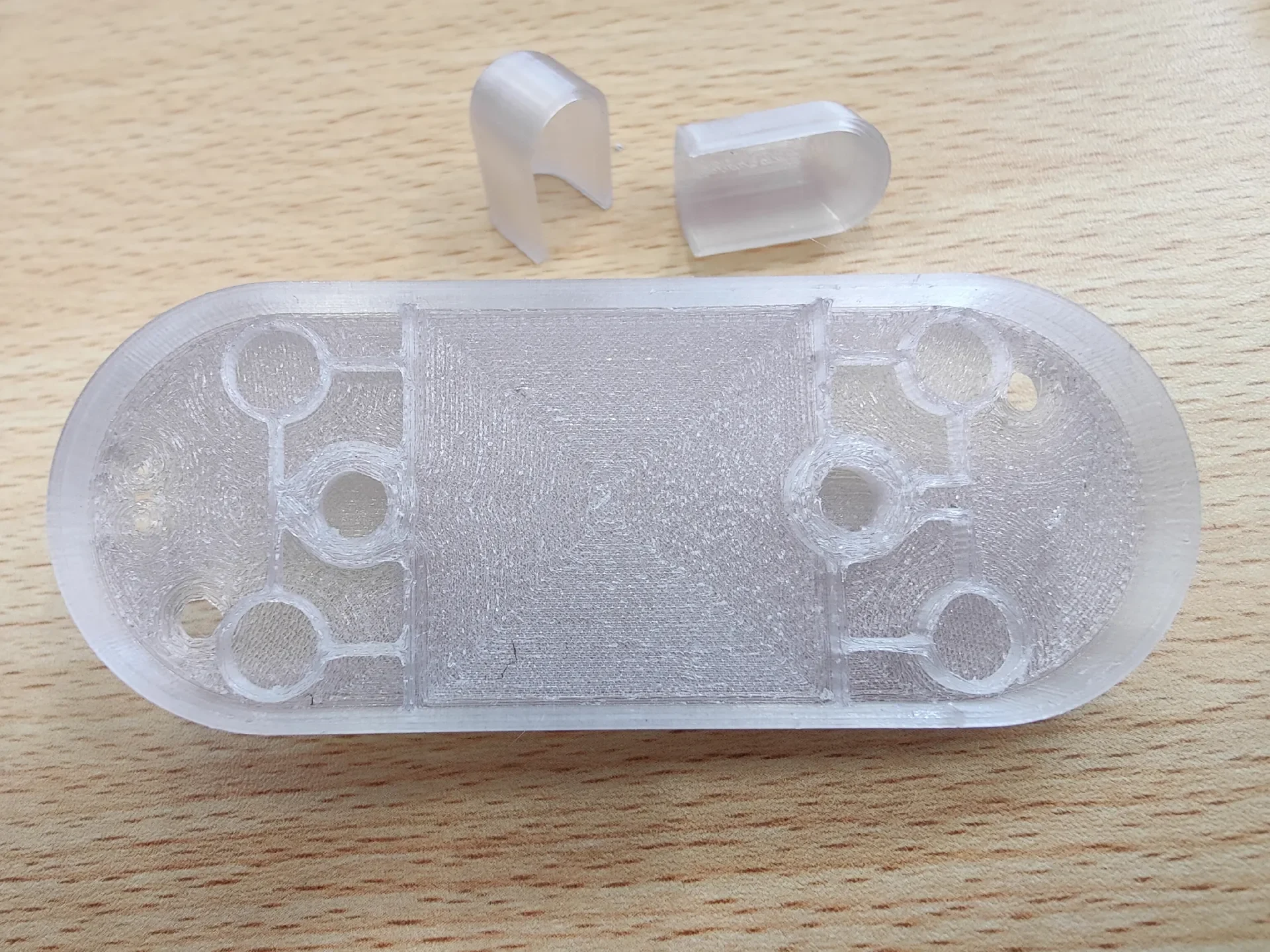

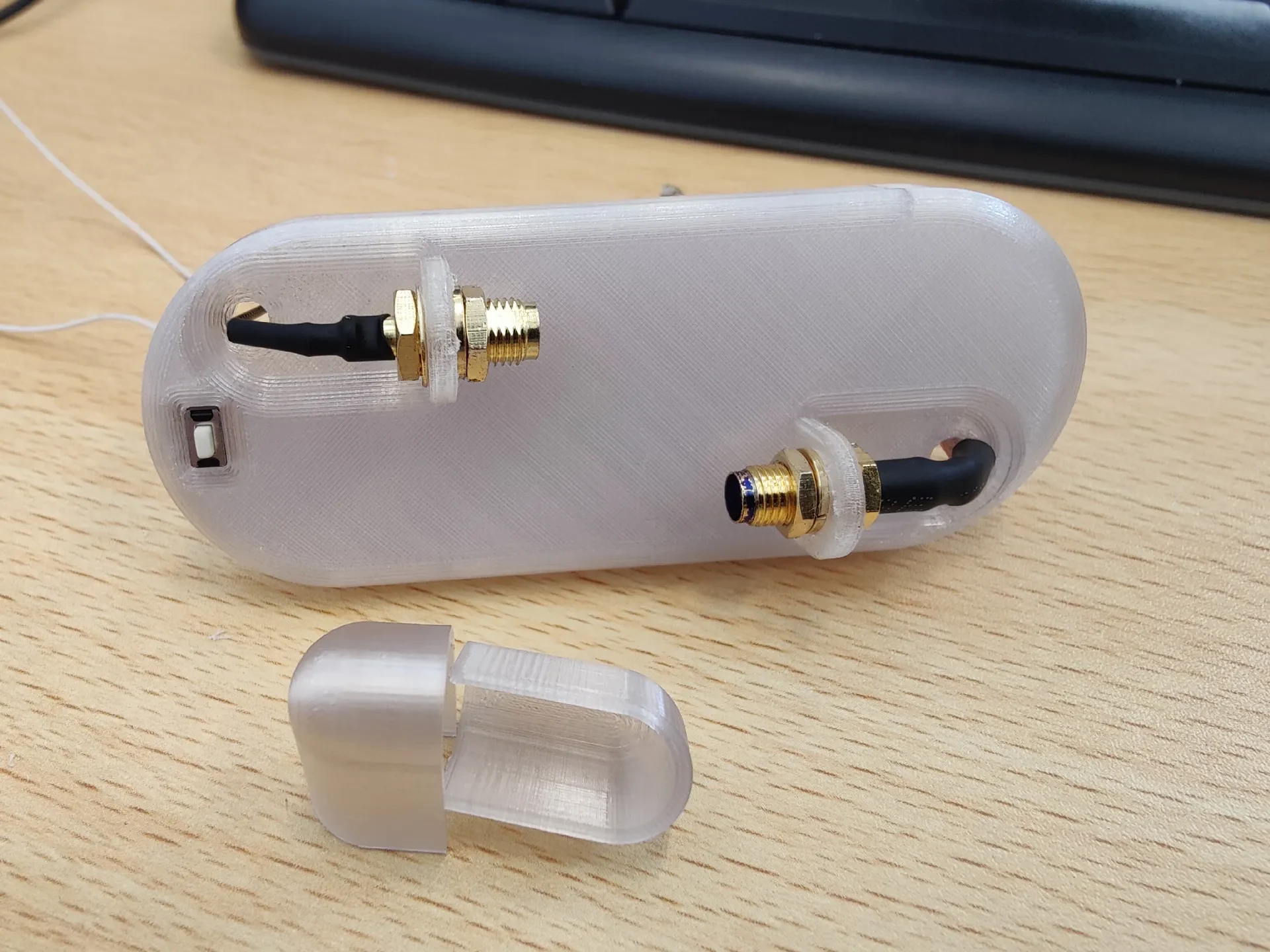

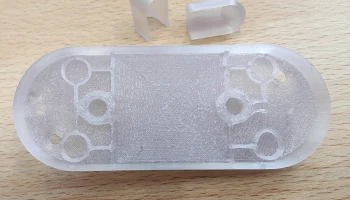

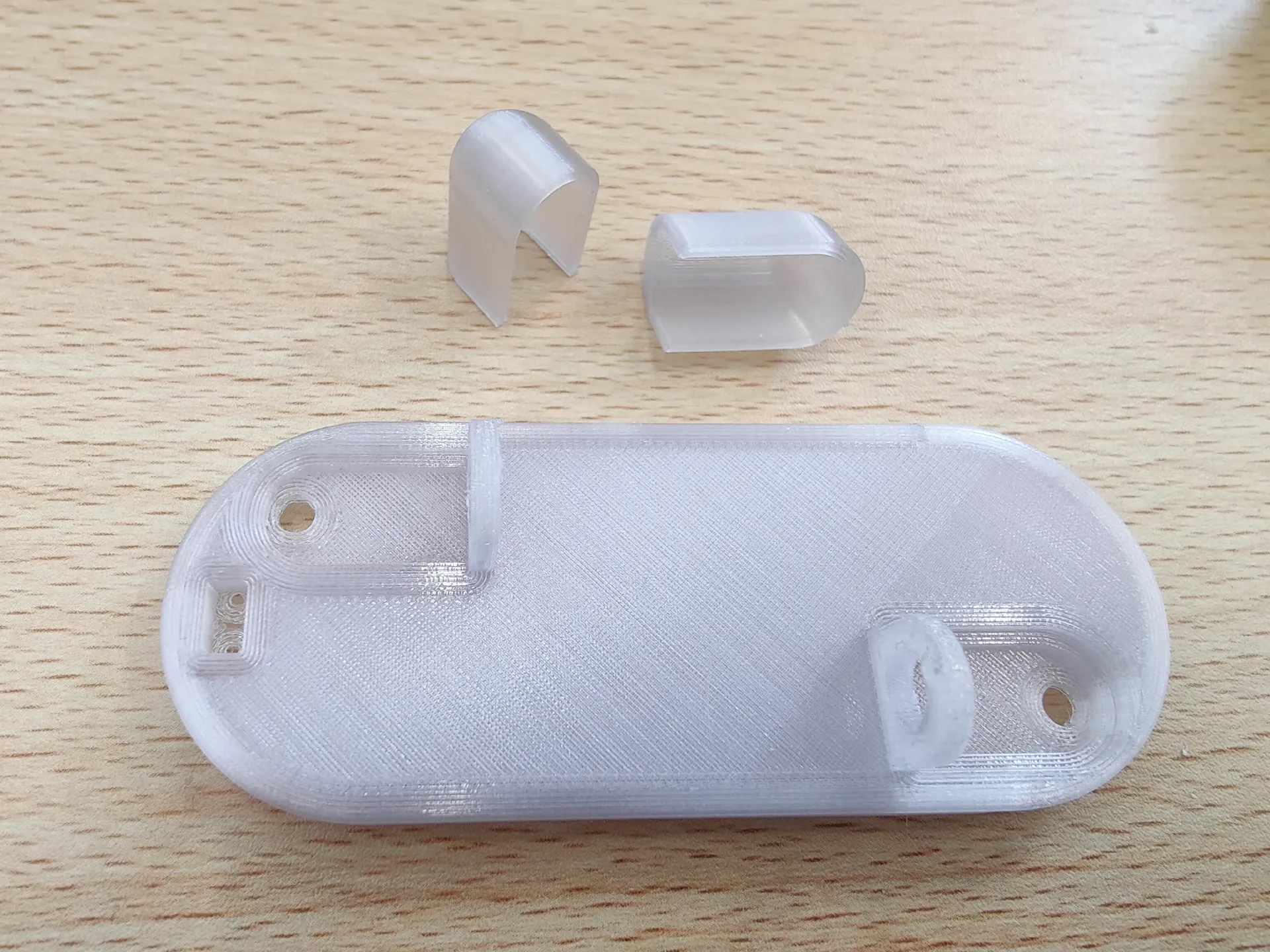

Лучше всего печатать внутренней крышкой вниз. После установки разъемов SMA их можно закрыть крышками, используя немного клея. Я рекомендую использовать PETG или а��алогичный материал и 100% заполнение, чтобы сделать опору для разъемов и узла максимально жесткой.

Кроме того, я создал корпус размером 6x4 мм для микрокнопки, который припаял параллельно BAT платы, чтобы не открывать устройство слишком часто.

Если вам нужно руководство по процессу установки модуля, вы можете найти всю информацию здесь:

https://github.com/Xinyuan-LilyGO/T-Embed-CC1101/issues/30
