Крепление для радиоантенны BEST Robotics #BESTRobotics202...
Школа: Средняя школа Рок-Каньон.
Команда: RCHS BEST Robotics (Accumetrics)
Команда №: 1919
Ступица: Передний диапазон BEST
Функция: Целью этой детали является создание надежного крепления для радиоантенны (радиодетали робота V5), которое позволяет контроллеру беспрепятственно подключаться к мозгу и эффективно управлять роботом. Он обеспечивает устойчивость важной части робота и предназначен для пра��ильного хранения с легким доступом к этой детали. Эта антенна, являющаяся возвратным компонентом нашего комплекта, должна храниться в первозданном виде, без изменений и повреждений. Благодаря мобильности нашего робота и постоянному пересмотру его конструкции и конструкции эта деталь позволяет антенне оставаться в безопасности и нетронутой, а также позволяет эффективно снимать ее при необходимости.
Преимущество: эта деталь обеспечивает защиту деталей, поставляемых со ступицей, и обеспечивает простую и надежную конструкцию крепления, которую можно быстро собрать. Для роботов BEST это простое решение — прикрепить к роботу антенный сигнальный элемент, который является необходимой частью для всех готовых к соревнованиям роботов, управляемых системой беспроводного контроллера.

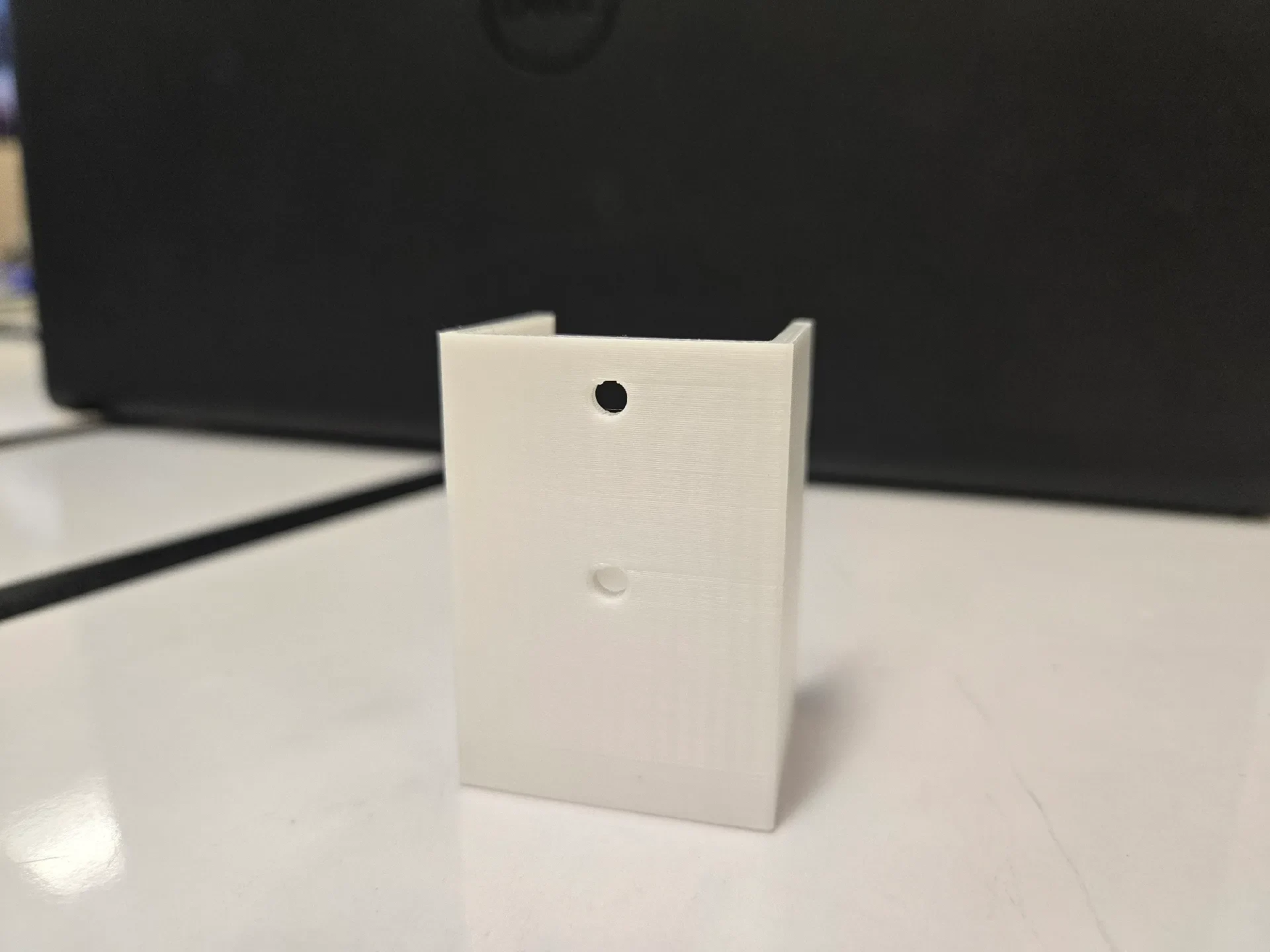

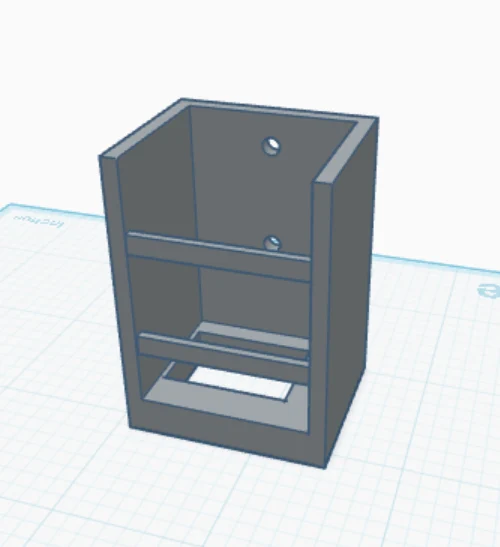

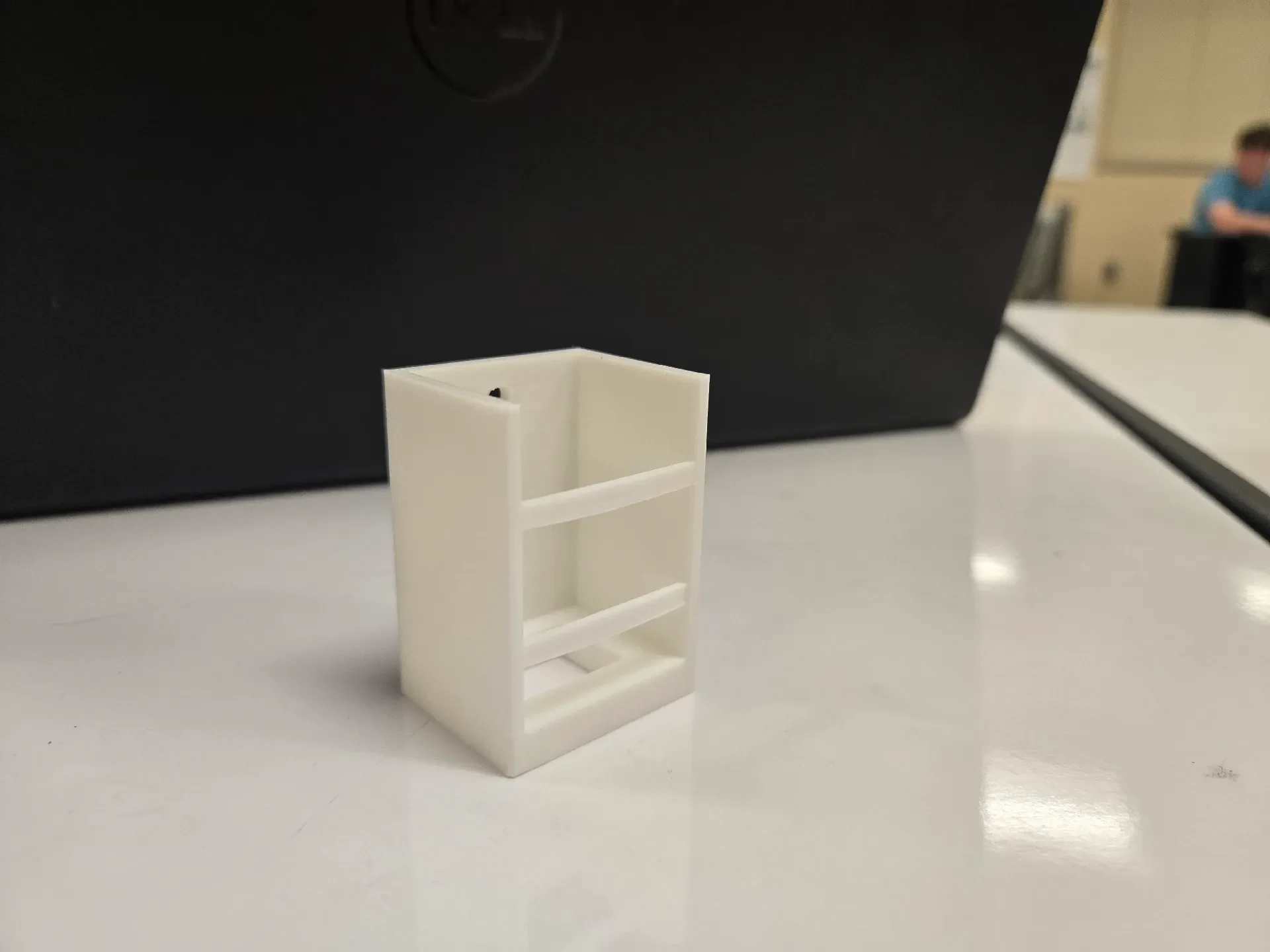

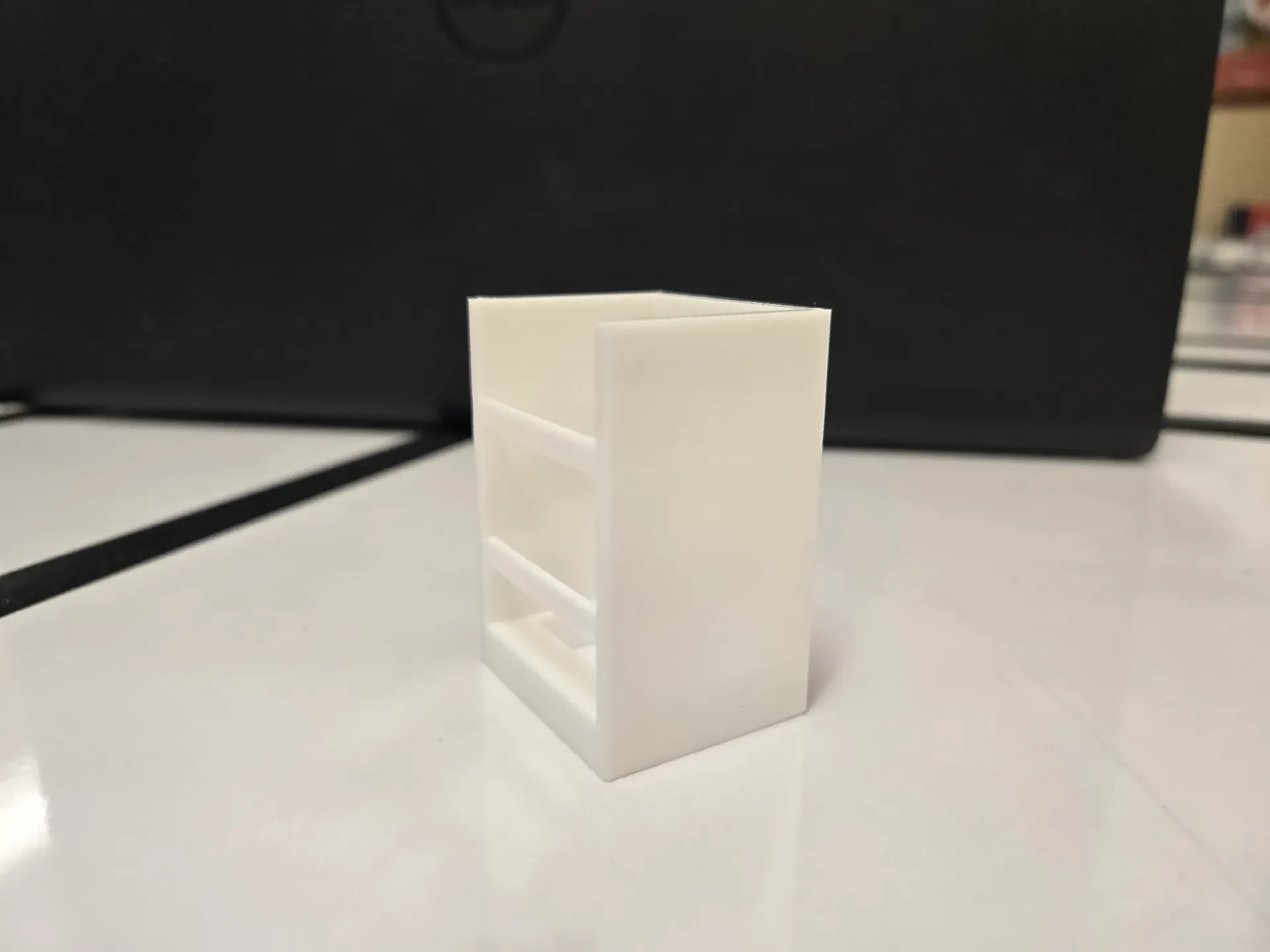

Процесс проектирования: Проект начинался с базовой прямоугольной призмы с отверстием в верхней части, служащим корзиной, в которой просто удерживается система. В связи с этим возникла проблема с установкой коробки, а также с наличием места для подключения кабеля к антенне. Чтобы решить проблему с разъемом, в нижней части корзины было добавлено отверстие размером чуть меньше, чем часть антенны, которое нужно было напечатать вместе с остальной частью, что позволило обеспечить бесшовное проводное соединение. Для решения проблемы монтажа в задней части коробки были добавлены отверстия диаметром, подходящим для винтов №8, входящих в комплект расходных материалов. Это, в дополнение к преобразованию сплошной передней стенки в две стержневые конструкции, позволило ускорить процесс монтажа, поскольку отвертка могла пройти через зазоры и закрепить монтажную корзину в желаемом положении на роботе. В ходе тестирования сначала было подтверждено, что радиоантенна помещается в корзину, а шнур проходит через отверстие в нижней части детали. Затем корзину прикрепили к роботу, и все соединения были выполнены так, как положено для соревнований. Успех был определен, когда робот функционировал правильно при установке новой детали и когда было установлено, что антенна по-прежнему имела легкий доступ после помещения в держатель.

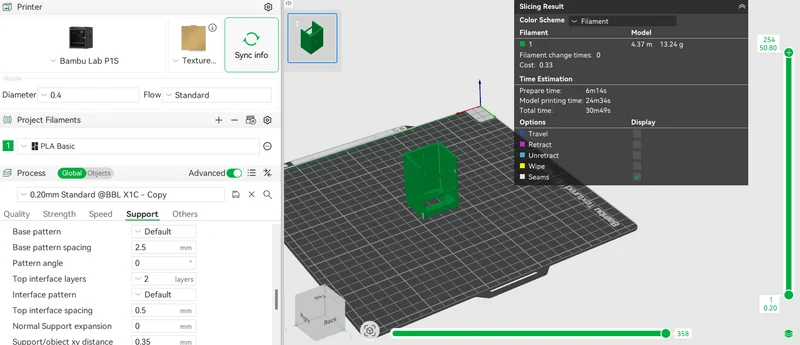

Настройки печати: Эта печать была выполнена в вертикальной ориентации с использованием поддержек в виде дерева. Он изготовлен из белой нити PLA Basic с заполнением 15%.
