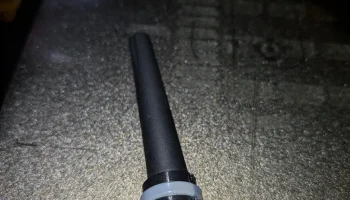

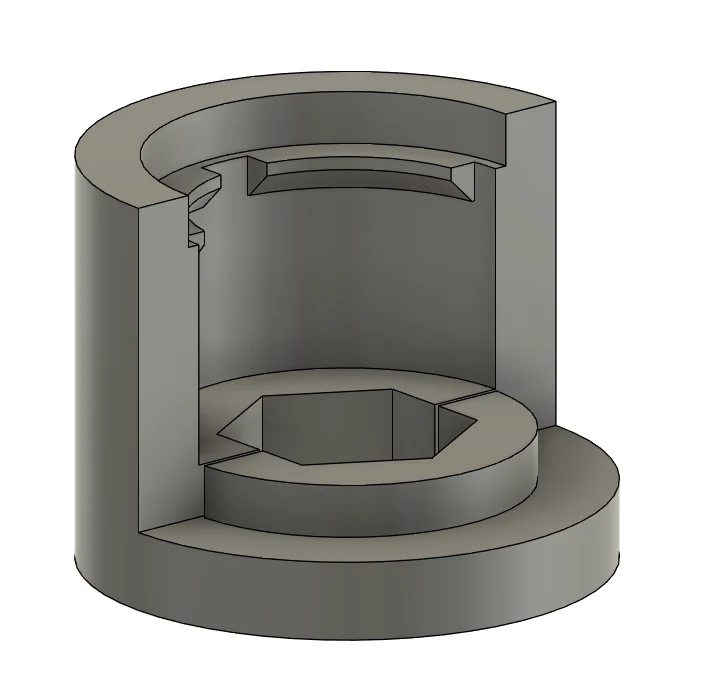

Антенный адаптер GXT 860/895 SMA...

Вступительные примечания: он был разработан для печати на PETG или других нитях, безопасных для использования на открытом воздухе. Для установки требуется разборка магнитолы. На изображениях показан SMA_Male_Adapter_V3 на модели 895. Это может оказать неблагоприятное воздействие на вашу радиостанцию, если ее использовать или делать неправильно. Пожалуйста, действуйте осторожно.

Параметры печати: сопло 0,4 мм, 100% заполнение, высота слоя 0,2 мм, 2 слоя оболочки. Никаких опор не требуется.

Установка:

Снимите задний зажим, крышку аккумуляторного отсека и аккумуляторы.
Пластиковый корпус скрепляется 5 винтами: 3 — в аккумуляторном отсеке, 2 — в верхней части задней панели. Самый правый винт снаружи имеет другой размер, чем остальные. Удалите все 5 винтов.
Аккуратно подденьте заднюю половину корпуса и при необходимости снимите крышку портов. В верхней части корпуса имеется пластиковая клипса. Два провода припаяны к двигателю на задней панели и два провода припаяны к динамику на передней панели. Для установки адаптера вам потребуется полностью снять заднюю/переднюю оболочку.
Отпаяйте и снимите оригинальную антенну.

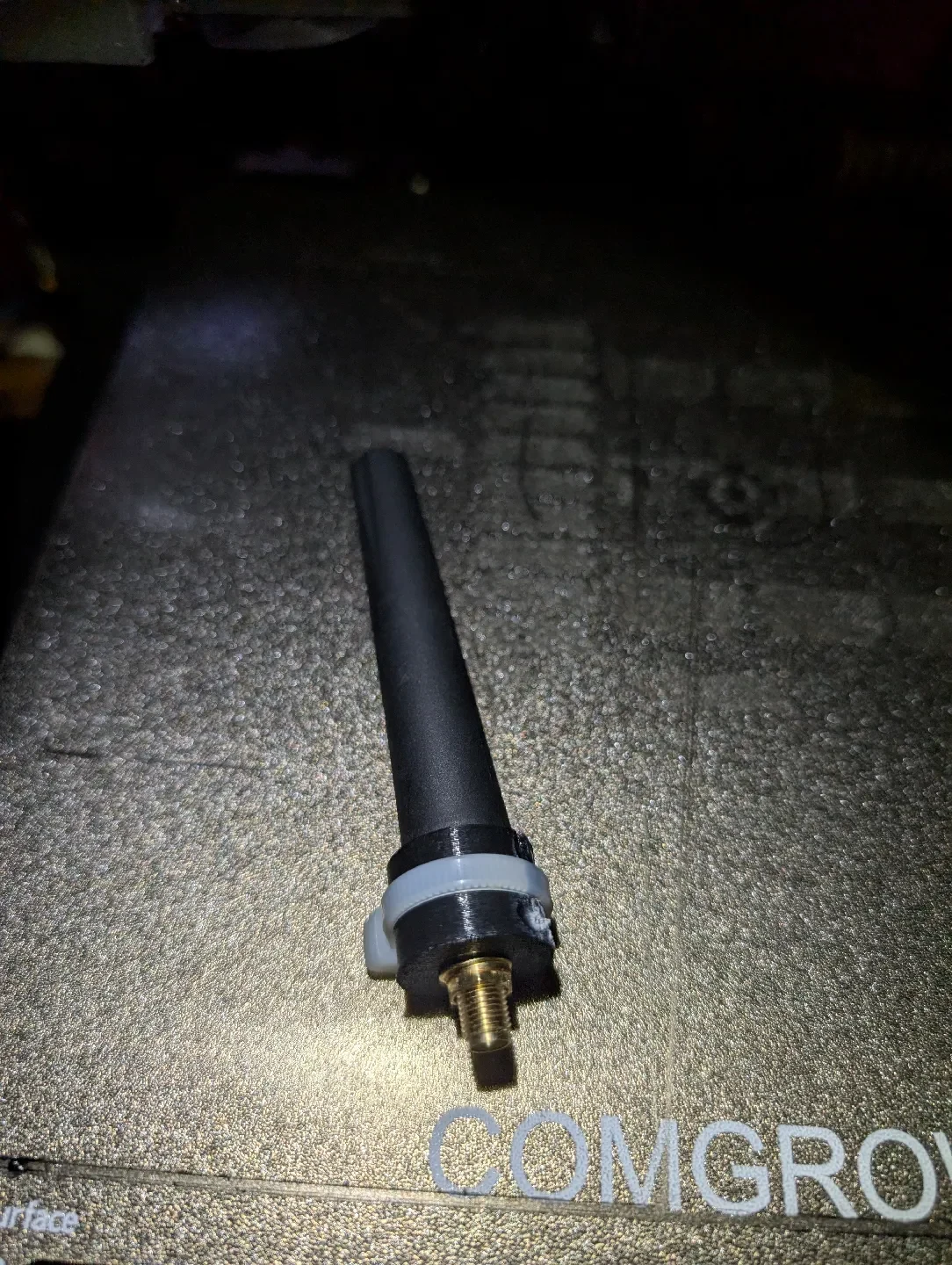

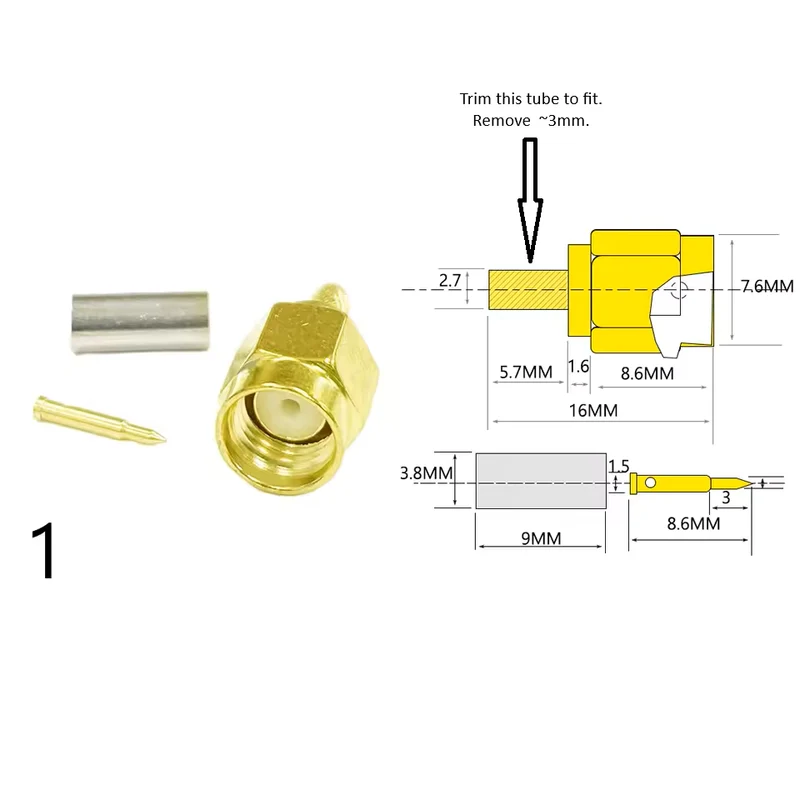

Вставьте разъем SMA в адаптер, обрежьте конец трубки по размеру.
Припаяйте центральный контакт к контактной площадке антенны, а корпус — к земле.

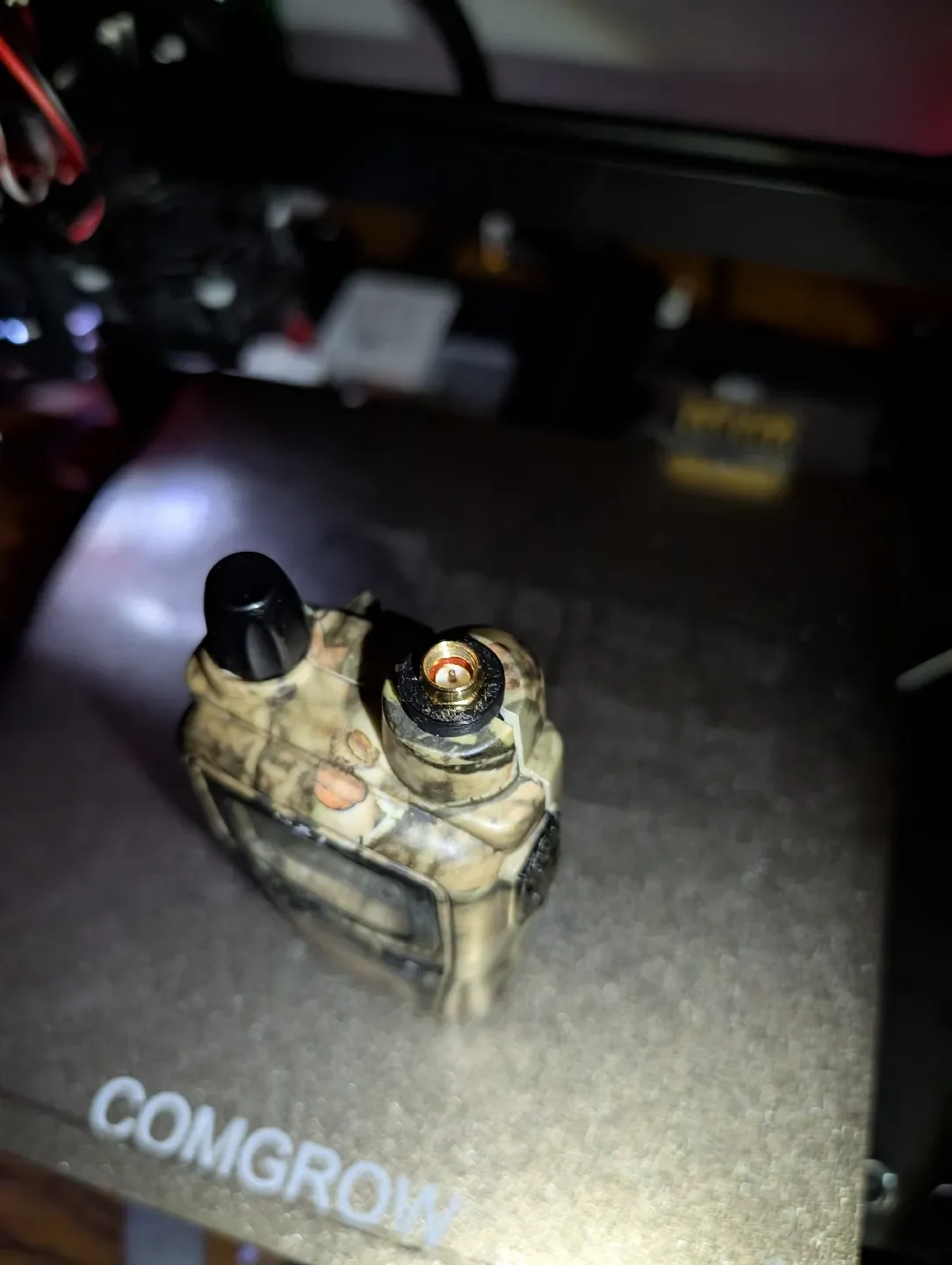

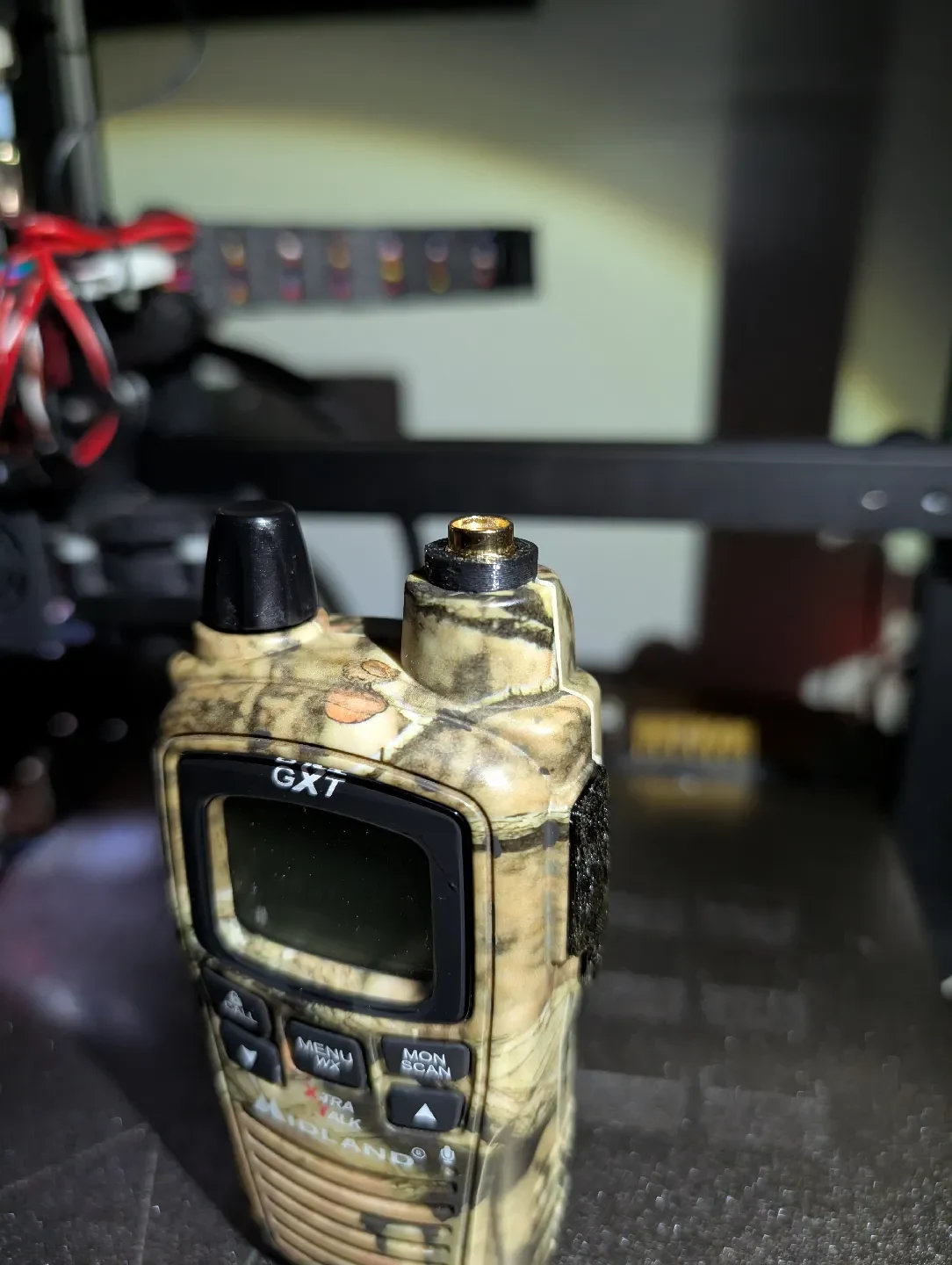

Установите адаптер и разъем в сборе, обратите внимание на положение пазов.
Установите 5 винтов (обратив внимание на другой винт в правом верхнем углу), батареи, крышку батарейного отсека и задний зажим.

Другие примечания:

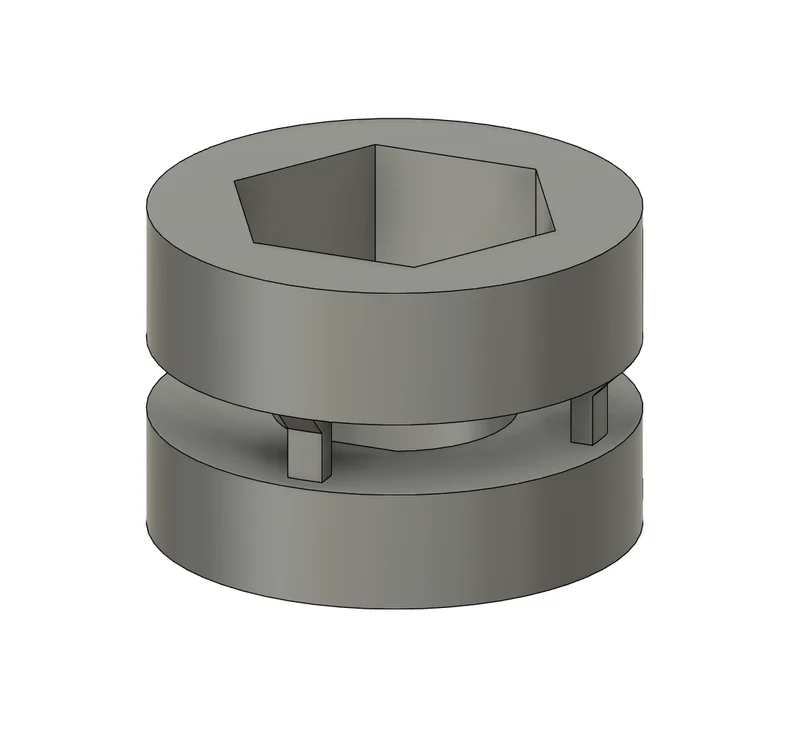

Я также добавил несколько моделей, позволяющих преобразовать исходную встроенную антенну в гнездовой разъем SMA. Они не являются чем-то необычным или красивым, но могут быть полезны, если вы хотите снова использовать исходную антенну, не переходя обратно на антенну без разъема.
