Антенный кронштейн GL.iNet Puli и Spitz AX......

GL.iNet Puli AX (GL-XE3000) — это чертовски портативная точка доступа 5G.

Мне просто хотелось бы, чтобы GL.iNet сделал эту штуку более портативной. Стандартное устройство требует, чтобы вы прикрепляли и снимали 6 антенн, когда вы хотите его использовать, и убирали его.

Моя цель состояла в том, чтобы сохранить антенны прикрепленными в сложенном состоянии, чтобы можно было вынуть Puli из футляра и сразу использовать, не возясь с антеннами.

Это также должно работать с GL.iNet Spitz AX.

Да, я знаю, что сюда не входят две боковые антенны… Но всё же. Я разберусь с этим как-нибудь в другой раз, а может быть кто-нибудь меня опередит

ПРЕЖДЕ ЧЕМ ВЫ ЭТО НАПЕЧАТАЕТЕ!

Для этого вам потребуется добавить несколько адаптеров SMA под углом 90 градусов, а не просто какие-то.

Для каждой из двух антенн Wi-Fi требуется разъем RP-SMA Male — RP-SMA Female.

Для четырех антенн 5G/сотовой связи требуется разъем SMA «папа-мама».

Убедитесь, что вы все сделали правильно, иначе они не подойдут.

Проверьте нижнюю часть страницы здесь, чтобы получить более подробную информацию о том, как они должны выглядеть.

https://docs.gl-inet.com/router/en/4/tutorials/how_to_install_or_change_antennas/

Приобретайте эти детали по своему усмотрению.

Вам также понадобится:

Мягкая пена толщиной 5 мм.

Лента-застежка-липучка (например, «липучка») — всего 100х25 мм.

Общая толщина в склеенном виде должна быть не менее 3,5 мм и не более ~4,5 мм.

НЕ используйте высокопрочную застежку-липучку, иначе вы не сможете ее снять. Используйте любые дешевые вещи, которые сможете найти.

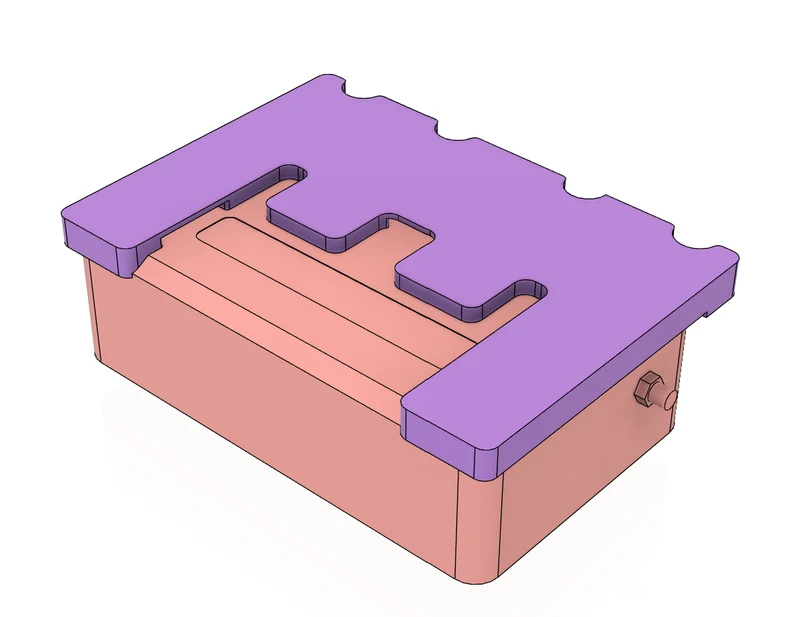

На кронштейне есть 3 выреза для ленты-липучки. Размеры вырезов 50х25мм и 25х21,5мм. Я уверен, вы сами разберетесь, какой размер какой

Я распечатал свой кронштейн в PETG. Другие материалы, вероятно, тоже подойдут.

В идеале я хотел напечатать это на мягком ТПУ или PEBA (чтобы избежать пенопласта), но мой принтер не поддерживает такой мягкий ТПУ. Если у вас есть такая возможность, вам нужно будет изменить файл так, чтобы верхняя часть кронштейна находилась на расстоянии примерно 10 мм от поверхности маршрутизатора. Текущая версия находится на расстоянии ~ 5 мм от поверхности маршрутизатора.

Вот CAD-модель GL.iNet GL-XE3000: https://www.printables.com/model/1712032-glinet-puli-gl-xe3000-5g-hotspot-model-resource-on.

Если вы хотите использовать это в коммерческих целях, дайте мне знать. Коммерческая лицензия стоит одно пожертвование местной аполитичной организации.
