Крепление антенны FPV Quad Rx (корпус: Dragon HX5)......

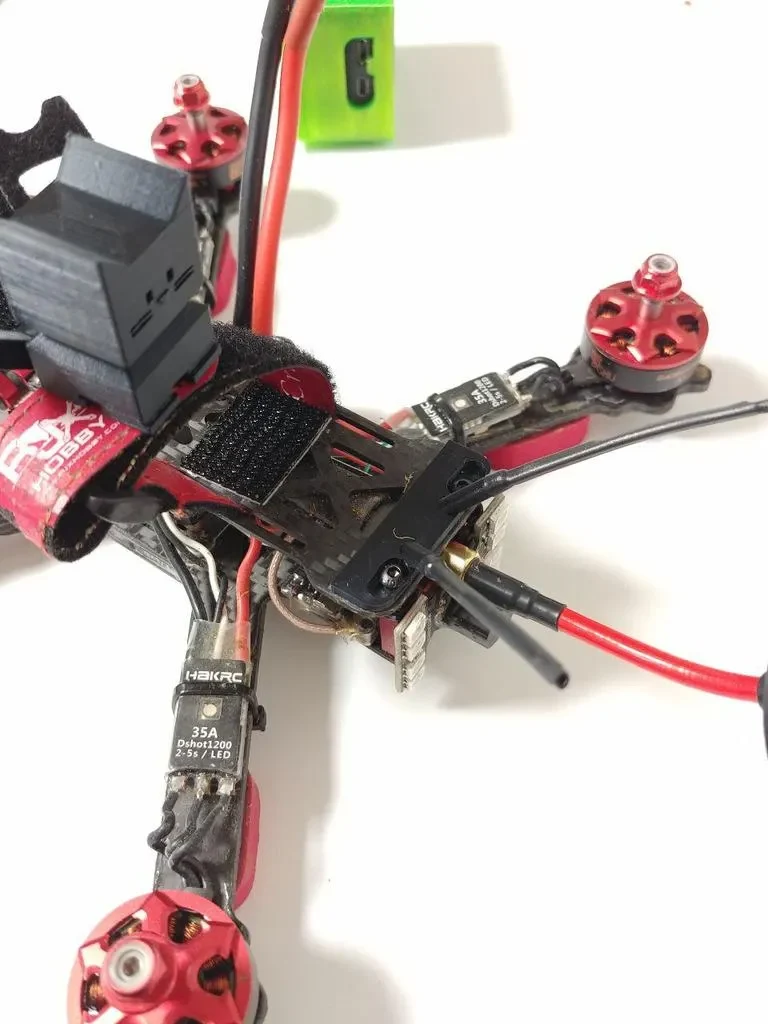

Крепление антенны Quadcopter Rx для приемников, установленных под верхней пластиной

Направляющие антенны наклонены назад, чтобы облегчить доступ к отверстиям для винтов. Пришлось пойти на компромисс: наклон в 35° вместо желательных 45° в стороны.

Используются 2 винта M3 с прорезями для обеспечения расстояний 22-31 мм. Он рассчитан на ширину кузова 42 мм и используется на раме Dragon HX5, но может работать и на различных 5-дюймовых рамах.

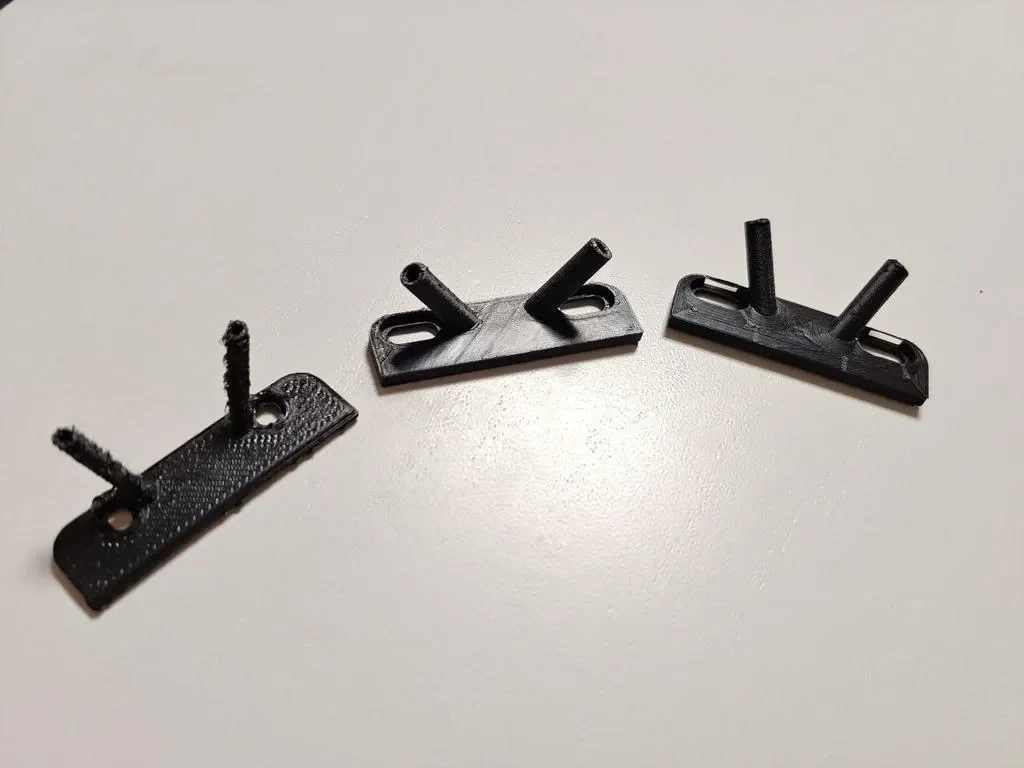

v1.2 более длинные трубки без необходимости термоусадки

v1.1 — первые опубликованные версии, но вокруг антенны требовалась термоусадка, чтобы она не болталась во время полета.

Отказ от ответственности: это оригинальный дизайн, созданный мной много лет назад, и теперь я решил опубликовать его на этом сайте.
