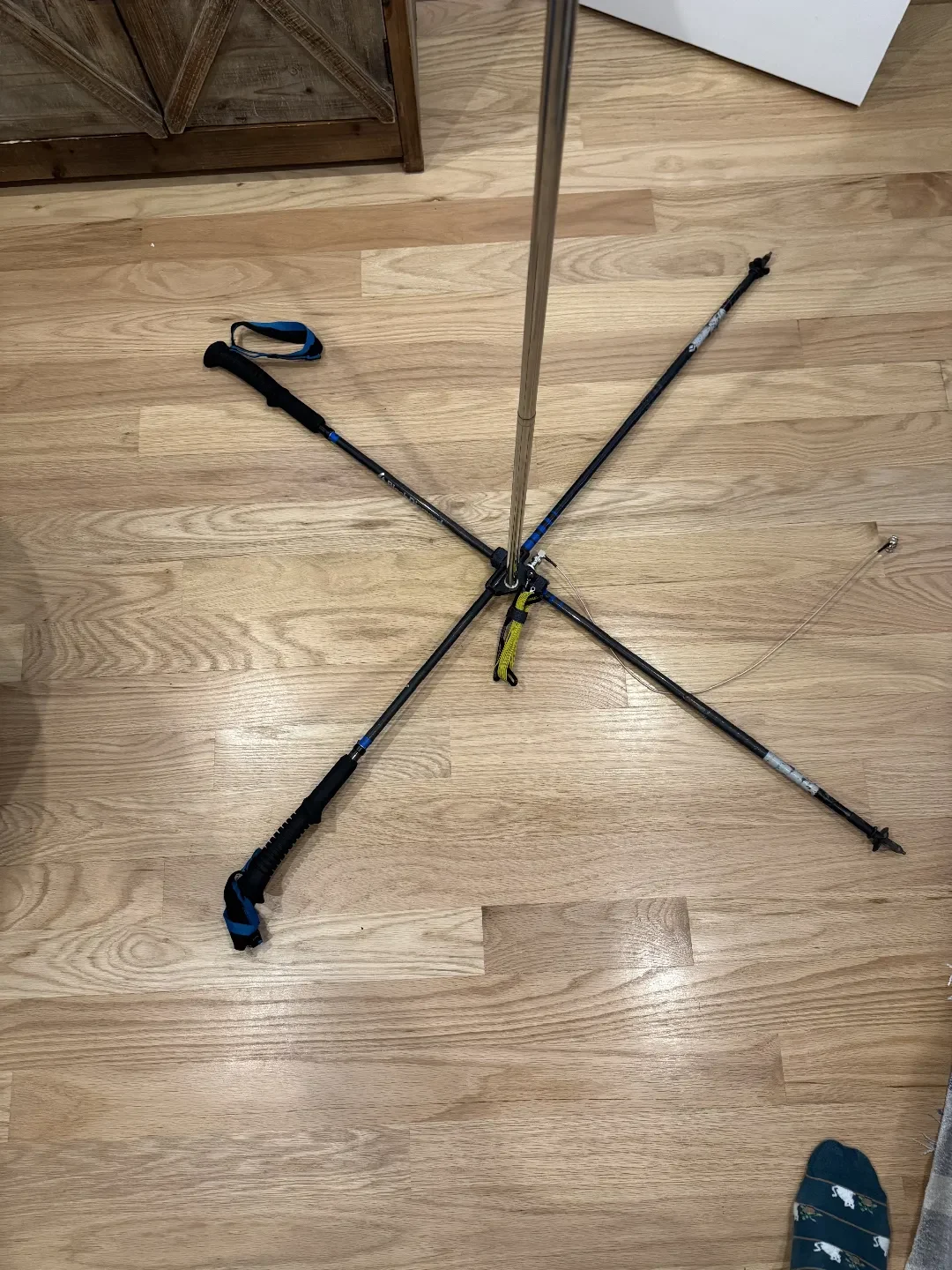

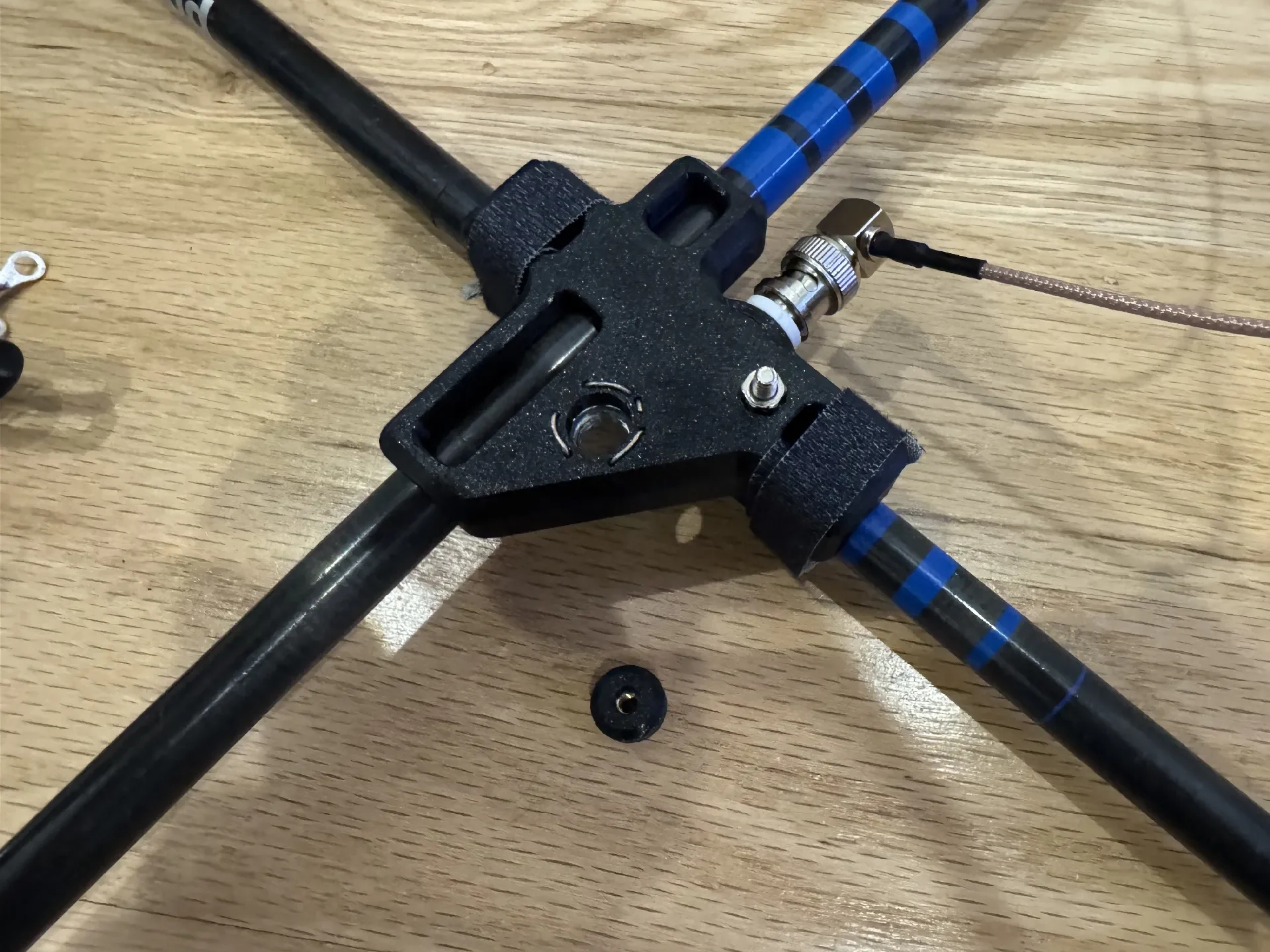

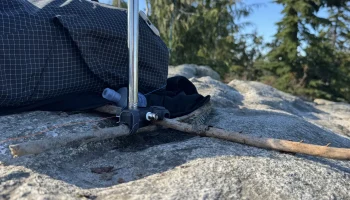

Простой небольшой проект, позволяющий быстро и устойчиво закрепить штыревую антенну на каменистой вершине или где-нибудь еще. Две скрещенные треккинговые палки или пара палок у основания удерживаются на месте двумя ремнями на липучке.
Просто опубликовав это, кто-то найдет это полезным. Со временем я сделаю более подробные инструкции, но они здесь, если вы этого хотите.
SOTA Quick-Ref: вертикальный штырь длиной 5,6 м.
Установка: QRP 10 Вт | Крепление: штатив M10/трекинговая палка | Радиальные: 2 м ПТФЭ (10 шт.)
1. Настройка диапазона и расчетная производительность
Группа
Длина хлыста
Эффективность
излучаемый
Примечание по н��стройке
20 м
5,2 — 5,6 м
60%
~6,0 Вт
Полное выдвижение; настроить на КСВ.
17м
~4,0 м
65%
~6,5 Вт
Втяните прибл. 5 разделов.
15 м
~3,4 м
70%
~7,0 Вт
Втяните прибл. 7 разделов.
10 м
~2,5 м
80%
~8,0 Вт
Прибл. полурасширение.
40 м
5,6 м
15%
~1,5 Вт
Необходимо использовать катушку базовой нагрузки.
2. Радиальная стратегия (Скалистые вершины)
Цель: Радиалы создают «искусственное заземление» на непроводящем камне.
5 Радиалов: «Настройка скорости». Используйте для быстрой активации или слабого ветра.
10 Радиалов: «Настройка производительности». Используйте на гранитных/сухих пиках, чтобы снизить КСВ и максимизировать излучение.

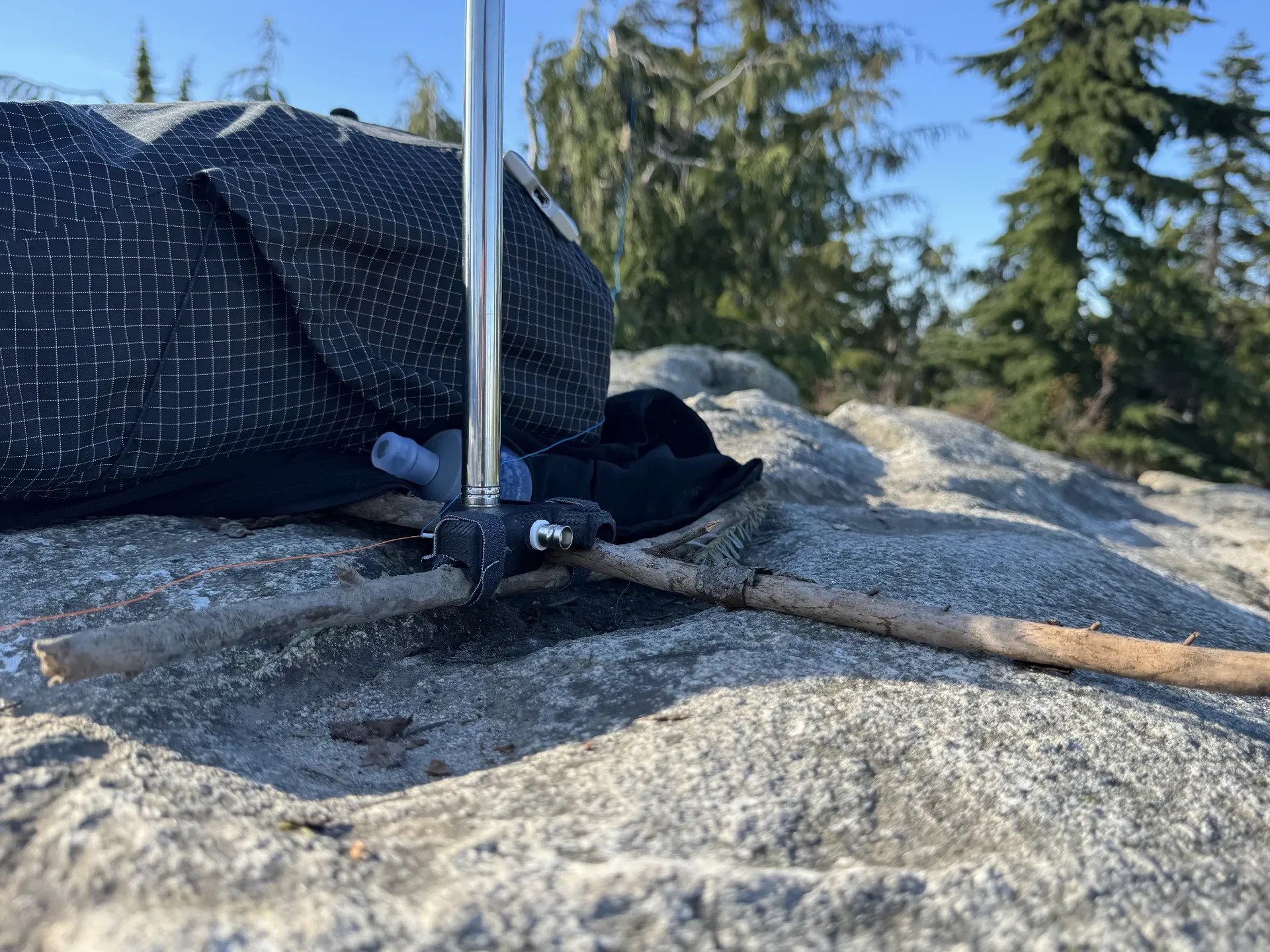

Размещение: Распространение на 360° вокруг основания. Булавки заканчиваются камнями, чтобы предотвратить «запутывание» проволоки на ветру.
3. Механика и стабильность
Крепление: плотно прикрепите треккинговые палки к основанию M10.
Ветровая нагрузка: Кнут длиной 5,6 м представляет собой массивный рычаг. Если он сильно раскачивается, КСВ будет колебаться.
Соединения: * Центр: BNC к штырю.
Щиток: барашковая гайка M4 к радиалам.
Проверьте отсутствие короткого замыкания между болтами M10 и M4, если КСВ равен ∞.
4. Быстрая настройка поля
Установка длины: используйте приведенную выше таблицу для определения начальной высоты хлыста.
Развертывание радиалов: начните с 5; добавьте 10, если КСВ > 2,0.
Проверьте КСВ: * Резонанс слишком низкий? Укоротите верхнюю часть хлыста.
Резонанс слишком высок? Удлините хлыст.
Завершение: после настройки отметьте маркером секции хлыста для следующего раза.
Материалы:

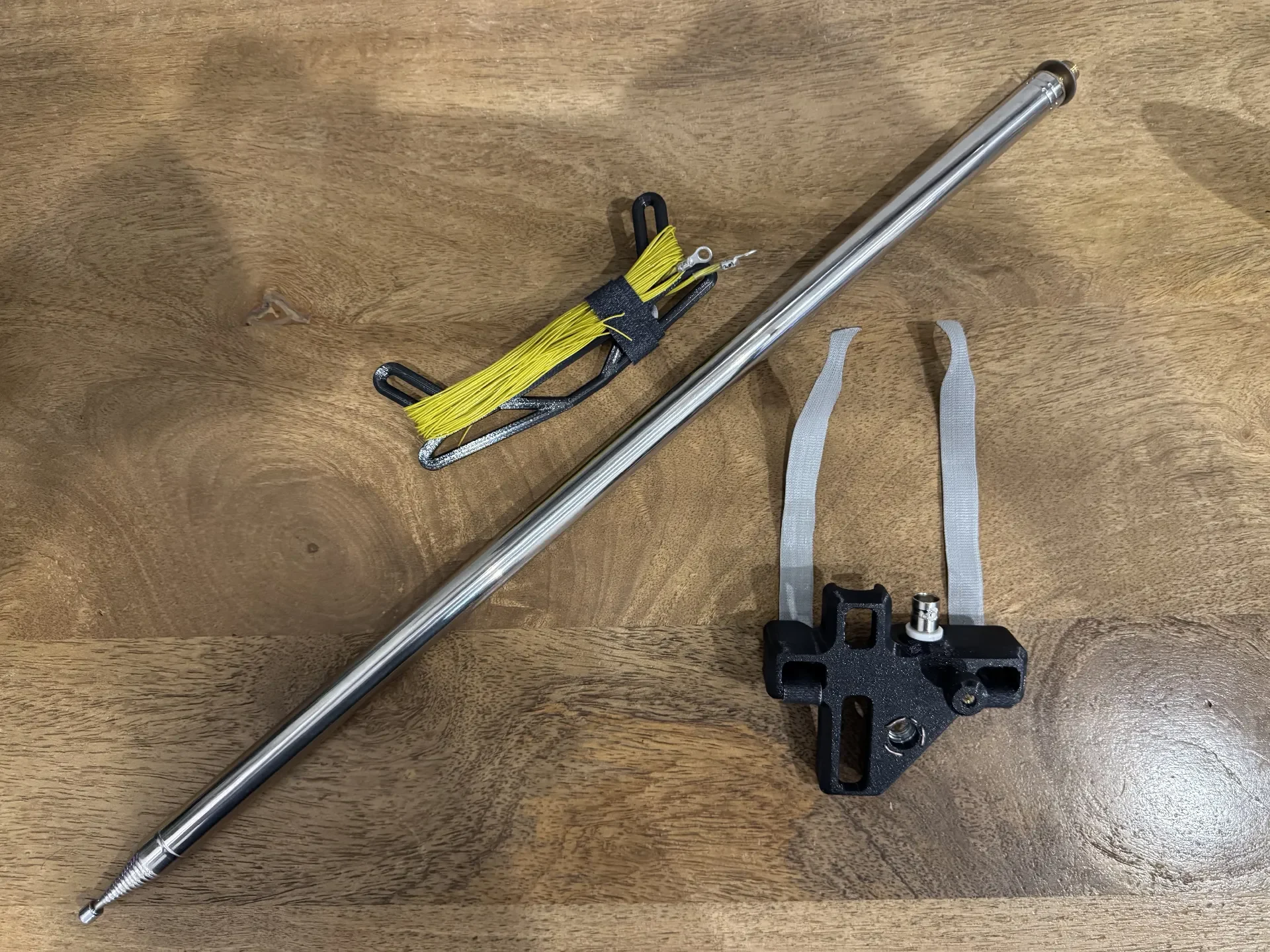

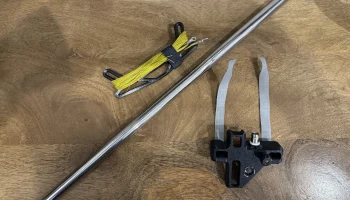

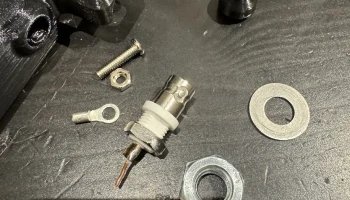

1 х паяный разъем Aliexpress «мама» BNC, как на картинке
1 гайка M10 для крепления антенны
1 шайба M10
1 винт M4 для радиальных направляющих. Около 12-16 мм в идеале
2 гайки M4 для радиалов. (или барашковую гайку M4 для них, или проявите фантазию и используйте термонабор M4)
3 отверстия M4 для пайки радиальных проводов и заземления.
2 ленты-липучки для крепления треккинговых палок.
около 15 см сплошной проволоки. Кажется, я использовал AWG 20.
1 штыревая антенна Aliexpress длиной 5,6 м с резьбой M10
Радиалы 4-10 х 2,5 м. Полностью зависит от вас. Я выбрал два пучка по 5 радиалов каждый, припаянных к ушке М4. Таким образом, я могу использовать 5 или 10 радиалов, если почувствую, что они мне нужны.
Инструкции по сборке:
-Припаяйте около 15 см провода к центральному разъему и 2 см к заземлению.

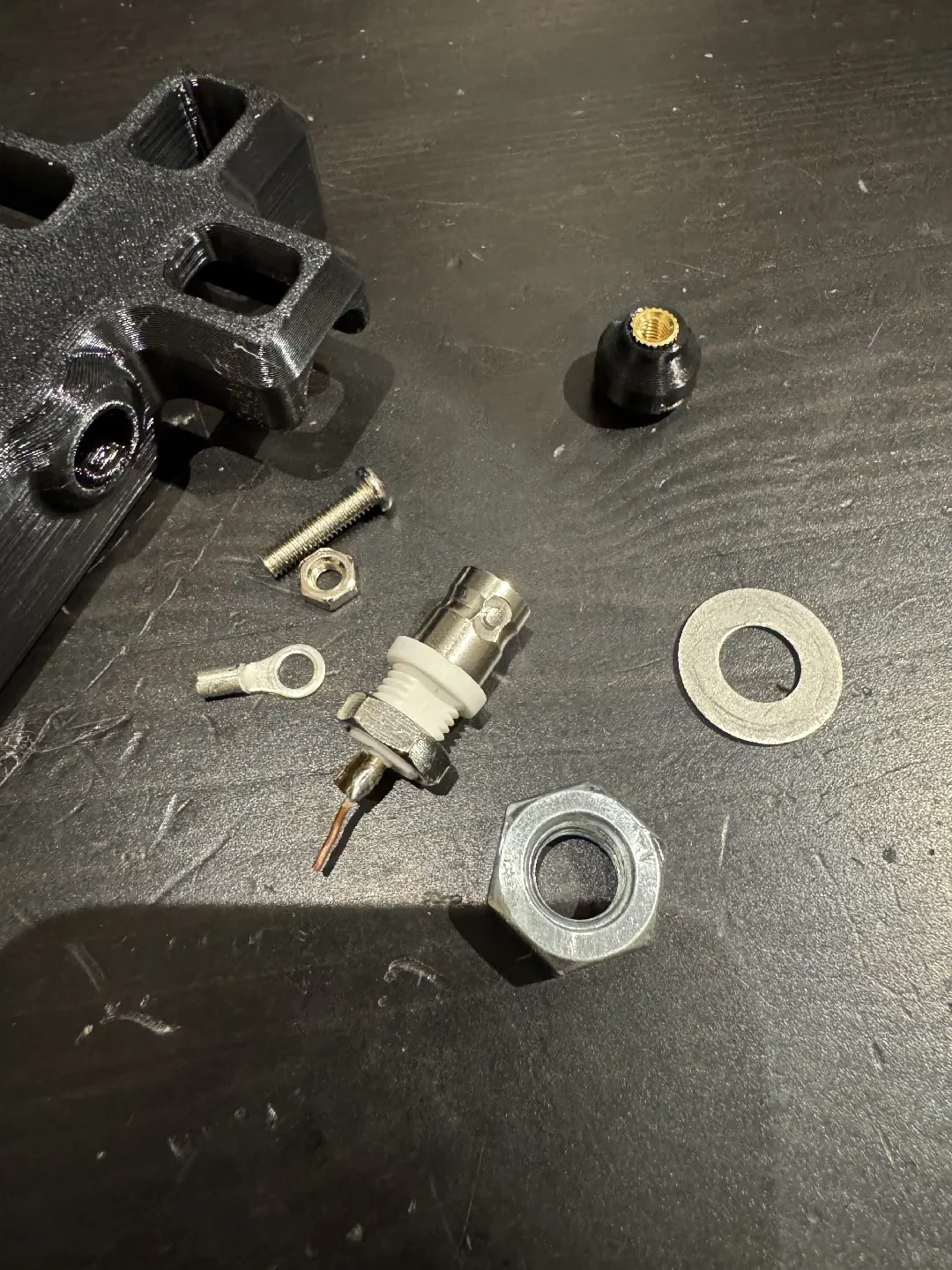

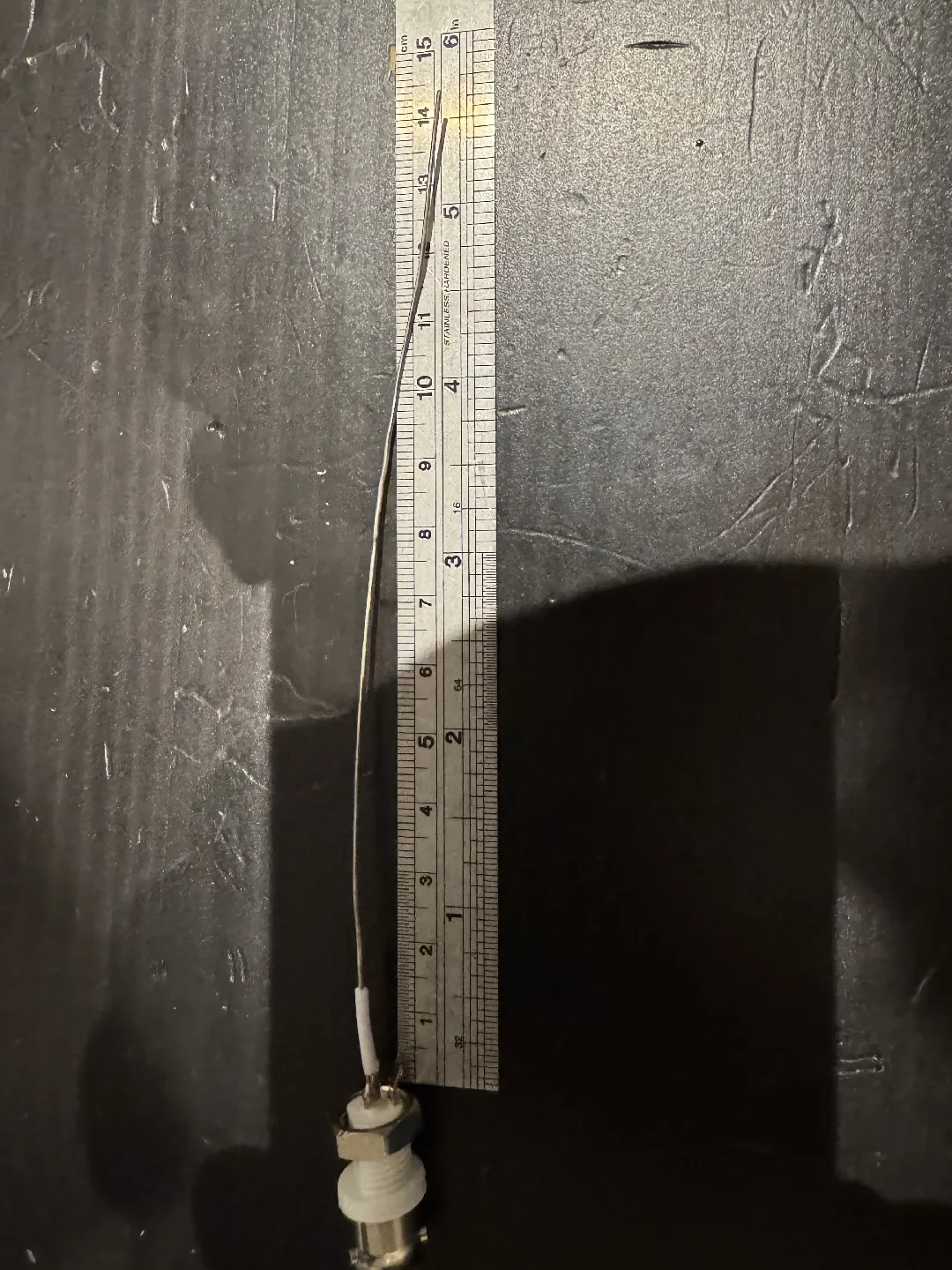

-Очистите большую часть провода длиной 15 см. См. картинку
-Зачистите весь короткий провод.
-Пропустите провода через отверстие и гайку. Длинный провод проходит через второе отверстие туда, где идет гайка антенны М10.

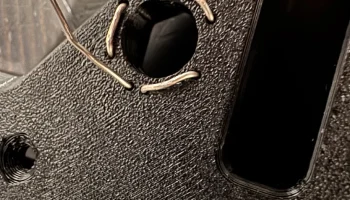

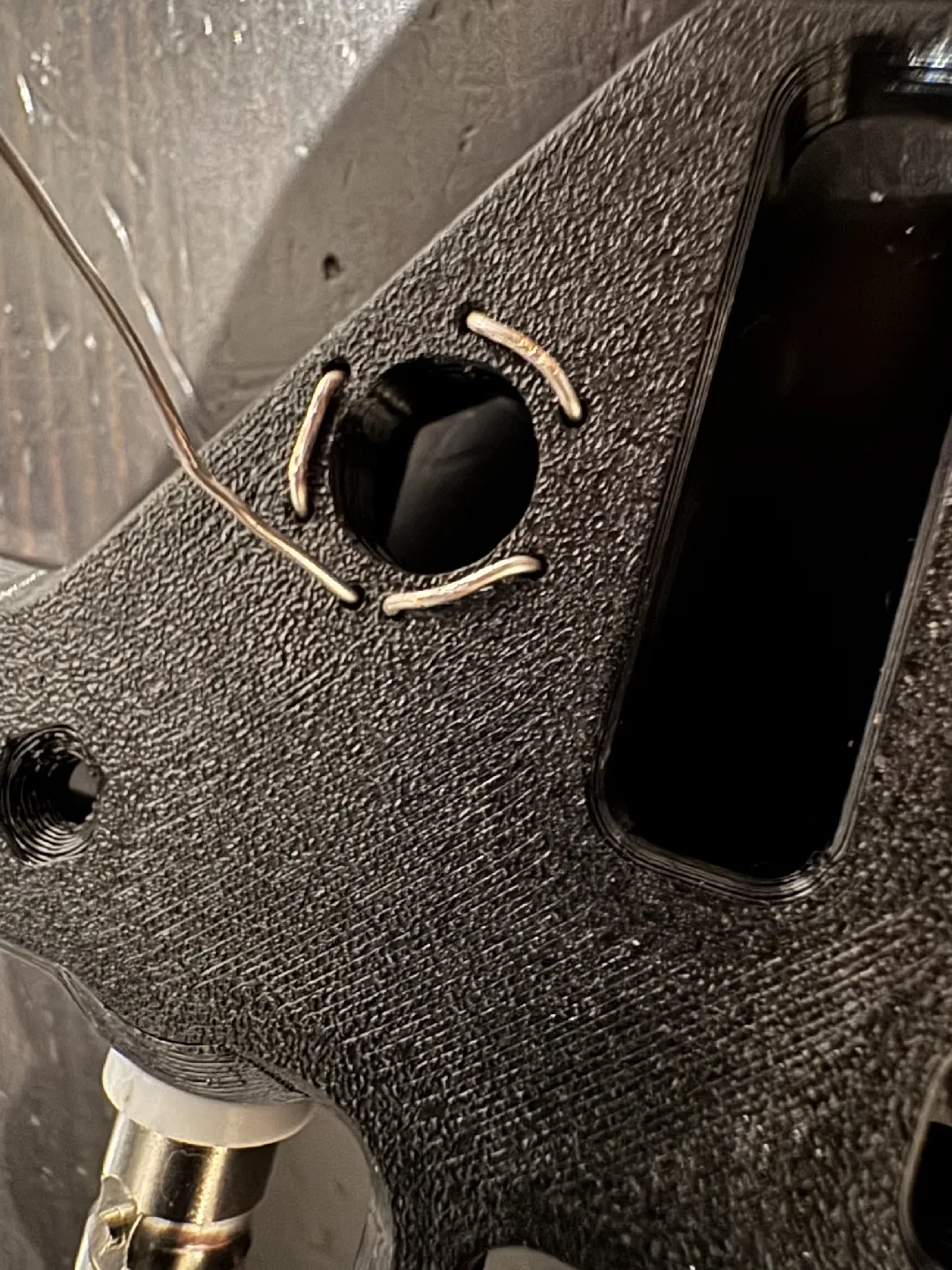

-Пропустите зачищенный провод вверх и вниз через отверстия, чтобы он соприкасался с основанием антенны и гайкой. Смотрите картинку...
-Да, это трудоемкий процесс, но одноразовый. :)
-Затяните гайку BNC.

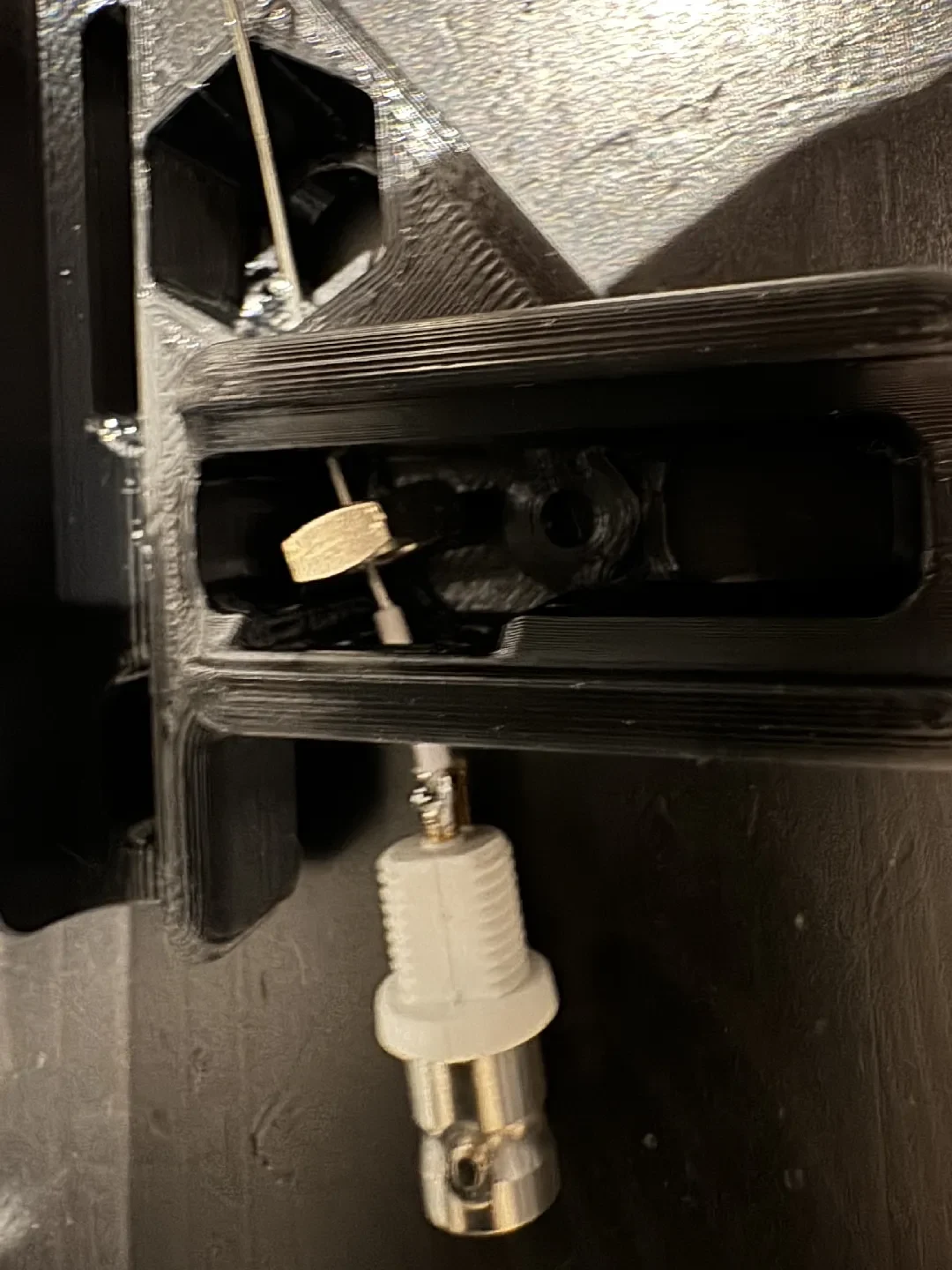

-Из внутренней полости наденьте ушко М4 на держатель и пропустите через него короткий провод для пайки.
-Изнутри вставьте винт М4 в проушину, удерживайте и закрепите его гайкой на противоположной стороне.

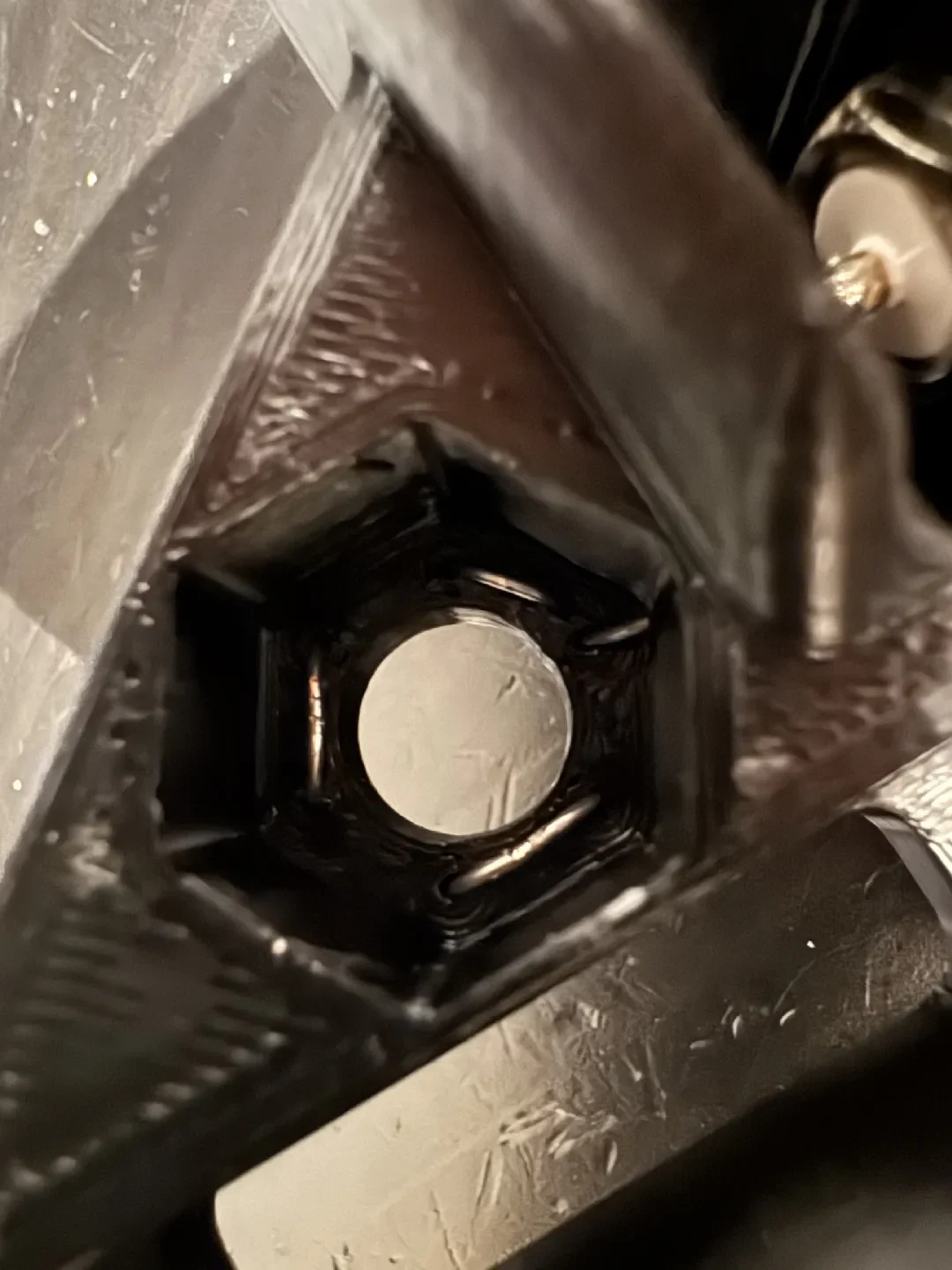

— Поместите монахиню M10 на место и добавьте пару капель клея в два внешних угла. Пять минут эпоксидной смолы, эпоксидной смолы, горячего клея, чего хотите. Даже небольшой удар паяльником, чтобы выпустить токсичные пары и расплавить пластик, сработает. :)
-Припаяйте радиальные части к оставшимся проушинам M4, чтобы можно было прикрепить их к верху.
-Прикрепите ремни на липучке. Смотрите картинку.

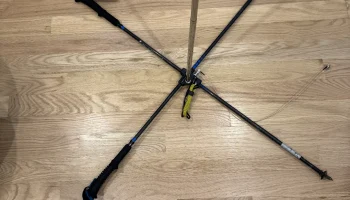

-Наденьте крепление на первую стойку, а затем вторая стойка удержит его на месте с помощью липучки.
Да, худшая инструкция на свете, но я ее выкладываю… :).

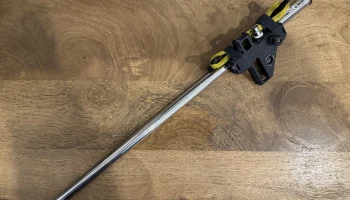

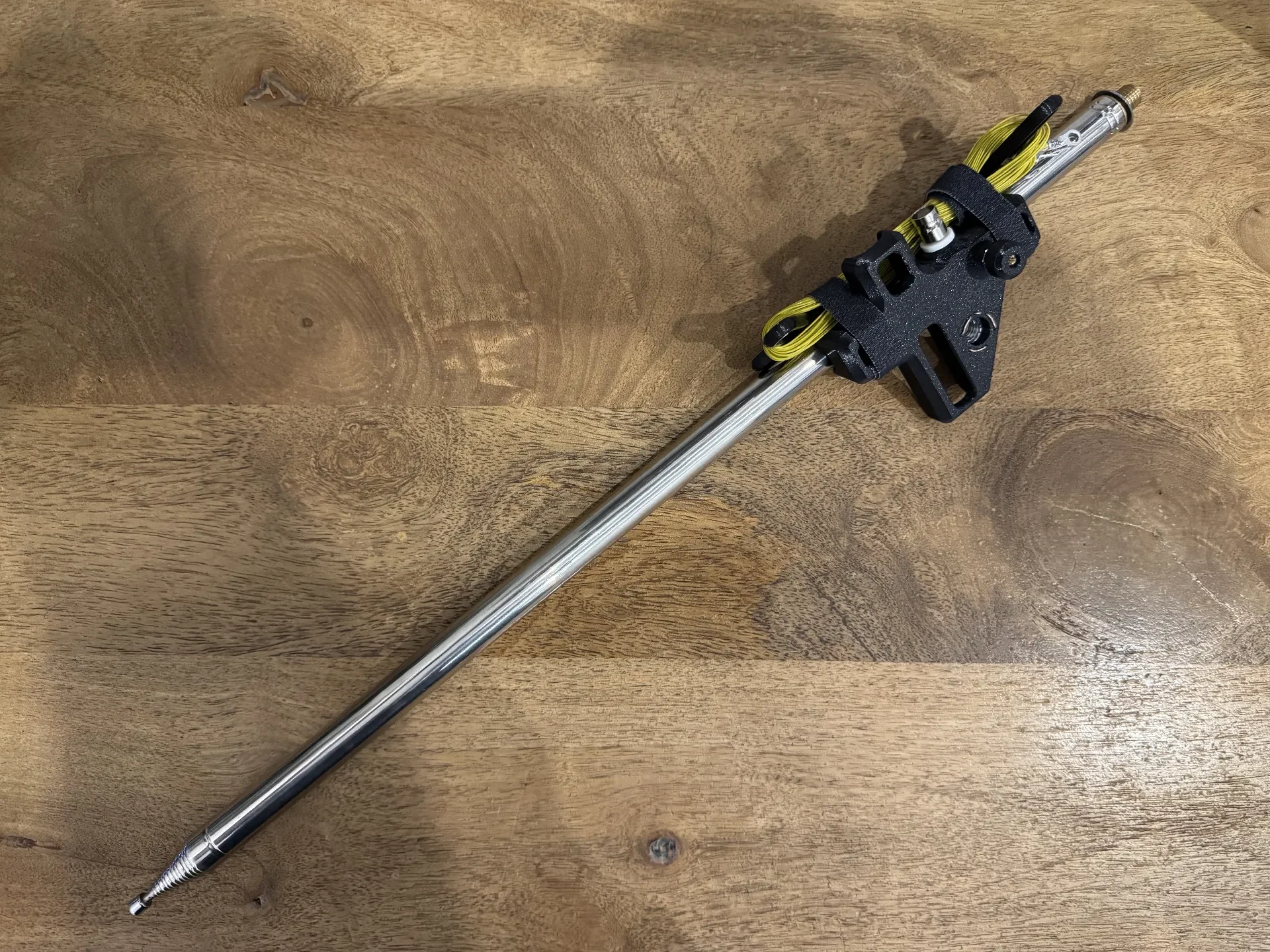

Я храню радиальные устройства на небольшой намотке, и когда вы все это упаковываете, липучка удерживает антенну, крепление и радиальные устройства вместе, обеспечивая аккуратную упаковку… Опять же, смущенно, смотрите картинки.
