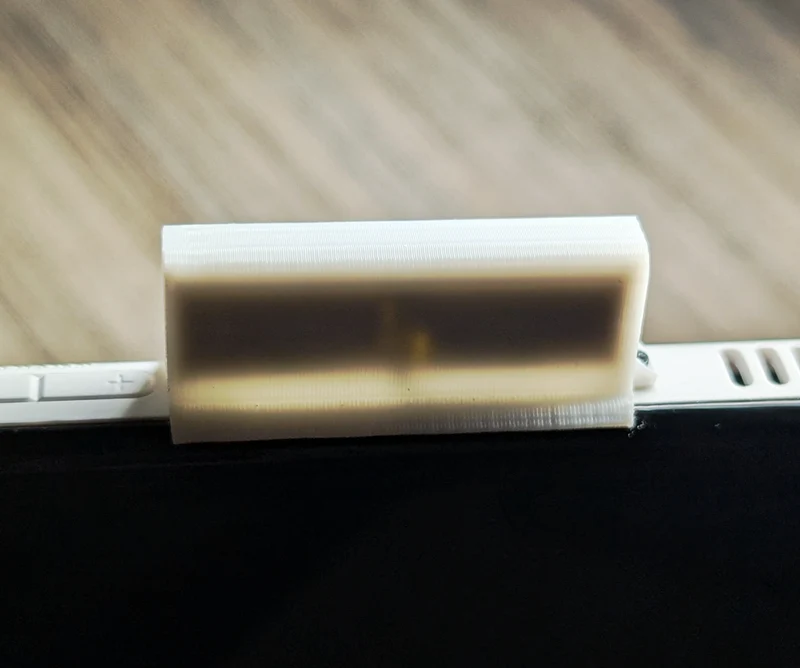

Модуль OLED-антенны Bluetooth для Nintendo Switch...
Важные примечания:
Напечатанная оболочка закроет датчик внешней освещенности, что сделает его неточным. Лучше всего отключить опцию автоматической яркости после установки мода.
Одна постоянная модификация задней части OEM-корпуса будет включать в себя точное отверстие диаметром 1,6 мм, которое поможет закрепить корпус антенны на консоли. В качестве альтернативы вы можете игнорировать внутренний винтовой кронштейн и использовать прочный д��усторонний клей (тот, который используется для экранов телефонов). Однако это не будет таким надежным и постоянным.
Я бы порекомендовал иметь набор для ремонта очков. Тот, который содержит шайбы и гайки. Вы можете использовать винты, входящие в комплект, как для внутренних, так и для внешних кронштейнов. Отвертка понадобится для закрепления внутреннего винта на задней панели комм��татора.
Распечатать заметки:
В настройках слайсера точность должна быть приоритетной. Я бы избегал нечеткости, поскольку это может помешать правильной подгонке.
Использовано 50% заполнение.
Высота слоя 0,16 мм.
Сопло 0,4 мм.
Опорные конструкции рекомендуется располагать внутри вертикально. Оставьте небольшой зазор для внутреннего винтового кронштейна. В идеале опорные конструкции не касаются передних, верхних или задних внутренних стенок.
Возможно, вам придется срезать любые неровности, возникающие из-за того, что PLA оседает на печатной платформе. Вы можете заранее немного выдавить нижнее основание корпуса и отрезать его после печати.
Ресурсы, использованные для мода:
Phillips 4,4 мм — внутренний винт
Винтовая гайка — используется с внутренним винтом для крепления к задней части корпуса.
Суперклей — совсем немного, чтобы закрепить внутренний винт на внутреннем кронштейне и закрепить гайку.
Замок-фиксатор (Loctite) — предотвращает самопроизвольное ослабление гайки. Важно избегать возможности короткого замыкания компонентов.
Phillips 4,4 мм — внешний винт, для которого будет использоваться то же отверстие, что и для винта длиной 2 мм, используемого для задней крышки консоли. Рекомендуемая длина шага резьбы одинаковая.
1 Антенна MOLEX 1461530100 2.4-5G — сменная антенна Bluetooth, которая прикрепляется к передней части внутренней стенки печатного корпуса. Их можно найти на Ebay.
Сверло диаметром 1,6 мм (или 1/16).
Этапы сборки:
Возьмите готовую печатную оболочку и убедитесь, что она подходит к полностью собранной консоли, совместив внешний винтовой кронштейн с винтом диаметром 2 мм в верхней части консоли. Левая сторона печатной оболочки не должна касаться и закрывать кнопку громкости "+".
Используйте 1 антенну MOLEX и прикрепите ее к передней стенке внутреннего корпуса. Подгонка будет точной, идите медленно. Убедитесь, что антенна касается верхней части внутренней оболочки настолько, насколько это возможно.
Используя Phillips диаметром 4,4 мм, нанесите небольшое количество суперклея прямо под головку винта, затем быстро поместите его во внутренний винтовой кронштейн корпуса и надавите, удерживая винт до тех пор, пока раствор не растворится. Используйте угловой пинцет. Винт не должен вращаться сво��одно.
Разберите коммутатор, чтобы снять всю заднюю часть корпуса. Просверлите отверстие диаметром 1,6 мм для внутреннего винта в задней части корпуса коммутатора рядом с резиновой накладкой кнопок регулировки громкости и питания. Это необходимо для надежного крепления левой стороны печатного корпуса к задней части корпуса. Будьте осторожны с размещением, чтобы внешний винтовой кронштейн по-прежнему совпадал с существующим отверстием. Если вам нужно увеличить отверстие, убедитесь, что гайка не проходит сквозь него, используя шайбу.
Снимите крышку датчика внешней освещенности в верхней части задней части коммутатора. Он находится рядом с винтом диаметром 2 мм.
Пропустите кабель новой антенны через отверстие датчика внешней освещенности в задней части коммутатора.
Поместите напечатанную оболочку антенны на задний корпус. Выставив винт Phillips диаметром 4,4 мм на внутренней стороне корпуса, нанесите на него раствор фиксатора резьбы.
Наденьте гайку и плотно закрепите ее на задней панели коммутатора с помощью гайковерта.
На консоли отсоедините штатную антенну Bluetooth, которая расположена рядом с направляющей джойкона.
Снимите белую ленту, крепящую штатную антенну, и открутите штатную антенну от защитной пластины. Полностью снимите штатную антенну. Держите один из кусочков ленты под рукой.
Вставьте винт антенны обратно и используйте выпуклую шайбу (часто входит в комплекты для ремонта очков), чтобы зафиксировать антенну.
